Необходимый минимум про самоблоки (LSD) — часть 1.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Решил написать небольшой материал, посвященный самоблокирующимся дифференциалам (LSD — Limited Slip Differential). Пока будет одна часть, но если у читателей появится интерес, то можно будет и расширить до нескольких «томов». Надеюсь, мне удастся простыми словами описать базовые принципы устройства популярных на рынке типов самоблоков и дать читателям необходимый минимум информации, которого будет достаточно, чтобы сформировалось общее представление о вопросе. Не стесняйтесь комментировать и высказывать свои мысли, это будет полезно.

Сегодня поговорим о так называемых «винтовых» дифференциалах, коих в природе существует, грубо говоря, два типа — Torsen (Торсен) и Quaife (Квайф). Торсенов есть несколько разновидностей, работающих на общем принципе, мы поговорим о самом популярном — типе 2, он же тип Б (Type B), он же Torsen T-2.

И Квайф и Торсен в каноническом своем виде очень похожи по конструкции и принципам работы, оба являются мультипликаторами момента (устройствами, перераспределяющими момент между валами) но есть и отличия.

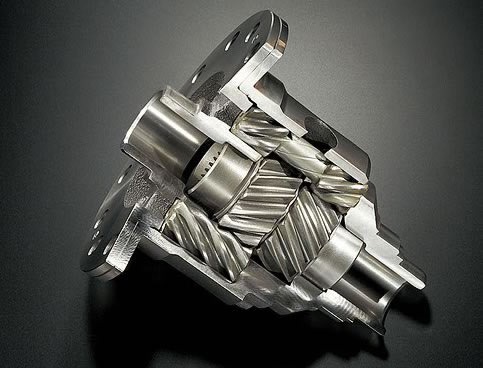

Торсен в разрезе выглядит следующим образом:

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Квайф внутри устроен так:

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Принцип работы и Торсена и Квайфа совершенно одинаков и, очень упрощенно, выглядит так:

Пока момент на обоих полуосях одинаковый (равномерное прямолинейное движение автомобиля, например) корпус дифференциала (к нему прикручена ведущая шестерня) вращается вместе с сателлитами и щестернями полуосей как одно целое, сателлиты в этом режиме НЕ вращаются. Более того, пока момент на полуосях одинаковый (оба колеса не пытаются буксовать) вся эта система шестеренок позволяет полуосям вращаться с разными угловыми скоростями, особо не вмешиваясь в работу — в таком режиме автомобиль поворачивает. Очень круто этот момент показан вот в этом видео:

Однако, стоит одному из колес начать терять сцепление с дорогой (момент на одной из полуосей становится меньше, чем на другой) как в зацеплениях сателлитов и шестерен полуосей резко возрастают радиальная и осевая силы. Что это значит? Это значит, что сателлиты начинают отжиматься от шестеренок в сторону корпуса дифференциала, а кроме того и сателлиты, и шестерни прижимаются торцами к соседним деталям. В случае сателлитов они жмутся к корпусу диффа, шестерни же либо трутся между собой (только в Торсене), либо трут по корпусу (и в Торсене, и в Квайфе). В любом случае эффект примерно одинаков — момент с разгруженной полуоси с помощью трения шестерен и сателлитов по корпусу передается на нагруженную полуось, да еще и увеличенным в N раз. Коэффициент N зависит от многих факторов, таких как количество сателлитов, угол зубьев сателлитов, тип смазки и трущихся поверхностей, но в общем случае составляет 3-5 раз.

Казалось бы, в чем же тогда отличие Торсена от Квайфа, если работают они, по сути, одинаково? Отличие их в том, что в Торсене шестерни полуосей трутся, между ними всегда присутствует фрикционная шайба. В Квайфе же шестерни полуосей разнесены и трение между ними невозможно в принципе. Знание этого нюанса позволит вам одним беглым взглядом определять тип самоблока, что, согласитесь, приятно 🙂

Ну а сейчас самое важное, фундаментальное свойство винтовых самоблоков в их «классическом» виде — если момент на разгруженной оси 0 (ноль), то на второй тоже будет ноль. Ибо против математики не попрешь, 5*0=0. То есть машина с винтовым самоблоком, не важно будет это Квайф или Торсен при вывешивании одного из колес никуда не поедет, совсем.

В этом плане с Квайфом ничего не поделаешь, уж какой есть такой есть и против его природы не попрешь. А вот с Торсеном возможны варианты и сейчас самое время поговорить о таком моменте, как «преднатяг». Тот самый, о котором все говорят, но никто не знает что это такое.

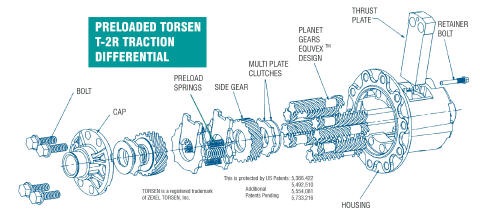

Так вот, «Торсен с преднатягом» называется Torsen T-2R, и представляет из себя такую вот железяку:

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

По сути между шестернями полуосей добавлен пружинный пакет, который распирает эти шестерни с некоторым усилием. И вот это самое усилие как раз и называется преднатягом и измеряется в килограммах.

Что это дает? При наличии узла преднатяга для того, чтобы провернуть полуоси друг относительно друга требуется приложить некоторый момент. Это эквивалентно тому, что вывешенное колесо будет испытывать некоторое сопротивление своему вращению, как если бы оно слегка доставало до земли. Иными словами, даже если одно из колес вывесилось на втором всегда будет момент в N раз больший, чем момент проворота полуосей, определяемый величиной преднатяга. Именно такую конструкцию и принцип работы имеют популярные самоблоки VAL-Racing, например.

В целом и общем на этом можно и остановиться касаемо винтовых блокировок. Есть конечно еще масса нюансов и разновидностей, но они не слишком существенны или распространены, поэтому я сознательно их опускаю. Если материал интересен, то в продолжении мы можем поговорить о дисковых самоблокирующихся дифференциалах и выяснить, в чем же фундаментальные отличия винтов от дисков 🙂

Источник

Дифференциал. Самоблок LSD. Блокировка.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Начнем с простейшего, а именно с дифференциала. Что это такое.

Дифференциал переднего моста

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника (кардан) на два независимых потребителя (полуоси) таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга (колеса проходят различную траекторию), а также дифференциа́л делит момент входного вала (кардан) между выходными валами (полуоси). Простыми словами при повороте путь колеса, которое едет по внутреннему радиусу меньше, чем путь колеса которое едет по внешнему радиусу, и скорость вращения внутреннего колёса должна быть меньше скорости вращения внешнего колеса, так вот диф и распределяет эти скорости через планетарный механизм с любым соотношением скоростей вращения колес. По этому авто спокойно управляется и на прямом участке и в повороте.
Но планетарный механизм имеет минус — планетарка передает крутящее усилие туда, куда легче. То есть когда два колеса едут по асфальту, то усилие распределяется одинаково что на правое что на левое колеса. Но когда одно колесо остается на твердой поверхности, а второе зависает в воздухе, либо в жидком болоте или на льду все усилие планетарный механизм перераспределяет туда, куда легче, то есть на колесо которое зависло в воздухе, в болоте или на льду. А колесо, которое на твердой поверхности усилие крутящего момента не получает.

Самоблокирующийся дифференциал, LSD (Limited Slip Differential — дифференциал с ограниченным проскальзыванием)

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Внутри дифа стоят 2 набора фрикционных пластин, которые соединяют корпус дифа и полуоси. При вращении возникает сила трения между пластинами, которая сдерживает возникновению разницы вращения между полуосями (колесами). Но когда сила вращения больше силы трения пластин, вращение, как и в обычной дифе, передается на более легко легко вращаемое колесо. По этому при вывешивании одного колеса трения в LSD не достаточно, чтобы помочь второму колесу.

Hybrid LSD. Этот самоблок устанавливался на MPS, MMS и Challenger.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

На этом фото Hybrid LSD в разобранном виде, не МПС, но ничем вообще, кроме размеров не отличается.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

В нашем самоблоке, оси сателлитов параллельны полуосям. Сами сателлиты расположены в карманах корпуса. Парные сателлиты имеют не прямозубое зацепление, а еще одну гипоидную пару, которая расклиниваясь участвует в процессе блокировки. Если на пальцах, то из-за разности крутящих моментов на колесах в винтовом зацеплении возникают осевые и радиальные силы, прижимающие полуосевые шестерни и сателлиты торцами к корпуса, за счет этого получается усилие, которое обеспечивает частичную блокировку между полуосями. Наш самоблок неплохо справляется лишь в небольшой грязи, песку или на льду.

Проверка наличия и работоспособности LSD механизма
Поддомкрачиваем или вывешиваем задние колеса. Рукой резко крутим одной колесо (в любую сторону), если второе колесо крутиться в обратную сторону с той же скоростью +/-, то дифференциал в мосту стоит обыкновенный. Если второе колесо стоит на месте, еле-еле заметно крутиться в противоположенную сторону или еле-еле заметно крутиться в ту же сторону куда и то колесо которое сильно крутанули — механизм LSD мертвый. А если второе колесо крутиться в ту же сторону, даже с более медленной скоростью, то задний мост с рабочим LSD механизмом.

Блокировка дифференциала
Механизм блокировки превращает диф в обыкновенную муфту, которая жестко связывает полуоси (колеса) между собой. Для полной блокировки в дифе блокируется вращение сателлитов, либо есть блокировки где жестко соединяется между собой чашка дифференциала с одной из полуосей. Реализация блокировки происходит за счет давления — пневматического привода, который управляется из салона подключением компрессора.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Блокировка заднего дифференциала
Блокировка заднего дифференциала для MPS, MMS и Challenger — ARB RD212, старые номера ARB RD25 и ARB RD46.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Более досконально проверить подходит ли эта блокировка на ваше авто можно по следующим характеристикам:
Диаметр заднего дифференциала — 9″ (22,86 см)
Количество шлицов на полуоси — 28 (можно считать как со стороны дифа, так и со стороны колеса)
Количество болтов крепления главной пары (ведомой шестерни) — 12 шт.
Передаточное число главной пары — не имеет значение
Количество болтов крепления редуктора к мосту (чулку) — 10 шт. (10 мм)

Стоимость оригинальной ARB блокировки от 1000 до 1400 у.е. в зависимости от комплектации с компрессором или без.

Так же можно приобрести китайский аналог ARB блокировки с маркировкой RD212, RD25 и RD46, со стоимостью 400-500 у.е. + около 200 у.е. доставка из-под Небесной. И по отзывам не уступает оригиналу.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Блокировка переднего дифференциала
Блокировка переднего дифференциала для MPS, MMS и Challenger — ARB RD110.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Точнее проверить подходит ли эта блокировка на ваше авто можно по следующим характеристикам:
Диаметр переднего дифференциала — 8″ (20,32 см)
Количество шлицов на полуоси точно такое же как и на задних полуосях — 28 (можно считать как со стороны дифа, так и со стороны колеса)

Как задней, так и передней блокировки можно приобрести китайский аналог ARB с маркировкой RD110, с ориентировочно такой же стоимостью 400-500 у.е. + около 200 у.е. доставка из Китая, которая по отзывам не уступает оригиналу.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Уверенность на бездорожье жесткая блокировка увеличивает в 2 раза, так же как и проходимость вашего авто.

Источник

Виды блокировок дифференциала. Классификация.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Блокировок дифференциала для внедорожников существует и выпускается огромное множество, далее будут рассмотрены только межколесные блокировки, т.е. которые используются для распределения момента между колесами на одной оси и устанавливаются в редуктор вместо штатного дифференциала, либо внутрь этого дифференциала.
Статья постепенно будет обновляться, ваши комментарии и замечания крайне приветствуются, чуть позже добавлю поясняющих картинок для каждого типа блокировок.

Разделить их можно на 2 существенных вида:
1. Принудительные (или отключаемые) — водитель из салона с помощью кнопки или рычага может их включить/выключить при необходимости, все принудительные блокировки 100%, т.е. при включении блокировки колеса на одной оси всегда будут крутиться с одной скоростью.
Они в свою очередь разделяются по способу включения:
1a. Пневматические (воздушные или с пневматическим механизмом включения) — для включения необходимо наличие компрессора в системе, к мосту идет силиконовая трубка для подачи воздуха.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Самые распространенные, так как считаются самыми надежными и ремонтопригодными на сегодняшний момент. Включение происходит внутри дифференциала воздухом под давлением,
Пневматические блокировки TJM Pro Locker, ARB Air Locker, HF Air Locker, Yukon ZIP Locker, Ashcroft выпускаются для большинства внедорожников Toyota, Nissan, Suzuki, Isuzu, Mitsubishi, Land Rover, Jeep, Ford, GMC, Dodge, Chevrolet, Chrysler и других.

1б. Механические (тросиковые или с механическим приводом включения) — для включения необходимо установить в салоне рычаг, который тросиком двигает вилку внутри редуктора, замыкающую блокировку.
Механические блокировки OX USA Locker выпускаются только для редукторов Dana и GM. Штатные механические блокировки были на Toyota Land Cruiser 60.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

1в. Электро-магнитные (с электро-магнитным механизмом включения) — для включения достаточно подачи 12 В на электро-магнитную муфту установленную на дифференциале.
Электро-магнитные блокировки Eaton E-Locker и Auburn gear ECTED Max выпускаются только для редукторов Dana, GM, Ford, а HF E-Locker и Harrop ELocker также для Toyota, Nissan, Mitsubishi и др.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

1г. Электрические (штатные или включение с помощью электро-моторчика) — для включения необходим контроллер управления блокировкой
Электрические блокировки с мотором-актуатором ставились на некоторые модели внедорожников Toyota Land Cruiser 70/80/100/105, Prado 78/95/120, Hilux, Tacoma, FJ Cruiser и др.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

1д. Вакуумные (с вакуумным приводом включения) — для включения необходим вакуумный насос(он есть на большинстве внедорожников) и воздушная магистраль с «лягушкой», которая толкает шток и вилку включения блокировки.
Вакуумные блокировки штатно ставились на Nissan Safari/Patrol, Mitsubishi Pajero, Volvo C303 Laplander и др.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

1е. Гидравлические (с гидравлическим приводом включения) — для включения на мост устанавливается привод аналогичный главному тормозному цилиндру, который толкает шток и вилку включения блокировки.
Блокировки с гидравлическим приводом включения выпускаются НИРФИ для мостов УАЗ.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

2. Автоматические (самоблокирующиеся, саморазблокирующиеся) — ставятся внутрь редуктора моста вместо штатного дифференциала или внутрь дифференциала вместо сателлитов и сайдгиров. Работают самостоятельно в соответствии с задуманной логикой, не имеют возможности отключения, при установке в передний мост рекомендуется ставить только при наличии муфт свободного хода(механических хабов).

2а. Автоматические саморазблокировки — 100% блокируемый дифференциал, при разной скорости вращения колес одной оси имеет возможность разблокировки, если крутящий момент на кардане не превышает момента на колесе.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Автоматические саморазблокировки Lockright, Powertrax No-Slip, Lokka, Spartan Locker, Aussie Locker, Nitro Lunch Box Locker выпускаются в виде шестерней, заменяющих сателлиты и сайдгиры в шатных дифференциалах.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Более продвинутые саморазблокировки Eaton Detroit Locker, Yukon Grizzly Locker, Kaiser Locker выпускаются уже в виде готового дифференциала, который ставится вместо штатного дифференциала.

2б. Червячные самоблокирующиеся дифференциалы (винтовые) — в дифференциале установлен набор винтовых шестерней, обеспечивающих червячную передачу между корпусом дифференциала и сайдгирами полуосей и таким образом распределяющего момент между полуосями за счет трения в этих шестернях.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Червячные самоблокирующиеся дифференциалы можно разделить на 2 вида Torsen тип T-1 с червячными шестернями перпендикулярными полуосям и тип T-2с червячными шестернями параллельными полуосям, сейчас большинство червячных блокировок для внедорожников типа T-2.
Явные лидеры тут Eaton Detroit Truetrac (заявленный коэффициент блокирования до 80%), Quaife, Torsen и российские Вал-рэйсинг.

2в. Шариковые самоблокирующиеся дифференциалы — в дифференциале имеется набор канавок по которым свободно перемещаются цепочки шариков, обеспечивающие перераспределение момента между корпусом дифференциала и сайдгирами полуосей аналогично червячным блокировкам, производитель гарантирует возможность блокирования до 100%.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Блокировки такого типа выпускаются только в России под брендами ДАК(заявленный коэффициент блокирования до 100%) и ДАН.

2г. LSD (дифференциалы повышенного трения) и дисковые самоблокирующиеся дифференциалы — в дифференциале установлен один или два пакета фрикционов, при разной скорости вращения полуосей пакеты фрикционов за счет трения перераспределяют момент на менее нагруженное колесо.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

LSD дифференциалы достаточно часто ставились на японских внедорожниках и кроссоверах на заводе, заявленный коэффициент блокирования обычно не более 30%. Срок службы LSD дифференциалов ограничен и требует обязательного применение специального трансмиссионного масла, обычное «убивает» пакеты фрикционов.
Дифференциалы повышенного трения выпускаются фирмами Eaton Posi LSD, Auburn Gear LSD, Yukon Dura Grip и многими другими для большинства внедорожников.

2д. Кулачковые (БТРвские) блокировки — по сути дифференциал повышенного трения для УАЗ доставшийся в наследство от БТР.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

2е. Вязкостная муфта (вискомуфта) — в качестве межколесной блокировки практически не применяется из-за своей инерционности и громоздкости.

Не забывайте лить правильное трансмиссионное масло в соответствии с рекомендациями производителя!
Не забывайте про обкатку и своевременную замену масла — многие производители заявляют что обкатка для их блокировок уже выполнена на заводе и дополнительная не требуется.
Но, при сборке редуктора в нем могли остаться какие-нить посторонние частицы(стружка, пыль, смазка), которые постепенно вымоются, смоется заводское консервационное покрытие от ржавчины, в любом случае сателлиты и сайдгиры будут нарабатывать зеркало и железная пыль будет попадать в масло. Поэтому крайне желательно первые 100 км после установки блокировки сильно не нагружать трансмиссию, а к примеру через 1000 км сменить трансмиссионное масло.

Источник

Принцип работы блокировок ( самоблокирующийся дифферинциал ). Преднотяг теория и практика в самоблоках.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Цель статьи — описать принцип работы дифференциала повышенного трения в автомобиле, в сравнении со свободным, потому что целесообразность применения дифференциала повышенного трения уже давно доказана и математически и практически.

Введение.
На процесс эффективного преобразования работы двигателя в поступательное движение автомобиля оказывают влияние физические законы, накладывающие ограничения на сцепные возможности колес с дорогой, и конструктивные факторы, в частности дифференциального привода, ограничивающие тяговые возможности ведущих колес, которые ведут к снижению проходимости и потерям мощности.

1. Сила движущая автомобиль.

Сумме сил тяги ведущих колес автомобиля, приложенной ими к дороге противодействует сила реакции дороги (физического тела-планеты Земля). Эти силы противоположно направленные и всегда равны по модулю (третий закон Ньютона). А ввиду несопоставимости масс взаимодействующих тел в движение приходит именно автомобиль (удобнее было бы воспринимать что автомобиль движется отталкиваясь от земли, но это не научно, хотя фактически так и происходит).

2. Физические факторы ограничивающие проходимость.
2.1 Взаимодействие колеса с дорогой.

Весь момент отдаваемый двигателем и трансформируемый в узлах трансмиссии автомобиля имеет вращательный характер, поэтому он называется крутящим моментом, и только колесо превращает крутящий момент в линейный — силу тяги колеса.

Процесс преобразования силы тяги колеса в поступательное движение автомобиля может происходить эффективно (без проскальзывания) и не эффективно (с проскальзыванием). То есть приложенная к колесу мощность может быть как полезной так и избыточной, но главная составляющая часть мощности — момент, может быть только полезным. Поэтому при превышении крутящим моментом величины полезного момента (Мп), отражающего сцепные возможности колеса, происходит проскальзывание.

Полезный момент удовлетворяет нескольким условиям задачи, в частности, выражает текущую нагрузку от силового агрегата в трансмиссии, отражает сцепные возможности колес и, соответственно, силу тяги колес во всех режимах, в том числе в исключительных, потому удобен для расчетов и восприятия материала.

Поэтому будем считать что полезный момент (Мп) — это момент (в любом выражении — крутящий или линейный) передаваемый от двигателя к колесам, но не более наибольшей силы сцепления (Fсц) для отстающего колеса, и не более наименьшей силы сцепления для опережающего колеса, если они не равны.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

2.2. Сила тяги колеса. Сила сцепления.
Сила тяги колеса пропорционально равна крутящему моменту, приложенному к нему, и не может превышать силу сцепления колеса и дорожного покрытия, согласно второго закона Ньютона.

Сила сцепления колеса (Fсц) равна произведению веса, нагружающего ведущее колесо (mк) и коэффициента трения (Етр) колеса и дорожного покрытия.

Сила тяги ведущих колес автомобиля (Fа) равна сумме сил тяги всех ведущих колес.
Fа = N * Мп, где N количество ведущих колес.
Или, говоря проще, ведущие колеса могут реализовать тяговый момент меньше веса нагружающего эти колеса, с учетом коэффициента трения Етр, независимо от избытка крутящего момента силового агрегата.

К примеру, вес нагружающий ведущую ось 2 * mк = 700 кг, тогда максимально возможный полезный момент колес моста будет равен силе сцепления колес и составит:
Fа = 2 * mк * Етр = 700 * 0,8 = 560 кг (0,8 коэффициент трения резины по асфальту). Допустим мощность
силового агрегата позволяет на первой передаче развить силу тяги колес моста 800 кг, но практически она составит 560 кг (полезный момент), произойдет пробуксовывание колес, а избыток мощности преобразуется в тепло.

2.3. Коэффициент трения покоя (без проскальзывания колес).

Коэффициент трения покоя Етр имеет приблизительные постоянные значения для разных пар трения взаимодействующих тел, и не может быть равным единице (такое значение справедливо для зубчатой или
цепной передачи, исключающих проскальзывание, либо взаимодействий для которых в законах Ньютона сделаны исключения).

Средние значения коэффициента трения Етр на дорогах с различным состоянием покрытия:

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

2.4. Коэффициент трения при проскальзывании колеса.
На самом деле, при наступлении проскальзывания, имеет место быть взаимодействие — трения скольжения. Единственное важное отличие между трением покоя и трением скольжения заключается в том, что переход из одного состояния в другое придает динамический характер значению коэффициента трения, который становится зависим от скорости. Но для решения многих задач можно руководствоваться значениями коэффициента трения покоя.

При проскальзывании коэффициент трения Етр имеет тенденцию к увеличению до определенного порога а затем к существенному снижению, которая зависит от интенсивности проскальзывания λ, выражаемую в процентах. На дорогах с асфальтовым покрытием увеличение Етр происходит при проскальзывании до 5% и снижение при проскальзывании свыше 15%, причем, если асфальт мокрый, снижение более существенное.
Наибольшие коэффициенты трения в обоих состояниях имеет бетонное покрытие, наименьшие — лед. Рост коэффициента трения можно объяснить тем что при появлении проскальзывания большее количество элементов протектора колеса воздействует на дорожное покрытие, а при излишнем проскальзывании на сухом покрытии продукты износа и тепло выделяемое избыточным моментом оказывает «смазывающий» эффект, а на мокром покрытии колесо как бы «нагребает» под себя воду которая также снижает коэффициент трения.

3. Конструктивные факторы ограничивающие проходимость.
3.1 Дифференциал.

В движении колеса автомобиля проходят разные расстояния, имеют разную весовую нагрузку, из-за перераспределения массы при появлении ускорений (разгон, торможение, поворот), воздействующих на центр масс автомобиля, и взаимодействуют с дорогой с изменяющимся коэффициентом трения, зависящим от состояния дорожного покрытия.
Идеальные условия движения практически недостижимы.

Инженерная задача-передача крутящего момента одного двигателя на два колеса при обеспечении их возможности при этом проходить разные расстояния-была решена в 1825 году французом Онесифором Пеккером (Onesiphore Pecqueur, 1792—1852).

Это механическое устройство-дифференциал — есть в каждом автомобиле. Если автомобиль моноприводный — дифференциал один, если полноприводный, то два или три. Один дифференциал делит передаваемый на него момент на два направления. Дифференциалы бывают Симметричные и Несимметричные. Симметричный дифференциал передает всегда одинаковые моменты на колеса одной оси, или между осями. Межколесные дифференциалы всегда Симметричные.

Крутящий момент, развиваемый двигателем, умноженный на передаточные числа включенной передачи и главной передачи делится симметрично дифференциалом и через полуоси передается на ведущие колеса. Разные силы сцепления ведущих колёс поднимают главный вопрос — какое максимальное тяговое усилие может реализовать колесо имеющее меньший коэффициент сцепления, потому что сила тяги отстающего (не буксующего) колеса всегда будет равна силе тяги опережающего (буксующего) при любых условиях. Говоря простым языком — если одно колесо «подскользнулось»сила тяги всех ведущих колес уменьшилась до величины буксующего. Это главный недостаток свободного дифференциала, хотя для движения по дорогам с усовершенствованным покрытием дифференциальный тип привода является
наиболее оптимальным решением. Для того чтобы полнее реализовать сцепные возможности
отстающего колеса необходимо чтобы конструкция дифференциала, как механизма,
обеспечивала пропорциональное деление момента исходя из непрерывно меняющихся
сцепных условий колес, выражаемых, в основном, коэффициентом трения Етр остальные факторы*, влияющие на сцепные условия колес, рассматривать не будем чтобы не усложнять материал). Но, по настоящее время, к сожалению, таких механизмов не создано. Принцип действия всех дифференциалов повышенного трения основан, как понятно из названия, на создании сил трения в механизме (механических потерь), препятствующих взаимному вращению полуосевых шестерен относительно корпуса дифференциала, что делает возможным дисбаланс полезных моментов между собой на величину момента трения.

*Факторы влияющие на сцепные условия колес:
Весовая нагрузка на колеса имеет постоянное значение только в состоянии покоя автомобиля. В движении перераспределение веса происходит при маневрировании (поворот, разгон, торможение), при воздействии ветра на автомобиль. Изменение веса происходит при движении по дороге имеющей выпуклый или вогнутый профиль (центростремительное ускорение воздействует на автомобиль в вертикальной оси), при воздействии аэродинамических факторов (прижимающая сила или подъемная, а часто, одновременно обе). Также оказывает влияние работа подвески автомобиля (при наезде на выступающую неровность или яму), упругость шин, инерция самого автомобиля, неподрессоренных масс, упруго закрепленных подрессоренных масс, гироскопический эффект вращающихся колес, и на все это, еще влияет скорость автомобиля.

3.2. КПД дифференциала. КПД механической передачи.

Для оценки работы трехзвенного механизма дифференциала, по распределению мощности и делении, главной составляющей ее части, — крутящего момента, необходимо применив принцип суперпозиции (любое сложное движение можно разделить на два, и более, простых), разделить сложное взаимодействие на два простых и выделить наиболее важные параметры.

Первый параметр — КПД дифференциала — выражает баланс мощностей.

Второй параметр — КПД механической передачи дифференциала — выражает баланс полезных моментов.

3.2.1. КПД дифференциала.

Коэффициент полезного действия дифференциала определяет взаимосвязь трех звеньев механизма в направлении — корпус — полуоси. КПД дифференциала отражает эффективность передачи им мощности выходным звеньям, то есть при отсутствии мехпотерь КПД будет равен единице (вся мощность передана), а при наличии мехпотерь будет пропорционально им меньше.

Принцип работы дифференциала, в том числе повышенного трения, подразумевает необходимость наличия полезного момента на всех трех звеньях механизма. Отсутствие полезного момента (Мп) на любом выходном звене дифференциала исключает возможность передавать крутящий момент на второе звено, а в дифференциале повышенного трения, к тому же, исключает наличие сил трения, которые могут влиять на баланс полезных моментов.

Коэффициент полезного действия дифференциала (КПДд) равен отношению мощности, снимаемой с полуосей, к мощности подводимой к корпусу дифференциала, которая равна сумме мощностей на валах и мощности необходимой для преодоления механических потерь, если величина их существенна и ей нельзя пренебречь.

КПДд = Nот + Nоп / Nот + Nоп + Nт

Nот, Nоп — Мощность на отстающем и опережающем колесе.
Nт — Мощность механических потерь на трение в дифференциале.

Коэффициент необходимого избытка подаваемой мощности в дифференциал величина обратно пропорциональная КПД дифференциала, показывающая во сколько раз необходимо больше мощности чтобы преодолеть силы трения (мехпотери). Этот параметр практической ценности не представляет и может пригодиться только для расчетов.

Также работу дифференциала можно охарактеризовать системой уравнений:
Уравнение энергетического равновесия: Nот + Nоп + Nт = Nо
Уравнение силового равновесия: Мп(от) + Мп(оп) + Мт = Мо
Уравнения кинематического равновесия: (ωот + ωоп) / 2 = ωо; (ωоп — ωот) / 2 = ∆ω
Nо — Мощность на корпусе дифференциала.
Мп(от), Мп(оп) — Моменты на отстающем и опережающем колесе.
Мт, Мо — Момент трения в дифференциале, момент на корпусе дифференциала.
ωот, ωоп, ωо — Угловые скорости опережающего, отстающего колеса, корпуса дифференциала.
∆ω — Разность угловых скоростей полуосей и корпуса дифференциала.
Как известно, мощность-это работа за единицу времени: N = М * ω, отсюда уравнение КПД дифференциала можно представить в развернутом виде:
КПДд = (Мп(от) * ωот) + (Мп(оп) * ωоп) / (Мп(от) * ωот) + (Мп(оп) * ωоп) + Мт * ∆ω)

В свободном симметричном дифференциале механические потери на трение минимальны, поэтому дисбаланс полезных моментов невозможен и КПДд всегда равен единице.

Если конструкция дифференциала может обеспечить существенные механические потери мощности на трение в механизме (момент трения Мт), то такой дифференциал можно назвать — дифференциал повышенного трения (Limited Sleep Differencial — в зарубежной терминологии, сокращенно LSD).

При этом момент трения в дифференциале (Мт) равен произведению нагружающего механизм полезного момента (Мп), и коэффициента эффективности кинематической передачи деталей механизма ®, имеющего числовой диапазон от 0 до 1,0, зависящего от конструктивных особенностей и определяемого экспериментальным путем.

Коэффициент эффективности кинематической передачи деталей механизма R можно считать величиной постоянной для отдельно взятой конструкции, поэтому единственный параметр влияющий на величину мехпотерь это полезный момент (Мп).
Это уравнение показывает что если полезный момент будет равен нулю то мехпотери будут тоже равны нулю (т. е. если у автомобиля одно колесо не имеет контакта с дорогой то момента трения в дифференциале нет).

При отсутствии взаимного вращения деталей механизма дифференциала повышенного трения момент трения является потенциальным и затрат мощности нет, КПДд = 1.0, при этом наступление вращения выходных звеньев возможно только при уменьшении силы сцепления (полезного момента) одного из колес на величину превышающую момент трения.

3.2.2. КПД механической передачи, Коэффициент блокирования.

Коэффициент полезного действия механической передачи дифференциала определяет взаимосвязь трех звеньев механизма в направлении — полуось — корпус — полуось.
То есть отражает влияние момента трения на баланс полезных моментов.

КПД механической передачи (КПДп) равен отношению момента на выходном валу к моменту на входном валу (при нагруженных трех звеньях дифференциала). Коэффициент полезного действия механической передачи свободного симметричного дифференциала всегда равен единице, ввиду незначительных механических потерь, которые можно не учитывать.

КПДп = Мп(оп) / Мп(от) = 1.0

КПД механической передачи дифференциала повышенного трения, также как и КПД дифференциала, зависит только от момента трения в механизме, а он в свою очередь, от нагружающего полезного момента и коэффициента эффективности кинематической передачи деталей механизма ®. Отсюда уравнение КПД механической передачи для дифференциала повышенного трения:

КПДп = Мп(оп) / Мп(от) + Мп * R

Как видно из уравнений КПД механической передачи для обоих типов дифференциалов, в самом неблагоприятном варианте, при отсутствии контакта одного колеса с дорогой полезный момент равен нулю, момент трения равен нулю, КПД механической передачи равен нулю.

Более удобная для понимания величина — Коэффициент блокирования (Кб),
величина обратно пропорциональная КПД механической передачи и прямо определяющая предельное значение возможного дисбаланса полезных моментов.

Кб = 1 / КПДп = Мп(от) + Мп * R / Мп(оп)

Коэффициент блокирования, соответственно, так же зависит только от наличия полезного момента и коэффициента эффективности кинематической передачи деталей механизма ®, и имеет числовой диапазон от 1.0 до 2.0, по условию силового равновесия.

Это можно установить на примере уравнения коэффициента блокирования. Очевидно, что момент трения не может быть больше значения полезного момента, поэтому при максимальном значении, равному полезному моменту, максимальное соотношение полезных моментов будет равно двум. При этом дифференциирование прекратится, как в жестко заблокированном дифференциале, КПДд = 1.0 ; КПДп = 0.5 ; Кб = 2.0.

Что значит самоблокирующийся дифференциал. Смотреть фото Что значит самоблокирующийся дифференциал. Смотреть картинку Что значит самоблокирующийся дифференциал. Картинка про Что значит самоблокирующийся дифференциал. Фото Что значит самоблокирующийся дифференциал

Вывод:
КПД дифференциала и КПД механической передачи дифференциала повышенного трения (ДПТ
далее по тексту) имеет переменное линейное значение, зависящее от коэффициента эффективности
кинематической передачи ® и наличия нагружающих моментов (Мп), а при отсутствии реакции точки опоры одного из колес имеет значения:
КПДп = 0 ; КПДд = 0.
То есть эффект самоблокирования сильнее проявляется при небольшой разнице и высоких значениях коэффициентов трения Етр колес (асфальт), и стремится к нулю на скользких, неоднородных покрытиях (лед, грязь, микст), что характеризует работу свободного дифференциала, со всеми его недостатками. Но при этом ДПТ, за счет сопротивления взаимному вращению выходных звеньев, делает возможным дисбаланс полезных моментов на величину момента трения.
Дальнейшая эволюция дифференциалов повышенного трения привела к появлению т.н. механизма предварительного натяга (будем называть его узел преднатяга потому что это часть механизма), который принудительно нагрузил полуосевые шестерни дифференциала создав постоянный момент трения. Эта модернизация устранила единственный недостаток ДПТ — отсутствие сил трения в механизме при нулевых значениях полезного момента, придав однозначности в работе.

При этом узел преднатяга не только всегда обеспечивает Кб больше единицы, при нулевом значении полезного момента на опережающем колесе, но и придает дегрессивный характер коэффициенту блокирования. То есть, если полезный момент равен суммарному моменту трения (создаваемому механизмом ДПТ и узлом преднатяга) коэффициент блокирования равен 2.0 и по мере повышения полезного момента прогрессивно снижается до величины определяемой коэффициентом эффективности кинематической передачи деталей механизма ®. Это объясняется тем что при низком полезном моменте величина преднатяга по отношению к нему существенна, а при высоком полезном моменте не оказывает столь существенного влияния на расчетную величину коэффициента блокирования.
Кб = 1 / КПДп = Мп(от) + (Мп * R) + Мнач / Мп(оп)

Мнач — Начальный момент трения (преднатяг)
Еще один важный вопрос — оптимальная величина преднатяга. Ответ на этот вопрос сводится к анализу условий взаимодействия ведущих колес с дорогой, с учетом привода их дифференциалом повышенного трения. Очевидно, что механизмы с высоким показателем коэффициента эффективности кинематической передачи деталей механизма ® (соответственно и Кб) не требуют большого преднатяга, это более актуально для механизмов с невысоким показателем Кб, например, наиболее распространенных, червячно-винтовых. С одной стороны, для достижения максимального эффекта блокирования при больших отличиях сцепных возможностей колес, необходима большая величина преднатяга, с другой стороны, большой момент сопротивлению вращению приведет к ухудшению управляемости автомобиля на скользких покрытиях и высоким нагрузкам в механизме, ведущим к снижению ресурса ДПТ, а также, увеличению расхода топлива. Поэтому оптимальная величина преднатяга подбирается экспериментально, исходя из условий эксплуатации, и для червячно-винтовых составляет 4-6 кг, позволяя получить на колесах дополнительно, постоянно возможный, дисбаланс полезных моментов 14-21 кг.

P.S.
На самом деле, уважаемый читатель, все дифференциалы повышенного трения — это инженерный тупик механики, делающий бессмысленными новые разработки в этом направлении, но, пока альтернативного варианта не найдено, дифференциал повышенного трения — наилучшее решение проблем свободного дифференциального привода. Конечно любая, уже разработанная, конструкция имеет право на существование, но выбирать имеет смысл наиболее удачные конструкции, сочетающие в себе высокие тактико-технические характеристики, простоту и надежность.

Литература:
З. Яскевич Ведущие мосты. Машиностроение 1985 / Doc. dr hab. inz. Zbigniew
Jaskiewicz Warszawa 1977
к.н. А.Х. Лефаров Дифференциалы автомобилей и тягачей. Машиностроение 1972

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
