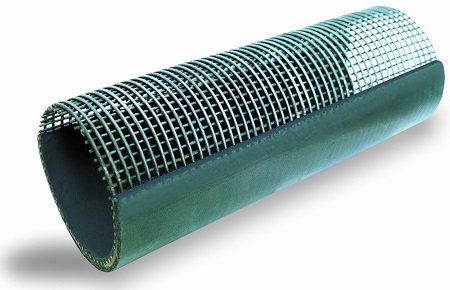

Полимерно-армированная труба со стальным каркасом

Труба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что это

Труба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что этоПолимерно-армированная труба (НТ ПАТ) со стальным каркасом изготавливается методом непрерывной экструзии полиэтилена с параллельным армированием сварным каркасом из омедненной стальной проволоки. В результате производства получилась труба с высокими показателями по номинальному давлению, высокой рабочей температурой и небольшим линейным коэффициентом расширения.

Основным плюсом устройства трубопроводов из ПАТ труб так же является сверхнадежное сварное соединение и устройство фитингов. Фасонные части имеют закладные из перфорированного металлического листа и изготавливаются методом формования под давлением.

Полимерно-композитная труба со стальным каркасом имеет модуль эластичности 2-3 Гпа, что позволяет пренебречь существенными требованиями к траншее, позволяет проводить наземную укладку и методом ГНБ.

Основные преимущества полимерно-армированных труб:

· Номинальное давление до 40 Атм (4 Мпа);

· Диаметры до DN 600 мм;

· Коэффициент безопасности 3 за счет металлического каркаса труб и фитингов;

· Высокая рабочая температура до +80°С;

Труба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что это

· Отсутствие коррозии, высокая износоустойчивость, химическая стойкость и устойчивость к растрескиванию;

· Низкий коэффициент линейного расширения;

· Гибкость (модуль эластичности полимерно-композитной трубы со стальным каркасом: 2-3 ГПа);

· Высокая пропускная способность за счет низкого коэффициента шероховатости;

· Заниженные требования к устройству траншеи, возможность наземной укладки и ГНБ;

· Низкая теплопроводность (0.43Вт/(м*К));

· Низкая себестоимость больших диаметров;

Таблица для заказа труб НТ ПАТ приведена ниже:

ХарактеристикиТрубопроводы для промышленностиТрубопроводы для водоснабженияТрубопроводы для газоснабжения
Рабочая температура
-20°C. +70°C
Рабочая температура
-20°C. +80°C

Рабочая температура
-20°C. +40°C

Рабочее давление (МПа)Рабочее давление (МПа)Рабочее давление (МПа)
ДУТолщина стенки (мм)Вес (кг/м)11,622,5411,622,540,40,50,70,811,5
DN50113,2
DN65114,3
DN80125,5
DN100126,7
DN125128,3
DN150129,5
DN2001313,0
DN2501315,7
DN3001320,5
DN3501530,7
DN4001534,3
DN4501642,5
DN5001647,6
DN60020
Примечание: Коэффициент безопасности равен 3, возможна его корректирвка.

Таблица заказа фасонных частей – фитингов, для НТ ПАТ труб.

Труба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что этоТруба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что этоТруба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что этоТруба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что этоТруба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что это
Муфта электросварная соединительнаяОтвод 90°Отвод 45°Тройник 90°Переход
Труба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что этоТруба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что это
Глухой фланецТройник 90° переходнойФланец свободныйВтулка под фланецУплотнительная прокладка

Труба пат что это. Смотреть фото Труба пат что это. Смотреть картинку Труба пат что это. Картинка про Труба пат что это. Фото Труба пат что это

Основные характеристики полимер-армированной трубы НТ ПАТ:

Транспортировка водных сред при температуре ниже 20 ℃ не оказывает неблагоприятного воздействия на производительность трубы. Рабочее давление при более высокой температуре должно быть получено путем умножения номинального давления на соответствующий коэффициент.

Поправочный коэффициент номинального давления для подачи воды
Температура t (℃)0°…20°C20°…30°40°…50°50°…60°60°…70°70°…80°
Поправочный коэффициент10.950.860.810.70.6
Поправочный коэффициент номинального давления для подачи газа
Температура t (℃)-20°…0°0°…20°20°…25°25°…30°30°…35°35°…40°
Поправочный коэффициент0.910.930.870.80.74

Кольцевая жесткость полимерно-армированных труб:

Внутренний диаметр (мм)150200300400500600
Кольцевая жесткость (кПа)47.5221.269.287.325.52

Радиус допустимого изгиба:

Внутренний диаметр, мм50

600

Радиус допустимого изгиба R, мм≥80d≥100d≥110d
Примечание: R не должно быть менее 200d при наличии соединения.

Расстояние между опорами при прокладке:

Внутренний диаметр, мм50

600

Расстояние между опорами (м)2,533,545

НТ ПАТ применяются:

— для транспортировки питьевой, технической, морской, технологической воды;

— для транспортировки сточных вод;

— для перекачки растворов кислот, щелочей, солей (рассолов, химреагентов, пестицидов);

— в качестве пульпопровода, шламопровода в промышленности (трубы для транспортировки маточного раствора, отработанного шлама, хвостов с ГОКов и т.п.);

— в качестве труб для перекачки сырой нефти и нефтесодержащих сред;

— транспортировка водоугольных смесей в ТЭК;

— транспортировка природного газа;

По всем вопросам просим обращаться к нашим специалистам!

Источник

Труба пат что это

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ ГИБКИЕ ПОЛИМЕРНЫЕ АРМИРОВАННЫЕ С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ К НИМ ДЛЯ НАРУЖНЫХ СЕТЕЙ ТЕПЛО- И ВОДОСНАБЖЕНИЯ

Общие технические условия

Flexible reinfonced plastic pipes with thermal insulation and fittings for them for district heating and water-supply networks. General specifications.

Дата введения 2018-09-01

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Группа ПОЛИМЕРТЕПЛО» (ООО «Группа ПОЛИМЕРТЕПЛО»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 241 «Трубы, фитинги и другие изделия из пластмасс, методы испытания»

1 Область применения

Стандарт не распространяется на композитные трубы из реактопластов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 12.3.030 Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности

ГОСТ ИСО 161-1-2004 Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Метрическая серия

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ ISO 1167-1 Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод

ГОСТ ISO 1167-2 Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 2. Подготовка образцов труб

ГОСТ 2226 Мешки из бумаги и комбинированных материалов. Общие технические условия

ГОСТ 10198 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия

ГОСТ 13841 Ящики из гофрированного картона для химической продукции. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 17811 Мешки полиэтиленовые для химической продукции. Технические условия

ГОСТ 26311 Полиолефины. Метод определения сажи

ГОСТ 30256 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом

ГОСТ 30732-2006 Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия

ГОСТ 32025 (EN ISO 8497:1996) Тепловая изоляция. Метод определения характеристик теплопереноса в цилиндрах заводского изготовления при стационарном тепловом режиме

ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия

ГОСТ Р ИСО 3126-2007 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров

ГОСТ Р 53630-2015 Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия

ГОСТ Р 54866-2011 (ИСО 9080:2003) Трубы из термопластичных материалов. Определение длительной гидростатической прочности на образцах труб методом экстраполяции

ГОСТ Р 54867-2011 (ИСО 17456:2006) Трубы полимерные многослойные. Определение длительной прочности

ГОСТ Р 55134 (ИСО 11357-1:2009) Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 1. Общие принципы

ГОСТ Р 55911 (ИСО 17455:2005) Трубопроводы из пластмасс. Многослойные трубы. Определение кислородопроницаемости труб с барьерным слоем

ГОСТ Р 56730-2015 Трубы полимерные гибкие с тепловой изоляцией для систем теплоснабжения. Общие технические условия

ГОСТ Р 56756 (ИСО 11357-6:2008) Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 6. Определение времени окислительной индукции (изотермическое ВОИ) и температуры окислительной индукции (динамическая ТОИ)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 аварийная температура , °С: Температура, возникающая при каких-либо нарушениях в системе регулирования работы тепловой сети, время воздействия которой не превышает 100 ч за весь срок службы трубопровода.

3.2 адгезионный слой: Слой, предназначенный для обеспечения соединения слоев.

3.3 армирующий слой: Слой для сопротивления действию внутреннего давления и других видов нагрузок, возникающих в трубе в процессе эксплуатации, нанесенный на внутренний слой методом спирально-перекрестной намотки или оплетки определенного числа синтетических нитей или лент.

3.4 барьерный слой: Слой, предназначенный для предотвращения или существенного снижения диффузии кислорода в теплоноситель и/или вспенивающего агента из материала теплоизоляционного слоя в окружающую среду и/или теплоноситель.

3.5 внутренний слой: Слой, контактирующий с транспортируемой средой и обеспечивающий герметичность трубопровода.

3.7 зависимость длительной прочности труб: Уравнение и его графическое представление в виде эталонных кривых, характеризующие связь времени до разрушения образца трубы с температурой и силовыми факторами при испытании на стойкость к внутреннему давлению.

3.8 защитная оболочка: Наружный слой, защищающий теплоизоляционный слой от внешних воздействий в процессе монтажа и эксплуатации.

3.9 изолированная труба: Конструкция, состоящая из напорной полимерной армированной трубы, теплоизоляционного слоя и защитной оболочки.

3.10 классификационный типоразмер: Типоразмер от размерного ряда труб и фитингов однотипной конструкции, на котором были проведены испытания с целью определения длительной прочности и максимального рабочего давления.

3.12 максимальная рабочая температура , °С: Максимально допустимая температура теплоносителя в температурном графике эксплуатации тепловой сети.

3.13 минимальный радиус изгиба при прокладке: Минимально допустимый радиус изгиба изолированной трубы при прокладке.

3.14 минимальный радиус изгиба при хранении: Минимальный допустимый радиус изгиба труб при хранении и транспортировании на барабанах или в бухтах.

3.15 наружный слой: Слой, защищающий армирующий слой от внешних воздействий в процессе хранения, транспортирования, производства, монтажа и эксплуатации изолированных труб.

3.17 номинальный наружный диаметр изолированной трубы , мм: Условный размер, отнесенный к номинальному размеру, соответствующий минимальному среднему наружному диаметру труб, принятый для классификации изолированных труб.

3.18 номинальный наружный диаметр напорной трубы , мм: Условный размер, отнесенный к номинальному размеру, соответствующий минимальному среднему наружному диаметру напорных труб, принятый для классификации напорных труб.

3.19 номинальный размер , мм: Числовое обозначение размера труб и элементов трубопровода, принятое для их классификации.

3.20 однотипная конструкция: Конструкция, одинаковая для труб разного номинального размера, обеспечивающая равенство их эксплуатационных характеристик и характеризуемая следующими параметрами:

— число, последовательность расположения и материалы слоев одинаковые;

— армирующий слой нанесен одним способом (оплеткой или намоткой) и под одним углом к оси трубы с отклонением ±1°.

3.21 рабочее давление , МПа: Максимальное давление транспортируемой среды в трубопроводе при заданных условиях эксплуатации.

3.22 рабочая температура , °С: Температура или комбинация температур теплоносителя, при которой трубопровод тепловой сети работает большую часть срока службы.

3.23 связанная труба: Изолированная труба, в которой напорная труба, теплоизоляционный слой и защитная оболочка связаны между собой теплоизоляционным материалом.

3.24 соединительная деталь (фитинг): Часть трубопровода, предназначенная для соединения отдельных его участков с изменением или без изменения направления или проходного сечения.

3.25 срок службы , годы: Расчетное время работы трубопровода при заданных условиях эксплуатации.

3.26 сшитый полиэтилен РЕ-Х: Полиэтилен, в котором полимерные молекулы соединены в трехмерную сеть поперечными химическими связями.

3.27 теплоизоляционный слой: Слой из полужесткого пенополиуретана, обеспечивающий необходимые тепловые характеристики изолированной трубы.

3.28 гибкая армированная напорная труба (напорная труба): Напорная труба многослойной конструкции, где слоем, несущим основные нагрузки, является армирующий.

Источник

Гибкие полимерно-металлические трубы РЕММАШ-СЕРВИС: в чем отличие от ПАТ?

ООО «РЕММАШ-СЕРВИС» аккредитовано в области поставок Гибких Полимерно-Металлических Труб ГПМТ (ПОЛИКОРД-ФЛЕКС) /Полимерно-Армированных труб ПАТ

Полимерные трубы сегодня стали очень популярны на рынке из-за высокой коррозионностойкости и невысокой цены, однако даже специалистам порой сложно понять отличия между разными типами труб, изготовленных с применением этого материала.

Так, компания «РЕММАШ-СЕРВИС» наладила производство гибких полимерно-металлических труб (ГПМТ) «ПОЛИКОРД-ФЛЕКС», которые хотя и производятся с применением полипропилена, все же отличаются от целого ряда аналогов.

«РЕММАШ-СЕРВИС» (г. Отрадный, Самарская область) изначально был единственным российским производителем гибких полимерно-металлических труб (ГПМТ), но с течением времени на рынке появилось много аналогичной продукции и «ПОЛИКОРД-ФЛЕКС» начали путать с полимерно-армированными трубами (ПАТ) и др. вариациями. Это вызывает путаницу среди потребителей и продолжает негативно сказываться на компаниях-производителях.

Нужно понимать, что все выпускаемые на российском и зарубежном рынках полимерные трубы различаются по техническим характеристикам и циклам производства. Например, ГПМТ схожи по названию, но различаются по техническим характеристикам с целым рядом композиционно-волокнистых труб в нефтегазовом комплексе. В их числе: трубы ПАТ, МПТ, МПТ-К; пластмассовые, полипропиленовые, полиэтиленовые и полиэтиленовые полимерные трубы; высоконапорные и стеклопластиковые трубы; трубы для газопровода высокого давления; металлополимерные и металлопластиковые трубы; многослойные полимерно-металлические трубы; гибкие полимерные изолированные трубы; композитные трубы.

В чем же преимущества ГПМТ?

ГПМТ предназначены для обустройства внутрипромыслового нефтесбора и использования в качестве технологического трубопровода или трубопровода подачи продукции от устья скважин к первичным сборным пунктам, для прокладки наземных и подземных трубопроводов при транспортировке нефти, нефтепродуктов, нефтегазовых смесей, воды с агрессивными примесями, а также для питьевого и хозяйственного водоснабжения.

Важно отметить, что ГПМТ ремонтопригодны в полевых условиях, что подтверждается имеющейся практикой устранения механических повреждений гибких труб дорожной или строительной техникой, или вызванными грубыми нарушениями правил монтажа.

Компания «РЕММАШ-СЕРВИС» поставляет гибкие полимерно-металлические трубы с уже установленными концевыми соединениями. Каждая секция гибкой трубы испытывается на полуторакратное рабочее давление и принимается сменным мастером и инженером по качеству. При необходимости клиент может заказать ответные фланцы и другую присоединительную арматуру.

«РЕММАШ-СЕРВИС» в кратчайшие сроки предоставляет заказчику техническое условие (ТУ) производства:

Источник

Труба пат что это

г. Новосибирск +7 (383) 363-94-00
г. Москва +7 (499) 938-79-00
