Трещины на гофре воздушного фильтра на что влияет
Порвалась гофра воздушного фильтра последствия
номер 2 порвался, а стоит денег 70 бачей!
чем грозит если его не заменить?
Наверное, мона, но очень не нуна. Бо есть опасение, что хорошо эту операцию сделать будет трудно.
Оставьте свои координаты и вам пришлют другие предложения в почту.
зы: для справки — 2,5 года назад брал у Зомби такую гофру на м50 — менее 14 евро.
Возможно, часть автолюбителей считает, что приёмный патрубок воздушного фильтра – это второстепенный элемент, который особой роли в работе силового агрегата не играет. Увы, это ошибочное мнение.
Гофра, так ещё называют патрубок, в зависимости от места установки подаёт воздушную массу:
Наиболее часто встречающиеся неисправности
К распространённым проблемам неисправности патрубка воздушного фильтра относятся:
Необходимо остановиться на каждой проблеме, раскрыть её суть.
Повреждения механического характера
Если приемный патрубок воздушного фильтра находящийся между силовым агрегатом и фильтрующим элементом подвергнется механическому воздействию и деформируется или лопнет, то в мотор будет поступать загрязнённый воздух не прошедший обязательную очистку.
В агрегат будут попадать частицы пыли и грязи. Это непременно вызовет повышенный износ трущихся деталей мотора.
Патрубок, о котором идёт речь, изготавливается из резины и часто рвётся. На него постоянно воздействуют камни, песок и горячее масло.
Поэтому к нему следует относиться весьма бережно. Если он лопнет, то возникнут проблемы, о которых говорилось ранее.
Ослабленные крепления гофры
Что происходит в этом случае? Правильно, нарушается герметичность. В этом случае воздушная неочищенная масса просасывается в блок цилиндров и концентрируется на клапанах головки блока цилиндров и поршневых кольцах в виде сажи.
Она смешивается с не догоревшим топливом, образуя вязкое абразивное вещество. Это вещество отрицательно влияет на элементы и составляющие силового агрегата, сокращая сроки их службы.
Масло в патрубке и воздушном фильтре
Причиной проникновения масла в воздуховод являются неисправности других систем автомобиля. Масло проникает в патрубок и фильтрующий элемент через сапун.
Оно оседает на стенках воздуховода в виде паров, постепенно превращаясь в массу густой консистенции.
Основной причиной появления масла в патрубке можно считать высокое давление картерных газов. Решить проблему в одночасье поможет замена воздушного фильтра.
Замена патрубка: как это происходит
При прохождении планового или внепланового ТО выявлена неисправность, следует заменить гофру. Эта работа не представляет проблем и труда.
Для замены нужно использовать оригинальную гофру. Придерживаться рекомендаций производителя в этом вопросе. Для этого существует артикул, прописанный в каталоге оригинальных запчастей современных автомобилей.
Для чего это нужно? Оригинальная запасная часть без проблем станет на место. Используя деталь смежников или приобретённую гофру на рынке, приготовьтесь к проблемам установки.
Заказывая товар в интернет-магазине, выясните у менеджера качество гофры. Договоритесь с ним о приобретении товара от нормального изготовителя, а не предприятия-упаковщика.
Эта услуга обойдётся на 10-15 процентов дороже выставленных на продажу образцов. Зато, таким образом, можно обойти проблемы с монтажом некачественного элемента.
Проведя монтаж гофры сомнительного происхождения можно предположить, что в недалёком будущем возникнут проблемы в работе силового агрегата.
К сведению. Когда проводится очистка патрубков от воздушного фильтра к турбине и от турбо/компрессора до впускного коллектора следует обратить внимание на удаление песка и грязи.
Где выполнить работу
Работу можно выполнить самостоятельно. Это можно сделать в гараже или при +t0 на улице. Достаточно посмотреть видеоматериал и приобрести оригинальную гофру, рекомендуемую к использованию производителем.
Ели проводятся другие комплексные мероприятия, то лучше замену поручить мастерам СТО. Они выполняют работу, согласно установленных нормативов на современном оборудовании. И проведут монтаж оригинальной гофры. По крайней мере, у них для этого созданы все условия. А также, мастера СТО, дают гарантию на установку.
Выводы
Получается, что патрубок воздушного фильтра – это не слабое звено в цепи стабильной работы силового агрегата. Наоборот, гофра играет определённую роль в надёжной работе мотора. От её прочности и целостности во многом зависит прохождение очищенного воздуха к двигателю.
Кроме того – это один из «пунктов» задержки грязи и пыли. Без него нельзя обойтись. Замена элемента не представляет трудностей.
Монтаж и демонтаж можно провести самостоятельно или при прохождении планового ТО или внеплановых технических операциях.
При самостоятельной замене главное, правильно подобрать гофру. На это нужно обратить особое внимание, удачи.
Среди большинства автомобилистов ошибочным является мнение о том, что патрубок воздушного фильтра (или, как его еще называют, гофра) является не столь важной деталью, которой не нужно уделять особое внимание, так как какая-либо его неисправность не может существенно повлиять на работу всего воздушного фильтра. Увы, это совсем не так, и мы сейчас вам это докажем. В данной статье мы постараемся разобраться в том, какие функции выполняет непосредственно сам патрубок воздушного фильтра, каким неисправностям он может подвергаться, а также рассмотрим варианты замены и ремонта неисправного патрубка.
1. Для чего нужна гофра воздушного фильтра
Известно, что для того, чтобы двигатель работал, а конкретнее, получал необходимую для этого воздушно-топливную смесь, принято использовать воздух, очищенный от пыли и других вредных составляющих окружающей среды, таких как насекомые или абразивная грязь. И немудрено, ведь если, например, в цилиндр попадут частички пыли, они могут сильно повредить его кольца или же поверхность. Это приведет к нарушению плотности контакта между данными деталями. Данная неисправность может стать причиной снижения компрессии, а вследствие, и снижения мощности самого двигателя.
Более того, в образовавшихся царапинах цилиндра может застаиваться масло, которое станет сгорать и приведет к образованию дыма в выхлопных газах, а также к необходимости постоянного подливания смазывающей жидкости из-за ее выгорания.
Воздух подается от фильтра к двигателю благодаря патрубку. Транспортировка воздуха и есть одной из важнейших функций патрубка. На автомобилях, которые оборудованы фильтром, располагающимся у рамы радиатора, принято устанавливать также и воздухозаборные патрубки, которые размещаются в углу между крылом и передней панелью моторного отсека.
Как правило, такие патрубки подсоединяются к входному отверстию фильтра и занимают месторасположение так, чтобы в них свободно поступал максимально чистый и охлажденный воздух. Для этого их воздухозаборные концы выносятся перед радиатором и размещаются таким образом, чтобы они находились повыше и подальше от колес и замкнутого пространства, если в нем устанавливается фильтр, и где нарушена циркуляция. Благодаря такому размещению обеспечивается не только хорошая подача охлажденного воздуха, но и защита фильтра от дорожной грязи и частиц мусора.
2. Неисправности патрубка
Теперь давайте ознакомимся с наиболее распространенными неисправностями патрубка воздушного фильтра. К ним относятся:
1. Повреждения вследствие механического воздействия.
2. Ослабление креплений патрубка.
3. Наличие масла в гофре и воздушном фильтре.
А теперь давайте рассмотрим каждую из неисправностей более детально.
2.1. Механические повреждения
Если впускной патрубок воздушного фильтра, который располагается между самим фильтром и двигателем, подвергался каким-либо механическим повреждениям, в двигатель будет подсасываться неочищенный воздух, который не прошел фильтрацию.
Причиной чего это может стать, мы уже говорили выше. Последствия неисправности воздухозаборного патрубка могут коснуться и непосредственно самого фильтра. С одной стороны, он будет всасывать воздух из места, непредусмотренного конструкторами, вследствие чего он будет недостаточно чистым и охлажденным. В первом случае загрязнение фильтра будет происходить намного быстрее, и, в результате, такой фильтр уже не сможет передавать в двигатель необходимый объем воздуха. Это приведет к тому, что двигатель попросту станет «задыхаться», а его мощность снизится до минимума.
С другой стороны, если патрубок порвался, а особенно, если его первоначальная длина значительно укоротилась, он уже не в силах будет производить полноценную защиту фильтра от мусора и грязи, которые будут поступать извне. Все это приведет к скорому забиванию фильтрующего элемента.
2.2. Ослабление креплений
Если крепления патрубка ослаблены, и наблюдается нарушение герметичности детали, это может привести к попаданию в очищенный воздух различных загрязнений, которые могут откладываться в виде сажи на клапанах головки блока цилиндров, а также поршневых кольцах. Эта сажа зачастую смешивается с недогоревшим топливом, и они вместе образовывают вязкое абразивное вещество, которое неблагоприятно влияет на поршневые кольца, стенки цилиндров и клапаны ГБЦ, многократно увеличивая износ данных деталей.
3. Масло в гофре и воздушном фильтре
3.1. Причины попадания
Еще одной, довольно серьезной неисправностью патрубка воздушного фильтра является появление масла внутри воздуховода между фильтром и двигателем. Причины данной неполадки кроются в неисправности других систем автомобиля.
Масло попадает в патрубок и воздушный фильтр через трубку (так называемый сапун), которая соединяется с картером и служит для отвода картерных газов в патрубок. Несомненно, если все системы автомобиля работают слажено и корректно, в патрубок поступают только сами газы. Если же работа систем нарушена – к газам добавляются еще и пары масла. Они оседают на стенках воздуховода и имеют вид жидкой или же вязкой, густой консистенции.
3.2 Способы решения проблемы
После того как мы рассмотрели все те неисправности, которые могут привести к повышению давления картерных газов и, следовательно, к появлению масла в воздушном фильтре, давайте подумаем о том, как c ними справиться. Если уровень смазывающей жидкости в картере переваливает за максимально допустимый, происходит уменьшение внутреннего объёма картера, за счет чего и повышается давление. Для решения проблемы вам нужно слить излишки жидкости и впредь поддерживать уровень смазки в допустимых границах.
При забивании воздушного фильтра, мощность двигателя существенно снижается, в автомобиле возникает ряд других неисправностей, наряду с увеличением давления в картере. Недостача воздуха в двигателе чревата возникновением избыточного давления в каналах его поступления. Если соединения находятся в полной герметичности друг с другом, недостающий объем газа подсасывается через сапун прямиком из картера. Таким образом, масляные пары поступают в воздушный фильтр. Быстро выйти из этой ситуации поможет замена воздушного фильтра на новый.
Если говорить о том, что в автомобиле не работает система вентиляции картера, нужно обратить внимание на специальные каналы, находящиеся в блоке цилиндров, а также на тонкий шланг между дроссельной заслонкой и клапанной крышкой. Им характерно закоксовываться в том случае, когда автомобилем используется некачественное или устаревшее масло, которое со временем теряет свои качества, переходя в состояние смолы, и забивает собой внутренний просвет каналов.
В зимнее время года, при сильном морозе, вышеупомянутые системы вентиляции картера могут замерзать из-за скопившегося конденсата. В данном случае справиться с проблемой поможет «прокатка» двигателя на холостых оборотах, причем для большей эффективности делать это необходимо около получаса каждый раз при утреннем запуске.
Также мы говорили о забитой выхлопной системе, которая, как правило, является таковой из-за расплавленного катализатора. Данная проблема случается довольно редко, справиться с ней поможет прочистка выхлопной системы.
Если вы справились с проблемой попадания масла в патрубок – не спешите радоваться и прекращать работу. Как уже известно, масло в попадает в патрубок в виде паров, поэтому часть его разносится по самому патрубку в направлении к двигателю до дроссельного узла, и идет дальше. С одной стороны, от этого страдает непосредственно сам дроссельный узел, следовательно, в нем необходимо обязательно промыть вентиляционный канал, через который из патрубка фильтра подается воздух. Рекомендуется также сделать промывку всего дроссельного узла и, ко всему, проверить каналы и трубки, отходящие от него, на наличие в них остатков масла, и при необходимости прочистить их.
Зачастую от попадания масла страдает и сепаратор, который находится в крышке ГБЦ, поэтому его тоже надо будет прочистить. Проверяем и сам воздушный фильтр на наличие масла – возможно, потребуется замена его на новый. А теперь давайте ознакомимся с тем, как правильно произвести ремонт или же замену патрубка (гофры) воздушного фильтра.
4. Замена гофры
Перед тем как провести технический осмотр или замену фильтра, вам следует очистить патрубок от отложений пыли. Эта необходимость обусловлена тем, что некая часть загрязнений переходит сквозь фильтрующий элемент. Когда фильтр загрязнен, это происходит наиболее сильно. В данном случае, воздух уже не может проходить через загрязненные ячейки с былой скоростью. Исходя из этого, давление на входе и выходе разное. Это приводит к тому, что частички пыли, даже когда их размер соответствует размеру ячеек или даже превосходит его, проходят через них в любом случае.
Нужно всего лишь четко следовать инструкции:
1. Откручиваем хомуты (некоторые модели патрубков также имеют болты крепления переходника – откручиваем и их) и снимаем старый патрубок.
2. Снимаем воздушный фильтр (если это необходимо).
3. Устанавливаем новый патрубок и затягиваем хомуты (и гайки переходника).
Новый патрубок необходимо подбирать, исходя из требований производителя двигателя. Проще всего подбирать патрубок благодаря артикулу, который прописывается в каталоге оригинальных запасных частей для вашего автомобиля. Данное требование является актуальным как для автомобилей, изготовленных в середине или конце прошлого века, так и для более современных моделей.
Проблем с установкой такого патрубка не будет, чего нельзя сказать об «аналоге», который изготовлен непонятно каким производителем и неизвестно из какого материала. Если вы предпочитаете делать покупки в интернет-магазинах, вам следует обязательно поинтересоваться у менеджера о том, каким качеством обладает продукция. Также вы можете попросить менеджера, чтобы он подобрал вам патрубок хорошего производителя, но будьте готовы к тому, что услуги менеджера увеличат стоимость товара на 10-15 процентов.
Не стоит забывать о том, что приобретение, а также установка нового патрубка воздушного фильтра обойдется вам намного дешевле, нежели систематическая замена самого воздушного фильтра, так как ремонт последнего влетит вам в копеечку. Если у вас нет возможности приобрести новый патрубок, можно попытаться его временно подремонтировать. При механических повреждениях можно воспользоваться скотчем, клейкой изоляционной лентой, а также обрезками или фрагментами других патрубков.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Российский производитель автозапчастей из полиуретана, силикона и резины.
Чем грозит повреждение гофры воздушного фильтра?
Шланг воздушного фильтра обеспечивает подачу очищенного охлажденного воздуха, для нормальной работы двигателя. Если в патрубке есть повреждения, то:
• в двигатель не будет попадать необходимый объем воздуха, что приведет к неровной работе двигателя на холостых и снижению мощности мотора;
• частицы пыли и грязи, которые попадут в топливную смесь, могут отложиться в виде сажи на поршневых кольцах, стенках цилиндров и клапанах, что приведет к быстрому износу и капремонту двигателя.
В ассортименте CS20 появились гофры воздушного фильтра из высококачественного силикона, ведь в отличие от резиновых, силиконовые патрубки более устойчивы к механическим повреждениям, не теряют эластичности под воздействием горячего воздуха и не боятся попадания масла. Силиконовые шланги не накапливают статическое электричество, благодаря чему грязь и пыль не оседает на внутренних стенках патрубка.
В наличии патрубки для автомобилей ВАЗ, Lada: 15042, 15040, 15039, 15037.
Когда необходимо менять опоры стоек?
Рекомендуемый интервал замены для Лады — каждые 40-55 тыс. км пробега, при условиях умеренной езды по хорошему дорожному покрытию.
Зачем балансировать муфту джубы?
Усиленная эластичная муфта CS20 для автомобилей ВАЗ 2101-07, Нива 4×4 теперь с балансировкой! Зачем это нужно и в чем ее преимущества?
Почему гремят суппорта?
Когда нужно менять пыльники направляющих и какую смазку нельзя использовать для пальцев суппорта? Если вы уже задаете себе эти вопросы, то мы на них подробно ответим.
треснула гофра патрубка воздушного фильтра
случилось то, что ожидалось — треснул патрубок воздушного фильтра в том месте, где гофра. Смазывание резины силиконовым маслом не помогло. Резина от старости давно стала жесткой — это было заметно в местах подсоединения патрубка к дросселю, гофра была относительно мягкой. Осмотр показал, что во впадинах гофры резина пострескалась так, как трескаются пыльники ШРУСов. То есть дело в старении резины и растрескивании в местах напряжений. Заметил трещину, когда натягивал патрубок. Скорее всего при съеме гофра окончательно треснула или трещина расползлась и стала заметной. Патрубок снимал, чтобы почистить камеру впуска карбклинером для профилактики, перед заменой масла. Нужно будет следить за пыльниками ШРУСов, там намечались трещины во впадинах. Менять заранее пыльники наверное нет смысла — слишком трудоемко.

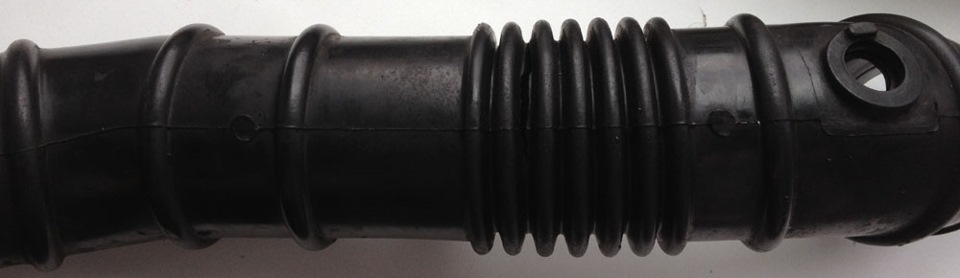

На патрубке код 0K24013220, в elcats код 0K28013220. Заказал в экзисте 0K28013220 за 1638р., так как он стоил на 300р. дешевле. Пришел в пакете с наклейкой 0K28013220, на самом фильтре выдавлено 0K24013220. 🙂 Значит они одинаковые. Резина патрубка как-будто прокрашена черным, в некоторых местах не полностью. Может это не покрытие, а следы вулканизации. Патрубок пришел через день.

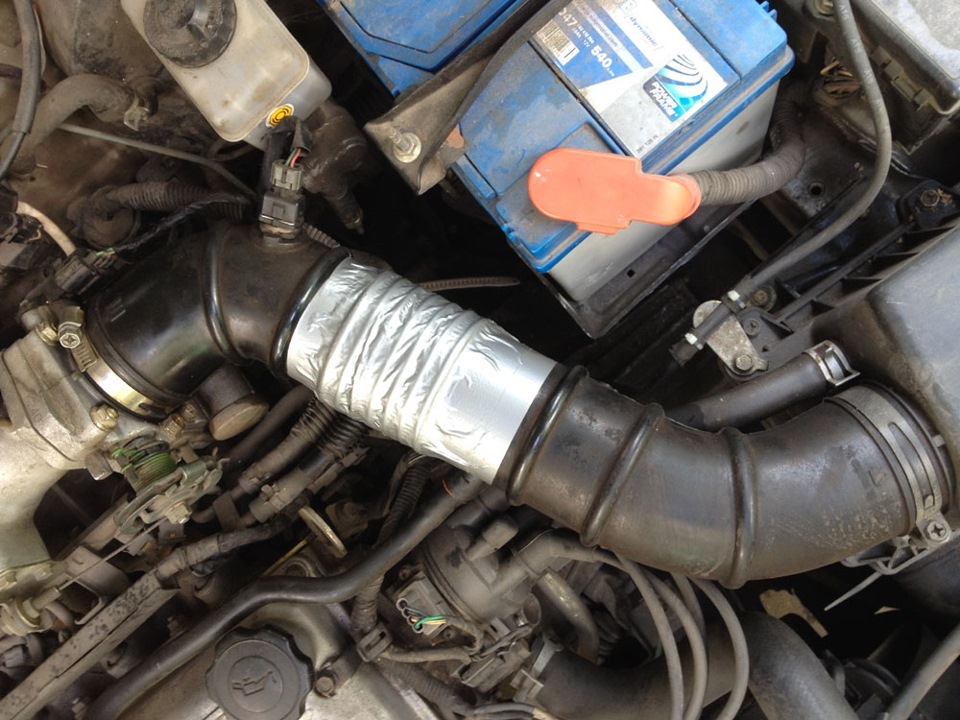

До замены замотал гофру сантехническим скотчем. В таком состоянии патрубок мог долго ездить, но я решил купить новый.
Вентилятор охлаждения радиатора прямиком дует горячий воздух на патрубок. Неудивительно, что он дубеет и трескается. Замотал патрубок теплоизолятором.
Как навсегда самому починить гофру впускного патрубка скорее всего любого авто! Часть 2-я. Облегчительно-окончательная…
Итак, дорогие коллегие по цеху эксплуатации проклятых авто «Золотой эпохи немецкого автомобилестроения», в прошлой записи мы рассмотрели проблему поломки гофрированных впускных патрубков впускного тракта инжектрных ДВС.
Вот что бы с этим всем не столкнуться, если вы заметили тенденцию к растрескиванию оного, или для ремонта, в случае, если растрескивание уже произошло, приведу тут короткую инструкцию о том, как на своём авто отремонтировать гофру по-человечески и, возможно даже, — навсегда! И сделать её защищённой от трещин или дальнейших поломок.
Необходимо:
1. Отрезок ткани где-то 50-80% хлобчатобумажная основа и от 50 до 20 — синтетика. Лучше 80 на 20. Размер где-то до 0,5 квадратных метра. Толщина? Ну не как одеяло. Где-то стандартная ткань для простыней, наволочек, пододеяльников… Ткань лучше взять тёмную. а ещё лучше — чёрную.
2. Пара тюбиков полиуретаноового клея типа Десмакол, или полиуретаноовго герметика. Главный критерий — достаточно высокая текучесть и возможность наносить тонким, а главное — равномерным слоем, что бы неполучилось такого, как вы видите на фото ниже!
3. В идеале необходимо имметь достаточно жёсткую и коротенькую кисточку типа флейца для нанесения клея.
4. Моюще средство. Мыть патрубок с гофрой после снятия лучше чем-то типа чайной соды, Фэйри или порошка Комет. Потому, что напатрубках обычно содержится не только грязь, но и жиры, которые нам сильно-сильно будут мешать клеить его!
Дальше всё просто.
1. Сняли впускной патрубок.
2. Максимально чисто отмыли. Можно замочить и оставить на сутки откисать.
3. В это время нарезаем узких ленточек из имеющегося отреза ткани. Шириной где-то 2-3 пальца. Можно и пошире, главно — никак НЕ УЖЕ 2-х пальцев. Количество ленты из ткани нам необходимо такое, что бы обмотать всю гофрированную часть, а так же не гофрированные ровные участки патрубка слева и справа от гофрированного участка захватить хотя бы по сантиметру! Необходимо помнить, что тканевую ленту нужно будет укладывать с 50% нахлёстом! Ну или хотя бы с 25-30% нахлёстом.
4. Патрубок просушили/вытерли.
5. Обезжирили. Желательно так называемыми «сухими» растворителями, а не Уайт-спиритом. Он содержит много жиров.
6. Проверили ручками на предмет наличия скрашивающихся кусочков. Такие, которые отпадают сами при прикосновении. Если таковые имеются — скрашиваем, не сомневаемся. Без фанатизма. То, что само не отпадает, будет потом прочно приклеено, почему можно оставить.
7. Смазываем патрубок первым слоем десмакола или герметика. Оставляем присохнуть.
8. Промазываем нарезанную ленту десмаколом и так же даём присохнуть.
9. Промазываем десмаколом патрубок повторно и сразу же, покуда десмакол не прихватвает, наматываем ленту. Следим за равномерностью укладки, отсутствию воздушных пузырей.
10. Для пущей надёжности лично я промазал намотанную ленту сверху ещё одним слоем десмакола. Клея не жалеем при каждом из 3-х промазываний! Потому, что от толщины клеющего состава сильно будет зависеть дальнейшая эластичность вашей гофры.
11. У кого ткань не сильно тёмная или чёрная, можно взять баллон обычной аэрозольной краски чёрного цвета и дунуть им на патрубок. Естественно — для придания более высоких эстетических свойств патрубку. Но только после ощутимой полимеризации клея на ткани.
Всем мира, благополучия, достатка и надёжных долговечных авто без поломок.
