Патчирование выходов omni – Инструкция по эксплуатации Yamaha 01V96v2
Страница 42
01V96 Версия 2 — Руководство Пользователя
Глава 4 — Подключение и Подготовка к Работе
3 Нажмите кнопку [ENTER] для подтверждения изменений.
Замечание: Для восстановления значений патчирования по умолчанию, вызовите
память Входа Патча (Input Patch) #00 (см. стр. 178).
Патчирование Выходов Omni
По умолчанию выходные разъемы подключены следующим образом:
• Разъемы OMNI OUT 1-4. Дополнительные Выходы (Aux Out) 1-4
• Каналы ADAT OUT 1-8. Выходы Шин (Bus Out) 1-8
• Каналы Слота 1-8. Выходы Шин (Bus Out) 1-8
• Каналы Слота 9-16. Выходы Шин (Bus Out) 1-8
• Разъемы 2TR DIGITAL. Стерео Выход (Stereo Out) L & R
Замечание:
• Сигналы Стерео Шины (Stereo Bus) всегда поступают на разъемы STEREO OUT.
• На выходные разъемы MONITOR OUT поступают мониторные сигналы или
сигналы 2TR IN, в зависимости от установки селектора Monitor Source.
Далее описывается, как просмотреть или изменить патчирование.

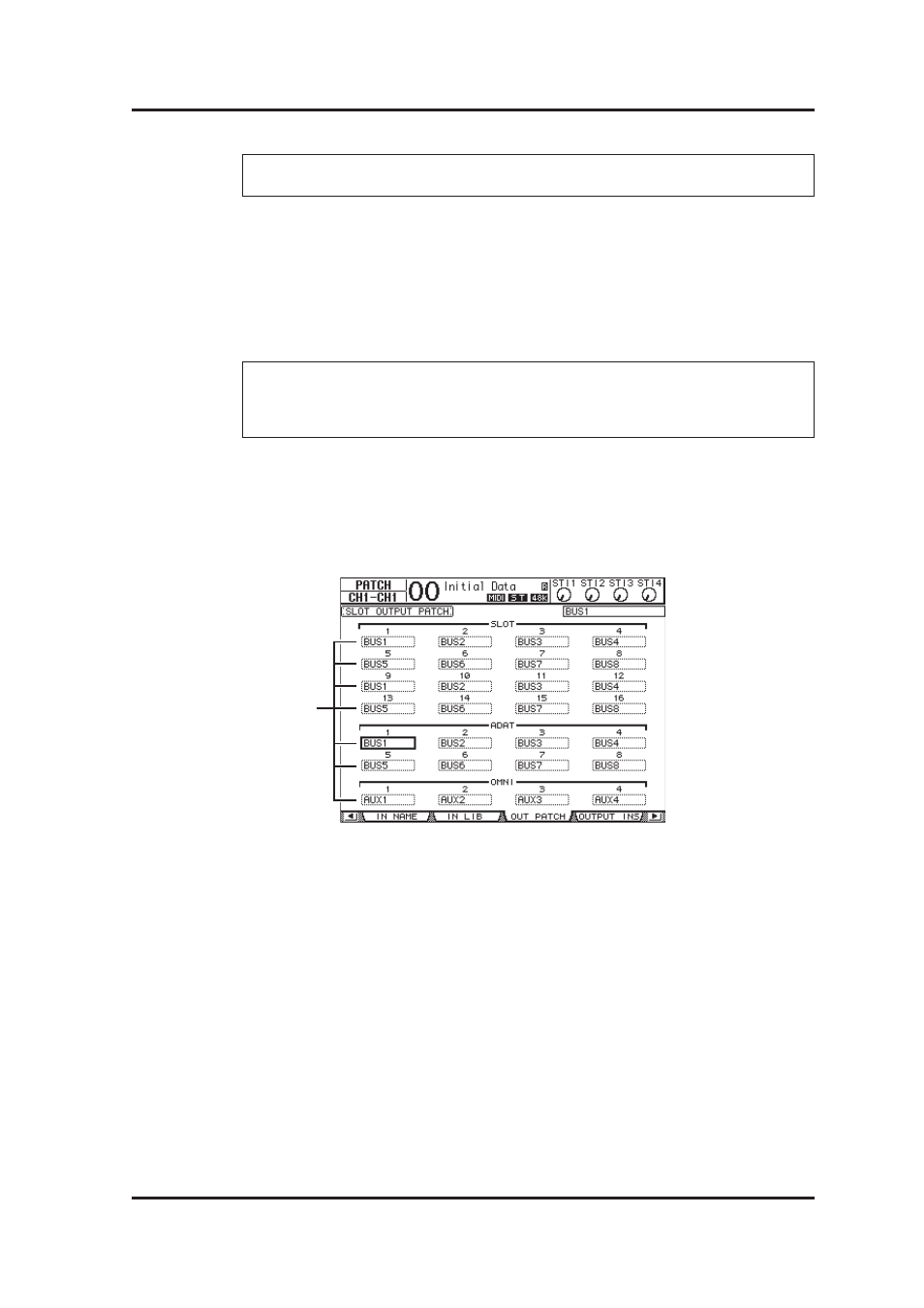

1 Нажмите кнопку DISPLAY ACCESS [PATCH] несколько раз до появления следующей
Назначенные на выходные разъемы сигналы показаны в ячейках параметра (
номерами разъемов. Индикация параметров объяснена ниже:
Основные органы управления и функции микшерного пульта
Добрый день, уважаемые читатели! Сегодня компания Zvuk-Svet.Com берет на себя смелость раз и навсегда разобраться с микшерными пультами и ответить на вопрос: «Для чего они нужны и какую функцию несут в себе?».
Рассмотрим основные функции и органы управления микшерного пульта на примере YAMAHA MG12XU.
Этот пульт имеет 4 микрофонных канала, которые могут использоваться как инструментальные и два универсальных канала, которые можно использовать как микрофонные, так и в качестве сдвоенных линейных, для подключения стереосигналов (например, MD проигрывателя).
Также есть два стерео канала.
У MG12XU есть встроенный блок эффектов.
На борту имеются встроенные компрессоры в микрофонных каналах, 2 AUX шины, 2 подгруппы.
Присутствует и подключение по USB на задней панели.
Входной канал
Итак, входной канал это:
В данной модели микшера эти два входа оформлены в один Combo разъем.
В данной модели микшера разрыв канала отсутствует.
Блок эффетов
C входным каналом разобрались. Перейдем к блоку эффектов. У всех микшеров он выглядит по-разному, но принцип работы идентичен.
В остальном канал блока эффектов идентичен микрофонному каналу.
Мастер секция
Перейдем к мастер-секции микшерного пульта.
Нижняя часть мастер-секции представляет из себя набор регуляторов входов/выходов верхней части мастер-секции. Стоит обратить внимание, что сигнал групп 1-2 можно отправить в Stereo out, что дает возможность изменить громкость сразу нескольких каналов, собранных в группу, в общем миксе!
Автор статьи: Денис Жучков. Другие статьи автора.
Краткий справочник по микшерному пульту
В этой статье сжато собраны основные понятия и термины, касающиеся микшерного пульта. Поэтому именно так она и названа: «Краткий справочник по микшерному пульту».
Краткий справочник по микшерному пульту
Микшерный пульт – устройство для сбора электрических сигналов от звуковых источников и приёмников (микрофонов, муз. инструментов, аудиоустройств), их балансировки (динамической, частотной, панорамной), обработки встроенными или внешними эффектами, смешивания их в общий выходной сигнал, предназначенный для оконечного усиления.
По принципу работы микшерные пульты делятся на аналоговые – сигналы обрабатываются аналоговыми устройствами (пассивными и активными) и цифровые (сигналы на входе преобразуются в цифровые и вся обработка ведется процессорами)
В зависимости от выполняемых функций делятся на:
Микшерный пульт состоит из:
Входная ячейка – включает в себя 3 блока:
AUXы предназначены для подключения дополнительной внешней и внутренней обработки.
In-Line
In-Line (дословно — в линию) пульты предназначены для звукозаписи, ячейка такой структуры состоит из двух обычных ячеек, включённых последовательно, друг за другом. Сигнал, пришедший на первую ячейку, обрабатывается в ней и поступает на вход одного из каналов записи, а сигнал, воспроизведённый, поступает на вторую, где он обрабатывается в процессе сведения для получения финального микса. Ничего не надо переключать – процесс работы значительно ускоряется и облегчается. Суммирующих стереошин тоже две: A и B на ячейках, а в мастер-секции можно выбрать, из каких именно сигналов будет состоять главный микс — A, B или из обоих.
Insert
Между блоками устанавливаются разрывы insert на TRS (стерео-джэках), или отдельно Send (посыл, выход) – для подачи сигнала на внешнее устройство, и Return (возврат, вход) – для возврата обработанного сигнала в ячейку. Компрессор целесообразнее подключать до эквалайзера, а флэнжер (и другие устройства с ограниченным динамическим диапазоном) после. Часто есть только один разрыв.
Подгруппы
Подгруппы – ячейки аналогичные (часто упрощенные) входным, сигнал на которые поступает с входных ячеек через переключатели подгрупп (около фейдера).
Мастер-секция
Talkback
Переговорное устройство Talkback для подключения микрофона с возможность выбора «точки назначения»: главный выход, мониторные линии и т.д.
Спасибо, что читаете New Style Sound ( RSS-лента ). Подписывайтесь на новости или RSS и делитесь статьями с друзьями. Что такое RSS ( читать ). Скачивайте также бесплатные плагины на сайте.
Основные органы управления и функции микшерного пульта
КРУТИЛКИ, РУЧКИ, КНОПКИ И ПОЛЗУНКИ НА МИКШЕРЕ
Сведения о подключении пригодятся тем, операторам на съемке, кому приходится подключаться к различным микшерным пультам. К примеру, если человек занимается профессиональной видеосъемкой, то он может не знать весь пульт, но подключиться к выходам должен. Понятно, что ди джей с вертушкой для виниловых пластинок подключится к пульту «в момент». Устройство микшкрного пульта неплохо было бы знать и другим участникам торжественных событий и праздничных вечеров. Например, ведущий на корпоративе смог бы сам отстроить свой микрофон.
Рассмотрим основные функции и органы управления микшерного пульта на примере YAMAHA MG166CX.
Этот пульт имеет 8 микрофонных каналов, которые могут использоваться как инструментальные:
два универсальных канала, которые можно использовать как микрофонные, так и в качестве сдвоенных линейных, для подключения стереосигналов (например, MD проигрывателя):
и два стереоканала:
так же этот пульт имеет встроенный блок эффектов:
встроенные компрессоры в микрофонных каналах, 2 AUX шины, 2 подгруппы и параметрическую регулировку средних частот в микрофонных каналах. Весьма обширный арсенал для его цены!
Итак, входной канал это:
C входным каналами разобрались. Перейдем к блоку эффектов. У всех микшеров он выглядит по разному, но принцип работы идентичен.
В остальном канал блока эффектов идентичен микрофонному каналу.
Нижняя часть мастер-секции представляет из себя набор регуляторов входов/выходов верхней части мастер-секции. Стоит обратить внимание, что сигнал групп 1-2/3-4 можно отправить в Stereo out, что дает возможность изменить громкость сразу нескольких каналов, собранных в группу, в общем миксе!
Видеообзор этого микшерного пульта на русском языке
Этот микшерный пуль можно применять на концертах групп с живым звуком. К нему можно подключить 12 устройств на вход. Инструменты и микрофоны. В этом обзоре микшерного пульта, показыно как работают: «Крутилки, вертелки», ползунки, входы и выходы
Детальный обзор всех регуляторов микшерного пульта
Пример подачи фантомного сигнала на входы. Пример подключения, коммутации, посыл звука на усилители и на колонки. Выходы и возвраты, дополнительные каналы. Примеры подключения ди-джейской установки.
Современные Ди Джеи, освоили микшерные пульты почти так же хорошо, как звукорежиссёры, они не олько миксуют музыку на вечеринках, но и сводят свои собственные композиции. Товарищи музыканты! Не забудьте о своем сайте и закажите профессиональное продвижение сайта на безграничных просторах интернета. Помните, хорошо раскрученные позиции сайта, это прежде всего ваша денежная прибыль от зазказов
Настройка микшерного пульта и подготовка его к работе
Далеко н все Ди джеи смогут вывести качественный звук с пульта и записать его. В силу многих причин, новоявленные звукорежиссеры сразу вклиниваются в процесс работы и минимальных знаний им хватает для проведения вечера или банкета, и поэтому мы часто слышим на таких записфх в видео, свистящий микрофон или перегруз на звуке в колонках.
Как настроить микшер (для записи звука и онлайн-трансляции)
Пример подключения нескольких микрофонов к микшерному пульту, работа с шумом и чувствительностью на пульте. Настройка микрофонов. Устранение помех. Для диджея и звукорежиссера. Обзор регуляторов на пульте. Низкие частоты, средние частоты, высокие частоты. Качественная передача голоса. Куда крутить ручки? Подключение ноутбука к пульту. Порядок включения аппаратуры. Уровни выходов на пульте для микрофонов и музыки.
Настройка микшерного пульта к работе (пошагово и детально)
Гид по микшерам
Анонс
DJSTORE
В традиционном понимании микшер являет собой единый хаб, к которому подключено все студийное оборудование, именно поэтому микшерная консоль по праву считается сердцем студии. Не смотря на то, что многие музыканты отдают предпочтение работе с компьютером, преимущества микшерного пульта неоспоримы. Конечно, работа с ПО несколько бюджетнее и иногда удобнее, но все же недостаток тактильных ощущений работы с настоящим устройством заметно сказывается на мотивации саунд-продюсера или звукорежиссера.
Введение
Для создания полноценного сетапа микшер станет ключевым звеном, именно его рекомендуется приобретать в первую очередь, если у вас большое количество инструментов. На сегодняшний день рынок предлагает большой выбор микшерных пультов, различных между собой по функционалу и форм-фактору.
Изначально микшерная консоль разрабатывалась для использования в студийных условиях или во время живых выступлений. Однако с течением времени появились «универсальные» микшеры, которые можно использовать в самых разных ситуациях. И все же, для чего бы вы не подбирали микшер, важно постараться предусмотреть возможную дальнейшую эксплуатацию. Количество входов и выходов – одна из ключевых характеристик, на которые стоит обратить внимание. Маленькая подсказка – пусть лучше будет пара лишних, чем их нехватка.
Виды микшеров
Аналоговые микшерные пульты
Многие саунд-продюсеры отдают предпочтение серьезным аналоговым микшерам, чему есть 2 объяснения: теплое звучание и простой, понятный интерфейс. Схожесть интерфейсов позволяет пользователю быстро разобраться с управлением новой модели микшера. Звучание аналогового эквалайзера сложно не оценить, именно поэтому инженеры проводят долгие часы в попытках сымитировать аналогичное звучание на цифровых системах.
Цифровые микшерные пульты
Цифровые микшеры предлагают схожие с аналоговым микшером функции, ключевая разница заключается в процессе работы. Работа с цифровым микшером может стать настоящим испытанием: функции, которые у аналогового микшера находятся буквально под рукой, у цифрового могут быть спрятаны далеко в меню управления. Но после этого станет видна вся мощь цифрового микшерного пульта: сигнальный процессинг на борту, хранение целых миксов и параметрическая автоматизация. Производительность цифровых микшеров позволяет им одновременно запускать эффекты и сигнальный процессинг, зачастую при этом предоставляя компрессоры, ревербераторы и другие эффекты на каждый канал, не требуя дополнительного внешнего оборудования. При этом настройки всех каналов для различных миксов могут храниться в памяти пульта и могут быть вызваны за секунду, не требуя постоянных манипуляций с регуляторами. По этим причинам цифровые консоли пользуются большой популярностью на концертных площадках.
USB/FireWire
Микшеры со встроенным интерфейсом могут работать как обычные аналоговые (и реже даже как цифровые) консоли. Если вам необходим аналоговый микшер для работы в связке с компьютерным софтом, тогда микшер с USB или FireWire интерфейсом станет отличным решением. Некоторые из них содержат в себе простой 2х канальный стерео аудиоинтерфейс, который подает в DAW только звук с Main Out. Более совершенные модели могут предлагать многодорожечную запись и микширование. Часто они поставляются с каким-либо софтом в комплекте.
Микшеры с усилением
Большой популярностью микшеры с усилением пользуются у выступающих вживую музыкантов и небольших площадок (баров, клубов). Это достаточно удобное и бюджетное решение для тех, кому нужна быстрая организация рабочего места – нужно всего лишь подключить микрофоны и инструменты ко входам, а АС – к выходам. Пожалуй, единственный недостаток микшера с усилением заключается в том, что, если в последствие вам понадобится дополнительное усиление, то подключение других АС и усилителей может оказаться в некоторых случаях непростым.
Особенности
Подавляющее количество микшеров обладает схожим функционалом, существенное отличие составляет количество каналов.
Входные каналы
Подгруппы
Подгруппы (Sub, Submix) позволяют группировать отдельные каналы до того, как сигнал с них будет отправлен в мастер секцию. Фейдер (или два) дает возможность пользователю полностью контролировать уровень группы, что актуально для бэк-вокала и ударных. Они могут иметь собственные выходы для многоканальной записи, а также инсерты и\или aux посылы. Микшеры с подгруппами обладают набором кнопок рядом с канальными фейдерами для определения маршрутизации сигнала.
Мастер секция
Именно в мастер секцию приходит сигнал со всех каналов, здесь с ним проводится дальнейшая работа до того, как он будет передан на выходы. Здесь также могут располагаться инсерты для внешней динамической обработки и элементы управления эквалайзером и эффектами.
Канальные дорожки
Предусиление
EQ (эквализация)
Эквалайзер необходим для обрезки и регулирования специфических частот звука. Существуют различные типы эквалайзеров, но на микшеры чаще всего установлен параметрический эквалайзер, иногда – графический. Параметрический эквалайзер предлагает до 3 кнобов (ручек) на канал – усиление полосы, центральная частота и полоса пропускания. Такие эквалайзеры, которые предлагают все 3 вышеуказанных элемента, называются полностью параметрическими, а те, у которых доступно только управление гейном и частотой – полупараметрическими эквалайзерами. Графический эквалайзер функционирует на фиксированном количестве частот, каждая управляется слайдером.
Фильтр высоких частот
ВЧ фильтр (HPF) обычно расположен чуть ниже регулировки гейна, он обрезает ненужные низкие частоты. Большая часть подобных фильтров имеет фиксированную частоту, около 100Hz, но бывают и исключения.
Фантомное питание
Большинство конденсаторных микрофонов и ди-боксов требует электрического питания для работы. Для таких целей и существует фантомное питание. Обозначается как +48v или же Phantom. В зависимости от микшера, фантомное питание может включаться на каждом канале отдельно или же подаваться на группу каналов. Подается по тому же кабелю, что и аудиосигнал.
Direct outs (Прямые выходы)
Direct outs обычно находятся на каждом канале микшера. Они позволяют выводить сигнал с канала на специальный выход в необработанном виде, без прохождения сигнала через эквалайзер ячейки.
Инсертные входы
Инсерт предоставляет из себя и вход и выход, выполненные на одном TRS джеке. Обычно они размещены рядом с входной секцией и используются для подключения внешней обработки на канале, как правило для подключения компрессора, гейта, де-эссера и т.д.
Aux – входы\выходы
Aux’ как правило используется для подключения внешних процессоров эффектов и посыла сигнала с одного или нескольких каналов на внешние устройства. Уровень сигнала с каждого канала управляется отдельной ручкой. Таким образом можно сделать, что, к примеру, на одном канале к вокалу подмешна сильная реверберация, а на втором канале ее нет совсем, или же она существенно меньше.
Aux посыл также используется для обеспечения разделения миксов, например, когда нужно использовать несколько пар наушников в студии, с разной громкостью инструментов для музыкантов. В этом случае важно использовать прослушивание до фейдера громкости. О том, что это такое, будет рассказано дальше.
Pan кнобы (сокращенно от «панорама») управляют балансом каждого сигнала канала, который посылается на левый и правый выходы – центральная позиция ручки посылает одинаковое количество на оба. Если кратко, панорамные регуляторы позволяют плавно изменять соотношение уровня сигнала, поступающего на каждый из каналов шины.
PFL/AFL
PFL (прослушивание до фейдера громкости) и AFL (прослушивание после фейдера громкости) обозначают приоритетность маршрутизации сигнала или режима соло на одном или нескольких каналах для различных целей.
PFL посылает сигнал на мониторный выход независимо от позиции канального фейдера и одновременно может заглушать (мьютировать) остальные каналы. Другими словами, PFL позволяет устанавливать режим соло на канал, где бы ни был фейдер. AFL осуществляет аналогичную функцию, но при этом сохраняет эффект канального фейдера.
Важно то, что у большинства консолей эти процессы имеют воздействие только на мониторный выход. Кстати, PFL и AFL (но чаще AFL) также известны как режим ‘соло’.
Кнопка «Mute» заглушает выбранный канал(ы) независимо от позиции фейдера. После ее нажатия пользователь может вернуть прежнее состояние канала без переустановки уровня.
Фейдер
Фейдеры расположены в верхней части каждой канальной дорожки, они управляют уровнем сигнала, который посылается на главный выход. Фейдер наглядно отображает выставленный уровень.
Балансный и небалансный
Эти термины необходимы для обозначения перехода сигнала от источника.
Балансное подключение подразумевает, что звуковой сигнал проходит по 2 разным проводникам в дополнение к земле. Эти проводники передают один и тот же сигнал, но на одном проводе этот сигнал инвертирован. Инверсия сигнала влечет за собой исключение шумов и наводок на конце приемного устройства, которые могли возникнуть на кабеле во время прохождения сигнала.
Для небалансной передачи сигнала нужен только один проводник и одна земля. Как раз потому, что лишь один провод передает сигнал, это подключение называется небалансным. Стоит отметить, что с увеличением длины кабеля уровень шума будет увеличиваться.
В сравнении с небалансным подключением, балансное обладает парой преимуществ:
Заключение
Количество микшеров на сегодняшний день очень велико, и все они различаются между собой и качеством, и функционалом.
При выборе все зависит от того, в каких условиях и для насколько масштабных задач будет использоваться микшер.
Для небольших домашних записей в 1-4 канала правильнее будет использовать хороший аудиоинтерфейс с необходимым количеством каналов на вход, а недорогие пульты не использовать вообще.
Для коммутации инструментов в студии аранжировщика, репетиций, небольших выступлений — аналоговые пульты.
Для серьезной концертной деятельности, средних и больших площадок, проката, студий среднего бюджета — цифровые или аналоговые консоли.
Для серьезной студийной работы — аналоговые консоли с характерным звучанием (SSL, Neve, Trident, Avid, Toft Audio, API и подобные).
