Компания Hitachi, в 1984 году выпустила новую модификацию межблочного кабеля SAX-102. При его производстве была использована технология Oxygen Free Copper (OFC) использующая бескислородную медь. После этого многие компании начали развивать данную технологию, стараясь получить максимально чистый материал, который можно использовать в различных производственных процессах. Чем интересен данный материал?
Преимущества кабеля произведенного по технологии OFC
Улучшенная проводимость
Кабель, изготовленный по данной технологии, имеет более высокую проводимость, по сравнению с классическим кабелем на всех частотах. Это значительно сокращает все виды потерь, при прохождении тока по проводнику. Стоит отметить, что стоимость кабеля по технологии OFC, значительно выше, чем обычного кабеля. Поэтому, при решении стандартных задач, проще и дешевле поставить стандартный кабель, но большего диаметра.
Постоянность характеристик
В отличие от кабеля, который произведен по обычной технологии, жилы, изготовленные по OFC, не подвержены внутренней коррозии. Поэтому, в процессе эксплуатации, их технические характеристики остаются неизменными. Это очень важно, если кабель используется при повышенной влажности, в музыкальном оборудовании, а также в местах, куда, после монтажа, трудно добраться.
Широкий ассортимент продукции
Стоимость кабеля из бескислородной меди на данный момент не так уж высока. Поэтому выпускается широкий ассортимент кабеля, что позволяет точно подобрать его под определенную задачу, и свести к минимуму неоправданные затраты.
Развитие технологии производства бескислородной меди
Металл, проводящий электрический ток, состоит из гранул, которые имеют кристаллическую структуру. В местах переходов, возникают нарушения структуры. Это происходит из-за наличия в металле примесей. Окислы являются наиболее часто «преградой» для прохождения электрического тока. Поэтому, чем меньше кислорода, тем меньше окислов. Стандартная медь имеет 5000 гранул окислов на 1 метр кабеля.
Развитие технологии бескислородной меди можно разделить на три стадии
Бескислородная медь и её разновидности
OFC получают отливом, и последующим вытягиванием идеальных гранул методом «холодной протяжки» через фильтр. Для производства используется очень чистая медь. Часто пишут, что её чистота 99,999999..%, но это не правда. Такая чистота характерна только для «идеальных» гранул. После того как сырье пройдет через фильтр, она изменит структуру и в неё попадут примеси, содержание и распределение которых очень трудно регламентировать.
С помощью улучшенной технологии OFHC удается снизить содержание окислов до 1000 гранул на 1 метр кабеля.
Метод получения меди Linear Crystal Oxygen Free Copper, дает возможность снизить количество гранул на 1 метр до показателя 200 единиц.
ОСС – монокристаллическая медь
Профессор Оно разработал технологию непрерывной вытяжки меди из сплава. Исследователь смог получить гранулу-кристалл, вытянутую на 125 метров. Такая технология позволяет получить гранулы, которые по своей длине сопоставимы с куском кабеля. При этом в кабеле есть минимум переходов между кристаллами.
В 1988 году компания AudioQuest разработала технологию получения функционально совершенной меди – FPC. Получение меди осуществляется методом очень медленного литья в форму с малым диаметром. Это позволяет получить почти идеальный монокристалл. После этого, полуфабрикат вытягивают и получают кабель. Если требуется жила диаметром 0,15 – 0,25 кв.мм., то заготовку можно вытянуть до 200 метров, а если диаметр – 0,03 – 0,05, то до 1500 м. При такой технологии получают медь чистотой 99,99997%.
Композитная медь
Чтобы получить сплав с определенными характеристиками, то в чистую медь добавляют другие металлы. Чтобы повысить проводимость кабеля на высоких частотах, кабель покрывают оловом или серебром.
Область применения кабеля из бескислородной меди
Чтобы получить чистое звучание, бескислородную медь применяют в профессиональных наушниках. Кабель из такой меди используют разнообразных аудиоустройствах высокой ценовой категории. Это дает возможность в течение долгого времени сохранять изначальные технические характеристики оборудования.
C недавнего времени стали производить UTP кабель из безкислородной меди. Он позволяет уменьшить сечение проводников и увеличить расстояние передачи сигнала. Если длина сегмента компьютерной сети построенной на обычном кабеле не может превышать 100м, то на кабеле UFC это расстояние может быть увеличено в 1,5 раза.
Технически чистая медь (Tough Pitch Copper, TPC) – тип металла, обычно используемого в в кабелях широкого назначения, например силовых кабелях и многих недорогих аудиокабелях. Технически чистая медь выплавляется один раз и формируется в виде цилиндрического проводника (проволоки), после чего остывает. Эта проволока многократно протягивается, пока не достигнет требуемого диаметра.
Технически чистая медь содержит примерно 300-500 миллионных долей кислорода и других примесей, что считается чересчур высоким уровнем для серьезных аудиоприложений. При использовании технически чистой меди в акустических кабелях потеря тонких деталей приводит к «глухому» звучанию аудиосистемы.
Бескислородная медь (OFC)
Способ получения бескислородной меди (Oxygen Free Copper, OFC) был разработан в Японии в 1975 году – к этому времени становилось все более очевидным, что качество звучания связано с качеством меди и ее обработкой в процессе производства кабеля.
Бескислородная медь производится при помощи экструзионного процесса в бескислородной инертной атмосфере. Благодаря этому достигается пониженное содержание кислорода (10 мг/дм3) по сравнению с технически чистой медью и улучшенная проводимость (на 0,5-2% лучше, чем у технически чистой меди). Таким образом, бескислородная медь позволяет создавать аудиокабели значительно более высокого качества. Проводники высокой степени очистки звучат гораздо чище, чем такие же из технически чистой меди, поскольку они содержат меньше пограничных участков между кристаллами металла, которые вызывают потери сигнала. В кабелях Atlas используется только бескислородная медь.
Бескислородная медь с линейными кристаллами (LC-OFC)
В 1975 году компания Hitachi разработала собственный метод снижения зернистости меди, то есть уменьшения количества границ между кристаллами проводника. LC-OFC – запатентованный Hitachi процесс и их эксклюзивный продукт. После экструдирования медная проволока вновь нагревается (отжигается), благодаря чему снижается число примечей между границами кристаллов, а длина кристаллов увеличивается. Типичный кристалл в проводнике LC-OFC диаметром 1 мм имеет длину 130 мм – по сравнению со всего лишь 4 мм в проводниках из технически чистой и бескислородной меди. Компания Atlas Cables не использует LC-OFC – лучшие результаты дает медь ОСС, получаемая по методу Оно.
Медь, получаемая по методу непрерывного литья Оно (OCC)
В 1985 году профессор Оно из Технологического института Чиба (Япония) запатентовал метод ОСС для вытягивания монокристаллической меди из расплава. Обычно при застывании чистого металла его кристаллы образуют особый геометрический узор, “растущий” подобно тому, как растут ветви деревьев. У каждого из кристаллов есть границы, действующие как потенциальный барьер с нелинейным сопротивлением. Эти границы препятствуют свободному прохождению электрического тока.
В технологии ОСС после прохождения через литейную форму экструдированный металл разогревается заново, благодаря чему по краям заготовки образуются границы единой кристаллической структуры. Затем заготовка вытягивается, образуя цельный проводник. В проводнике диаметром 0,3 мм, изготовленном по методу Оно, длина кристалла достигает 125 метров!
Преимущества этой технологии очевидны – из-за отсутствия границ между кристаллами не нарушается целостность аудиосигнала, а принимающее оборудование получает больше информации, что приводит к повышению детальности звучания. В топовых кабелях Atlas используется медь ОСС.
Сравнение между типами меди (проводники диаметром 0,3 мм)
Сколько должен стоить кабель в Hi-Fi системе? Влияет ли кабель на звучание? Нонейм или Oyaide? Имеет ли смысл замена не только акустических и межблочных кабелей, но и силовых? Сегодня с помощью опыта активного участника сайта под ником Alex попытаемся сорвать покровы над темной кабельной темой добавив сюда луч света в виде его статьи.
Наверняка подними я данную тему в середине 80-х годов прошлого века койко-место в палате вместе с Наполеоном, Гитлером и прочими личностями, страдающими манией величия, мне было бы обеспечено. Но,то ли времена теперь другие, то ли люди. Скорее последнее, а времена –они всегда те. Вобщем как бы то ни было, а собрав современную систему, человек вольно или невольно озадачивается вопросом покупки межблочных, акустических или силовых кабелей. Попробуем разобраться что это даёт на практике, насколько это необходимо, и где на самом деле правда, а где миф. Начнем с кабеля силового, то есть того, посредством которого Ваш аппарат получает питание от электросети. Конечно АБСОЛЮТНО любой электроприбор укомплектован данным кабелем ещё на этапе производства. Причём существует два вида сетевых шнуров: съёмные и несъёмные. Практически вся современная аудиоаппаратура укомплектована съёмным сетевым шнуром.
В винтажной аппаратуре наоборот: съёмный сетевой кабель имеет незначительное количество моделей из самых верхних линеек и, как правило, выпущенных после 1985 года. Соответственно просто взять и заменить силовой кабель на винтажном аппарате не получится-необходимо устанавливать сетевую колодку на заднюю панель,что требует не только паяльник и кусачки,но ещё, как минимум и дрель.
Топовая Yamaha CA-2000 и ее кабель-дистрофик
Соответственно возникает вопрос: а насколько это всё необходимо и необходимо ли вообще. Начну с того,что далеко не все аппараты чувствительны к замене силового кабеля.
Можно ли на эту сумму купить хороший кабель? Новый в магазине-нет. На вторичке — можно приобрести либо хороший акустический провод 2-3 метровой длины либо пару межблоков начального (по меркам кабельной иерархии) уровня. На сетевой провод денег уже не хватит. Получается что рекомендация про 10 процентов может сработать лишь при стоимости всей системы от полумиллиона и выше. Теперь повернёмся «лицом к народу». Стоимость системы у среднестатистического любителя музыки 100-120 тысяч. Что можно купить на 10% от данной суммы? Китайский акустический провод сечением от 2,5 до 4 стоимостью 250-300 рублей за метр (6 метров Х300=1800) Восемь штекеров типа «банан» или «лопатка» — ещё примерно 1200. Межблочник из аудиомаркета типа «Эльдорадо» (3000 рублей) с серъёзным внешним видом,но более почти ничем не отличающимся от копеечных шнурков из 80-х. Итого шесть тысяч-уложились в 5 %. Дало это что то системе? Какой то минимум-да. Этот минимум дал акустический кабель. Может что то дал и межблок но система данной ценовой категории не обладает разрешением чтобы вы смогли услышать все нюансы.
Есть другой путь позволяющий добиться более впечатляющих результатов при относительно невеликих финансовых вливаниях. Это покупка неразделанного кабеля метражом. Что называется «в нарезку»(пример интернет магазин Allcables).
Покупка нового в салонах-удар под-дых: если пять лет назад цены на стереопару начального уровня начинались от 5 тысяч,то даже не представляю теперешнюю ситуацию. Поэтому лучше всего всё та же «нарезка» о которой сказано выше. С одним «но»: внимательно отнеситесь к подбору RCA- штекеров. Если у вас винтажный усилитель и гнёзда расположены слишком тесно, многие современные штекеры, особенно с цанговым зажимом-введут вас в ступор. Ну и наконец последняя общая рекомендация(частично я повторяюсь,но всё же…) Прежде чем покупать кабель, силовой, акустический, межблочный — убедитесь что ваша система восприимчива к его замене. В противном случае вспомните рекламу «Доси» : «Если не видно разницы-зачем платить больше?!» Чаще всего восприимчивы к замене кабеля аппараты бюджетного или ультрабюджетного уровня. То же самое относится ко всякого рода виброразвязывающим конусам, платформам, фрактальным (хорошо что не ректальным) диффузорам.
Naim на виброразвязывающих конусах Cold Ray
Аппараты высокого ценового сегмента на подобные ухищрения реагируют слабо или не реагируют вовсе. Соответственно если ваш тракт состоит из недорогих компонентов,деньги которые вы готовы потратить на кабель целесообразнее вложить в компонент более высокого класса-эффект от такого апгрейда будет выше. Кабель-не панацея,а лишь тонкий инструмент для подстройки звука системы в целом и заниматься данным процессом лучше тогда,когда ваша система создана и её звучание устраивает вас в целом.
О моём «кабельном» опыте.
Наигравшись с домашним кинотеатром и многоканальными фонограммами году эдак в 2007-2008 я начал восстанавливать стереосистему. И как раз в самом начале этого процесса меня посетил приятель у которого был то ли Джокер в рукаве,то ли рояль в кустах. Вобщем он принёс акустический кабель NordOst Blue Heaven и аналогичный межблочник.

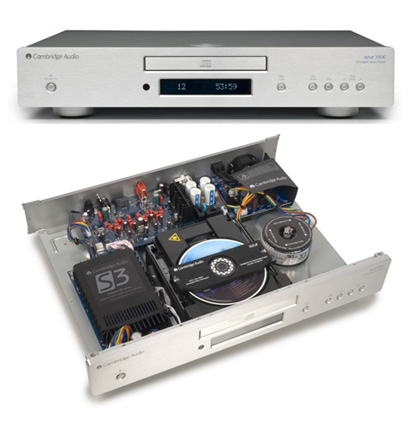

У меня на тот момент был проигрыватель CD Cambridge Audio Azur 350,640-й ресивер этой же марки и (о ужас!)колонки JBL E60.
Акустический кабель был китайский из хозяйственного магазина. Межблок-тоже какой то китайский Белсис. Подключив всё это «хозяйство» посредством «НордОста» я был поражён насколько изменился звук. И изменился естественно в лучшую сторону. Вернув на место свои шнурки и включив связку заново я понял: слушать так,как было я это уже не смогу. Поэтому в течении двух-трех последующих недель я был занят поискам кабеля. В итоге из соседнего Новосибирска я привёз межблочник SupraEFF-ISL (первая и последняя покупка вслепую,но мне повезло-кабель оказался весьма неплох.
Он и сейчас трудится в моей системе,правда на второстепенных ролях). А в родном Омске я нашёл Норд Ост, правда не посеребрённый БлюХэвен, а медный Flat Line кажется.
Далее следовал перерыв(в кабелях,но не в аппаратуре). Вторая волна накатила год спустя. Очередной знакомый принёс межблочник Monster Cable(Z200i Reference ) и акустический Monster Z3 Reference.
Послушав данные провода несколько дней и убедившись в примерном равенстве «монстровского» межблочника с «Супрой» и превосходстве Зет третьего над НордОстом я оставил себе оба. Через какое то время этот же знакомый принес пару силовых «Transparent»-и я опять был сражён изменениями в звуке. Соответственно эти кабели опять сменили прописку. Потом к ним добавился Furutech.
Самым лучшим межблочником в моей системе,как впрочем и самым дорогим,стал Oyaide Tunami Terzo.
Я не словом ни обмолвился о материалах из которых изготавливают кабели. По сути материал один : OFC медь(Oxygen Free Copper), что в переводе означает : бескислородная медь. У хорошего кабеля она высшей очистки 99,99 (впрочем девяток после запятой может быть сколько угодно-это зависит от маркетолога предприятия).
На этом изображении вы можете видеть чистая OFC медь и зависимость чистоты ее структуры от скорости литья. Чем выше скорость литья, тем хуже однородность.
Встречаются медные кабели с серебряным напылением — это даёт небольшую прибавку по ВЧ.
Если Вам не хватает ВЧ в вашей системе — можете поэкспериментировать с таким кабелем. Даёт ли что то в звуке напыление на соединительные штекеры RCA того же серебра,золота,родия и прочих элементов таблицы Менделеева — думаю на этот вопрос внятно не ответит никто. То что подобное напыление защищает от окисления-ежу понятно, но данную проблему можно решить гораздо дешевле.
ДОПОЛНЕНИЕ
от нашего активного участника под никомCapitan Tenkesh:
Такой же примерно путь прошел и я тоже конечно тернистый. но если забить на все и сказать что кабель клотц в моей системе меня устраивает на все 500%, тогда конечно и слушать и сравнивать не надо. кроме того можно избежать не нужных трат без которых вряд ли можно к чему то прийти. Но хватит философии. Как влияет метровый отрезок сетевого кабеля от усилителя или сд, когда вся линия приходящая к розетке и не только, сделана непонятно из чего. А вот питьевая вода приходящая в дом по старым ржавым сталинским трубам и на конечном этапе проходя через качественный фильтр….о боже. ее даже можно пить. Попался мне как то сетевик Van den hul meinsstreаm hibride bs.
В описание сказано что кабель обладает фильтрационными способностями. Что это такое?? Для меня темный лес, включил в усилитель стандартный компьютерный кабель. Повернул ручку громкости без сигнала до упора, в колонках жуткий фон и наводки. Поставил Hul — зловещая тишина, настолько зловещая что засомневался работает ли усилитель, оказывается работает. Почему такое происходит ответ прост не знаю. В школе по физике было 3-. Насчет межблочного supra eff-1 очень теплые воспоминания, очень музыкальный кабелек, до сих пор бы пользовался, но все познается в сравнении. Попался Inakustik referenz nf-1302 — понравился еще больше.
Вообще пришел к выводу что кабель в каждой системе звучит по своему слушать надо только в своей. И не обязательно он должен быть дорогим. Долгое время пользовался kimber pbj, что о нем только не писали, но кабель весьма неплох при внешнем спокойствии и уравновешенности вынимает из музыки все до нитки.
Еще играет важную роль сетевая колодка power distrybutor..но ценны на них.
Вот такой немецкий стоит тоже не плох..
Вот такой имел Audioquest king cobra, ну все в нем хорошо динамика разрешение выше всяких похвал собранный бас верха не красит, но вот вокальные партии звучат как то отрешенно, механически что ли, без жизненно. Неодушевленно. Слушали Леонарда Коэнна, затем поставили audio note an-c и вот тут настал момент истины — волшебный голос Коэна стал еще более волшебным, хотелось слушать бесконечно.
Повторюсь еще раз — это сугубо личное мнение основанное на том с чем сталкивался и оно только мое.
Больше мнений и обсуждений вы можете узнать перейдя в ветку на форуме по этой ссылке.
