Что значит кабель симметричный
Основы звукотехники. Несимметричное и симметричное соединения
Электрический кабель — один или несколько изолированных проводников (токопроводящих жил), заключенных в защитную (обычно герметичную) оболочку. Применяется для соединения приборов и источников тока, передачи на расстояние электроэнергии (силовой кабель) и в качестве среды для передачи сигналов.
Несимметричное соединение (Unbalanced)
Это простейшая из всех возможных схема соединения, которую все неоднократно видели в школе на уроках физики – источник тока и прибор соединены друг с другом двумя проводами. Электричество идет к прибору по одному проводу и уходит от него по другому, прибор работает. Все просто. И дешево. Но если брать в расчет нежелательные сигналы (помехи), которые могут возникать в кабеле, все становится не таким простым.
Если рядом с такой простейшей системой начать разговаривать по мобильному телефону или где-то поблизости окажется силовой кабель, электромагнитные волны от телефона и магнитные поля кабеля начнут наводить электрические сигналы в проводах нашей несимметричной схемы. Если при таких обстоятельствах прибором в схеме является, например, микрофон, аудитория будет «порадована» жужжанием и визгом. Поэтому несимметричное соединение – это не всегда лучшее соединение. Чем длиннее несимметричный кабель, тем больше вероятность возникновения помех, поэтому не рекомендуется использовать несимметричный кабель длиной более 3 метров. Такой вид кабеля можно часто увидеть в домашней аудио-аппаратуре (в непрофессиональных комплектах звуковой техники в основном все кабели несимметричные).
Симметричное соединение (Balanced)
Что же делать, если посторонние сигналы возникают в кабелях и проводах? Существует два выхода – либо убрать все источники электромагнитных возмущений от нашей схемы (задача практически невыполнимая), либо использовать для соединения симметричный кабель. Отличие симметричного кабеля – в наличии дополнительного провода (жилы). Т.е. в кабеле имеются положительный, или «горячий» провод (по нему сигнал передается без изменений) и отрицательный, или «холодный» провод (по нему идет тот же сигнал, но в противофазе). Вместе они называются сигнальный провод. При этом становится возможным сравнивать напряжение между положительным и отрицательным проводами. Как только рядом появляется мобильный телефон или силовой кабель (внешние источники помех), они начинают влиять на сигнал в двух проводах симметричного кабеля совершенно одинаково. На входе на принимающее устройство из положительного сигнала вычитается отрицательный, при этом помехи вычитаются сами из себя (компенсируются) и не оказывают влияния на исходный сигнал. Таким образом, сигнал передается без искажений. Стандартным соединением симметричных кабелей является трехконтактный XLR – разъем (положительный, отрицательный и заземляющий провода).
Следует помнить, что симметричный кабель не устраняет исходный уровень шума, он только позволяет избавиться от дополнительных шумов, которые возникают при передаче сигнала. Симметричные кабели стоят значительно дороже и используются главным образом для профессиональной звуковой техники в случае необходимости передачи слабых сигналов и передачи сигнала на большие расстояния.
Нашли ошибку? Выделите и нажмите Ctrl + Enter
Симметричные кабели для построения сетей доступа
Ради минимизации расходов на создание сетей доступа операторы связи отказываются от оптики в пользу симметричных кабельных решений.
Если строительство магистральных линий связи на сегодня в основном завершено, то создание той части сетей доступа, которая предоставляет услуги широкому кругу частных пользователей, находится в самом разгаре. Физический уровень этих сетей реализуется на основе кабельных трактов или средств радиосвязи. Беспроводный доступ достигает необходимого уровня эффективности только в отдельных случаях, поэтому мы исключим его из рассмотрения.
Для исполнения «кабельного варианта» может привлекаться оптическое, медножильное и комбинированное (гибридное) решение, причем два последних заметно более популярны, чем чисто оптический подход. Благосклонность операторов связи к электропроводным решениям имеет объективную основу: как показывает анализ трафика на абонентском участке сетей доступа, высокая пропускная способность оптического кабеля в большинстве случаев оказывается невостребованной. Среднестатистический «белковый» пользователь не в состоянии воспринимать всю ту информацию, которая поступает к нему со скоростью свыше 50 Мбит/с – и тем более он не в состоянии наполнить обратный канал столь же скоростным потоком. Де-факто это означает, что основным типом аппаратуры, обслуживающей «последний метр последней мили», становится 100 Мбит/с FastEthernet.
Физический уровень и сети доступа, и СКС строится на однотипной элементной базе. Однако, в отличие от СКС, в современных реалиях заказчик (пользователь интернета) не оплачивает строительство соединительной линии до провайдера. Последний же компенсирует свои расходы из абонентской платы, т.е. стоимость элементной базы для него критична. С учетом этого и из соображений минимизации CAPEX и OPEX основным типом аппаратуры на современных сетях доступа становится 100 BASE-TX, известный также как IEEE 802.3u, а сама кабельная линия строится на симметричном LAN-кабеле.
Еще одно преимущество отказа от оптической технологии – это возможность существенно уменьшить большие формальные инвестиции в проект и снизить требования к уровню оснащенности и культуры персонала. Последние обстоятельства бывают особенно важны для региональных компаний.
Структура и требования симметричной линии

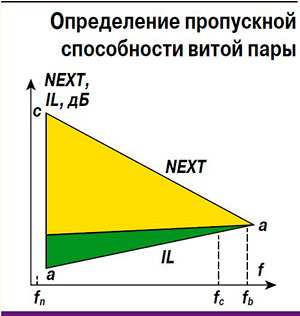

Основные особенности электропроводной симметричной линии сети доступа определяются условиями, которые задаются областью их инсталляции. С системной точки зрения они состоят в следующем:
Достигаемый за счет этого выигрыш в помехозащищенности может быть использован как для улучшения качества функционирования линии, так и для наращивания ее протяженности сверх нормативных 100 м, характерных для кабельных трактов СКС.
Одновременно на сетях доступа заметно увеличивается средняя протяженность тракта: так, по данным Ростовского филиала ПАО «Ростелеком» до 20% абонентов подключаются к интернету по трактам протяженностью более 100 м. Причина в том, что из-за отсутствия в типовых жилых зданиях выделенных технических помещений приходится отказываться от характерной для офисов многоуровневой структуры в пользу централизованной архитектуры.
В Российской Федерации действуют два стандарта, ГОСТ Р 53538-2009 и ГОСТ Р 54429-2011, нормирующих характеристики кабелей с медными жилами для цифровой передачи, которые могут применяться на сетях доступа. Основное отличие между ними в том, что в первом случае характеристики задаются в частотном диапазоне до 2 МГц на длине в 1 км, а во втором – в диапазоне 1–100 МГц и выше, на длине в 100 м.
Поскольку в первом случае не обеспечивается достаточная ширина полосы пропускания, в дальнейшем мы ограничимся изделиями, выполненными по ГОСТ Р 54429-2011 (они называются LAN-кабелями). В этом нормативном документе в явном виде указано, что LAN-кабели сетей доступа могут иметь несколько худшие передаточные параметры, что, однако, не сказывается на технико-экономической эффективности создаваемых линий. Фактически это означает, что стандарт допускает отход от канонического для СКС принципа универсальности и переход на специализированные изделия. Эта особенность открывает перспективы модернизации конструкции симметричных кабелей из витых пар, и главной целью их оптимизации становится снижение капитальной части финансовой нагрузки на оператора связи.
Мы рассмотрим направления реализации такого подхода, доведенные до уровня практического внедрения.
Малопарные горизонтальные кабели
Ограничение на скорость передачи до 100 Мбит/с позволяет применять в качестве активного сетевого оборудования устройства с интерфейсами 100 BASE-TX, работающие по двухпарной схеме. Двухпарные кабели, запрещенные для установки в СКС, допускаются на сетях доступа. Отпускная цена такого кабеля ниже, чем у стандартного четырехпарного, из-за меньшей материалоемкости.
Производство LAN-кабелей отличается высокой степенью автоматизации, поэтому заводская цена этих изделий определяется преимущественно стоимостью сырья. Существенные колебания мировых цен на медь и нефть в последние годы не позволяют провести точные расчеты, но если допустить, что медь и пластик вносят равный вклад в стоимость четырехпарного изделия, то переход на двухпарный вариант, по оценкам, дает выигрыш в стоимости в значимые 25%.
Дополнительное преимущество двухпарных кабелей – большая гибкость и меньшее поперечное сечение. Это особенно важно для фокусной области их применения, учитывая недостаточные размеры стояков современных жилых зданий и их захламленность не только другими кабелями, но и просто строительным мусором.
Для производства двухпарные LAN-кабели выгодны тем, что в их случае заметно проще выполнить нормы по параметру структурных обратных потерь SRL, за счет чего можно формировать кабельный сердечник из проводов одинакового диаметра.
Среди основных недостатков малопарных LAN-кабелей следует отдельно упомянуть невозможность гигабитных скоростей передачи и сложность их массового применения для создания сетей управления инженерными системами здания (вентиляция, водоснабжение, контроль доступа и т.д.), роль которых в последнее время быстро повышается и к обслуживанию которых вполне может подключиться оператор связи.
Кабели с биметаллическими проводами
При работе сетевых интерфейсов 100 BASE-TX на частотах в десятки мегагерц заметно проявляется поверхностный эффект: вытеснение тока на поверхность провода. В этой ситуации можно применять двухслойные провода, в центральной части которых чистая электротехническая медь заменяется более дешевым металлом. В качестве заменителей могут использоваться: менее качественная медь с увеличенным удельным сопротивлением (изделия ССС), алюминий (изделия ССА), сталь (изделия ССS).
Наибольшее распространение получила так называемая омедненка – провод с центральной алюминиевой частью и медной оболочкой. Его сильные стороны – снижение не только стоимости (алюминий в разы дешевле меди), но и массы. Выигрыш по погонной массе достигается из-за меньшего удельного веса алюминия.
К сожалению, кабели с подобной структурой витых пар не позволяют получить высокую дальность связи: она, как правило, не превышает 70 м. Это заметно меньше, чем у обычного LAN-кабеля, который при скорости 100 Мбит/с устойчиво работает на длинах по меньшей мере 120 м. Свою роль здесь играет особенность интерфейсов 100 BASE-TX, которые передают информацию в базовой полосе. Шенноновская пропускная способность витой пары в графической форме пропорциональна площади треугольника abc на рисунке. Для «омедненки» она пропорциональна площади треугольника abd, которая меньше из-за повышенного коэффициента затухания на нижних частотах. Недостаток пропускной способности компенсируется уменьшением затухания за счет ограничения длины.
Результаты расчетов и экспериментов свидетельствуют о том, что кабели с биметаллическими проводниками на скорости не свыше 100 Мбит/с удовлетворительно функционируют при протяженности тракта не свыше 70 м. Чтобы повысить это значение, в начале 2016 г. стали применять биметаллические кабели с увеличенной толщиной медного слоя (дальность действия до 90 м), а также изделия класса ССС.
Кабели с уменьшенным диаметром жил
ГОСТ Р 54429-2011 не запрещает использовать при построении сетей доступа LAN-кабели с диаметром медных жил витых пар меньше 0,5 мм. Расчеты, подтвержденные экспериментами, показывают, что дальность связи до 120 м вполне обеспечивается изделиями с диаметром 0,44–0,46 мм при условии, что для их изготовления применяется качественная электротехническая медь и изоляция с малыми диэлектрическими потерями.
Проблема дистанционного питания не возникает в первую очередь из-за того, что этот сервис не пользуется особой популярностью при построении сетей доступа. Если такая необходимость появляется, следует помнить о том, что оборудование РоЕ (потребляемая мощность оконечного устройства не свыше 13 Вт) изначально рассчитывалось на кабели СКС категории 3 с диаметром жилы 0,4 мм.
Для удобства применения поставщики и производители обычно выделяют кабели этой разновидности в отдельную группу с собственной хорошо узнаваемой торговой маркой.
Кабели с увеличенной дальностью действия
Задача создания абонентских линий сетей доступа протяженностью свыше 100 м решается двумя способами. Один из них – применение репитеров (о котором пойдет речь ниже), другой – внедрение кабелей с большей дальностью действия, которые отличаются от обычных увеличенным диаметром жил витых пар. В качестве прототипа таких изделий обычно используются так называемые РоЕ-кабели категории 5е, которые были созданы для управляемых телекамер систем дистанционного наблюдения.
Относительно небольшой шаг скрутки изделий категории 5е дополнительно снижает коэффициент затухания. В сочетании с ограниченной (100 Мбит/с) скоростью передачи и упрощенной структурой линии это позволяет добиться дальности действия заметно больше 200 м (в известных автору случаях – до 270 м).
Применение репитеров
Возможность применения репитеров Ethernet обусловлена специализированным характером абонентских линий сетей доступа. Репитер восстанавливает форму и амплитуду сигнала, поступающего на его вход. Проведенные эксперименты показывают, что, несмотря на отсутствие полной регенерации, такие устройства позволяют по меньшей мере утроить протяженность линии без ухудшения качества ее функционирования.
Репитер – малопотребляющее устройство, поэтому он может питаться от источника РоЕ по свободным парам (четырехпарный линейный кабель) или в режиме «поверх данных» (двухпарное линейное изделие) от местного и удаленного источника. Сильной стороной этой техники является то, что она при необходимости работает в режиме «на транзит», обеспечивая работоспособность РоЕ-совместимого устройства на другом конце линии.
Проблема полевого тестирования
Из-за рабочих частот полосы 1–100 МГц симметричные тракты на основе LAN-кабелей в любом их исполнении нельзя тестировать традиционным связным измерительным оборудованием. Разработка же специализированных кабельных сканеров проблематична, поскольку потенциальный рынок сбыта таких приборов довольно мал.
Выходом в данной ситуации может стать использование стандартных кабельных сканеров СКС с дополнительным подтверждением конечного результата на соответствие нормам даже в случае индикации FAIL. При таком подходе потребуются дополнительно решить ряд задач, в числе которых:
Подведем итоги
Симметричные горизонтальные кабели имеют в ближайшем будущем хорошие перспективы для построения абонентских линий сетей доступа. Кабели, оптимизированные для решения этой задачи, целесообразно выделить в самостоятельный подкласс.
Сильные стороны ряда симметричных изделий могут быть реализованы только в случае высокой профессиональной квалификации проектировщиков, инсталляторов и обслуживающего персонала.
Функциональные возможности симметричных линий сетей доступа можно заметно расширить за счет предложения комплексного решения из линейных кабелей и активного сетевого оборудования.
Для тестирования их качества можно пользоваться существующими сканерами СКС при условии соответствующего выбора моделей измерения и интерпретации результатов инструментального контроля.
Основы звукотехники. Несимметричное и симметричное соединения
Несимметричное соединение (Unbalanced)
Это простейшая из всех возможных схема соединения, которую все неоднократно видели в школе на уроках физики – источник тока и прибор соединены друг с другом двумя проводами. Электричество идет к прибору по одному проводу и уходит от него по другому, прибор работает. Все просто. И дешево. Но если брать в расчет нежелательные сигналы (помехи), которые могут возникать в кабеле, все становится не таким простым.
Если рядом с такой простейшей системой начать разговаривать по мобильному телефону или где-то поблизости окажется силовой кабель, электромагнитные волны от телефона и магнитные поля кабеля начнут наводить электрические сигналы в проводах нашей несимметричной схемы. Если при таких обстоятельствах прибором в схеме является, например, микрофон, аудитория будет «порадована» жужжанием и визгом. Поэтому несимметричное соединение – это не всегда лучшее соединение. Чем длиннее несимметричный кабель, тем больше вероятность возникновения помех, поэтому не рекомендуется использовать несимметричный кабель длиной более 3 метров. Такой вид кабеля можно часто увидеть в домашней аудио-аппаратуре (в непрофессиональных комплектах звуковой техники в основном все кабели несимметричные).
Симметричное соединение (Balanced)
Что же делать, если посторонние сигналы возникают в кабелях и проводах? Существует два выхода – либо убрать все источники электромагнитных возмущений от нашей схемы (задача практически невыполнимая), либо использовать для соединения симметричный кабель. Отличие симметричного кабеля – в наличии дополнительного провода (жилы). Т.е. в кабеле имеются положительный, или «горячий» провод (по нему сигнал передается без изменений) и отрицательный, или «холодный» провод (по нему идет тот же сигнал, но в противофазе). Вместе они называются сигнальный провод. При этом становится возможным сравнивать напряжение между положительным и отрицательным проводами. Как только рядом появляется мобильный телефон или силовой кабель (внешние источники помех), они начинают влиять на сигнал в двух проводах симметричного кабеля совершенно одинаково. На входе на принимающее устройство из положительного сигнала вычитается отрицательный, при этом помехи вычитаются сами из себя (компенсируются) и не оказывают влияния на исходный сигнал. Таким образом, сигнал передается без искажений. Стандартным соединением симметричных кабелей является трехконтактный XLR – разъем (положительный, отрицательный и заземляющий провода).
Следует помнить, что симметричный кабель не устраняет исходный уровень шума, он только позволяет избавиться от дополнительных шумов, которые возникают при передаче сигнала. Симметричные кабели стоят значительно дороже и используются главным образом для профессиональной звуковой техники в случае необходимости передачи слабых сигналов и передачи сигнала на большие расстояния.
Симметричный кабель что это
Инфраструктура сетей электросвязи предполагает использование множества технических средств. Основным из них является проводной элемент, который и обеспечивает передачу информации. В качестве канала может выступать и радиочастота, и кабель. Второй вариант является самым практичным, поэтому его используют чаще. Впрочем, и в этой группе немало подвидов и различных модификаций направляющих сред. Становится все популярнее оптоволоконный кабель связи, но и традиционная проводка не теряет своих позиций на рынке. Привычная витая пара, в частности, ценится за ценовую доступность и относительную стабильность в передаче данных.
Применение кабелей
Провода такого типа используются для передачи разной информации. В частности, линии организуют для трансляции телевизионного сигнала, обеспечения телефонной связи и обмена цифровыми данными. Соответственно, может быть разное назначение с точки зрения масштабов и места прокладки. Существуют междугородные, межобластные и зоновые линии. По мере развития коммуникационных систем появилась и отдельная классификация сетей на городские и сельские. Линии прокладываются не только вне помещений, формируя воздушные и наземные каналы, но и внутри зданий для непосредственной связи с оборудованием. Привычный многим телефонный кабель, например, может быть подводным и настенным. Принадлежность к тому или иному классу определяет способ монтажа.
Устройство кабеля связи
В конструкции кабеля может использоваться несколько составных частей. Основу, как правило, представляет проводящий «сердечник», по которому и передается сигнал. Простейшим устройством располагают симметричные кабели, в которых используется два одинаковых провода, формирующих ту самую витую пару. Также следует отметить изоляционные материалы. Они представлены разными покрытиями, но наиболее часто встречается оплетка и внешняя изоляция, которой защищаются кабели. Линий связи могут предусматривать разные степени защиты для проводки в зависимости от условий эксплуатации и самого способа прокладки. Структурированную кабельную систему нельзя рассматривать без упоминания аксессуаров и вспомогательных приспособлений, позволяющих выполнить эффективный монтаж. В данную группу элементов входят различные коннекторы, разъемы, кроссовые панели и монтажные шкафы.
Виды оболочек
Как уже отмечалось, оболочка выполняет защитную функцию, поэтому в условиях использования на улице значимость этого материала повышается. Данное покрытие защищает не только проводник, но и слои изоляции, поскольку контакт влаги с покрытием может нарушить и даже испортить данный участок линии. Итак, оболочка состоит из армирующих и герметизирующих прослоек. В качестве материала для них может использоваться металл, пластик, резина и даже бумага. Особую роль в устройстве играет металл, поскольку он может выполнять функцию экранирования. Традиционные типы кабелей связи, в числе которых симметричные и коаксиальные, могут обеспечиваться экраном на основе металлического листа, сетки или фольги. Также существует целая группа оболочек, выполненных из поливинилхлорида. Это довольно практичный и функциональный материал, который в данном случае может выступать и элементом физической защиты, и полупроводником, и прослойкой для изоляции.
Коаксиальный кабель
Основу кабеля формируют два цилиндра с разными диаметрами, у которых ось совмещена. В то же время один из этих элементов помещен в другой, что формирует конфигурацию сплошного внутреннего проводника. Такие устройства применяются для трансляции в широком спектре частот. Наиболее высокой стабильностью в плане электрических качеств данный кабель связи отличается на частотах до 4 ГГц. По этой причине коаксиальные провода используются в радио- и СВЧ-системах, в компьютерных локальных сетях, а также в инфраструктуре обеспечения кабельного телевидения. Более того, провайдеры телефонной связи применяют этот кабель в прокладке магистральных сетей, что само по себе свидетельствует о высокой надежности изделия. Что касается оснащения защитной оболочкой, то для этого проводника используют весь диапазон практикуемых решений от бумажной обмотки до бронированной стальной ленты. В некоторых случаях кабель прокладывается и вовсе без защиты – в голом виде.
Симметричный кабель
В данном случае жилы скручиваются в изолированные группы, то есть витые пары. Такая компоновка создает обеим жилам цепи равные условия, что минимизирует воздействие проводов друг на друга. Также предотвращается взаимное перемещение жил на участках с изгибами и сохраняется круглая форма. Помимо классической парной скрутки, существует и четверочная конфигурация, а также двойные и гибридные компоновки. В целях облегчения корректного монтажа симметричного кабеля производители помечают каждую группу одним цветом. Базовыми оттенками, которые обычно используются в парах, являются красный и синий. Независимо от качества оболочки, кабель связи обеспечивается и внутренней обмоткой проводов. Для этого применяется цветная синтетическая или хлопчатобумажная пряжа.
Оптоволоконные кабели
Оптические кабели формирует двухслойное стекловолокно, выполненное из многокомпонентного или кварцевого стекла. К слову, диаметр такого волокна составляет 100-150 мкм. В качестве изоляции применяются армирующие и пластмассовые нити. Защитное покрытие выбирается в зависимости от условия эксплуатации, но спектр тот же, что и в случае с традиционными проводами связи. Важно отметить и разделение таких кабелей на многомодовые и одномодовые. Главное отличие между ними обуславливает размер сердечника, который может быть представлен одним или несколькими тонкими волокнами. Например, одномодовый кабель имеет толщину порядка 8-10 микрон, что способствует исключению межмодовой дисперсии. В свою очередь, сердцевина многомодовых волокон составляет до 60 микрон. Несмотря на высокую скорость передачи информации и надежность, такие каналы проигрывают одномодовым из-за дисперсионных искажений.
Кабели для спецназначения
В эту категорию попадают кабели, имеющие бронированный покров, который защищает основу от внешних воздействий. Наружное покрытие может быть представлено сплошными стальными элементами проволоки. Обычно столь высокий уровень внешней защиты требуется для сетей, прокладка которых должна осуществляться под водой. С этой точки зрения следует разделить провода на морские и речные. В первом случае конструкция рассчитывается на способность защиты от волновых ударов, перемещение по скалистому дну, стойкость перед воздействием льда и т. д. Реализуется такая защита двухслойной проволочной броней, диаметр проволок которой составляет 4-6 мм.
Речной кабель связи конструктивно не отличается от подземных направленных средств коммуникации такого типа. Однако в данном случае предусматривается повышенная толщина стальной или свинцовой оболочки. Не так высоки требования к прибрежной проводке. Такие сети обеспечиваются одним слоем брони, выполненной из круглой стальной проволоки диаметром 6 мм.
Прокладка кабеля связи
Обычно линии связи прокладываются под землей в специальных канализациях. Инженеры стремятся осуществлять монтаж таким образом, чтобы формировалось минимальное количество изгибов. В крайних случаях создаются колодцы – точки, в которых происходит связка отдельных отрезков кабеля с целью обеспечения поворотов. Есть некоторые особенности в прокладке оптоволоконных линий. Главная сложность в работе с такой проводкой заключается в необходимости достижения оптимального натяжения. После завершения земельных работ линия проводится в здание, где выполняется крепеж и подключение. Например, телефонный кабель, благодаря его размерам, можно прокладывать с фиксацией специальными скобами или гвоздиками. Но, с точки зрения внешнего восприятия, лучшим решением станет проведение линии через канал под плинтусом или в подпотолочной нише.
Заключение
Сегодня любой владелец частного дома может организовать современную подводку кабеля связи к своему дому без особых технических проблем. Как показывает практика, правильный изначальный расчет данного мероприятия значительно повышает шансы на формирование долговечной сети. При этом цена кабеля связи для бытовых нужд варьируется в среднем диапазоне от 100 до 200 руб. за 1 метр, что позволяет не экономить на качестве материалов. Самые дорогие решения на сегодня представлены оптоволокном как наиболее эффективным и производительным транслятором сигнала. Его стоимость выше традиционных решений, но для разового монтажа этот выбор себя оправдывает. Если же планируется реализация масштабного проекта, то, возможно, стоит ограничиться использованием коаксиальных или симметричных проводов.
Инфраструктура сетей электросвязи предполагает использование множества технических средств. Основным из них является проводной элемент, который и обеспечивает передачу информации. В качестве канала может выступать и радиочастота, и кабель. Второй вариант является самым практичным, поэтому его используют чаще. Впрочем, и в этой группе немало подвидов и различных модификаций направляющих сред. Становится все популярнее оптоволоконный кабель связи, но и традиционная проводка не теряет своих позиций на рынке. Привычная витая пара, в частности, ценится за ценовую доступность и относительную стабильность в передаче данных.
Применение кабелей
Провода такого типа используются для передачи разной информации. В частности, линии организуют для трансляции телевизионного сигнала, обеспечения телефонной связи и обмена цифровыми данными. Соответственно, может быть разное назначение с точки зрения масштабов и места прокладки. Существуют междугородные, межобластные и зоновые линии. По мере развития коммуникационных систем появилась и отдельная классификация сетей на городские и сельские. Линии прокладываются не только вне помещений, формируя воздушные и наземные каналы, но и внутри зданий для непосредственной связи с оборудованием. Привычный многим телефонный кабель, например, может быть подводным и настенным. Принадлежность к тому или иному классу определяет способ монтажа.
Устройство кабеля связи
В конструкции кабеля может использоваться несколько составных частей. Основу, как правило, представляет проводящий «сердечник», по которому и передается сигнал. Простейшим устройством располагают симметричные кабели, в которых используется два одинаковых провода, формирующих ту самую витую пару. Также следует отметить изоляционные материалы. Они представлены разными покрытиями, но наиболее часто встречается оплетка и внешняя изоляция, которой защищаются кабели. Линий связи могут предусматривать разные степени защиты для проводки в зависимости от условий эксплуатации и самого способа прокладки. Структурированную кабельную систему нельзя рассматривать без упоминания аксессуаров и вспомогательных приспособлений, позволяющих выполнить эффективный монтаж. В данную группу элементов входят различные коннекторы, разъемы, кроссовые панели и монтажные шкафы.
Виды оболочек
Как уже отмечалось, оболочка выполняет защитную функцию, поэтому в условиях использования на улице значимость этого материала повышается. Данное покрытие защищает не только проводник, но и слои изоляции, поскольку контакт влаги с покрытием может нарушить и даже испортить данный участок линии. Итак, оболочка состоит из армирующих и герметизирующих прослоек. В качестве материала для них может использоваться металл, пластик, резина и даже бумага. Особую роль в устройстве играет металл, поскольку он может выполнять функцию экранирования. Традиционные типы кабелей связи, в числе которых симметричные и коаксиальные, могут обеспечиваться экраном на основе металлического листа, сетки или фольги. Также существует целая группа оболочек, выполненных из поливинилхлорида. Это довольно практичный и функциональный материал, который в данном случае может выступать и элементом физической защиты, и полупроводником, и прослойкой для изоляции.
Коаксиальный кабель
Основу кабеля формируют два цилиндра с разными диаметрами, у которых ось совмещена. В то же время один из этих элементов помещен в другой, что формирует конфигурацию сплошного внутреннего проводника. Такие устройства применяются для трансляции в широком спектре частот. Наиболее высокой стабильностью в плане электрических качеств данный кабель связи отличается на частотах до 4 ГГц. По этой причине коаксиальные провода используются в радио- и СВЧ-системах, в компьютерных локальных сетях, а также в инфраструктуре обеспечения кабельного телевидения. Более того, провайдеры телефонной связи применяют этот кабель в прокладке магистральных сетей, что само по себе свидетельствует о высокой надежности изделия. Что касается оснащения защитной оболочкой, то для этого проводника используют весь диапазон практикуемых решений от бумажной обмотки до бронированной стальной ленты. В некоторых случаях кабель прокладывается и вовсе без защиты – в голом виде.
Симметричный кабель
В данном случае жилы скручиваются в изолированные группы, то есть витые пары. Такая компоновка создает обеим жилам цепи равные условия, что минимизирует воздействие проводов друг на друга. Также предотвращается взаимное перемещение жил на участках с изгибами и сохраняется круглая форма. Помимо классической парной скрутки, существует и четверочная конфигурация, а также двойные и гибридные компоновки. В целях облегчения корректного монтажа симметричного кабеля производители помечают каждую группу одним цветом. Базовыми оттенками, которые обычно используются в парах, являются красный и синий. Независимо от качества оболочки, кабель связи обеспечивается и внутренней обмоткой проводов. Для этого применяется цветная синтетическая или хлопчатобумажная пряжа.
Оптоволоконные кабели
Оптические кабели формирует двухслойное стекловолокно, выполненное из многокомпонентного или кварцевого стекла. К слову, диаметр такого волокна составляет 100-150 мкм. В качестве изоляции применяются армирующие и пластмассовые нити. Защитное покрытие выбирается в зависимости от условия эксплуатации, но спектр тот же, что и в случае с традиционными проводами связи. Важно отметить и разделение таких кабелей на многомодовые и одномодовые. Главное отличие между ними обуславливает размер сердечника, который может быть представлен одним или несколькими тонкими волокнами. Например, одномодовый кабель имеет толщину порядка 8-10 микрон, что способствует исключению межмодовой дисперсии. В свою очередь, сердцевина многомодовых волокон составляет до 60 микрон. Несмотря на высокую скорость передачи информации и надежность, такие каналы проигрывают одномодовым из-за дисперсионных искажений.
Кабели для спецназначения
В эту категорию попадают кабели, имеющие бронированный покров, который защищает основу от внешних воздействий. Наружное покрытие может быть представлено сплошными стальными элементами проволоки. Обычно столь высокий уровень внешней защиты требуется для сетей, прокладка которых должна осуществляться под водой. С этой точки зрения следует разделить провода на морские и речные. В первом случае конструкция рассчитывается на способность защиты от волновых ударов, перемещение по скалистому дну, стойкость перед воздействием льда и т. д. Реализуется такая защита двухслойной проволочной броней, диаметр проволок которой составляет 4-6 мм.
Речной кабель связи конструктивно не отличается от подземных направленных средств коммуникации такого типа. Однако в данном случае предусматривается повышенная толщина стальной или свинцовой оболочки. Не так высоки требования к прибрежной проводке. Такие сети обеспечиваются одним слоем брони, выполненной из круглой стальной проволоки диаметром 6 мм.
Прокладка кабеля связи
Обычно линии связи прокладываются под землей в специальных канализациях. Инженеры стремятся осуществлять монтаж таким образом, чтобы формировалось минимальное количество изгибов. В крайних случаях создаются колодцы – точки, в которых происходит связка отдельных отрезков кабеля с целью обеспечения поворотов. Есть некоторые особенности в прокладке оптоволоконных линий. Главная сложность в работе с такой проводкой заключается в необходимости достижения оптимального натяжения. После завершения земельных работ линия проводится в здание, где выполняется крепеж и подключение. Например, телефонный кабель, благодаря его размерам, можно прокладывать с фиксацией специальными скобами или гвоздиками. Но, с точки зрения внешнего восприятия, лучшим решением станет проведение линии через канал под плинтусом или в подпотолочной нише.
Заключение
Сегодня любой владелец частного дома может организовать современную подводку кабеля связи к своему дому без особых технических проблем. Как показывает практика, правильный изначальный расчет данного мероприятия значительно повышает шансы на формирование долговечной сети. При этом цена кабеля связи для бытовых нужд варьируется в среднем диапазоне от 100 до 200 руб. за 1 метр, что позволяет не экономить на качестве материалов. Самые дорогие решения на сегодня представлены оптоволокном как наиболее эффективным и производительным транслятором сигнала. Его стоимость выше традиционных решений, но для разового монтажа этот выбор себя оправдывает. Если же планируется реализация масштабного проекта, то, возможно, стоит ограничиться использованием коаксиальных или симметричных проводов.
