контактное подрулевое колесо (улитка)
Всем доброго времени суток.
В предыдущей записи про опору рулевого вала я упомянул что провернул свободное рулевое колесо и оборвал шлейф.
Ну деваться некуда, снимаем его с рулевой колонки и несем в теплое помещение разбираться.
В первую очередь заходим в инет и смотрим стоит ли в него лезть или проще новый купить и дело с концом.
Новый стоит 4-4,5 тыр, и я в принципе морально не готов починить гудок за такую цену, но вот подушка безопасности говорит что нужно что то делать.

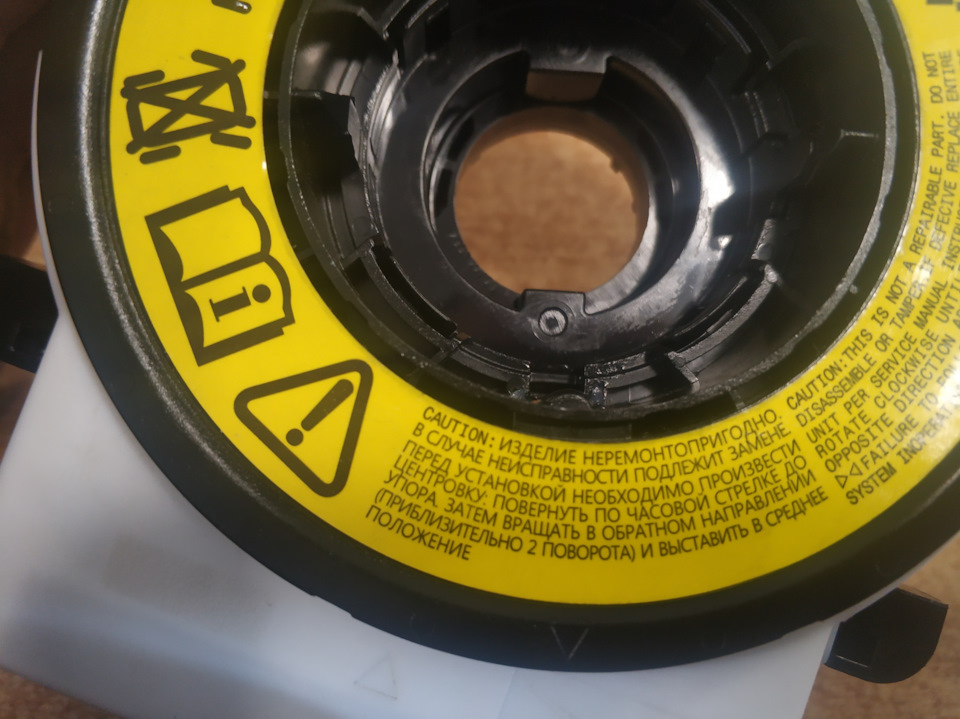

Надпись на самом устройстве «изделие неремонтопригодно. в случае неисправности подлежит замене» говорит о том что хуже уже не будет, поэтому смело приступаем к препарации.
Первым делом отсоединяем, кажущийся отдельной частью серое кольцо,
пару защелок и готово.

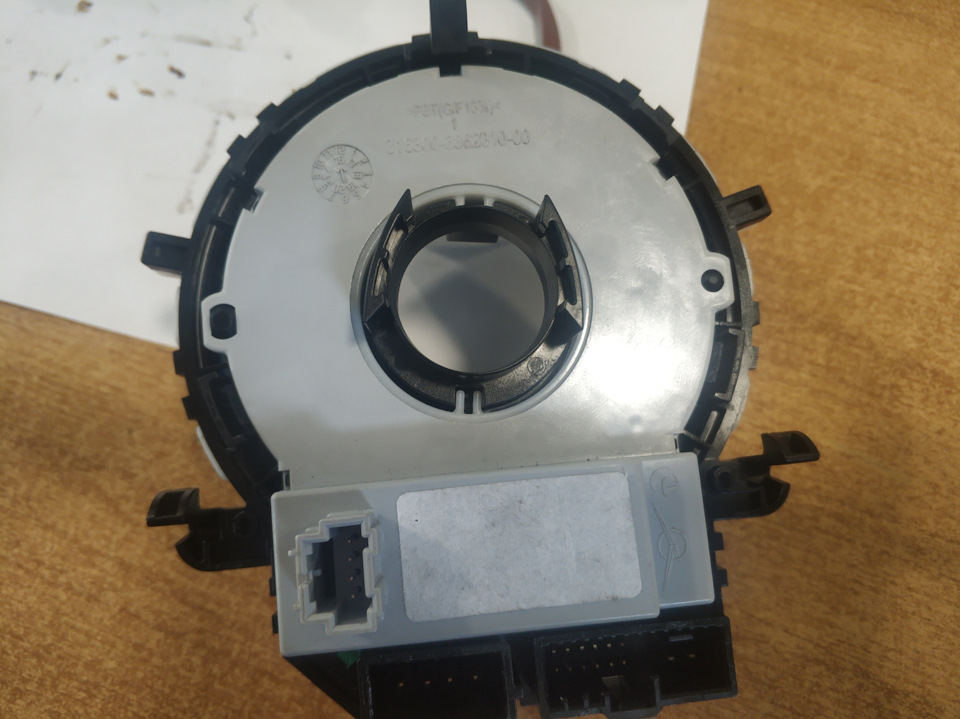

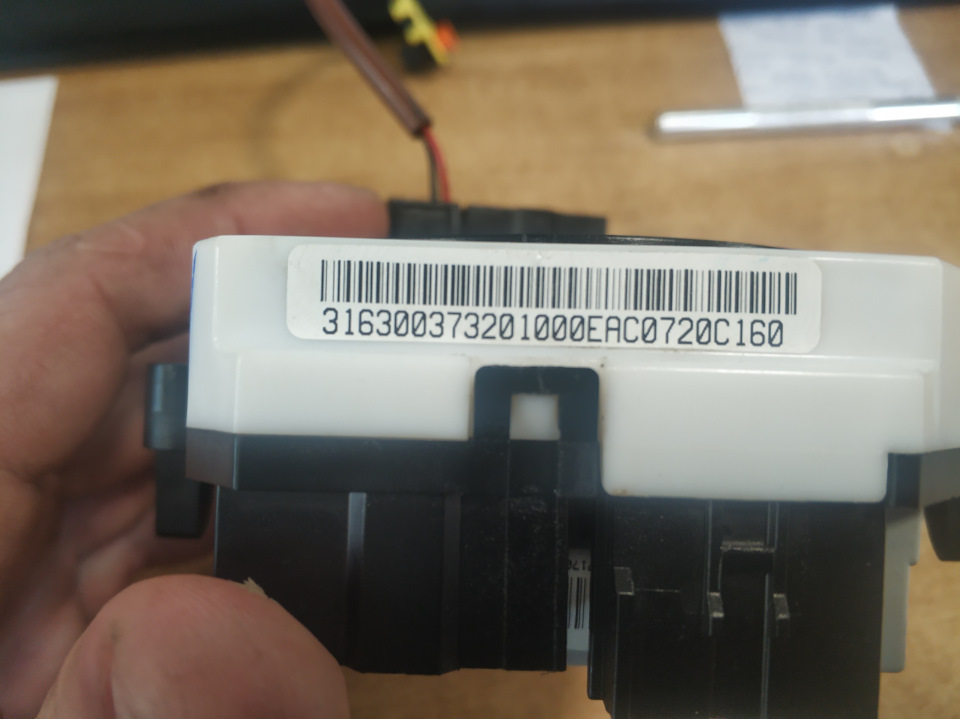

По номеру детали в тырнете узнаем что это датчик положения руля, немного удивляемся зачем он в бедной комплектации, ну да ладно, есть значит нужен.

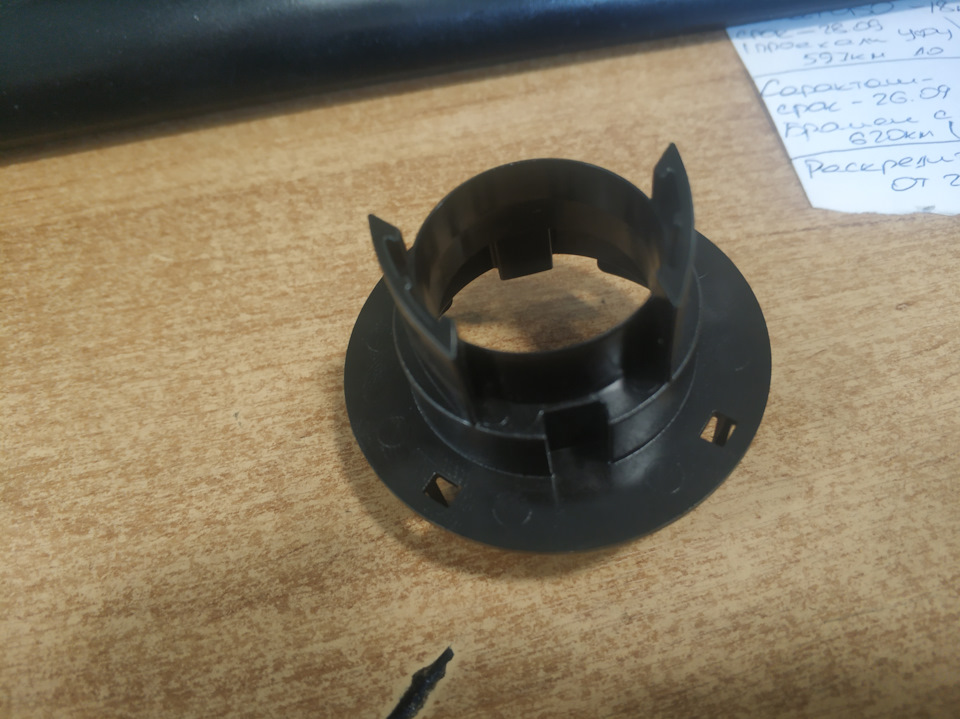

Потом на 4х очень тугих защелках отсоединяем центральное кольцо.
Ну и половиним саму улитку. Тоже все на защелках.
(P.S. ни одна защелка не пострадала, и почему декоративные элементы обшивок не делают из такого пластика)

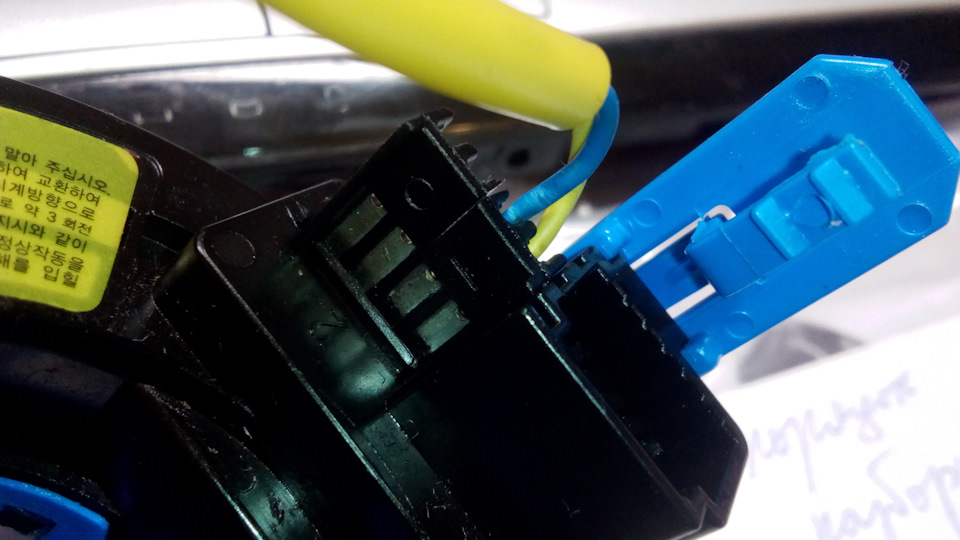

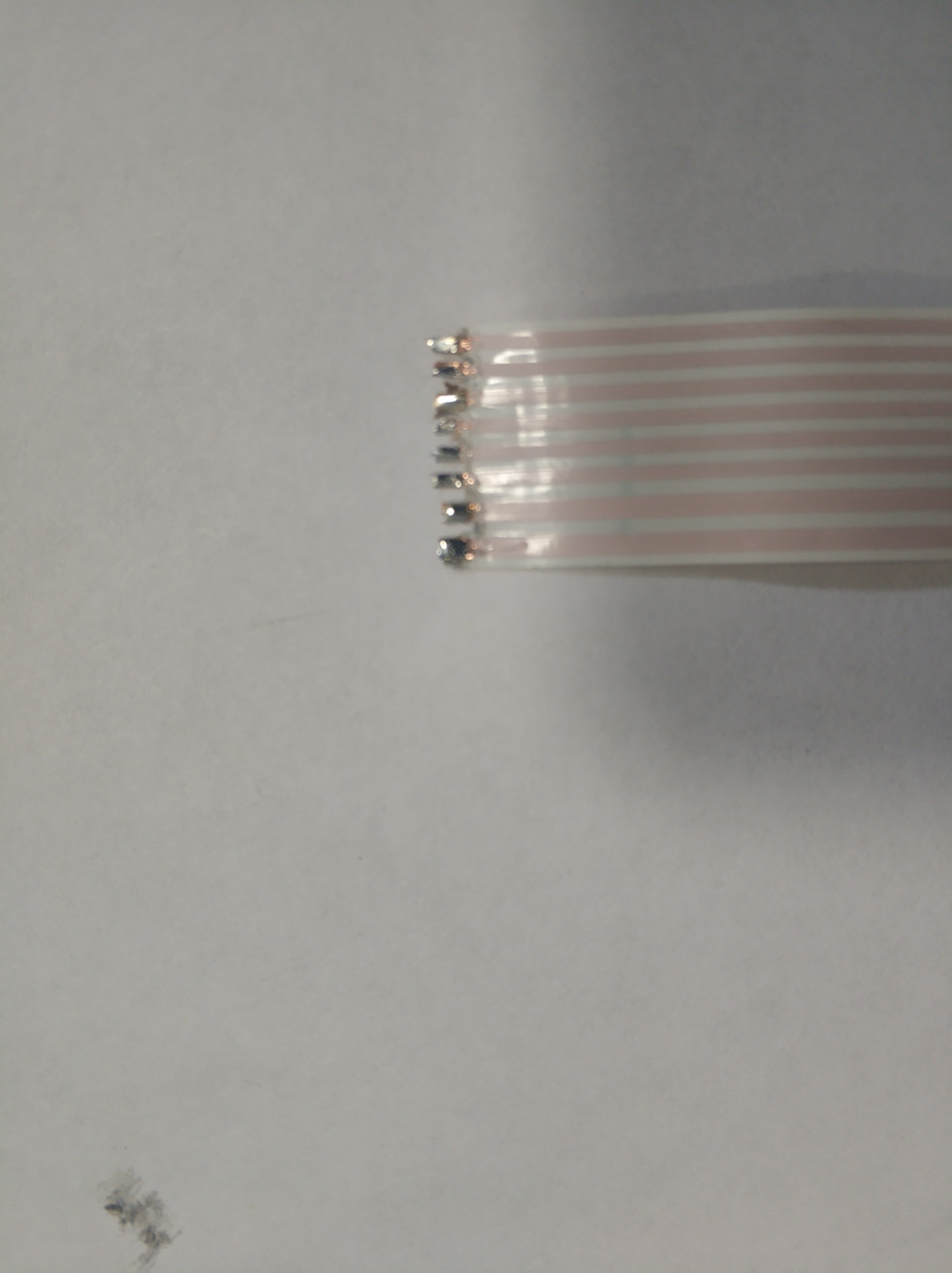

Внутри видим 4 шлейфа оборванные от контактных групп.

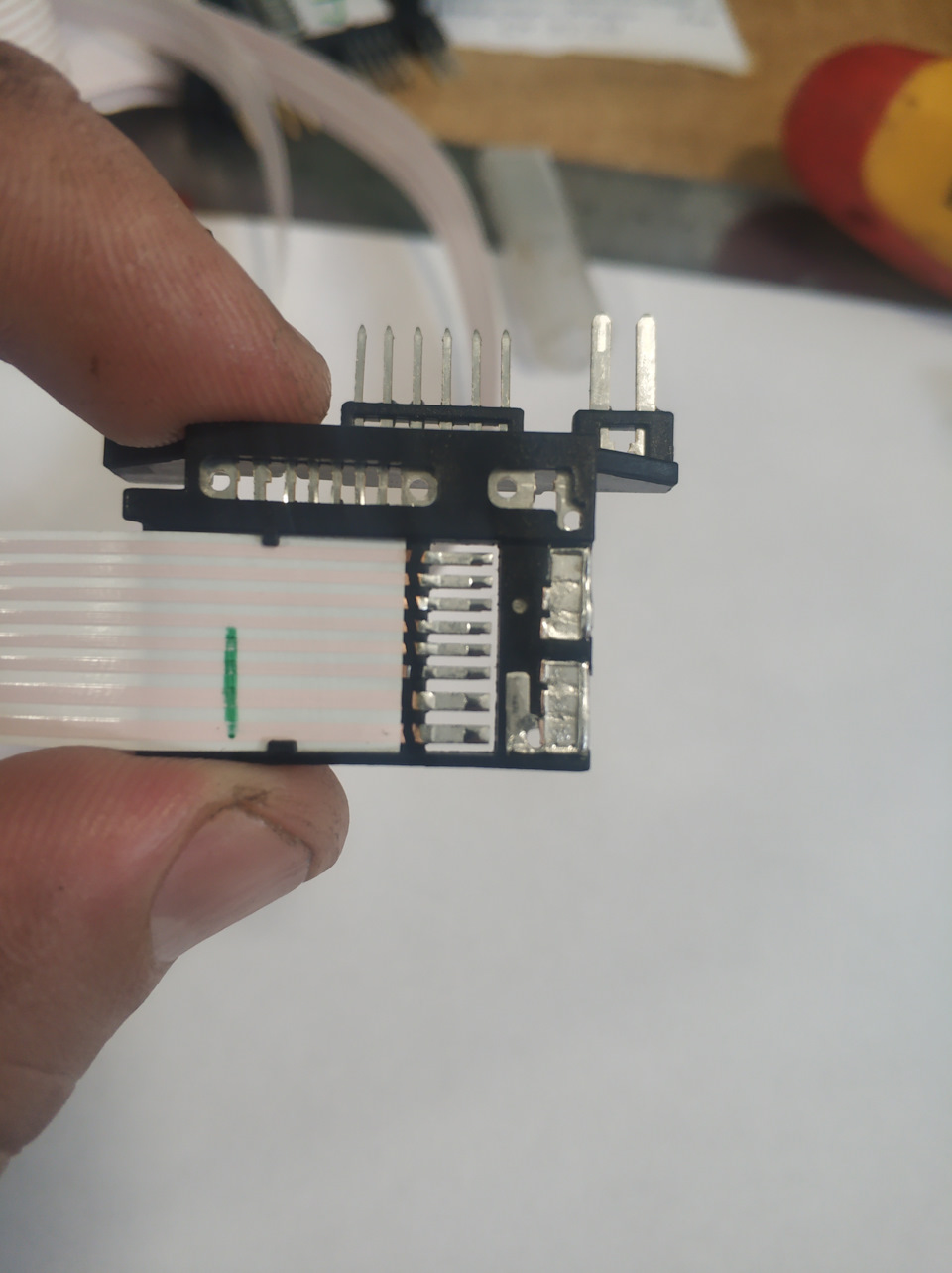

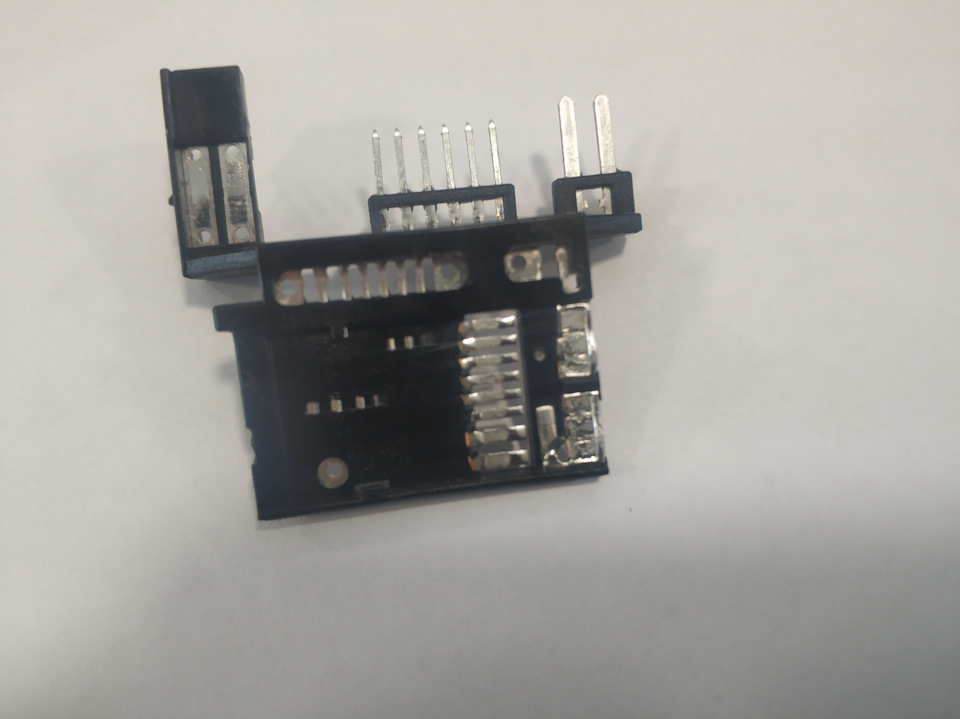

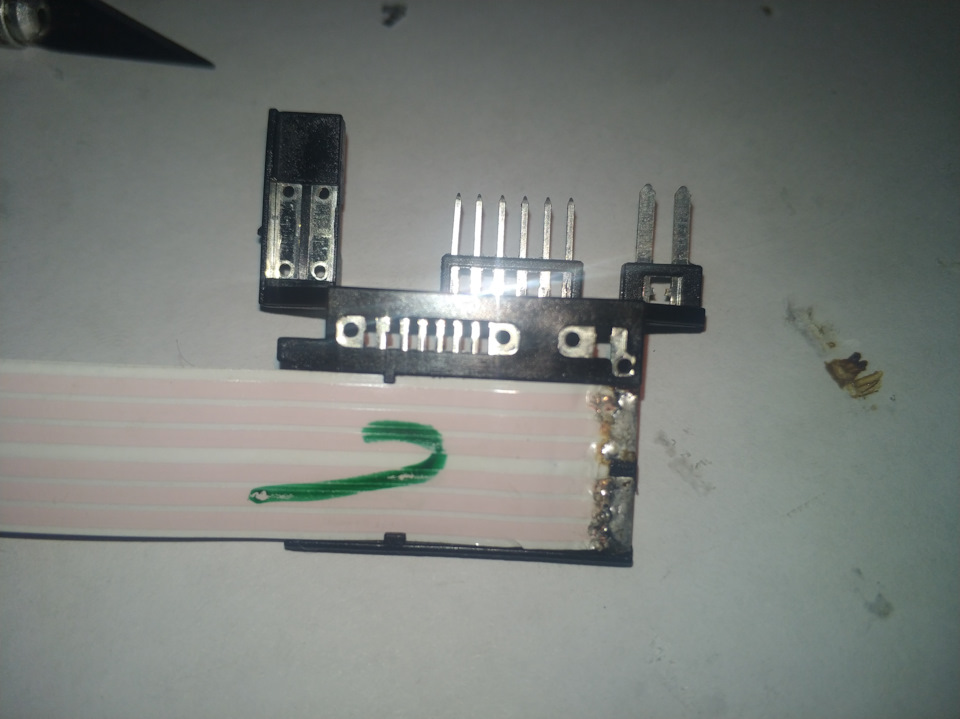

Все выглядят как зажимные (такие часто используются в электронике).Часа 2 пытаемся понять как они там зажимаются. В итоге все же они должны быть паяные.
По чистой случайности именно в этот день я принес на работу свой новенький паяльник на 900т жалах с электронной регулировкой температуры и установленным игольчатым жалом (принес похвастаться перед КИП какую штуку прикупил). определяем что куда, зачищаем и припаиваем.

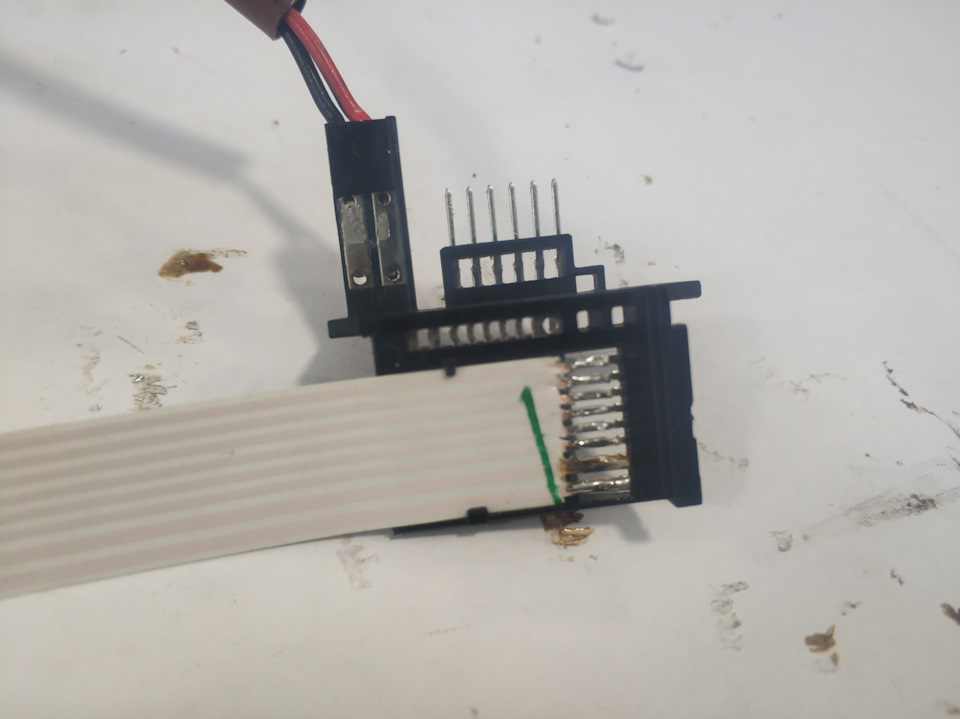

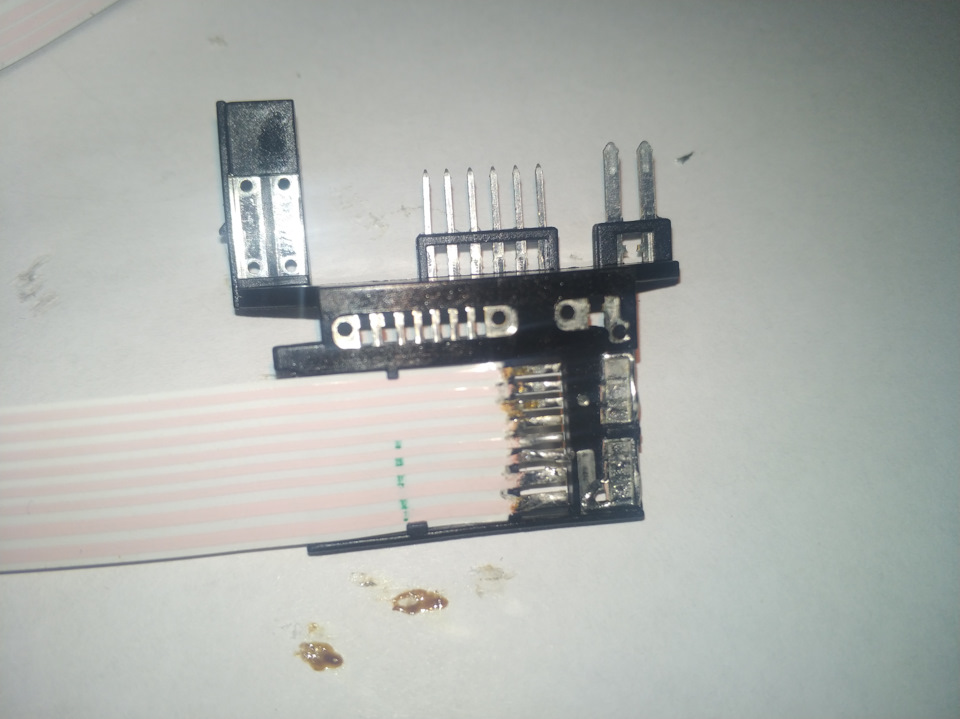

На мой взгляд получилось все очень даже не плохо, а главное тест мультиметром пройден и все контакты прозваниваются.

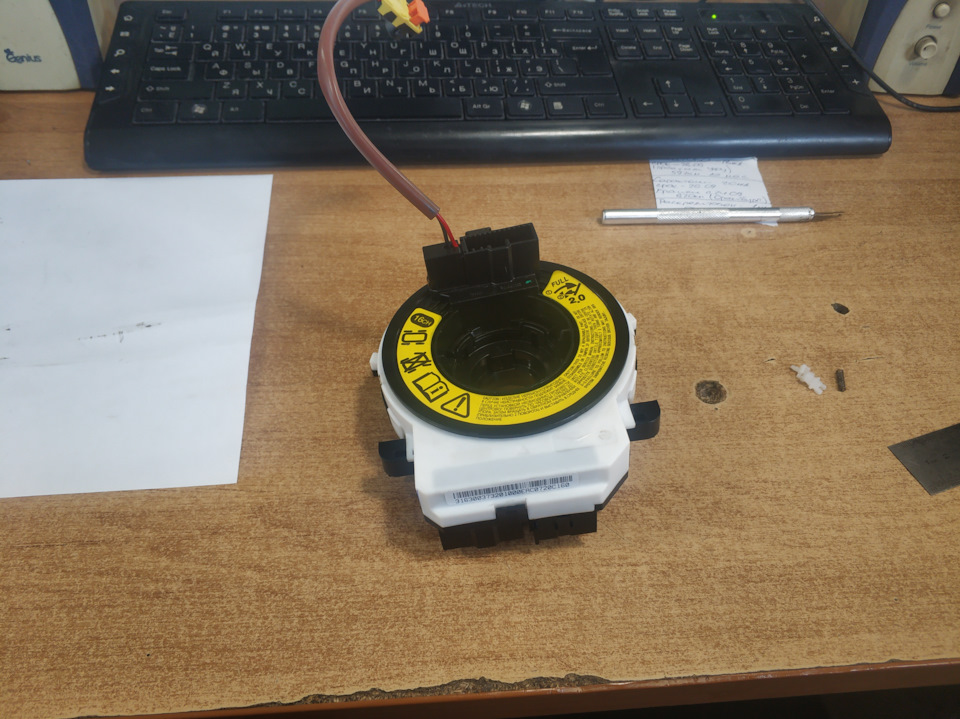

Еще пол часа пытаемся заправить все шлейфы в это чудо инженерной мысли, все собираем. Видим что на столе остались лишние детальки. Разбираем и собираем уже с их использованием.
Ставим на рулевую колонку, соединяем проводки звукового сигнала и … тишина. подключаем акб снова пробуем и звук есть, значит все работает а главное теперь мы знаем что в улитке аж 16 дорожек, среди них есть даже силовая (2 шлейфа по 6 дорожек спаены в 2 проводника) как раз для обогрева руля который есть в планах смонтировать.
Восстановление подрулевого шлейфа (улитки) без подогрева руля
Ремонт подрулевого шлейфа (улитки)
Данный ремонт имеет смысл, если на машине нет опции подогрева руля, в противном случае свободных линий просто нет. Как снять улитку описывать не буду, в интернете много подробных описаний. Единственно посоветую, что после демонтажа с улитки магнитного датчика положения руля его нельзя крутить, так как установка в «0» возможна только дилерским сканером. А оно вам надо?
На рисунке видно, что рядом с выводами на подушку присутствуют две неиспользуемые в нашем случае линии. Идея заключается в том, что бы через них запараллелить дорожки для подушки.
Для работы нам понадобятся: паяльник с тонким жалом; кислота паяльная; припой; пинцет; тестер; бумага с ручкой; шлицевая отвертка; тонкие провода; п/э пакет и скотч.

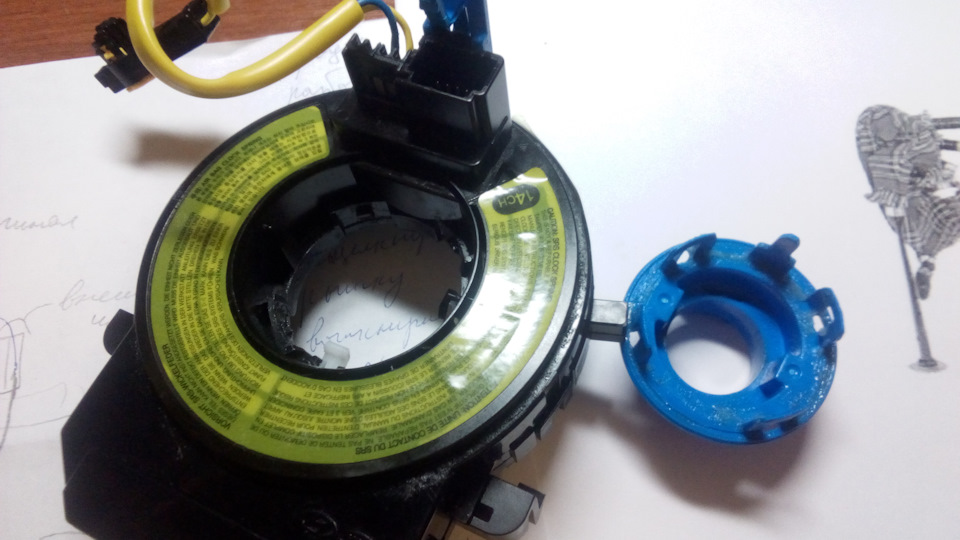

Приступаем к разбору улитки. Для начала с улитки необходимо снять синюю втулку (запомните, зарисуйте ее расположение). Она держится на защелках, которые отщелкиваем шлицевой отверткой. Осторожно, после снятия втулки улитка стремится располовиниться на ненужные нам половинки. Есть риск повредить шлейф!
Фиксируя руками от саморазбора улитку, отщелкиваем верхнюю крышку, с желтой полукруглой наклейкой с малоразборчивыми письменами.
Замена улитки (шлейфов кнопок руля, подушки и звукового сигнала) в руле
Приветствую, уважаемые паджероводы!
Через месяц после покупки автомобиля обнаружил, что кнопки регулировки громкости магнитолы на руле мертвые и начинают откликаться только при повороте руля. Звуковой сигнал изначально работал только от нижней части руля. Традиция: форумы и книги и, собственно, практика и фото.
Ключ TORX T27 (у меня отвертка с отверстием под вороток)
Вороток и набор головок 1/2 дюйма
Шлицевая отвертка
Тонкий фломастер
Съемник руля + 2 болта М8
Мелкая наждачная бумага (я брал 120)
Мультиметр
Жидкость для контактов
Хорошее настроение 🙂
Новая улитка (покупал на али 600-700р если надо ссылку, кину в личку)
Замена 20 мин.
Снимаем минусовую клемму аккумулятора. Снизу-сзади руля поддеваем отверткой и открываем сервисный лючок, вытаскиваем черный и желтый разъем (у желтого оттягиваем фиксатор и вынимаем). По бокам руля откручиваем винты ключом T27 TORX. В книге указан длинный ключ-шестигранник на инструментальной головке на 8, теперь у меня в инструментарии и он есть, спасибо авторам 🙁 Потом съездил в Русь и попросил подобрать ключ на месте, подобрали, подошел T27 TORX, купил длинную отвертку с отверстием под ворот.
Подушка держится на 4-х металлических зажимах и снимается туго, я сдергивал их отверткой в тряпке по очереди, левый верхний угол, правый верхний, левый нижний, правый нижний. Аккуратно вынимаем подушку и откладываем в сторону.
Выставляем колеса автомобиля прямо. Откручиваем гайку крепления руля, фломастером отмечаем положение руля на вале и при помощи съемника снимаем руль, выводя из него проводку улитки. Снимать руль без съемника не советую, видосы видел: кто-то по рулю стучит, кто-то бородком по колонке…уххх… Думаю, всем понятно, чем это может закончиться.
Съемник колхозил просто за 10 мин, взял подходящий обрезок уголка, замерил расстояние между отверстиями под съемник на руле, перенес расстояние на кусок уголка просверлил отверстия сверлом на 10 мм, чтобы наверняка совпали отверстия, напильником зачистил заусенцы и сдернул руль.
Берем наждачку и зачищаем контакты бибикалки на руле и на подушке и щедро проливаем их жидкостью для очистки и защиты контактов. На руле откручиваем провода земли (фиолетовый), проливаем место контакта жидкостью и прикручиваем на место.
На корпусе подушки проложены черные провода замыкателя звукового сигнала и с 4-х сторон запрессованные клеммы закисают в латунных клёпках, я их покачал и пролил жидкостью — контакт сразу появился проверял мультиметром до и после. Прозванивать мультиметром контакты самой подушки — сумасшествие! Очень повезет если взорвавшись она вас не зацепит.
Возвращаемся к колонке. Снимаем верхнюю часть кожуха подрулевых переключателей (защелки) и нижнюю (2 самореза). Откручиваем улитку (2 самореза) и отсоединяем два разъема улитки (у одного разъема зеленый фиксатор нужно поддеть отверткой со стороны рисок и отвести в сторону).
Ставим новую улитку. Подсоединяем разъемы, прикручиваем.
Собираем кожух подрулевых переключателей и вынимаем белую пластмассовую чеку-фиксатор. Ставим руль на место, пропустив провода к сервисному лючку, совмещая художественные метки, прикручиваем с усилием (41-49 Нм). Защелкиваем подушку с четырех сторон и прикручиваем ее двумя винтами TORX (винты надеваются на ключ и вставляются через щелчок в резьбу, если не удержать винт, он уйдет в сторону и придется снова сдергивать подушку). Подключаем в сервисном лючке подушку и звуковой сигнал, закрываем крышку, подсоединяем минус аккумулятора. Готово!
Руль, улитка и волшебная проволока (перешиваем и готовим обогрев руля)
Всех приветствую.
Что это мы все о фарах, да о фарах. Надоели они уже наверное всем.
Хороший свет, конечно нужен, но вот проблемы прямо перед носом тоже нужно исправлять.
А именно — проблемы с поизносившейся кожей на руле.
Нужно было как-то это исправлять. Купил оплетку на али. С красной ниткой, с перфорацией, чисто под аут. На ощупь очень приятная. По цвету в принципе подходит. Лежала в багажнике и ждала перешива.
Также все думал, как бы сделать обогрев руля, уж очень хотелось.
Ну день настал, вот собственно что есть в коробке, которая пришла.
Ну и начинаем разборку.
Сразу предупреждаю. Если кто-то захочет повторить что-то подобное — все на свой страх и риск. Так что будьте аккуратнее. Действия описанные тут, могут быть опасны!
Перед началом работы нужно скинуть клеммы с аккума. Обычно говорят достаточно только минус скинуть. Кто-то говорит можно и не делать. Но если не делать — можно потом словить ошибку по подушке. Оно вам надо? Я рисковать не стал, отключил обе. Далее ждем некоторое время, чтобы разрядились емкости в цепях. Я ждал минут 15. А дальше приступаем к разборке.
Все просто. Ну почти просто. 2 винта под каждым блоком с кнопками на руле, там крестовая отвертка и 2 винта под торкс по бокам. Торкс маркировка TX30. Сам винт выглядит так. Находятся они за лепестками ручного переключения передач. По началу не получалось а них зацепиться. торкс не влезал. Взял торкс с другого набора и все подошло. Видимо точности изготовления насадок в моем наборе не очень
Выкрутив их (полностью они не выкручиваются, но это и не нужно) снимаем подушку безопасности. А фот фиг там, не снимается. Винты все равно краями цепляются.
Ну что же, снимаем и отключаем кнопки, лезем туда плоской отверткой и пытаясь оттянуть винты от подушки (т.е. от центра руля) продолжаем тихонько без нажима крутить винты. Периодически проверяем освободилась подушка или нет.
Вот что у нас должно остаться.
Вот так выглядит подушка с обратной стороны
А вот собственно те самые винты, которые удерживают подушку безопасности.
Как видно на валу и руле были нанесены как будто метки, я на всякие случай еще продублировал обычной замазкой (корректором). Ну чтобы потом правильно поставить.
Также откручиваем 4 винта заднего кожуха, 2 винта крепления кнопок от Handsfree (голосовое управление и ответа на звонки) и массу.
Далее, прежде чем дергать руль, нужно его сбить с хорошо насиженного места.
Часто народ делает так — откручивает гайку, а потом начинает дергать руль. Это не есть хорошо.
Перед снятием руля оставьте гайку на валу, закрученную примерно на 2-3 оборота. (Всего до полной затяжки 10 оборотов)
Потом сбиваем руль не очень сильными ударами снизу с одной и другой стороны по очереди. Когда он начнет свободно болтаться на валу, откручиваем гайку и снимаем его.
В принципе, если собираетесь только перешивать руль — этого достаточно. Идем домой в тепло, перешиваем руль, возвращаемся и ставим все обратно. Если же вы рисковый и готовы лезть в улитку, не боясь зацепить контакты подушки, так как кнопки на руле — фиг с ним, а вот подушка это опасно. Если хотите обогрев руля, то лезть туда придется.
Небольшой отступление. Есть несколько вариантов сделать обогрев — это:
1) использовать обогрев от другого руля, где он установлен с завода
2) Использовать специальную токопроводящую ткань (она продаются).
3) Использовать нихромовую проволоку.
По первому варианту — такого руля, да еще и за приемлемые деньги я не нашел. Ткань эту искать не стал.
А вот нихромовая проволока 0,3 мм у меня была. Решил попробовать с ней.
Для тех, кто уже побежал покупать проволоку, сразу скажу, проект я не закончил, вылезли несколько технических нюансов, не решив которые, лучше не делать. Если решить, то вполне можно сделать.
Докапываемся до улитки.
Снимаем пластиковый кожух руля и… вот наша улитка.
Чтобы ее снять, нужно снять лепестки подрулевых переключателей, а чтобы снять их, нужно снять нижний кожух. Я минут 15 мучился не мог понять как он снимается, и нигде не мог инфы найти, пока не заметил, что внизу есть два винта под крестовую отвертку, которые крепят этот кожух. Так что снимаем его. Затем откручиваем по 1 винту под крест и 1 болту с каждой стороны и снимаем лепестки. Можно не отключать.
И вот наша улитка. Держится на 2-х винтах. Открутили и сняли.
Но! Запоминаем, что два выступа и паза находятся слева и один почти внизу, чтобы потом при сборе улитки поставить все правильно. Также, когда будете устанавливать, нужно убедиться ДО УСТАНОВКИ НА МАШИНУ, что улитка свободно крутится на 2,5 оборота в каждую сторону. Некоторые ставят в крайнее положение, собирают и при первом повороте рвут там все.
Запомнили, сняли, тоже несем все это домой.
А вот дальше начинается веселье.
Так как оплетки, что продают в Китае сделаны для установки на руль БЕЗ снятия старой, то мы и не будем это делать.
Отвечу на вопрос, а если снять? Если снять, руль станет слишком тонкий и оплетка так плотно не затянется на руле. Либо искать оплетку другую, с меньшим размером. Моя как раз была под толщину с учетом родной сделана.
Нихромовая проволока. Она у нас диаметром 0,32 мм. Сопротивление 13 Ом на 1 метр. Если мы берем примерно 80 см получаем около 10,5 Ом. При работе авто 13,8 Вольт получаем ток равный 13,8 / 10,5 = 1,3 А.
Для моей оплетки, если проволока будет непосредственно под ней, то этого будет достаточно чтобы прогреть руль. Не до состояния невозможно взять, но у меня получилось что при температуре около +5 градусов, через 3-4 минуты руль имеет температуру около 37 градусов. Конечно, если температура будет ниже, то и прогреваться будет дольше и до меньшей температуры, но это и не минус на руле, когда температура его хотя бы +15 его уже вполне комфортно можно брать руками не чувствуя дикого холода. С прогревом салона авто, руль также будет прогреваться.
Включение оптимально прицепить двумя способами — на обогрев водительского сидения, когда включается максимальный режим через реле или на обогрев стекол и зеркал. Т.е. питание отдельно притащить, а с включения обогревов зеркал или сидушки брать только сигналкой. Хотя, нужно проверить, может там и так предохранитель выдержит.
Если не обматывать потом всякой тканевой изолентой поверх проволоки или чем-то еще, считаю этого будет достаточно.
Многих пугает вопрос, а как же она проступать будет?
Если наматывать плотно на родную оплетку, то она в ней углубиться и видно не будет. Можно попробовать чуть-чуть сгладить например фум лентой.
Чтобы сделать обогрев всего руля нужно примерно 5 кусков по 0,8 — 0,9 метра. Если делать куски длиннее, то греться не будет вообще. От всех этих кусков нужно протянуть провода к центру руля. Т.е. они все должны быть соединены параллельно.
Вот тут и вышел промах у меня. Проводить провода можно под родной оплеткой, мы ее распускаем, но не снимаем и в получившемся канале ведем. Но вот только делать это лучше проводом в силиконовой оболочке. У меня был такой провод, но только очень тонкий. Также именно место где будут провода закрыть как раз тканевой изолентой, чтобы нихромовая проволока не соприкасалась с соединительными проводами и не перетерла их. Так на всякий случай. Так как у меня не было под рукой проводов нужного сечения в силиконовой оболочке и тканевой изоленты (а ехать на машине без руля никак), то идея с обогревом провалилась, хотя было почти все готово.
Так как у меня на машине заняты все контакты шлейфов, то нужно проводить еще один. Для этого нужно взять готовые шлейфа или улитку китайскую и вынуть шлейф с нее.
Место там есть где провести. + протягивается по всем контактам третьего шлейфа, а минус берется с руля.
Единственное, вот думаю, минус ведь тоже идет по улитке, на каких контактах он идет. Если идет по одному контакту и через него потом будет проходить почти 7 А, то это будет не очень хорошо. Нужно этот момент проверить. Может кто-то делал и поправит меня.
Можно, если будет использовать меньше кусков, ток будет меньше, около 4 А, попробовать провести и + и — через наш новый шлейф.

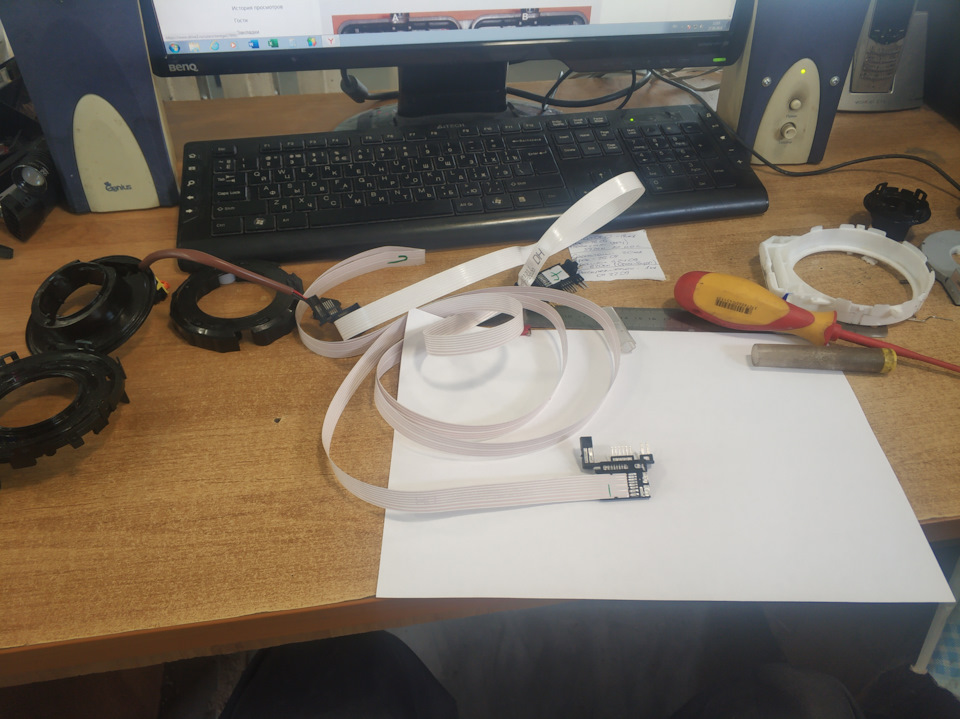

Для понимания что внутри улитки, показываю разобранную китайскую. Наша выглядит аналогично. Контакты и провода сделаны так же.
Кольцо, которое имеет 2 выступа для установки в пазы на рулевой колонке, является и соединителем 2-х половин улитки. Там 3 защелки. Поддеваем и вынимаем кольцо, половинки расходятся и там видим скрутку (некоторые и в том числе китайцы называют еще это часовой пружиной), у меня из 2-х шлейфов.
Третий шлейф нужно протащить рядом с первыми и также вывести на обе половины. При этом соединить одним проводом все контакты шлейфа.
Спасение друга. Электрика. Ремонт шлейфа руля (улитка). Мультируль, подушка.
Данный пост может служить инструкцией для рукастых людей, попавших в похожую ситуацию.
Хоть я радиоинженер, но давно и плотно погряз в авторемонте. Имеется весьма достойный сервис, где и трудится в настоящее время ваш покорный слуга. Ну а теперь история, надеюсь, вам будет интересно.
Ниссан Мурано Z50 (фото из интернетов), наш пациент не такой красивый:
Изнедрили, разбираем, время позднее, везу домой подопытного. (дочке 4 месяца, поэтому прошу прощения за лишние предметы в кадре) Вот улитка:
А вот что дал проворот руля на оборот больше(косячный кусок шлейфа я отрезал, но фото он):
Естественно и сам шлейф внутри весь перекрутило и перезагибало. Выпрямил, прозвонил. дороги целы. Приступим! Готовим шлейф и приёмную часть, всё зачищать. И да, без третьей руки никак.
Масочку и под лампу:
Ну а дальше наматываем улитку. Лично я её промазываю силиконом, чтоб ходила. Сматываем в максимум, чуть сдаём назад до центровки. отматываем на 2 оборота. Руль крутиться от нуля право/лево на 1.75 оборота. Проверяем что на 2 оборота вправо/лево ходит без проблем. Собираю, ставлю в авто, тру ошибки, прописываю своим ланчем датчик угла поворота руля в нулевое положение ( он на этой же улитке, его крутили, он сбился).
Вуаля! Спасибо за внимание! Надеюсь, вам было интересно.
