Труба шпунт что это
Шпунтирование котлована цена
Для обеспечения безопасности строительных работ часто требуется выполнить шпунтирование котлована, цена которого бывает различной. Она зависит от особенностей строительной площадки, глубины котлована и его конфигурации. Иногда используются деревянные, пластиковые и железобетонные шпунты, но гораздо большее распространение получили трубошпунт и шпунт Ларсена.
Некоторые особенности трубошпунта
Трубошпунт применяется в случаях, когда нет необходимости в водопонижении, ведь он не является герметичным. Его основные преимущества состоят в доступной цене, высокой оборачиваемости, простоте транспортировки и хранения.
Трубы нельзя сцепить между собой, поэтому для обеспечения устойчивости такого ограждения нередко требуется сделать распорную систему. Необходимость ее создания определяется специалистами еще на этапе предварительных расчетов. Если необходимо, то одновременно с ограждением обустраивается и деревянная забирка, обеспечивающая защиту от просыпания.
Некоторые особенности шпунта Ларсена
Шпунт Ларсена предназначен для применения в сложных геологических условиях. Его преимущество состоит в возможности соединять шпунтины «замок в замок». В результате получается довольно прочная и герметичная конструкция, способная выдержать высокий уровень нагрузок.
Стоимость работ зависит и от того, каким способом будет погружен шпунт. Существует несколько вариантов:
В качестве вспомогательных мер может использоваться гидроподмыв, бурение лидерных скважин и т.д.
В тех случаях, когда работы производятся на нестабильных грунтах, возникает необходимость обеспечить дополнительную устойчивость постройки. С этой целью устанавливается распорная система. Обратите внимание, что при этом забирается мобильность котлована, что может привести к снижению мобильности работ и увеличению сроков производства. Разумеется, при этом возрастут и финансовые расходы.
Устройство шпунта из труб
Трубошпунт – это металлическая конструкция или цельное сооружение, которое закладывается в целях удержания грунта. Предназначен для обеспечения безопасности в процессе строительных работ. Конструкция представляет собой цельные трубы с приваренными к ним замками.
В каких случаях необходим трубошпунт?
Шпунтовая труба устанавливается в котлованах в тех случаях, когда того требует техника безопасности и нормы СНиП.
В соответствии с нормами СНиП трубчатый шпунт закладывается в котлованы, отвечающие следующим параметрам:
Такое ограждение применяется для того, чтобы защитить стены вырытого котлована от осыпания и обрушения, которое ему грозит вследствие проведения работ по забиванию свай.
Еще эта технология может применяться как альтернатива водопонижающим мероприятиям. Конструкция соединяется пазовыми замками, благодаря чему получается герметичная стенка, сдерживающая влагу и предотвращающая риск затопления котлована.
По всем вопросам звоните: 8 800 707-72-09
Отличия трубошпунта от других видов шпунтового ограждения
Трубошпунт состоит из труб, способных выдерживать горизонтальные нагрузки, которые оказывает грунт, и вертикальные, которые возникают под действием фундамента. Строительство трубошпунтов имеет ряд отличий от аналогов, которые дают ему преимущества перед ними:
Используемая техника и оборудование
Шпунтирование котлована трубами предполагает привлечение спецтехники. Основным инструментом в этой работе служат копровые установки.
Копр – это специальная самоходная установка, передвигающаяся на гусеницах или на колесах, оснащенная определенным оборудованием:
Помимо копра для погружения и забивки труб используются техника:
Мы используем современную технику для забивки:
Наша техника на видео:
Технология устройства шпунта из труб
Шпунтовое ограждение из труб создается по простой технологии – металлические трубы определенной длины и диаметра соединяются между собой при помощи специальных замков, которые к ним приварены. В результате получается прочная, герметичная стенка для котлована.
Устройство ограждения должно соответствовать требованиям СНиП и создается согласно следующей последовательности:
Методы погружения шпунтовых труб
Завинчивание шпунтовых труб
Суть этого способа в предварительном бурении ведущей скважины, которая делается диаметром меньше, чем диаметр завинчиваемой трубы, на которую заранее наваривают спираль. Например, для труб диаметром в 300 мм делают отверстия диаметром 275 мм. Дыры бурятся шнеком, закрепленным на буровом вращателе, затем шнек снимают, на его место ставят трубу с резьбой и ввинчивают ее в отверстие.
Забуривание трубчатого шпунта позволяет сделать конструкцию максимально прочной и надежной.
Этот способ имеет ряд преимуществ, которые позволяют ему быть актуальным по сей день:
Но имеются и недостатки:
Вибропогружение
Вибропогружатели могут быть крановыми и экскаваторными.
Забивка шпунта
Забивка шпунта – ударная технология. Погружение труб в грунт происходит за счет вертикальных динамических нагрузок, которые выполняются с помощью молота копровой установки.
Удары могут повреждать и изменять форму труб, такая технология более уместна для железобетонных изделий.
Это гарантия отличного результата по разумной цене
По всем вопросам звоните: 8 800 707-72-09
Оборачиваемость труб шпунтового ограждения
Трубы для шпунтового ограждения имеют свой показатель оборачиваемости – это допустимое количество циклов вторичного использования. Оборачиваемость трубошпунта может варьироваться, но в среднем она составляет 10 раз.
Требования СНиПа по шпунтовому ограждению из труб
Установка трубошпунта регулируется Строительными нормами и Правилами. Основные положения заключены в СНиП 3-Б.6-62 и описывают предварительные действия перед погружением, регламентируют укрупнительную сборку, транспортировку и погружение труб.
Расчет шпунтового ограждения
Расчет выполняется в целях обеспечения безопасности конструкции и ее дальнейшей работоспособности на протяжении предписываемого срока пригодности. При расчете учитываются начальные напряжения грунта и предельные напряжения. Высчитывается коэффициент бокового давления. В последнее время для выполнения расчетов все чаще задействуют специальные компьютерные программы.
Важные параметры, которые следует учитывать:
Наши услуги по устройству шпунта из труб
Мы предоставляем услуги по установке и устройству шпунта, а именно:
Преимущества нашей компании:
На начальном этапе мы сделаем профессиональный расчет и оптимизируем ваши расходы, что позволит сократить расходы на трубошпунт на 80 процентов. Подберем максимально близкий к проектным нагрузкам тип шпунта.
Рассчитайте массу шпунта для своего проекта
На странице прайса можно узнать стоимость шпунта.
Примеры работ по погружению шпунта
Наша компания производит погружение шпунта Ларсена экономичной технологией вибропогружения.
Мы имеем всю необходимую технику, чтобы качественно и в максимально короткие сроки оградить шпунтом любую площадь.
Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.
Извлечение шпунтовых ограждений при строительстве спортивного комплекса.
Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса
Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой
Шпунтовое ограждение котлована из труб
Шпунтовое ограждение котлованов из труб практикуется при проведении нулевого цикла работ в гидротехническом, гражданском и транспортном строительстве.
Проводим шпунтовое ограждение котлованов шпунтом Ларсена и ограждение из труб.
Необходимость монтажа шпунта обусловлена правилами СНиП № 3.02-01 «Земляные сооружения», в соответствии с которым любой котлован глубиной более 2-ух метров должен ограждаться шпунтовой стенкой.
По всем вопросам звоните: 8 800 707-72-09
Зачем нужно шпунтовое ограждение?
Ограждать котлован трубошпунтом нужно в первую очередь из соображений техники безопасности. При производстве работ нулевого цикла стенки неукрепленного котлована могут осыпаться, что представляет прямую опасность для находящихся в нем рабочих и спецтехники.
Обвалы стенок котлована происходят в результате подмыва грунта дождевыми водами или движения вблизи выработки крупногабаритной техники, однако чаще всего осыпания случаются из-за динамических нагрузок при забивке свай, на фундаментах из которых стоит свыше 70% многоэтажек.
Чем ниже плотность грунта, тем сильнее стенки котлована подвержены обвалам. Это отображено в положениях СНиП, согласно которым максимально допустимая глубина выработки, по достижению которой котлован нужно обязательно укреплять, разнится:
Шпунтовое ограждение котлована из трубошпунта представляет собой герметичную стенку, отдельные элементы которой стыкуются с помощью пазовых замков.
Подобные ограждения также могут использоваться как более дешевый аналог работ по водопонижению, они позволяет предотвратить подтапливание выработки грунтовыми водами либо верховодкой в период обильных атмосферных осадков.
Смотрите на видео, как устанавливается трубошпунт в нашей компании:
Преимущества трубошпунта над шпунтом Ларсена
В строительстве для ограждения котлованов используется два вида металлоконструкций – корытообразный шпунт Ларсена и трубчатый шпунт. Деревянные изделия применяются исключительно в кустарном строительстве, так как из-за малого срока службы, низкой прочности и отсутствия оборачиваемости они не выгодны для крупных проектов.
В сравнении со шпунтом Ларсена трубошпунт проигрывает в плане экономичности – из-за большей массы металла он стоит дороже, однако по прочностным характеристикам и вариативности применения трубчатый шпунт не имеет аналогов.
Преимущества шпунтов ограждений котлована из труб:
Как и любой стальной шпунт, трубы подлежат многократному использованию – по завершению строительства их можно демонтировать и продать на вторичке, тем самым возместив большую часть понесенных ранее затрат.
Используемая техника и оборудование
Технология устройства шпунтового ограждения котлована из труб предполагает использование металлоконструкций диаметром от 530 до 1520 мм.
Изделия имеют маркировку типа Т820х8, где:
Вместе со шпунтом применяются переходные элементы, с помощью которых задается требуемое направление ограждения по углам котлована.
Установка трубчатого шпунта выполняется копровыми установками, которые бывают колесными и гусеничными.
Чаще всего в работу берутся самоходные копры на колесной базе, они несколько уступают в производительности гусеничным установкам, но имеют возможность добираться на место проведения работ самоходом, что снижает итоговую цену шпунтового ограждения котлована из труб.
Главным исполнительным механизмом копровой установки является дизельный молот либо вибропогружатель, подбираемые в соответствии с реализуемой технологией монтажа.
Забивка шпунта с помощью молота при сооружении котлованов используется достаточно редко. Это эффективный и бюджетный, но грубый способ, суть которого заключается в погружении шпунта серией единичных ударов. При реализации данной технологии вырабатываются сильные динамические нагрузки, способные стать причиной обвала стенок еще не укрепленного котлована.
По всем вопросам звоните: 8 800 707-72-09
Технология шпунтового ограждения котлована из труб
Наиболее распространенный способ монтажа ограждений из трубошпунта – вибропогружение. Используемые для этого вибропогружатели давят на трубу собственным весом и передают ей низкоамплитудные колебания частотой от 200 до 3000 к/мин, под воздействием которых шпунт плавно входит в почву.
Ограждение котлованов трубошпунтом происходит в несколько этапов:
Монтаж шпунта требует высокой квалификации от оператора копровой установки, поскольку при неправильной частоте либо силе ударов шпунт может деформировать замок соседний трубы, что потребует ее извлечения и повторного погружения.
Как рассчитать шпунтовое ограждение котлована?
Правила расчета шпунтовых стенок приведены в нормативе СНиП №2.09-03. Перед проектировщиком стоит задача определить размер труб и глубину, на которую их необходимо погружать.
В паспорте каждого типоразмера шпунта указана величина его устойчивость к опрокидыванию и прочность стенки, в процессе расчетов нужно узнать, какие нагрузки будут действовать на ограждение в конкретных условиях, и по ним выбрать подходящий вариант. Предлагаем вашему вниманию пример формул для расчета шпунтового ограждения котлована.
Устойчивость к опрокидыванию:
Прочность шпунтовой стенки:
, в которой также необходимо определить
По результатам расчетов оформляется технологическая карта. В ней проектировщик указывает необходимый типоразмер и количество шпунта, технику для его погружения, а также дает рекомендации по проведению монтажных работ.
Рассчитайте массу шпунта для своего проекта
На странице прайса можно узнать стоимость шпунта.
Наши услуги по шпунтовому ограждению котлована
Компания «Арктик Гидро Строй» занимается обустройством шпунтовых ограждений более 10-ти лет. Мы предлагаем полный спектр услуг по шпунтовым работам – поставку металлоконструкций, проектирование, установку и демонтаж стенок.
По всем вопросам звоните: 8 800 707-72-09
В распоряжении нашей компании находится парк современной копровой техники и команда опытных сотрудников, прекрасно знающих свою работу. Если вы заинтересованы в поиске надежного подрядчика, обращайтесь в «Акртик Гидро Строй», и менеджеры фирмы ответят на все интересующие вас вопросы.
Трубошпунт
1500 тонн шпунта Ларсена
в наличии на складе
2300 тонн ежемесячно отгружается
на объекты по всей России
3400 поставок было произведено
с момента основания компании
Применение трубошпунта обеспечивает надежность при строительных работах. Сооружение из цельных труб с замками, которые приварены к ним, называется трубошпунт.
Цена за 1 т, руб (б\у материал)
Цена за 1 т, руб (новый материал)
от 60 000 до 90 000 руб\тонна
от 90 000 до 130 000 руб\тонна
Цена за 1 т, руб (б\у материал)
Цена за 1 т, руб (новый материал)
ШТС(Н) 2705
от 60 000 до 90 000 руб\тонна
от 90 000 до 130 000 руб\тонна
ШТС(Н) 3105
ШТС(Н) 3405
ШТС(Н) 4005
ШТС(Н) 3907
ШТС(Н) 4407
ШТС(Н) 4907
ШТС(Н) 5307
ШТС(Н) 5807
ШТС(Н) 4508
ШТС(Н) 5108
ШТС(Н) 5608
ШТС(Н) 6208
ШТС(Н) 6708
ШТС(Н) 6510
ШТС(Н) 7210
ШТС(Н) 7910
ШТС(Н) 8610
ШТС(Н) 9910
ШТС(Н) 8812
ШТС(Н) 9612
ШТС(Н) 10512
ШТС(Н) 12212
ШТС(Н) 13612
ШТС(Н) 12314
ШТС(Н) 14314
ШТС(Н) 16114
ШТС(Н) 18014
ШТС(Н) 20014
Арочная конструкция (исполнение 120°)
Цена за 1 т, руб (б\у материал)
Цена за 1 т, руб (новый материал)
сваи min
сави max
1 п.м. стенки min
1 п.м. стенки max
от 60 000 до 90 000 руб\тонна
от 90 000 до 130 000 руб\тонна
Арочная конструкция (исполнение 180°)
Цена за 1 т, руб (б\у материал)
Цена за 1 т, руб (новый материал)
сваи min
сави max
1 п.м. стенки min
1 п.м. стенки max
от 60 000 до 90 000 руб\тонна
от 90 000 до 130 000 руб\тонна
Синусоидальная конструкция (исполнение 120° и 180°)
Цена за 1 т, руб (б\у материал)
Цена за 1 т, руб (новый материал)
от 60 000 до 90 000 руб\тонна
от 90 000 до 130 000 руб\тонна
Случаи, в которых требуется трубчатый сварной шпунт
Шпунты ШТС и шпунтовая труба применяются в котлованах в целях соблюдения техники безопасности и норм СНиП, в соответствии с которыми в гидротехнических сооружениях без них невозможно обойтись, если:
Глубина котлована из песка свыше одного метра.
Котлован с супесью глубиной свыше 1,25 метра.
В грунте из глины, если котлован имеет большую глубину (более 1,5 метров).
Котлованы, вырытые в высокоплотных грунтах, глубиной от 2 метров.
Для укрепления стен котлована во избежание обрушения, особенно, если вам предстоит забивание свай, применяются шпунтовые трубы диаметром, зависящим от размера самого котлована. Эта технология также используется как альтернатива водопонижающим мероприятиям, обычно при строительстве гидротехнического сооружения. Пазовые замки, соединяющие сварные шпунты, позволяют получить герметичное ограждение, которое сдерживает влагу и предотвращает затопление котлована.
Чем трубошпунт отличается от других ограждений
Шпунтовые металлические трубы способны выдерживать не только большие горизонтальные грунтовые нагрузки, но и вертикальные, возникающие под воздействием фундамента. Сварные трубчатые шпунты Ларсена имеют несколько отличий от аналогичных конструкций и обладают большим числом преимуществ, к которым можно отнести следующие:
У подобных видов соединений момент сопротивления намного меньше, чем у шпунтовых стен.
Данный шпунт выдерживает нагрузку более, чем 140 тонн на квадратный метр.
Упрощение погружения благодаря большой ширине сваи.
Возможность соединения шпунтов с другими устройствами благодаря специальным замкам.
Безвредность для окружающей среды и здоровья человека.
Возможность изготовления свай с любым диаметром трубы.
При размещении поверхность трубы дает возможность любого угла поворота поворота.
Преимущества
К преимуществам, которыми обладает трубчатый шпунт, можно отнести следующие:
При забивке шпунта трубчатого возможно погружение шнека буровой установки в полость стальных труб, что облегчает погружение в твердый грунт. Увеличенный наибольший момент сопротивления по сравнению с другими видами шпунта (корытообразный и зетовый).
Неограниченный запас прочности ограждения котлованов из трубчатого сварного шпунта, так как при необходимости есть возможность заполнить полость труб железобетоном или усилить ее с помощью дополнительных стальных конструкций.
Замковые соединения шпунтовых свай выдерживают нагрузки более 720 тонн на п.м.
Большой ассортимент стальных шпунтовых труб и замков позволяет возводить ограждающие конструкции в широком диапазоне прочностных характеристик.
Оптимальное погружение в грунт и небольшая вероятность повреждения шпунтовых единиц.
Низкие расходы на заглубление трубчатых свай.
Используемая техника и оборудование
При проведении шпунтовых работ для укрепления стенок котлована трубами используют специальную технику. Основным инструментом в этой работе являются копровые установки.
Копёр – это оснащенная специальным оборудованием самоходная установка, передвигающаяся с помощью гусениц или колес. Копер оснащен:
Вместе с копром для погружения и забивки труб используются:
Рабочая платформа для размещения копра.
Устройство для забивки, представляющее собой молот (дизельный или гидравлический) или вибромолот, или вибропогружатель.
Мы используем современные машины для забивки:

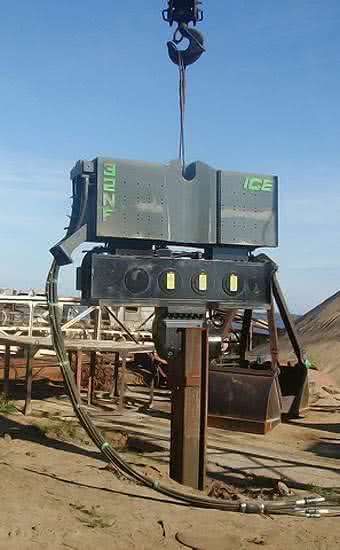

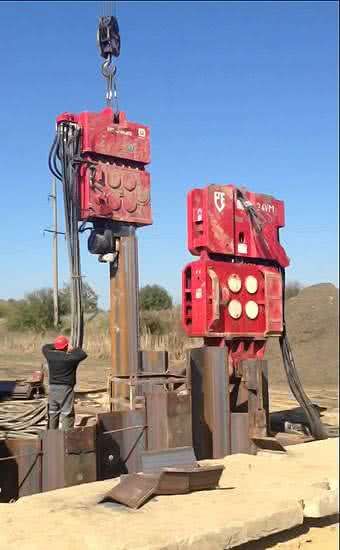

Вибропогружатель MULLER MS24HFV, вибропогружатель ICE 1423C, HITACHI.
Технология изготовления трубошпунта и его использование
В целях создания данных шпунтовых стенок используется простая технология: приступая к производству трубошпунта, специалисты соединяют между собой металлические трубы определенной длины и диаметра при помощи приваренных к ее стенкам специальных строительных замков. В результате сварных работ получается прочная, герметичная стенка нужной формы.
Устройство ограждения должно соответствовать требованиям СНиП и сооружается в определенной последовательности и при необходимых условиях:
Доставка копра и другой необходимой техники на строительный объект.
Разметку территории производят в соответствии с проектом.
Доставки шпунта копровой установки к месту погружения с помощью лебедки.
Выполнение строповки труб, их поднятие и установка в нужном положении.
Стыковка трубошпунта с наконечником погружающего механизма, проверка положения конструкции относительно плана.
Погружение трубошпунта в грунт до нужной глубины с помощью забивающей машины.
Методы погружения шпунтовых труб

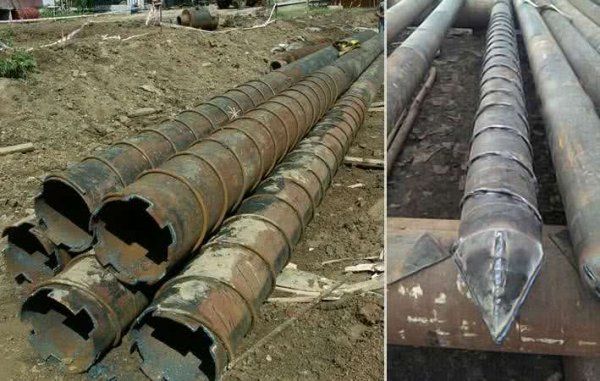

Завинчивание шпунтовых труб
Использование этого способа предполагает предварительное бурение ведущей скважины, диаметр которой меньше диаметра завинчиваемой трубы, на которую заранее наваривают спираль. Например, для труб диаметром в 300 мм делают отверстия диаметром 275 мм. Дыры в грунте бурятся шнеком, закрепленным на буровом вращателе, затем шнек снимают, на его место размещают трубу с резьбой и ввинчивают ее в отверстие. Затем трубы стыкуются.
Забуривание трубчатого шпунта делает конструкцию максимально прочной и надежной.
Этот способ имеет ряд преимуществ и поэтому очень востребован:
Погружают конструкцию бесшумно.
Труба плотно сидит в грунте.
Извлечение шпунта тем же способом возможно в течение шести месяцев после ввинчивания.
Но есть и недостатки:
Сложнее всего в этом деле наваривать резьбу на трубу. Это занимает много времени и задействует много рабочих рук: бригада из одного сварщика и подсобного рабочего за смену изготавливает пять свай длиной от 8 до 10 метров.
Возрастание себестоимости изделия за счет привлечения лишней рабочей силы в полтора раза.
Для подготовки некоторых видов труб нужны специальные станки.
Вибропогружение
При вибропогружении труб в грунт применяют специальное вибрационное устройство. Особенной эффективностью этот метод обладает при строительстве на насыщенных водой участках с большим процентом содержания песка и на болотистой местности. Чаще всего его применяют при возведении гидросооружений, укреплении берега сваями и на глубоких котлованах.
Отсутствие необходимости обработки и подготовки труб перед забивкой.
Уплотнение грунта вследствие ударов и улучшение несущей способности свай.
Возможность применения метода для любого типа грунта.
Возможность регулировки силы удара.
Быстрый темп выполнения работы.
Очень высокий уровень шума.
Возможность повреждения труб от ударов.
Поэтому такая технология более применима для железобетонных изделий.
Оборачиваемость труб шпунтового ограждения
Трубы для шпунтового ограждения имеют свой показатель оборачиваемости – это допустимое количество циклов вторичного использования. Оборачиваемость трубошпунта может быть разной, но в среднем она составляет 10 раз.
Требования СНиПа по шпунтовому ограждению из труб
Установка трубошпунта регулируется Строительными нормами и Правилами. Основные положения его применения заключены в СНиП 3-Б.6-62 и описывают предварительные действия перед погружением, регламентируют укрупнительную сборку, транспортировку и погружение труб.
Расчет шпунтового ограждения из труб
Расчет выполняется для обеспечения безопасности конструкции и ее дальнейшей работоспособности на протяжении предписываемого срока пригодности. При расчете учитываются начальные напряжения грунта и предельные нагрузки. Рассчитывается коэффициент бокового давления. В последнее время расчеты выполняются с помощью специальной компьютерной программы.
Необходимо учитывать следующие параметры:
Горизонтальные перемещения конструкции.
Расчет прочности конструкции.
Изгибающий момент усилий ограждения.
Усилия в распорных системах.
Параметры «пионерного» котлована.
Учет распределенных нагрузок.
Уровень воды со всех сторон.
Расчет при условии поэтапной разработки грунта.
Эффективные характеристики сечения.
Конструкция будет наиболее надежной и безопасной при очень четких расчетных данных, поэтому мы рекомендуем обращаться в нашу компанию за оказанием этой услуги.
Наши услуги по устройству шпунта из труб
Многие сайты предлагают всевозможные трубчатые изделия, но компания “Экоторг М”, находящаяся в г.Москве, предоставляет разнообразные услуги, а именно:
Производство работ по погружению и извлечению шпунтовых ограждений из цельных труб.
Проектирование современных замковых ограждений, выполнение всех необходимых расчетов.
Создание обвязочного пояса любой длины.
Устройство распорных систем.
Устройство трубошпунтового ограждения под ключ в соответствии с ГОСТами.
Продажа нового трубошпунта с возможностью обратного выкупа.
Продажа новых и б/у труб и доставка их на ваши объекты.
Преимущества нашей компании:
Огромный опыт выполнения строительных и расчетных работ.
Продажа труб, произведенных только проверенными компаниями, отличающихся особой прочностью и отвечающих стандартам качества.
Постоянное обучение и повышение квалификации наших сотрудников, их большой практический опыт.
Большой опыт долгосрочного сотрудничества с нашими заказчиками.
Экономия ваших расходов без ухудшения качества, возможность выбора дешевых, но надежных вариантов.
Доставка наших конструкций по всей территории РФ до самого севера.
Приемлемые цены и быстрое выполнение заказов.
Проведение профессионального расчета и оптимизация ваших расходов на начальном этапе строительства гидротехнических объектов до 80 процентов. Подбор максимально близких к проектным нагрузкам типа шпунта.
