Зачем АЭС труба?

Зачем на атомной электростанции высокая труба?

На атомной электростанции используется множество труб – тут и рукава высокого давления (), и гофрированные трубы (), и бесшовные трубопроводы (). Однако речь, даже не о них.

Есть на каждой АЭС еще одна (иногда несколько) самая высокая и значительно более узкая труба, из которой никогда не идет дым. Для чего же используется она?

На российский АЭС такие высокие и узкие трубы еще с советских времен помечают красно-белыми полосами для информирования воздушных судов о возможном препятствии. Обычно так помечались все промышленные трубы выше 50 метров.

Заметим, что высокие трубы на АЭС расположены рядом с реакторными цехами. Все потому, что они используются для вентиляции помещения реактора. Через эту трубу сбрасываются газы, но они бесцветные, потому дыма и не видно.

Да, эти газы радиоактивные, для этого и важна высота этой трубы. При работе реактора регулярно образуются радиоактивные изотопы в виде инертного газа. Их улавливают, выдерживают в отстойниках – газгольдерах – до снижения активности, а затем выпускают через эту высокую трубу в атмосферу. Высота трубы позволяет понизить их температуру, а также медленнее опускаться на землю, тем самым успевая распадаться до нерадиоактивных изотопов.

С помощью такой процедуры, уровень радиации в реакторном цехе также держится на допустимых значениях для работы персонала. Это увеличивает время максимальной работы сотрудников в помещениях с ядерным реактором.

Видео

Парогенератор

Вернемся к процессу преобразования ядерной энергии в электричество. Для производства водяного пара на АЭС применяются парогенераторы. Тепло они получают от реактора, оно приходит с теплоносителем первого контура, а пар нужен для того, чтобы крутить паровые турбины.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Вода первого контура, циркулирующая через активную зону реактора, омывает тепловыделяющие элементы, нагреваясь при этом до температуры 320–330° С. Но поскольку вода в обычном состоянии при давлении в 1 атмосферу закипает уже при температуре 100°С, то для того чтобы повысить температуру кипения, повышают и давление в первом контуре теплоносителя. В современных реакторах типа ВВЭР (водо-водяной энергетический реактор – они являются основой мировой атомной энергетики) давление в первом контуре достигает 160 атмосфер.

Дальше эта очень горячая вода из реактора прокачивается насосами через парогенератор, где отдает часть тепла, и снова возвращается в реактор. В парогенераторе это тепло передается воде второго контура. Это контур так называемого рабочего тела, т. е. среды, совершающей работу, преобразуя тепловую энергию в механическую. Эта вода, которая находится под гораздо меньшим давлением (половина давления первого контура и менее), поэтому она закипает. Образовавшийся водяной пар под высоким давлением поступает на лопатки турбины.

Принцип работы атомной электростанции

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Если коротко, то атомная электростанция — это установка, которая производит электричество за счет ядерного реактора.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Кстати, когда будете играть в крокодила, загадайте атомную электростанцию. Будет забавно, проверено.

Опасны ли атомные станции

В итоге мы получаем ситуацию, при которой атомная энергетика напоминает ситуацию с самолетами. Их многие боятся, но в реальности риск просто умереть на улице в сотни раз выше, чем разбиться на самолете. Просто аварии вызывают большой резонанс и разово погибает больше людей, но такие аварии случаются редко.

Кроме систем самой атомной станции, о которых мы поговорим ниже, они сопровождаются серьезными мерами предосторожности. Признаюсь честно, когда я находился рядом с Воронежской АЭС мне было немного не по себе, но когда я собрал побольше информации, я понял, что переоценивал ситуацию.

Вокруг любой атомной станции есть как минимум 30-километровая зона, в которой постоянно производится мониторинг ситуации и экологической обстановки. Это не зона отчуждения, так как в ней можно жить людям и даже заниматься земледелием. Ограничения касаются только трехкилометровой зоны в непосредственной близости от станции. Но это опять же сделано только с целью обеспечения дополнительной безопасности, а не из-за того, что там опасно находиться.

Так выглядит зона безопасности вокруг Балаковской АЭС.

Наверное, самым опасным периодом работы станции является момент загрузки топлива. Именно в этот момент реактор открывается и есть небольшой риск попадания радиоактивных отходов в воздух. Правда, делается это не часто (в среднем один раз в год) и выброс будет очень незначительным.

Хорошая новость заключается в том, что ядерной реакцией можно управлять. Задача проста — следи себе за реакцией, контролируй и не давай урану распадаться слишком быстро. Легко сказать!

Для выполнения этой задачи придумали замедлитель. Замедлитель — не устройство, а вещество, которое уменьшает кинетическую энергию нейтронов за счет многократного столкновения с молекулами замедлителя. В качестве замедлителя часто используют графитовые стержни и воду — обычную (H2O) или тяжелую (D2O).

Аварии с радиоактивными выбросами

Если уж мы заговорили об авариях на атомных станциях, давайте обсудим, как они классифицируются и какие их них были самыми крупными.

Для классификации аварий по их серьезности и силе воздействия на человека и природу они делятся на 7 степеней по Международной шкале ядерных событий, получая определенный уровень INES. На основании этого уровня можно судить был ли причинен вред людям и насколько было повреждено оборудование самой станции. Далеко не все уровни считаются опасными.

Раз уж заговорили об авариях, стоит упомянуть и первую аварию с радиоактивным загрязнением. Оно произошло в Чок-Ривер лаборатории 12 декабря 1952 года.

Произошло оно вследствие ряда ошибок оператора и сбоев в системе аварийной остановки. Реактор в лаборатории вышел в надкритический режим работы. Цепная реакция сама себя поддерживала и выделение энергии в несколько раз превысило норму. В итоге активная зона была повреждена и радиоактивные продукты деления с большим периодом полураспада вместе с массой охлаждающей воды вылились в подвальное помещение. За год работы реактор был полностью восстановлен.

Как видим, аварии случаются и иногда их масштабы устрашают, но все равно по статистике работа АЭС гораздо безопаснее и несет меньше вреда, чем сжигание топлива. Разница экологичности уже достигает трех-четырехкратного уровня. На подходе термоядерные реакторы, которые должны сделать процесс еще более экологичным. Пока, по большому счету, проблема только в отработанном топливе. Его надо как-то деактивировать и захоранивать. Ученые работают над этим. Будем надеяться, что они решат эту проблему.

Источник

MIRAES.RU

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чегоАтомная электростанция – это огромный комплекс оборудования и сооружений. Самыми крупными из сооружений являются здание самого ядерного реактора и огромная широкая труба – градирня, из которой регулярно идёт белый дым. В градирнях охлаждают и конденсируют воду, прошедшую через лопатки турбины. Но речь не о ней.

Зачем на атомной электростанции высокая труба?

На атомной электростанции используется множество труб – тут и рукава высокого давления (https://miraes.ru/rukava-vyisokogo-davleniya-v-energetike), и гофрированные трубы (https://trubyda.ru/gofrirovannye), и бесшовные трубопроводы (https://miraes.ru/nerazrushayushhiy-kontrol-na-atomnyih-elektrostantsiyah/). Однако речь, даже не о них.

Есть на каждой АЭС еще одна (иногда несколько) самая высокая и значительно более узкая труба, из которой никогда не идет дым. Для чего же используется она?

На российский АЭС такие высокие и узкие трубы еще с советских времен помечают красно-белыми полосами для информирования воздушных судов о возможном препятствии. Обычно так помечались все промышленные трубы выше 50 метров.

Заметим, что высокие трубы на АЭС расположены рядом с реакторными цехами. Все потому, что они используются для вентиляции помещения реактора. Через эту трубу сбрасываются газы, но они бесцветные, потому дыма и не видно.

Да, эти газы радиоактивные, для этого и важна высота этой трубы. При работе реактора регулярно образуются радиоактивные изотопы в виде инертного газа. Их улавливают, выдерживают в отстойниках – газгольдерах – до снижения активности, а затем выпускают через эту высокую трубу в атмосферу. Высота трубы позволяет понизить их температуру, а также медленнее опускаться на землю, тем самым успевая распадаться до нерадиоактивных изотопов.

С помощью такой процедуры, уровень радиации в реакторном цехе также держится на допустимых значениях для работы персонала. Это увеличивает время максимальной работы сотрудников в помещениях с ядерным реактором.

Источник

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чегоenergobar

Не созерцай, а работай, чтобы созерцать

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чегоРадиационный фон (или обстановка) на станции и прилегающей территории находится на уровне, соответствующем нормальной эксплуатации энергоблоков, и не превышает естественных фоновых значений. Сообщение примерно такого содержания есть практически во всех пресс-релизах с АЭС, где случилась какая-нибудь (даже малозначительная) авария.

И это естественно для атомной энергетики, так как любая авария с радиоактивными выбросами переводит статус аварии на качественно другой опасный уровень. Возникают вопросы об эвакуации людей, дезактивации территории и оборудования и т.д. даже при незначительном выбросе радиации.

Но надо отметить, что радиоактивные выбросы постоянно происходят на АЭС даже в случае отсутствия аварии. Вы заметили, что каждая атомная станция имеет большую трубу. На АЭС сжигание какого-либо топлива – газа или мазута вроде не производится, а труба все равно есть. Зачем?

Дело в том, что через трубу выводятся радиоактивные инертные газы, которые не улавливаются установленными фильтрами. А большие размеры трубы, предназначены для того, чтобы как можно дальше от станции и как можно в большей площади атмосферы рассеять эти газы и обеспечить их медленное осаждение, которые пока опустятся, успевают в основном распасться. Опасности тут нет, на самом деле это мера предосторожности. Специалисты говорят, что мощность дозы в самом канале трубы всего в десяток раз превышает санитарные нормы, ну а после осаждения уровни концентрация намного ниже регистрируемых. То есть уровень радиации из-за этого становится меньше и не таким опасным.

И тогда можно будет писать, что радиационный фон на станции и прилегающей территории находится на уровне, соответствующем нормальной эксплуатации энергоблоков, и не превышает естественных значений.

Источник

Градирни: для чего на заводах и электростанциях устанавливают огромные трубы

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Возле многих крупных предприятий, заводов, атомных электростанций, других крупных объектов нередко находятся трубы огромных размеров. Многих природа ее появления, как и принцип действия, не интересует. Для других же – это обычные трубы, из которых идет дым, хоть и не понятно, откуда он берется. В реальности же дела обстоят несколько иначе.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

У этих не совсем обычных труб имеется свое название – градирни. Что касается дыма, то это пар, ключевой задачей которого является отвод лишнего тепла или охлаждение конкретного объекта.

Как это работает

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Механизм действия градирни несложный. За счет того, что с поверхности системы трубок испаряется вода, в них в середине температура снижается. Во время вращения вентиляционного механизма возникает воздушный поток. Именно он и отвечает за испарение жидкости. Пополнение последней происходит в постоянном режиме. Для этого существует ороситель. Вентилятор может вращаться с различной скоростью. Этот момент регулируется (повышается показатель теплосъема).

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Что касается охлаждающей жидкости, то и скорость ее потока тоже величина контролируемая. Системы функционируют через специальные частотные преобразователи, соответственно, весь охлаждающий процесс находится в рамках конкретных параметров.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

В зависимости от размера труб меняется диапазон мощности и рабочих температур, но принцип работы общей системы охлаждения остается прежним. Происходит распыление горячей воды, после чего идет обдув холодным потоком воздуха. Во время испарения основное тепло с капель забирается, а сами капли уже в охлажденном виде падают в бассейн. Для замкнутости цикла установлен каплеуловитель (над оросителем). Он из горячего воздуха собирает влагу.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

После завершения процесса происходит возобновление цикла. Несмотря на свою простоту, процессу требуется специальная настройка с балансировкой. В связи с этим, из труб идет пар либо воздух, а не дым.

Понравилась статья? Тогда поддержи нас, жми:

Источник

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

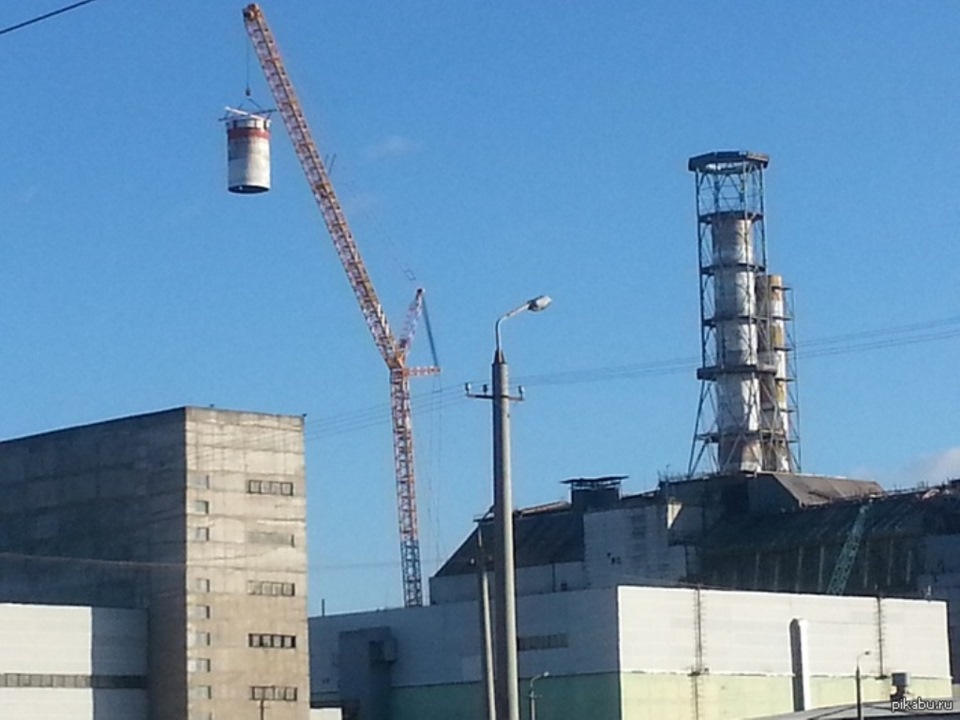

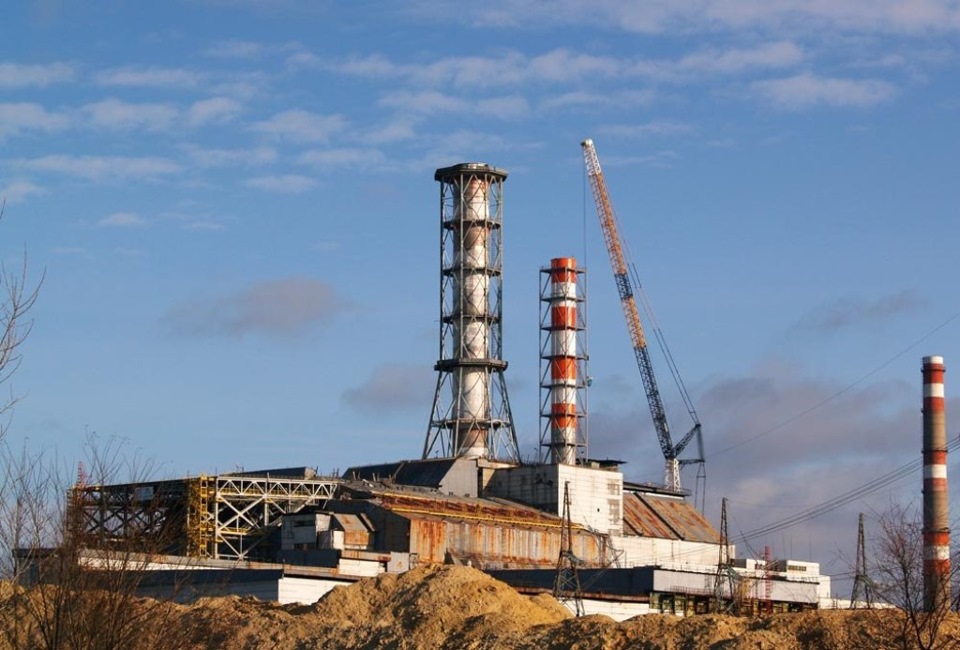

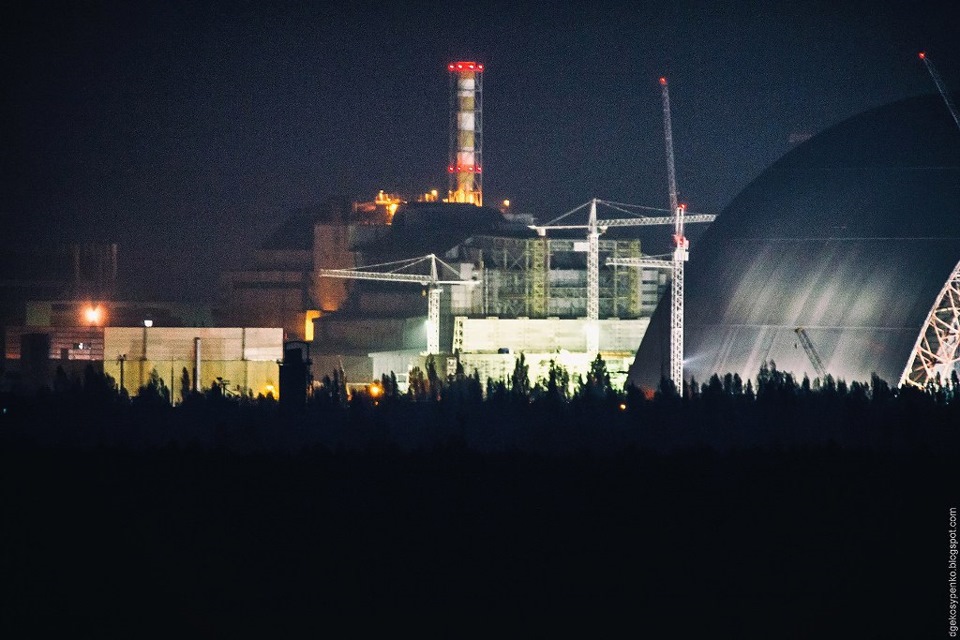

В конце 2013 ушел в историю самый заметный в буквальном смысле объект Чернобыльской АЭС — вентиляционная труба. (если кто не знал) Ее очертания помнит каждый, кто хоть раз смотрел документальную хронику после взрыва.

Распилить и захоронить.

Сразу после атомного взрыва труба потеряла равновесие. Очевидцы говорят, что опорные конструкции как будто висели в воздухе, их пришлось со временем укреплять. Но в это же время продолжалось строительство объекта «Укрытие-2» — так называемого нового саркофага. Обойти вентиляционную трубу или накрывать ее новым саркофагом было очень сложно технологически, да и экономически нецелесообразно. Поэтому инженеры решили пойти другим путем и построить в стороне от будущего саркофага новую систему вентиляции. А предыдущую планировали в будущем демонтировать.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

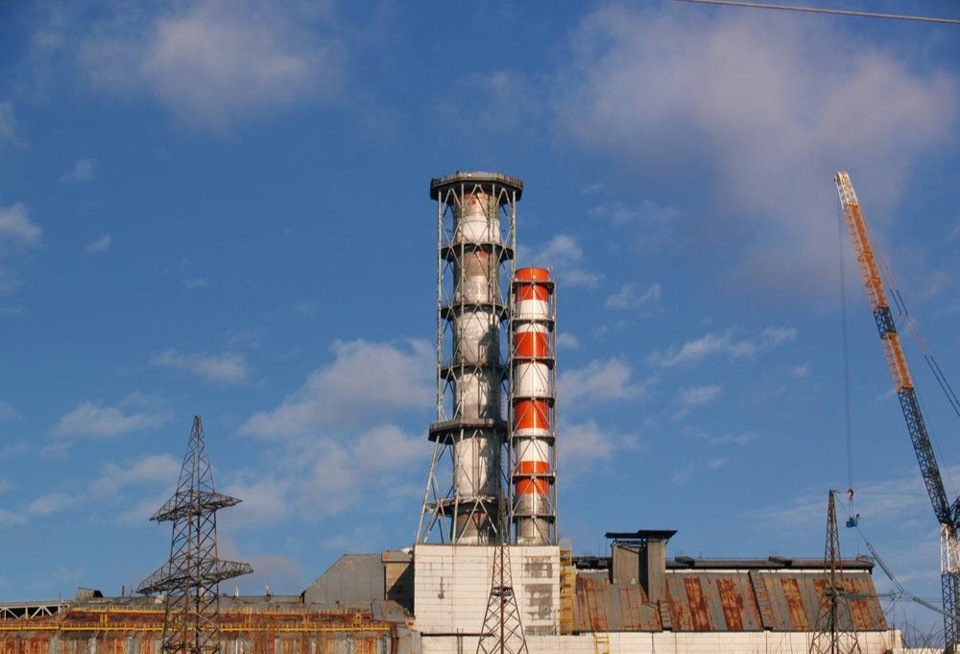

На первый взгляд разрушить массивную конструкцию — не слишком уж сложная задача. Как говорится, ломать — не строить: разобрали и вывезли. Но на деле все оказалось не так просто. Во-первых, речь шла об объекте весом более 350 тонн. Это как семь загруженных товарных вагонов. А высота трубы около 150 м — как 33 этажа жилого дома.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

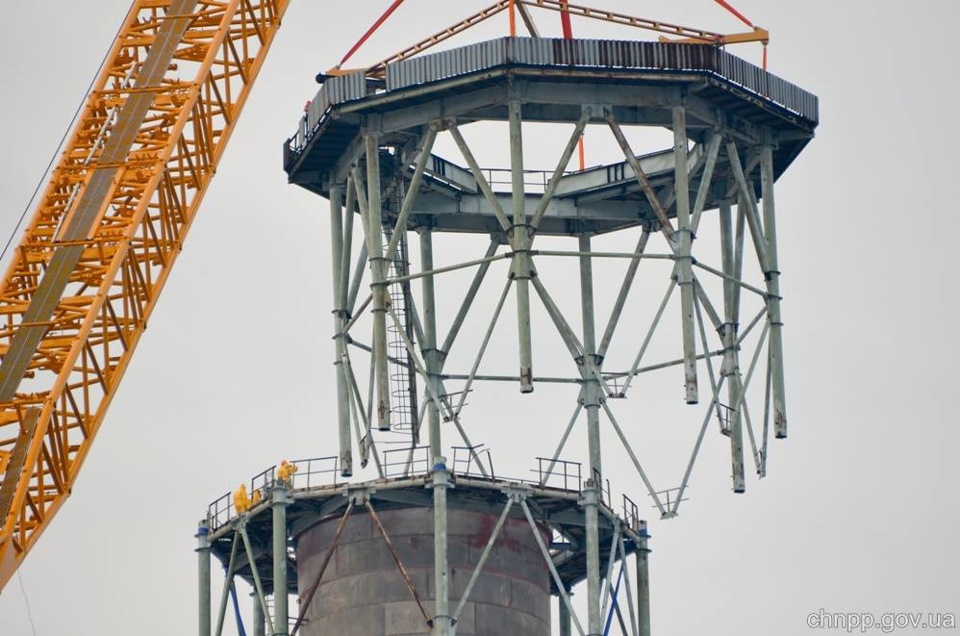

Просто повалить такую махину означало разрушить сотни квадратных метров старого саркофага и выпустить наружу радиоактивную пыль. Пыль полетела бы из реактора под трубой и из самой трубы, внутри которой накопились тонны радиоактивной сажи. Кроме того, из-за высокого уровня радиации работать на демонтаже должно было как можно меньше людей. Это означало, что заниматься демонтажем приходилось бы в несколько приемов.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

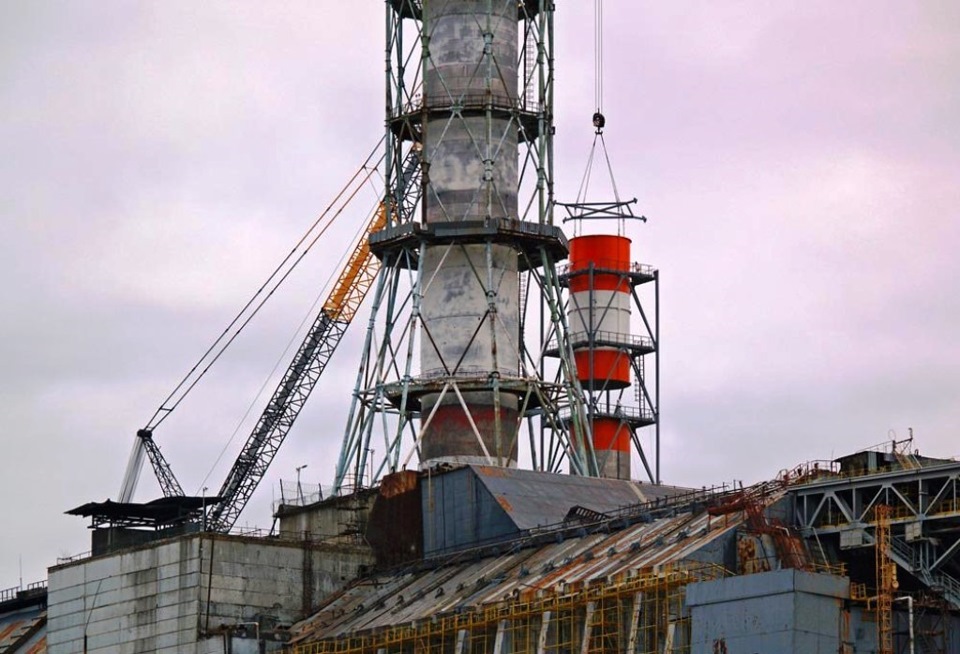

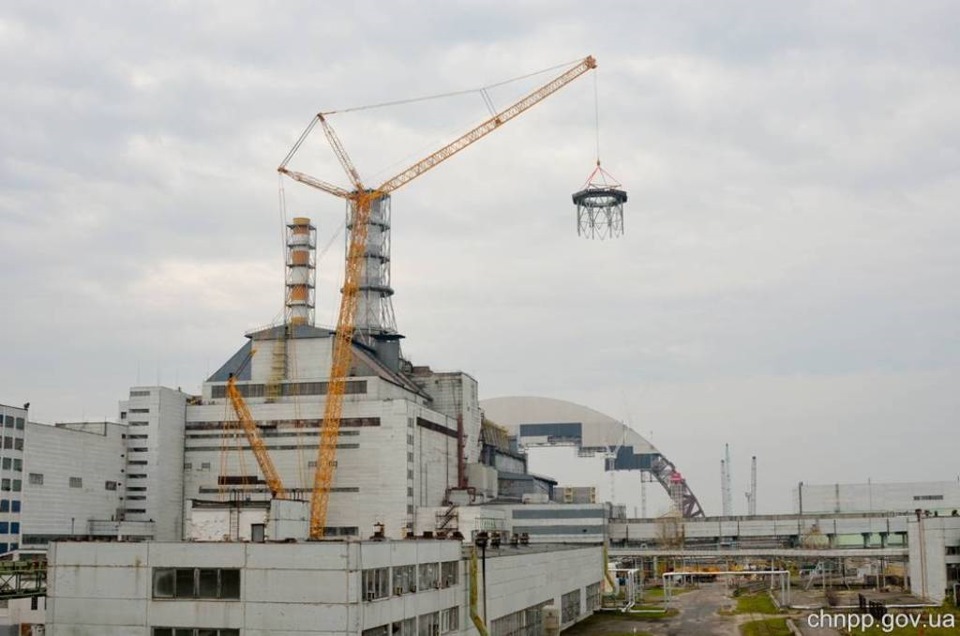

Разработкой проекта государственный институт «Атомэнергостройпроект» занимался в течение нескольких месяцев. В результате предложили распилить трубу на шесть частей, снять их по очереди и затем захоронить в машинном зале третьего энергоблока. Для начала работ ожидали только ввода в эксплуатацию новой трубы, что и произошло в середине октября.

Помогал немецкий кран.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

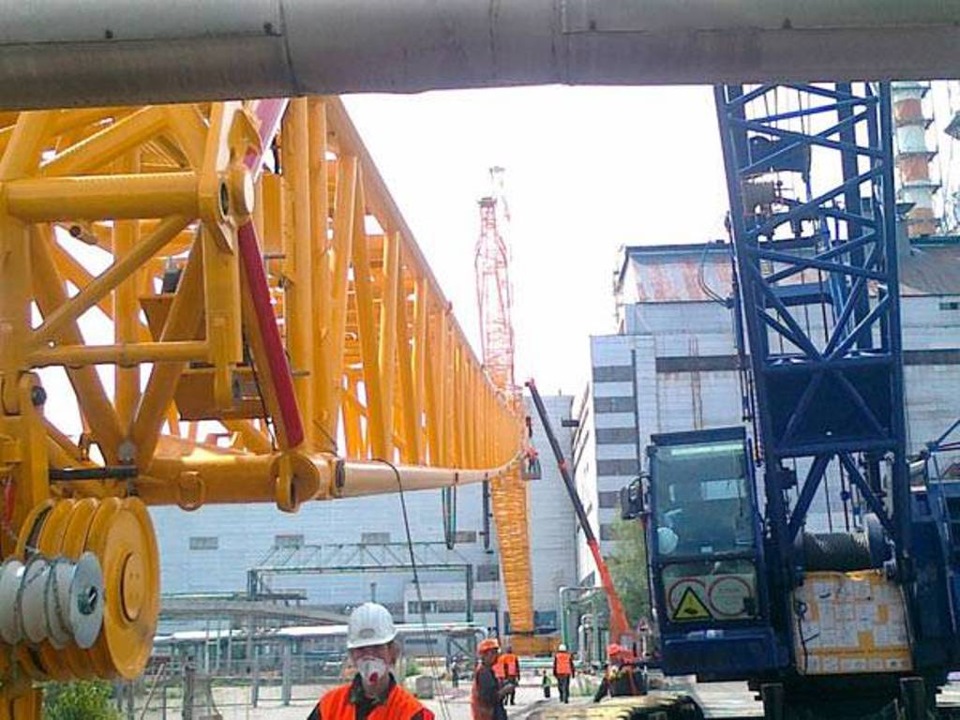

«Главным героем» демонтажа стал уникальный сверхтяжелый кран «Демаг» грузоподъемностью 1600 тонн, что позволяет поднять до 70 тонн груза на 200-метровой стреле. Таких механизмов во всем мире не более десятка. Именно этот кран морем доставили из Италии, где он был занят на других работах. Из порта в Ильичевске в Чернобыль его везли на 92 грузовиках.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

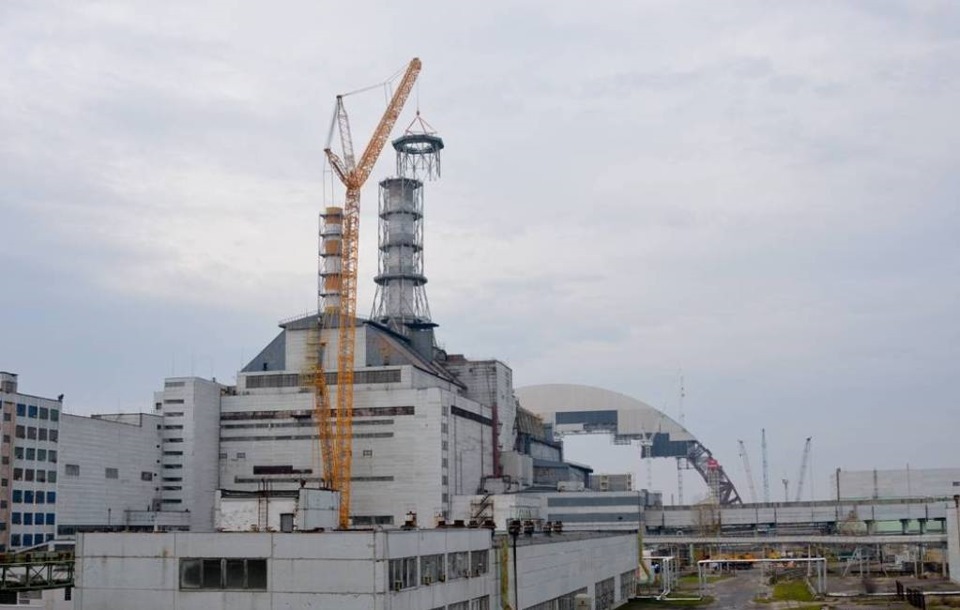

Кран с другими характеристиками в Чернобыле не пригодился бы. Труба вентиляции стояла на расстоянии 100 метров от ближайшего ровного клочка земли, где в принципе можно было установить кран.

С проектом справились в рекордные сроки

Необычные работы в Чернобыле не прошли незамеченными мимо западной прессы. К примеру, британская The Independent писала перед стартом демонтажа: «Это одна из самых сложных работ. Сегменты трубы весом 55 тонн каждый, полные радиоактивной сажи и пыли, будут отрезаны плазменным резаком командами, состоящими из двух мужчин, и будут удалены с помощью крана. Подъемы сегментов будут очень беспокойными: если кран промахнется или оператор просчитается и сегмент попадет в реактор, то новое облако радиоактивной пыли может попасть в атмосферу».

Строители спешили, им удалось реализовать весь проект в рекордные сроки — за 25 дней.

Труба на аэс для чего. Смотреть фото Труба на аэс для чего. Смотреть картинку Труба на аэс для чего. Картинка про Труба на аэс для чего. Фото Труба на аэс для чего

К счастью, обошлось без серьезных инцидентов. Но нельзя и сказать, что все прошло как по маслу. Во время подъема шестого, предпоследнего сегмента трубы, сработали системы безопасности крана.

По его словам, за ночь план переработали. Тяжелый фрагмент разрезали на две части и начали перемещать частями. Из-за непредвиденных осложнений западные консультанты предложили сменить персонал монтажников, которые были заняты в работах. А фрагмент трубы при этом оставался висеть в воздухе.

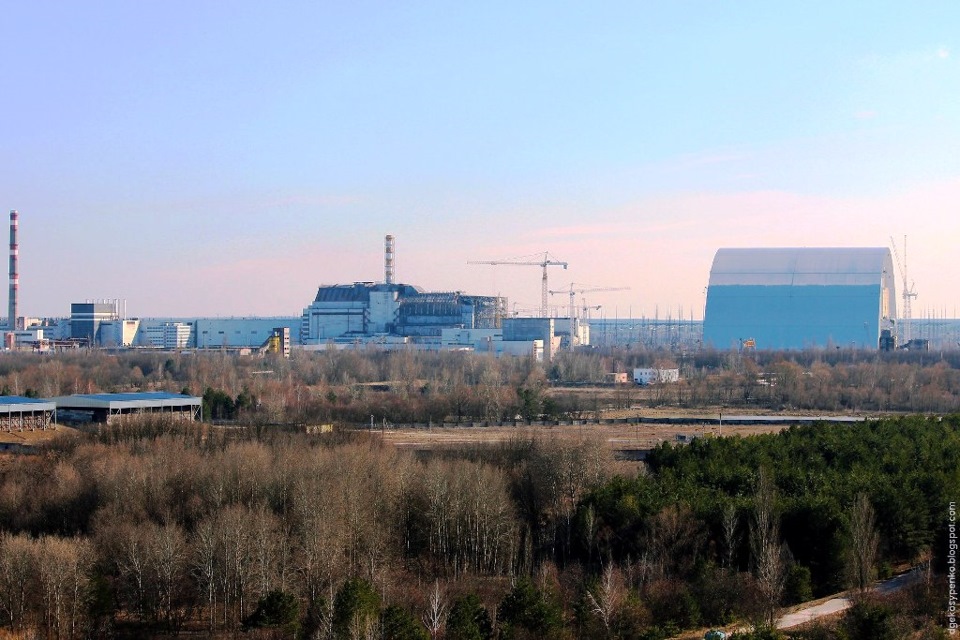

После демонтажа трубы теперь уже ничего не мешает консорциуму Novarka собирать новый безопасный объект «Укрытие-2» над разрушенными зданиями 3-го и 4-го энергоблоков. В ближайшие два года над реакторами возведут первую половину арки, а затем наступит и черед второй.
Справка

Вентиляционная труба — это один из необходимых элементов конструкции энергоблока с ядерным реактором. Известная большинству наших сограждан «полосатая» труба ВТ-2 обеспечивала «подтягивание» воздуха в помещения 3-го и 4-го энергоблоков, создавая условия для работы людей и эксплуатации оборудования в условиях повышенного уровня радиации.

После трагической аварии на Чернобыльской АЭС в апреле 1986 года труба продолжала выполнять свою функцию — вентиляция помещений и создание условий для работы персонала.
