Трапеция стеклоочистителя 1117 и 1118 в чем отличие
Развалилась трапеция стеклоочистителей

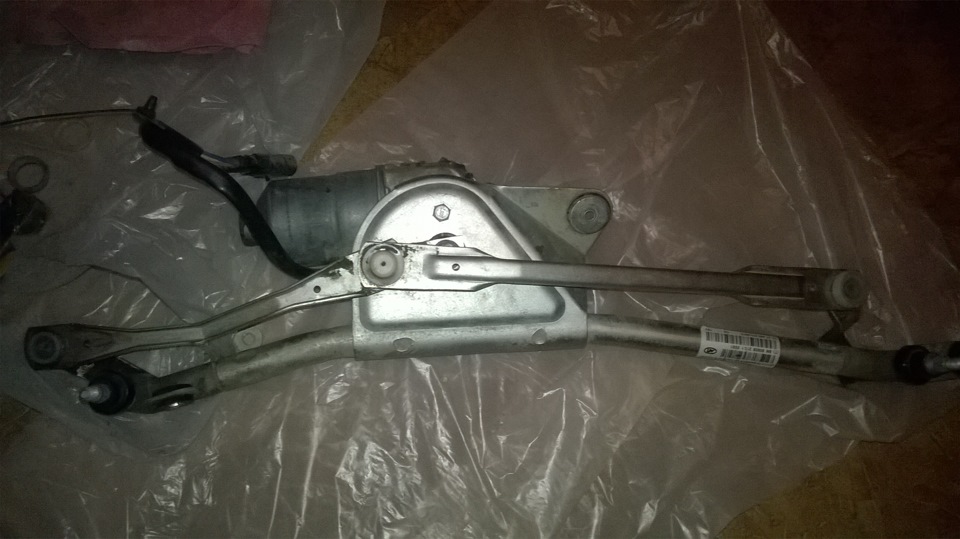

Купил, поставил. Но она оказалось нового типа. В следствии водительский поводок прижался к жабо. Оказывается вот почему:
«На Калину устанавливались 2 типа трапеции стеклоочистителя — 1118 («старого» образца) и 1117 («нового» образца). Главное отличие — угол наклона оси рычага левого (водительского) стеклоочистителя. Соответственно, для каждой трапеции идет свой тип левого рычага стеклоочистителя. Для трапеции 1117 — рычаг 1117-5205065, для трапеции 1118 — рычаг 1118-5205065. При установке рычага 1117 на трапецию 1118 он торчит вверх и не касается стекла, рычаг 1118 на трапеции 1117 прижимается к жабо.
Кроме того, трапеции стеклоочистителя отличаются диаметром оси электродвигателя. Обычно трапеция 1118 имеет «тонкую» ось (отверстие в трапеции под нее диаметром, по-моему, 10 мм), а трапеция 1117 — «толстую» (12 мм). Но это не абсолютное правило. Так, у меня с завода стоит чудо-зверь — трапеция 1117 с «тонкой» осью.
P.S. Продавцы во многих магазинах не подозревают о наличии 2-х типов левого рычага стеклоочистителя. О наличии 2-х типов трапеции осведомлены, но отличий между ними зачастую тоже не знают.» © Tommy75
www.lkforum.ru/blog.php?bt=25124
P. S. S. В инструкции написано, что трапеция идет на все автомобили Калина, Гранта, Datsun (кроме автомобилей до 2012 г. в.)
Стеклоочистители: Наваждение!
Запись №1 в бортовом журнале от 24.12.2015 г.
Наверное, первая запись борового журнала должна быть посвящена либо покупке авто, либо общим впечатлениям от машины. Но об этом будет сказано позже (а может и не будет). Во-первых, потому что не могу я еще оценить в полной мере свое приобретение. Не успел почувствовать я ее, не проникся, не узнал достаточно хорошо. Во-вторых, потому что покупка автомобиля выпала на странную предпраздничную суету, которая на меня неожиданно навалилась. Неожиданно — потому что приходится мне принимать участие в мероприятиях, об участие в которых я раньше и подумать не мог. Поэтому времени на все остальное (в том числе и на записи в бортжурнале) практически нет.
Впрочем, первое обрывочное впечатление ниже!
Первый звоночек прозвучал, еще когда мы перегоняли машинку из салона. 5 декабря. Погода была как и теперь — дожди… Все было хорошо, все работало исправно. Как вдруг щетка стеклоочистителя со стороны водительского места каким-то образом подвернулась, почти выскочив из крепления поводка, и дворник ( сам поводок) встал. При этом второй продолжал работать. Остановились, поправили. Все продолжило работать по-штатному.
Через некоторое время (примерно неделя) этот же дворник встал намертво. Благо я еще активно не использовал авто, так как он еще не был застрахован. Начитавшись всякого в интернете, хотел уже снимать трапецию и перебирать ее. Но все оказалось проще — ослабла затяжка гайки поводка. Затянул- работает!
Но не тут-то было… Вскоре остановились оба, при этом моторчик и сам механизм работали, судя по звуку. Полез под капот, причина неисправности — слетела пластмассовая втулка, соединяющая рычаги трапеции и поводка на одном стеклоочистителе и та же пресловутая ослабленная гайка на втором (позже понял, что отверстие в поводке изрядно выработано, так как там мягкий металл).
Не догадался, что можно снять весь механизм, принести его домой и в спокойной обстановке установить эту втулку. Опыт приходит со временем! Вместо этого пришлось выполнять работу на месте. Но втулка стопорится насадным кольцом, которое можно напрессовать только нагорячую, предварительно нагрев его в кипятке.
И я придумал носить все это к машине в термокружке!)) Да, пришлось выкручиваться… С горем пополам все сделал, но далеко не сразу, изрядно помучился. Все заработало! Был очень доволен.
Но… Но… Опять незадача. Через несколько дней то же самое со вторым дворником. Да в самый неподходящий момент, ехал с утра по делам. Пришлось оставить машину и кататься на такси. Причина та же — пластмассовая втулка. Почему бы мне сразу не заменить ее при первом ремонте для профилактики?! Нет? Тогда лезь опять под капот, разбирай!
На этот раз я был уже умнее, снял весь механизм и часть работ сделал дома.
Вместе с этим решил поменять поводки на новые. Со стороны пассажира встал прекрасно. А вот водительский не подошел — тот, который сейчас установлен как-то более отогнут от места крепления (непонятно? но я забыл сделать фото, а на пальцах и не объяснишь). Получилось, что новый поводок просто касался щитка (пластмассового, который прикрывает механизм стеклоочистителя) и его заклинивало. Оставил старый, потуже затянул гайку и кажется этого стало достаточно.
В итоге пока что все хорошо работает. Сегодня дождь, и стеклоочистители отработали прекрасно.
Надеюсь забыть про эту неприятную проблему надолго!
Дальше хочу заняться аптечкой, которая не аптечка, а одно название.
Новая трапеция дворников или ремкомплект не помог
Банально, как и у всех бывает. Ехал себе, ехал, махал дворником, а тут раз, и пассажирский как был, так и остался в зоне парковки. В итоге домой добрался как на Оке, с одним дворником, благо хоть не водительский.

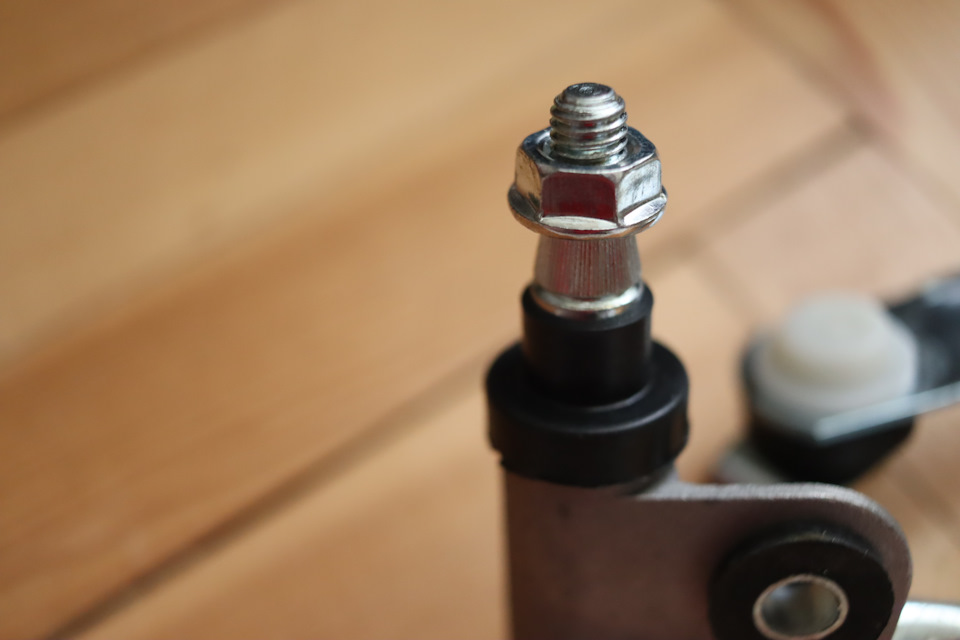

На удивление развалился шарнир не у оси поводка, а центральный — маленький. Втулка на такой есть только в ремкомплекте трапеции чисто калиновской, в 2110 ремкомплекте такой нет.
Вообще ремкомплект ценой 120 р. оказался выбросом денег на ветер, хватило его на 1 день, дальше как соскакивала штанга к пассажирскому дворнику, так и соскакивает. Судя по внешнему виду, износ металлического пальца превысил все допустимые нормы, поэтому и ремкомплект бесполезен.
Трапеция в сборе у меня 11170-5205015-01, промониторив emex, автодок, drivebox и т. д. морально приготовился выложить 3000 за новый привод в сборе, т. к. по отдельности она не продаётся. И дернуло же меня зайти в небольшой магазинчик ваз неподалёку от дома, мол сколько трапеция будет стоит и какие исполнения есть 117 трапеции: — 01, — 02, или может быть — 08, при этом честно говоря имея трапецию в сборе с моторчиком.
-«А тебе собственно какая нужна то?» — «Да у меня сейчас — 01 стоит».
-«Жди».
Покопавшись в своей кладовке, вдруг продавец выносит мою калужская — 01 трапецию, да без моторчика. Типа 1600 и она твоя.

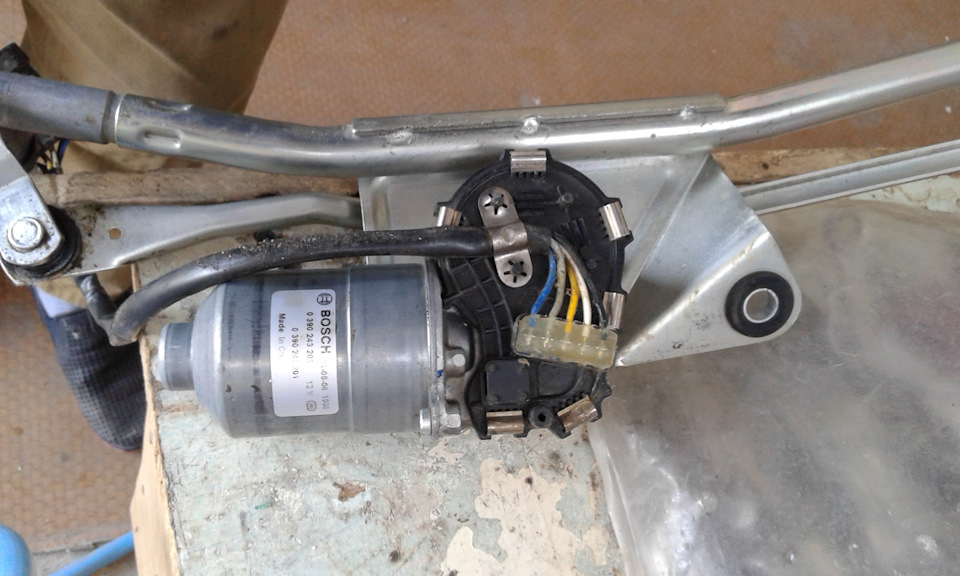

Вообще изучил я её дома, перебрал, смазав оси поводка пластичной сказкой, потому что как всегда избытком смазки она не страдала, и пришёл к выводу что моторчик на ней все таки когда то стоял, так как маркером было отмечена установка нулевого положения, да и наклейка с напряжением присутствует. При этом трапеция новая. Вот я думаю, может так по отдельности продавать выгоднее.
СЮРПРИЗ! Саморазваливающийся механизм трапеции «дворников» впечатляет…
Произошла со мной такая неприятная ситуёвина ещё весной…вечер, темно, проливной дождь(«дворники» работают то на 2-ой, то на 3-ей скорости), еду домой, машин на дороге много(все домой возвращаются после работы), поворачиваю на перекрёстке направо и туууут хренакс и левый (водительский) «дворник» застывает в вертикальном положении, а правый продолжает работать…ну я не растерялся, просматривая через правую часть лобового окна дорогу потихоньку доехал до ближайшего места, где можно было встать на стоянку.
Сначала подумал, что гайка открутилась на поводке, но когда открыл капот, то обнаружил, что развалился шарнир на трапеции((…что пля за подстава! так и ДТП сотворить запросто можно…
На следующий день снял трапецию, посмотрел, подумал…новые капролоновые (вроде такой материал у этих втулок, хотя может и полиэтилен) покупать за 300-400 рублей как-то не хотелось, да и сам шарнир(шаровая часть) уже не в лучшем состоянии из-за КОНСТРУКТИВНОГО КОСЯКА! этого шарнира…уже в который раз вылазят боком эти конструктивные косяки на ВАЗе…надоело!
В чём проблема — в том, что в крышке шарнира сделано отверстие для выхода воздуха и смазки при запрессовке шарнира в крышку — вроде грамотно и правильно, НО не в этом случае! т.к. на эту крышку летит и вода и пыль и песок с лобового стекла, что в итоге приводит к разрушению шарнира, даже если его регулярно смазывать((…ведь можно было сделать крышку с канавками по внутренней рабочей поверхности! и было бы легко запрессовывать и в шарнир столько говна бы не летело и жил бы он долго и счастливо…

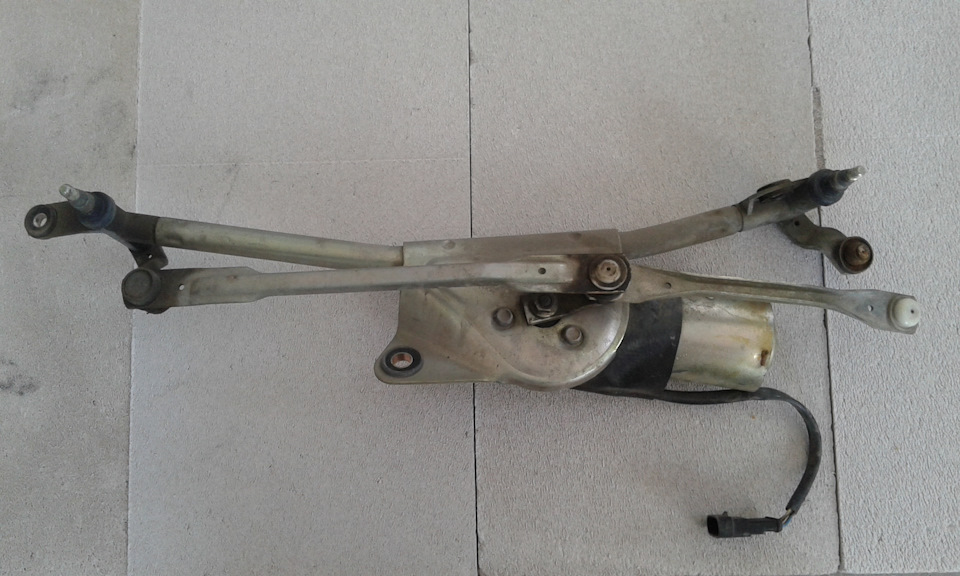

Короче стал я искать трапецию с разбора и нашёл с Гранты нового образца за 1т. р., её и решил поставить, хотя крышки шарниров на ней имеют такой же конструктивный косяк(( эх ВАЗ пля…

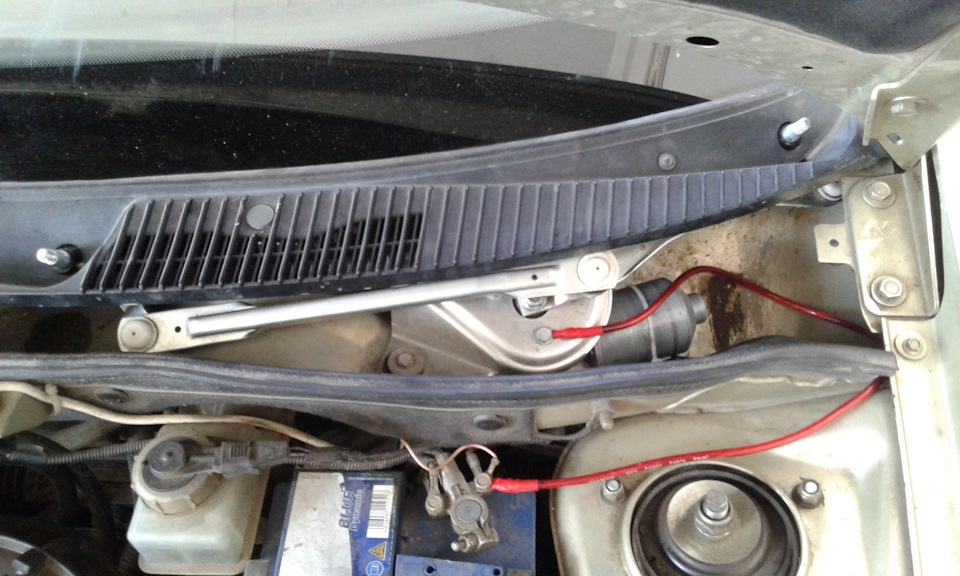

Перед установкой «новой» трапеции я вскрыл крышку редуктора и набил новой смазкой, в шарниры тоже запихал смазку. Дополнительно пробросил хорошую массу на корпус редуктора, т.к. люди пишут, что с массой там бывают проблемы…
Немного «поколдовал» с поводками, пока настроил, чтобы щётки ходили там, где надо — в итоге всё работает чётко))
П.С.: будьте внимательны! проверьте, на всякий пожарный, не болтаются ли у вас шарниры на трапеции, чтобы не попасть случайно, как попал я…
№8 Новая трапеция стеклоочистителя
Заменил умершую трапецию стеклоочистителя!

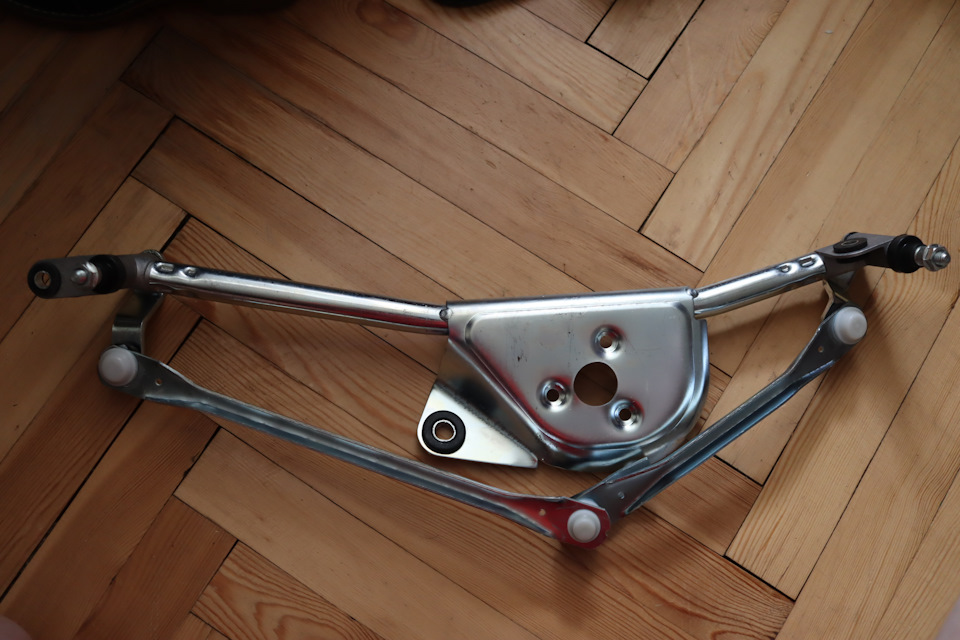

Заказывал: Трапеция стеклооч. ВАЗ 1117, 1118, 1119-КАЛИНА голая — 11175205015

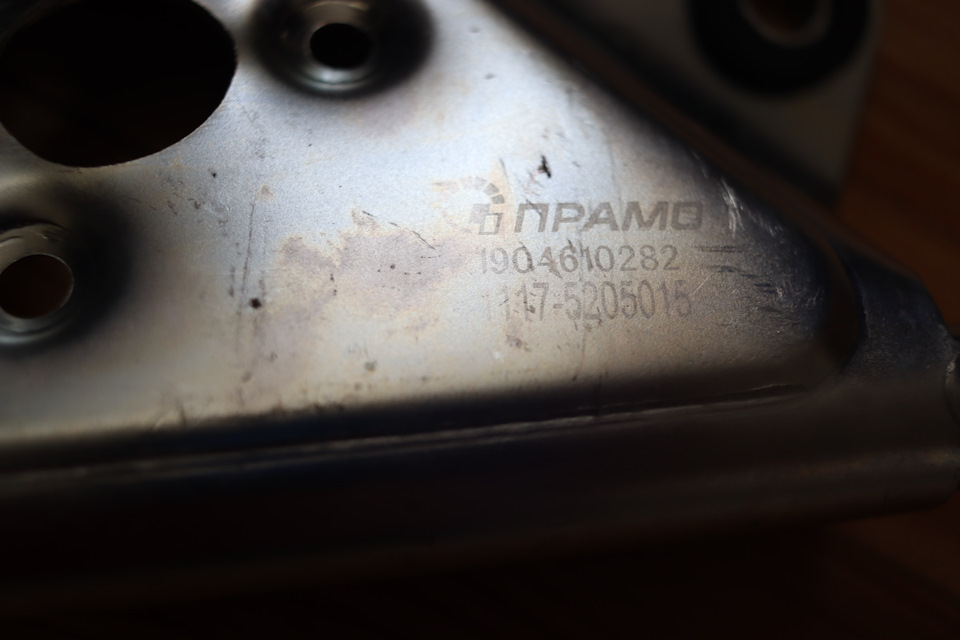

Фактически пришла трапеция ПРАМО.
Старая и новая трапеция рядом:

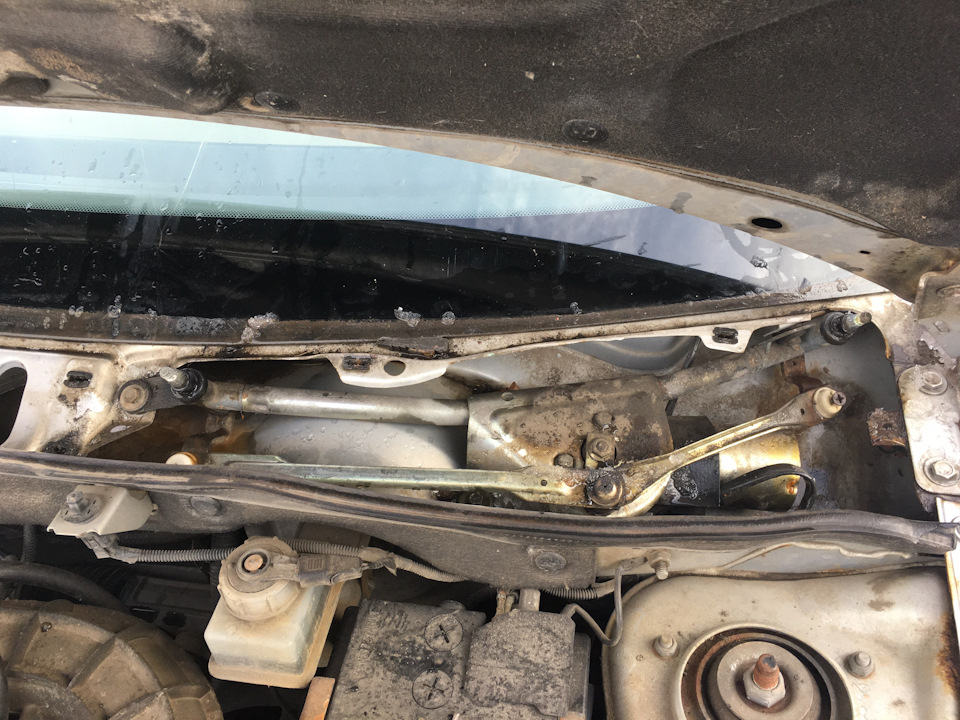

Новая трапеция установлена на машину:
На место встала, пока работает, по качеству пока ничего сказать не могу.
Запчасти
Лада Калина Хэтчбек 2008, двигатель бензиновый 1.4 л., 90 л. с., передний привод, механическая коробка передач — запчасти
Машины в продаже
Комментарии 9
главное угадать отверстия под редуктор
пришлось немного повозиться, но ничего сложного нет
не оригинал обычно не дороже тыщи за трапецию.
Ага. Глянул в Автодоке. 793 р. она стоит.
Втулки на новой не разбирал?там наверно все сухо, хоть и новая
визуальный осмотр снаружи показал что смазка вроде есть
Ну как трапеция? Тоже собираюсь купить
пока могу сказать что встала на место без проблем и работает, визуально очень похожа на заводскую 2008 года, на пару лет то думаю её точно должно хватить
