Транспондер иммобилайзера что это

Транспондер в ключе…

Время от времени в ленте да и реальной жизни появляются вопросы о том что вдруг какое либо авто перестало запускаться… Вчера заводилось, а с утра уже недвижимость. Владелец машины в шоке не знает что делать… А тут ещё участливые люди начинают подсказывать: «Может стартер?», «Это у тебя 100% сигналка заглючила», «А вдруг комп сгорел.», «Ещё умнее вспоминают про «Иммобилайзер».

Любой из этих высказываний конечно может быть верно. Никого не хочу осуждать. Ситуации бывают разные, но в большинстве случаев причина либо где-то проводок отошёл (окислился, оторвался), либо просто сел АКБ, или открутилась масса от двигателя (что тоже бывает нередко!), вплоть до сильно окисленных клемм!

Что-то подобное произошло у моего знакомого на авто Hoda CR-V 98 года. По его рассказам временами не хотела заводится, даже стартер не крутил. И начинал мигать зелёный ключик (значёк иммобилайзера). Подождёшь чуть-чуть и снова всё работает. Осенью похолодало и она перестала совсем заводиться… (И причём тут погода). Мигает ключик. Стартер не крутит.

Стали думать… Красная кнопка включена, насос работает. Стартер на прямую, форсунки всё равно не открывает…
Толи ключ слетел, толи комп с иммобилайзером в отпуск захотели.
По ходу дела расспрашивал, про ключ. Он первый хозяин этого авто здесь. Но ключ с машиной был один.

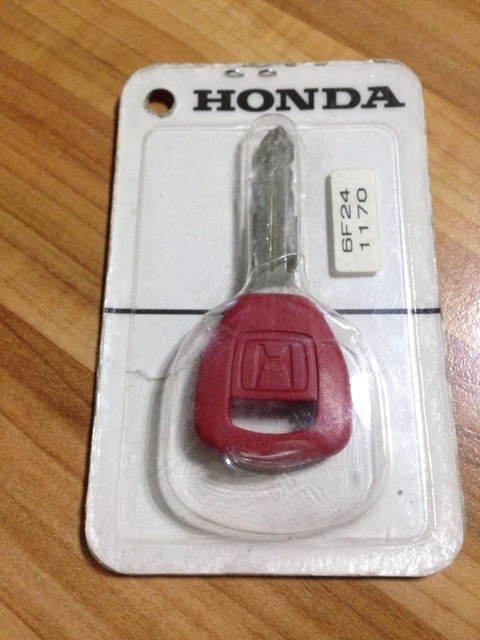

Для записи новых ключей на CR-V с завода идёт специальный красный ключ:

Запускать им авто нельзя не при каких условиях!
Кроме, если только у вас нет иммобилайзера. Или уже нет и информация оказалась запоздавшей.

Такого ключа у нас не оказалось.
Пока ковырялся с машиной замёрз, и пошёл погреться в свою. Включил печку, а ключ держал в руках. Хорошо его так нагрел, и снова решил попробовать помучить HONDу. Включил зажигание, значок ключа потух, поворачиваю на стартер и машинка завелась… Заглушил и снова та-же картина, мигает зелёный значок.
Опять нагрел ключ, авто снова запустилось!
Стал разбираться что находится в ключе. Из под резиновой части ключа виднелась зеленоватая смазка. (Я сначала думал что просто окисление какое-то). Потом хозяин машины сказал, что возможно ключ роняли на землю.
Проехался по местам где делают копии ключей от домофонов (RF меток). Безрезультатно. Тем более выходные дни были.
В итоге разрезал резиновую накладку и увидел белую пласстмаску с колбой внутри. Колбочка была разбита зелёная смазка как раз из неё и вытекла. Пока вытаскивал, осколки колбы порвали проволоку намотанной антенны.

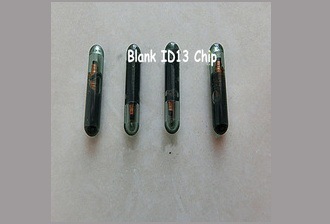

Вот так они устроены (сайт что-то не найду):

Источник

Транспондер иммобилайзера что это

Автомобильные транспондеры (чипы).

Что такое чип ключа автомобиля (транспондер).

Транспондер — это небольшой чип имеющий память, и не требующий непрерывного источника питания для содержания информации. Если рассматривать его с технической точки зрения, то это сердечник обмотанный кольцами из очень тонкой проволоки, как в электро моторе.

Виды транспондеров:

Есть несколько основных типа транспондеров. Тип чипа или транспондера, который используют ключи автомобиля, относится к пассивной RFID (радиочастотной идентификации), это означает, что его единственная функция — позволить считывать данные, которые они переносят в своей памяти. Эти чипы имеют разные формы и размеры, стекло или углерод и обычно не измеряют более 1 сантиметра.

Транспондеры электрического взаимодействия

Имеют высокую дальность передачи сигнала, которая исчисляется километрами, но они применяются в основном в системах самалетов и спутников. Но нас интересуют следующий тип транспондеров.

Транспондеры магнитного типа

Именно эти транспондеры и используются в автомобильных противоугонных системах. Они как правило устанавливаются в ключах автомобиля. Как мы уже говорили ранее им не нужен постоянный источник энергии и работают они на частоте 125 кГц (килогерц). Эта низкая частота используется во многих системах контроля доступа. Далеко ходить не нужно самый простой пример транспондера вы найдете в сумке или кармане практически у каждого жителя многоквартирных домов, это обычный ключ от домофона.

Клонируемые транспондеры

Этот тип не содержит ранее запрограмированных заводом данных и копируют их и подготавливают специальными программаторами.

Запрограммированные транспондеры

Ну а с этими все просто, их заранее индивидуально программируют на заводе, и эти данные прописываются в блок иммобилайзера автомобиля специальным диагностическим оборудованием.

Принцип работы транспондера

Советы по уходу за вашим ключом с чипом

Вот несколько советов, которые следует учитывать при использовании вашего ключа.

— Никогда не пытайтесь запустить свой автомобиль другим ключом, который не запрограммирован или у которого нет чипа, поскольку во многих случаях система автомобиля может быть заблокирована, и это может стоить вам много времени и денег, чтобы разблокировать ее.

В некоторых случаях чипы сделаны из стекла, необходимо избегать бросать ключ или ударять по клавишам, так как вы можете сломать чип, и в этом случае необходимо будет запрограммировать новый.

— Не кладите ключи рядом с микроволновыми печами, так как они могут повредить чип.

Эти системы в настоящее время очень продвинуты, и если вам требуется дополнительная копия вашего ключа либо иметь запасной, либо потому, что вы потеряли тот, который у вас есть, необходимо пойти к специалистам, так как для программирования ключей с чипом требуются специализированные устройства.

Источник

Autek. Обновление базы данных

СТАТЬИ

Чип ключ. Что такое чип иммобилайзера (транспондер) Виды автомобильных ключей 27.04.2014 20:31

В современный автомобильных ключах чип иммобилайзер расположен в одном корпусе с платой ДУ (дистанционного управления) Примером такого ключа является выкидной ключ зажигания на автомобиле Форд Фокус ( Ford Focus)

Для тех, кто не знает, что такое автомобильный иммобилайзер – это устройство, которое лишает автомобиль подвижности. Он разрывает одну или несколько электрических цепей, без которых машина работать не будет. Это могут быть электро-цепи, отвечающие за работу стартера, зажигания или двигателя. То есть своим ходом угнать машину становится невозможно даже при проникновении злоумышленников внутрь.

Чип-ключ – это ключ, совмещенный с системой защиты автомобиля, обычно такими системами являются – иммобилайзеры. Когда ключ вынимается из замка зажигания автомобиля, то иммобилайзер, блокирует различные узлы, без которых автомобиль практически нельзя завести. Такими узлами могут служить система зажигания, система запуска двигателя, а также система подачи топлива.

Нужно сказать, что иммобилайзер достаточно простая, но эффективная система защиты. Даже если угонщик выведет иммобилайзер из строя, то запустить и угнать автомобиль уже будет невозможно.

Таким образом, чип-ключ и иммобилайзер это единая система. Чип-ключ активирует и деактивирует эту систему.

Самый распространенный вид чип-ключа, который сейчас используют многие производители, это раскладные чип-ключи. Такие ключи сделаны в форме брелка сигнализации, используют свое питание, обычно это батарейка, чип находится в самом лезвии ключа, или рядом с ним. Пример такого ключа можете посмотреть в статье – как заменить батарейку в ключе. Без такогочип-ключа завести машину очень сложно, практически не возможно, поэтому при покупке автомобиля дается дубликат ключа, на случай утери.

Чип в карте. Еще называется ключ карта, интеллектуальный ключ.

Многие производители, такие как Renault, Mercedes, BMW и т.д. Используют другие чип-ключи, те которые встроены в карту. Вам выдается карта, похожа на пластиковую банковскую карточку, только толще, эта карта вставляется в специальное отверстие в панели автомобиля. После этого вы нажимаете кнопку «старт-стоп» или поворачиваете специальный рычажок и двигатель запускается.

Смарт ключи.

И последний вид, в нашей статье «что такое чип – ключ», идут самые передовые чип-ключи беспроводные. Они связываются с иммобилайзером по беспроводной радио связи. Вам достаточно держать такой чип-ключ в кармане. Просто садитесь и заводите автомобиль той же кнопкой «старт-стоп» или специальным рычажком. Главное не забывайте такой чип-ключ дома, а то и в машину не ворветесь.

Бонус

Иммобилайзеры

Как защитить свой автомобиль от угона

На сегодняшний день существует множество способов завести автомобиль при отсутствии ключей, то есть обойти или снять с охраны штатный иммобилайзер и соответственно произвести запуск. Чем естественно и пользуются угонщики. Это, в том числе, касается и таких брендов как TOYOTA/LEXUS.
Рассмотрим несколько вариантов.

Иммобилайзер ( общие сведения )

Источник

Чип иммобилайзера – что такое транспондер

Для тех, кто не знает, что такое автомобильный иммобилайзер – это устройство, которое лишает автомобиль подвижности. Он разрывает одну или несколько электрических цепей, без которых машина работать не будет. Это могут быть электро-цепи, отвечающие за работу стартера, зажигания или двигателя. То есть своим ходом угнать машину становится невозможно даже при проникновении злоумышленников внутрь.

Чип-ключ – это ключ, совмещенный с системой защиты автомобиля, обычно такими системами являются – иммобилайзеры. Когда ключ вынимается из замка зажигания автомобиля, то иммобилайзер, блокирует различные узлы, без которых автомобиль практически нельзя завести. Такими узлами могут служить система зажигания, система запуска двигателя, а также система подачи топлива.

Нужно сказать, что иммобилайзер достаточно простая, но эффективная система защиты. Даже если угонщик выведет иммобилайзер из строя, то запустить и угнать автомобиль уже будет невозможно.

Таким образом, чип-ключ и иммобилайзер это единая система. Чип-ключ активирует и деактивирует эту систему.

Если потеряны чип-ключи зажигания и приобретены новые, необходимо заново программировать иммобилайзер (в некоторых случаях дилеры требуют замену блоков), чтобы идентификаторы (ID) новых ключей воспринимались как правильные. Та же необходимость возникает при снаряжении старого ключа новой меткой взамен утраченной. Кроме того, с несколько большей долей условности, к потере ключа можно приравнять случайные выпадания ключа из памяти ECU.

Между тем даже в такой ситуации все-таки можно зарегистрировать ключи. Во-первых, номер PIN может быть считан из ECU специальными приемами. Это позволит далее применить сервисную процедуру. Во-вторых, можно провести регистрацию «в обход» сервисного доступа, прямым вписыванием идентификаторов чип-ключей с помощью компьютерного оборудования. При этом результаты адаптации оказываются неотличимыми от тех, которые были бы получены при помощи дилерских средств. Более того. Имеются данные сравнения с дилерской регистрацией, оставляющей в памяти ECU неиспользованные ячейки под идентификаторы ключей пустыми. Если вручную заполнить все указанные ячейки вымышленными кодами, ключ будет опознаваться увереннее, чем при дилерском способе записи. Последнее справедливо, когда число записанных ключей меньше числа областей памяти ECU, отведенных под идентификаторы ключей.

Источник

Дайджест №2 — Программирование ключей и транспондеров

Сегодня рассказываем об ещё одном направлении развития нашей компании — Программирование ключей и транспондеров.

В каких случаях может понадобиться дополнительный ключ или транспондер, он же «чип»?

Первый. Пожалуй самый распространённый случай, это чип для автозапуска. Практически все современные автомобили оснащены системой иммобилайзера, которая препятствует, так скажем, не санкционируемому запуску двигателя. Так вот для чтобы запуск двигателя автосигнализацией стал возможным, необходим чип, который был бы прописан в иммобилайзер.
Однако сейчас становятся популярными бесключевые обходчики иммобилайзера (более безопасны и безотказны в работе) и даже более того, новые автосигнализации научились заводить автомобиль без чипа, но об этом, уже в другой раз.

Второй. Ключ зажигания один, нужен ещё один, к примеру второму водителю или просто чтобы был. Тут можно сказать следующее. Если у вас один ключ зажигания и в автомобиле нет спрятанного ключа (чипа), с помощью которого работает автозапуск, то вам по-любому нужно задуматься о втором. Процедура программирования, когда есть хотя бы один ключ и когда все ключи утеряны — это совершенно разные по трудозатратам и капиталовложениям процедуры.

Ну а теперь о некоторых наших работах…

Программирование ключей в автомобили BMW, блок иммобилайзера EWS3 и EWS4.4

Несколько раз приходилось прописывать в BMW различных моделей, ключи от китайских поставщиков. Отметим, что китайский ключ и оригинальный, совершенно разные, однако оба работают безотказно.

В этом блоке изначально прописано 8 ключей, поэтому для программирования нового ключа, нужно считать информацию из процессора с маской 0D46J и записать эту информацию в чистый чип, ну или в ключ. Очень подробная статья о ключах BMW и процедуре их программирования, здесь — Программирование ключа/транспондера для BMW 520i E39.

Этот блок устанавливался в более новые модели BMW и изначально в нём находится 4 ячейки с ключами. Процесс программирования идентичен предыдущему случаю, но с одним «но», процессор уже с маской 2l86d и он закрыт. Подробная статья тут — Программирование ключа/транспондера для BMW X3 E83 (EWS4.4).

Программирование ключей в автомобили Hyundai и Kia

Частенько приходится прописывать чипы (для автозапуска) в автомобили корейского производства. Процесс недолгий, через диагностический разъём считывается PIN и после этого прописывается чистый транспондер PCF7936. Больше информации в статье на нашем сайте — Программирование ключа/транспондера для Kia Rio.

Программирование ключей в автомобили Mercedes

У этих автомобилей есть проблема. Когда встречаются два ключа, к примеру в результате не правильной реализации функции автозапуска, автомобиль перестаёт заводиться и на панели приборов высвечивается надпись Start Error. Нужно прописывать «слетевшие» ключи заново. Как, написано здесь — Программирование ключа/транспондера для Mercedes M-Class W163

Программирование ключей в автомобили Nissan

Процесс записи нового ключа или чипа схож с корейскими автомобилями. Узнаём PIN и уже с его помощью и помощью специального оборудования, прописываем транспондер в иммобилайзер. Подробно тут — Программирование ключа/транспондера для Nissan Note.

Программирование ключей в автомобили Renault

С этими автомобилями бывает по-разному, в каких-то программирования ключа не занимает много времени, а в каких-то занимает )) К примеру вот Программирование ключа/транспондера для автомобиля Renault Fluence. Примерно так же выглядит программирование ключ-карты.

Программирование ключей в автомобили Audi, Seat, Skoda, Volkswagen

C автомобилями VAG — группы, особенно с современными, всё очень не просто. Прописать можно только ключ приобретённый у дилера. Однако наше оборудование позволяет подготавливать чип (транспондер) так, что он определяется автомобилем, как дилерский ключ. После чего успешно прописывается. В общем читайте — Программирование ключа/транспондера для VW Touareg
