Оптические Кабели: Simplex и Duplex
Dec 7, 2018 · 5 min read
Оптический кабель, или оптический шнур, основной и необходимый компонент в оптоволоконной сети. Существует много видов оптических кабелей, таких как одномодовый оптический кабель, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический кабель. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.
Определение: simplex и duplex
Что такое кабель simplex?
Оптический кабель simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых кабелей (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый кабель simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Мультимодовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического кабеля simplex- от 8 до 10 микрон, в то время как диаметр мультимодового составляет 50 или 62,5 микрон. За определенный момент времени через мультимодовое волокно проходит большее количество данных. Но качество сигнала при использовании мультимодового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.
Что такое кабель duplex?
Оптический кабель duplex состоит из 2 волокон, и можно сказать, что это два кабеля simplex под одной оболочкой. Этот кабель duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптоволоконных коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется Оптический кабель duplex. Дуплексное волокно может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптоволоконных кабелей, которые могут быть использованы для различных способов передачи данных.

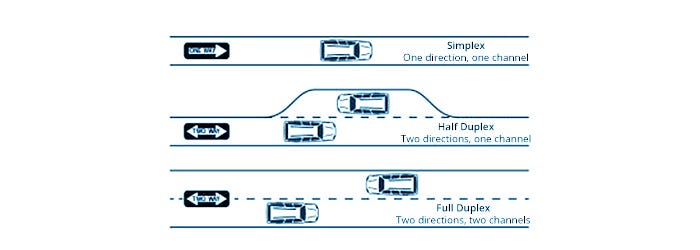

A.Полудуплексный оптический кабель
Полудуплексный оптический кабель способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные кабели, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.
B.Дуплексный оптический кабель
В дуплексном кабеле данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.
Симплексные vs Дуплексные оптические кабели
Как и упоминалось выше, оптический кабель simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет кабелю быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Симплексные кабели дешевле дуплексных из-за меньшего количества исходных материалов. Кроме того, оптические кабели simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно симплексное волокно требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический кабель duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных кабелей. Дуплексное волокно может быть одномодовым и многомодовым.
Как выбрать между симплексным и дуплексным оптическим кабелем?
Одномодовые и многомодовые кабели simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического кабеля с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический кабель simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических кабелей duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
Simplex duplex в оптических сетях в чем отличия
Разница между симплексными и дуплексными оптоволоконными кабелями
Что означают симплекс и дуплекс?
Однако в другое время связь может протекать в обратном направлении. Это полудуплекс. Полудуплексная система означает канал связи, который работает в одном направлении одновременно и может быть обратимым. Хорошей аналогией для полудуплексной системы будут две дороги с контроллером трафика на каждом конце, чтобы обеспечить плавный поток трафика, контроллер трафика допускает только одно направление за раз. Но если одна сторона передает одновременно, происходит коллизия, которая приводит к потере сообщений.
«Дуплекс» происходит от «дуэт», что означает «два», а «сплетение» означает «плетение» или «сгиб». Дуплексная система имеет два четко определенных пути, каждый из которых предоставляет информацию только в одном направлении, то есть от А до В по одному пути, от В до А по другому. По сравнению с полудуплексом, полнодуплексная система, иногда называемая двойным дуплексом, обеспечивает связь в обоих направлениях и позволяет этому происходить одновременно. Как и мобильный телефон, обе стороны могут говорить и быть услышанными одновременно.
Simplex Волоконно-оптический кабель:
Симплексные оптоволоконные кабели будут использоваться, когда сигнал должен идти только в одном направлении. Они предназначены для прекращения производства, где последовательность и однородность имеют жизненно важное значение для быстрой и эффективной работы.
Дуплексный оптоволоконный кабель:
Дуплексные оптоволоконные кабели состоят из двух волокон, соединенных тонким соединением между двумя оболочками. Будь то одномодовый или многомодовый, они используются в приложениях, где данные должны передаваться в двух направлениях. Одно волокно передает данные в одном направлении; другое волокно передает данные в обратном направлении. Большие рабочие станции, коммутаторы, серверы и основное сетевое оборудование обычно требуют дуплексного оптоволоконного кабеля.
Типы дуплексных волокон:
Полудуплекс: данные могут передаваться только в одном направлении за раз.
Полный дуплекс: данные передаются в двух направлениях одновременно.
Несколько советов по выбору симплексного и дуплексного оптоволокна
При покупке оптоволоконного кабеля важно понимать различные варианты характеристик сердечника, которые доступны в самом кабеле. Каждая из этих различных характеристик будет по-разному влиять на вашу способность надежно передавать информацию, и эти различные характеристики также влияют на проект кабельной системы. Вы должны искать стоимость волоконно-оптического кабеля, если вы купили кабель. Теперь давайте рассмотрим наиболее распространенные оптоволоконные кабели.
Симплексный кабель
Симплексный оптоволоконный кабель состоит из одной стекловолоконной нити и используется для приложений, требующих только односторонней передачи данных. Симплексное волокно чаще всего используется там, где между устройствами требуется только одна линия передачи и приема или когда используется мультиплексный сигнал данных (двунаправленная связь по одному волокну). Симплексное волокно доступно в одномодовом и многомодовом режимах. Например, межгосударственные автомобильные весы, которые отправляют вес грузовика на станцию мониторинга, или монитор нефтяной линии, который отправляет данные о потоке масла в центральное место.
Дуплексный кабель
Дуплексный оптоволоконный кабель состоит из двух прядей из стекла или пластика. Обычно этот кабель находится в формате «zipcord» (рядом), этот кабель чаще всего используется для дуплексной связи между устройствами, где требуется отдельная передача и прием. Дуплексное волокно доступно в одномодовом и многомодовом режимах. Используйте многомодовый дуплексный оптоволоконный кабель или одномодовое дуплексное волокно для приложений, требующих одновременной двунаправленной передачи данных. Рабочим станциям, оптоволоконным коммутаторам и серверам, оптоволоконным модемам и подобному оборудованию требуется дуплексный оптоволоконный кабель.
Критерии проектирования кабелей: прочность на разрыв, защита от воды, классы волокон
Сила натяжения: некоторые кабели просто укладываются в кабельные лотки или канавы. Так что сила тяги не так уж важна. Но другой кабель может быть проложен через 2 км или более трубопровода. Даже при большом количестве смазки для кабеля натяжение может быть высоким. Большинство кабелей получают свою прочность из агамидного волокна, уникального полимерного волокна, которое очень прочное, но не растягивается, поэтому натяжение его не приведет к нагрузке на другие компоненты кабеля. Простейший симплексный кабель имеет прочность на разрыв 100-200 фунтов, в то время как внешний заводской кабель может иметь спецификации более 800 фунтов.
Классификация противопожарных кодов: Каждый кабель, установленный в помещении, должен соответствовать противопожарным нормам. Это означает, что кожух должен быть рассчитан на огнестойкость, с оценками для общего использования, стояка (вертикальный кабель питает пламя больше, чем горизонтальный) и вентиляционной камеры (для установки в помещениях с вентиляцией. Большинство внутренних кабелей используют кожух из ПВХ (поливинилхлорида) для огнестойкость. В Соединенных Штатах все жилые кабели должны иметь идентификационные и огнеопасные характеристики согласно NEC (Национальный электротехнический кодекс) параграф 770.
Оптические патч-корды: Simplex и Duplex
Оптический патч-корд, или оптический шнур является основным и необходимым компонентом в оптоволоконной сети. Существует много видов оптических патч-кордов, таких как одномодовый оптический патч-корд, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический патч-корд. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.
Определение: simplex и duplex
Что такое кабель simplex?
Оптический патч-корд simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых патч-кордов (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый патч-корд simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Многомовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического патч-корда simplex- от 8 до 10 микрон, в то время как диаметр многомового составляет 50 или 62,5 микрон. За определенный момент времени через многомовое волокно проходит большее количество данных. Но качество сигнала при использовании многомового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.
Что такое кабель duplex?
Оптический патч-корд duplex состоит из 2 волокон, и можно сказать, что это два патч-корда simplex под одной оболочкой. Этот патч-корд duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптических коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется оптический патч-корд duplex.Волокно duplex может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптических патч-кордов, которые могут быть использованы для различных способов передачи данных.
A.Полудуплексный оптический патч-корд
Полудуплексный оптический патч-корд способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные патч-корды, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.
B.Дуплексный оптический патч-корд
В дуплексном патч-корде данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.
Оптические патч-корды simplex vs duplex
Как и упоминалось выше, оптический патч-корд simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет патч-корду быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Патч-корд simplex дешевле duplex, из-за меньшего количества исходных материалов. Кроме того, оптические патч-корды simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно волокно simplex требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический патч-корд duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных патч-кордов. Волокно duplex может быть одномодовым и многомодовым.
Как выбрать между оптическим патч-кордам simplex и duplex?
Одномодовые и многомодовые патч-корды simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического патч-корда с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический патч-корд simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических патч-кордов duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
Наглядный обзор оптических передатчиков
Часто у знакомых системных администраторов, не сталкивавшихся раньше с оптическим волокном, возникают вопросы, как и какое оборудование необходимо для организации соединения. Немного почитав, становится понятно, что нужен оптический трансивер. В этой обзорной статье я напишу основные характеристики оптических модулей для приема/передачи информации, расскажу основные моменты, связанные с их использованием, и приложу много наглядных изображений с ними. Осторожно, под катом много трафика, делал кучу своих собственных фотографий.
Что и зачем
Сегодня практически любое сетевое оборудование для передачи данных в сетях Ethernet, предоставляющее возможность подключения через оптическое волокно, имеет оптические порты. В них устанавливаются оптические модули, в которые уже может подключаться волокно. В каждый модуль встроен оптический передатчик (лазер) и приемник (фотоприемник). При классической передаче данных с их использованием предполагается использовать два оптических волокна — одно для приема, другое для передачи. На изображении снизу представлен коммутатор с оптическими портами и установленными модулями.
Вот об этих маленьких электронных штуковинах дальше и пойдет речь.
Виды оптических модулей
Периодически возникают вопросы, какой же оптический приемопередатчик нужен в конкретной ситуации. Если перед глазами оказывается прайслист какой-либо, то просто разбегаются глаза от обилия всевозможных наименований. Попробую прояснить, что же значат различные буквы и цифры в названии модулей и что же из них вам может понадобиться. Оптические модули различаются формфактором (GBIC, SFP, X2. ), типом технологии («прямые», CWDM, WDM, DWDM. ), мощностью (в дицебелах), разъемами (FC, LC, SC).
Различные формфакторы
В первую очередь модули различаются своими формфакторами. Немного расскажу про различные варианты.
GigaBit Interface Converter, активно использовался в 2000-х. Самый первый промышленно стандартизованный формат модулей. Очень часто применялся при передачи через многомодовые волокна. Сейчас же практически не используется в силу своих размеров. У меня осталась одна старая циска 3500, еще без поддержки CEF, в которой можно воспользоваться данными модулями. На изображении снизу два GBIC-модуля 1000Base-LX и 1000Base-T:
Small Form-factor Pluggable, наследник GBIC. Наверно самый распространенный на сегодняшний день формат, гораздо удобнее в силу меньших размеров. Такой формфактор позволил значительно увеличить плотность портов на сетевом оборудовании. Благодаря таким размерам стало возможно реализовать до 52 оптических портов на одной железке в один юнит. Используется для передачи данных на скоростях 100Mbits, 1000Mbits. На изображении снизу коммутатор с оптическими портами и пара модулей 1000Base-LX и 1000Base-T.
Enhanced Small Form-factor Pluggable. Имеют идеентичный SFP размер. Схожий размер позволил сделать оборудование с портами, поддерживающими обычные SFP и SFP+. Такие порты могут работать в режимах 1000Base/10GBase. Лишь дальнобойные CWDM-модули имеют большую длину из-за радиатора. Используются для передачи данных на скоростях 10 Gbits. Малые размеры придали некоторые особенности — для дальнобойных модулей бывают случаи слишком сильного нагрева. Поэтому для передачи более чем на 80 км таких модулей пока нет. На картинке снизу два модуля SFP+ — CWDM и обычный 10GEBase-LR:
10 Gigabit Small Form Factor Pluggable. Также, как и SFP+, используются для передачи данных на скоростях 10 Gbits. Но в отличии от предыдущих, немного шире. Увеличенный размер позволил использовать их для прострела на большие расстояние по стравнению с SFP+. Снизу дополнительная плата для Huawei с установленными XFP и пара таких модулей.
XENPAK
Модули, используемые преимущественно в оборудовании Cisco. Используются для передачи данных на скоростях 10 Gbits. Сейчас уже изредка можно найти им применение, изредка можно встретить в старых линейках маршрутизаторов. Также такие модули бывают для подключения медного провода 10GBase-CX4. К сожалению, у меня нашелся лишь один XENPAK-модуль 10GEBase-LR и старая Cisco-вская плата WS-X6704-10GE под них.
Дальнейшее развитие модулей формата XENPAK. Часто в разъемы X2 можно установить модуль TwinGig, в который уже можно установить два модуля SFP… Это нужно в случае, если на оборудовании нет 1GE оптических портов. В основном X2-формфактор использует Cisco. В продаже существуют адаптеры X2-SFP+ (XENPACK-to-SFP+). Интересно, что такой комплект (адаптер+SFP+ модуль) выходит дешевле одного X2 модуля.
К сожалению, на руках у меня нашелся только адаптер, но чтобы понять, как выглядят эти модули и какого они размера этого вполне хватит. На рисунке снизу адаптер X2-SFP+ со вставленным SFP+ модулем.
Но если кому интересно, вот здесь можно посмотреть больше картинок и возможностей этого разъема.
Да, я не затрагивал относительно новые формфакторы (QSFP, QSFP+, CFP). На текущий момент они еще не очень распространены.
Различные стандарты
С использованием спектрального уплотнения
Описанные выше оптические модули передают сигнал в основном на длине волны 1310 нм или 1550 нм на двух волокнах (одно для передачи, другое для приема). Они имеют широкополосный фотоприемник (принимают все) и лазер, излучающий на определенной длине волны (грубо конечно). Но имеется возможность использовать уплотнение по длине волны. Это дает возможность использовать меньшее количество волокон для организации нескольких каналов тем самым увеличивая пропускную способность одного волокна.
Такие модули работают в паре, с одной стороны сигнал передается на длине волны 1310 нм, с другой 1550 нм. Это позволяет вместо двух волокон для организации одного канала использовать одно. Приемник на таких модулях так и остается широкополосным. Бывают как для 1GE, так и для 10GE. Снизу фотографии пары WDM-модулей с различными разъемами для подключения патчкордов LC и SC.
В большинстве случаев предпочтительнее использовать WDM-модули для малых расстояний. Их цена не очень большая (по 1 тыс рублей за модуль против 500 рублей за обычный). Причина — вы экономите целое волокно, на нем можно будет потом еще один такой же канал прогнать. Хотя конечно есть и другие способы экономии волокон.
Дальнейшее продолжение технологии WDM. С ее использованием можно добиться до 8 дуплексных каналов по одному волокну. Для этих целей используются CWDM-мультиплексоры (пассивные устройства с призмой внутри, позволяющей делить сигнал по цветам с шагом 20нм в диапазоне от 1270нм до 1610нм). Для этого также используют специальные CWDM-модули, в простонародье их называют «цветные», они передают сигнал на определенной длине волны. В то же время приемник на них широкополосный. Кроме того, такие оптические модули часто делают для передачи на большие расстояние (до 160 км). На рисунке ниже представлен малый комплект CWDM-SFP, на котором с использованием мультиплексоров можно поднять 2GE на одном волокне.
Как можно заметить, дужки у всех разные. В зависимости от длины волны модуль имеет свою раскраску. К сожалению, у всех производителей они разные.
Здесь появляется понятие оптический бюджет. Правда его расчет выходит за рамки этой статьи. В кратце, чем больше доступных портов, тем больше вы сможете смультиплексировать каналов, тем больше будет затухание. Кроме того, различные длины волн дают различные затухания на 1 километр передаваемого сигнала. А еще нужно учитывать тип волокна…
Можно много писать о методиках подбора таких модулей, о пересечении длин волн, о нежелательных длинах, о ADD/DROP-модулях. Но это отдельная тема.
Разъемы
Это то место, куда вы будете подключать оптический патчкорд. На оптических модулях сейчас используются преимущественно два типа раъемов — SC и LC. Грубо и жаргонно — большой и мелкий квадраты. Понятно, что имея в наличии патчкорд с разъемом SC, вы не подсоедините его к разъему LC. Нужно либо менять патчкорд, либо ставить переходник-адаптер. В большинстве случаев SFP-модули имеют разъем LC, в то время как X2/XENPAK — SC. Выше на изображениях уже были модули с различными разъемами.
Оптические патчкорды, они же оптические шнуры. Нас будут интересовать следующие характеристики: дуплекс/симплекс (количество волокон), полировка (сейчас это UPC-синие или APC-зеленые), разъем (SC, LC, FC), многомодовость и длина. Конечно, важна еще и толщина сердцевины волокна, но сейчас на многомодовые обычные шнуры используют стандартную толщину. Снизу я представил изображение с различными видами концов патчкордов.
В основном вы будете встречать следующее обозначение шнуров — ШО-2SM-SC/UPC-SC/UPC-3.0. Это расшифровывается следующим образом: Шнур Оптический Дуплексный Одномодовый (Single-Mode) с разъемами SC и полировкой UPC с одной стороны и SC-UPC с другой длиной 3.0 метра. Соответственно, например, ШО-SM-LC/APC-SC/APC-15.0 — одномодовый дуплексный шнур с разъемами LC-LC и гравировкой APC длиной 15 метров.
Неоторые особенности
Оптические модули — активное оборудование, они потребяют электроэнергию и выделяют тепло. Это следует учитывать при подключении оборудования к электросети. Также коммутатор, заполненный мощными модулями под завязку может потребовать дополнительного охлаждения.
Не стоит забывать, что в оптические модули встроены лазеры, и с ними необходимо соблюдать некоторую технику безопасности. Конечно в большинстве случаев никакой угрозы они не предоставляют в силу слабой мощности, но бывали случаи, дальнобойные мощные 10GE модули могут вполне выжечь сетчатку глаза или оставить ожог, если использовать палец в качестве аттюниатора.
Современные оптические модули имеют функцию DDM (Digital Diagnostics Monitoring) — в них встроен ряд сенсоров, через которые можно определить текущее значение некоторых параметров. Смотрится это через интерфейс оборудования, в которое установлен модуль. Самые важные параметры для вас — текущие принимаемая мощность и температура.
Ряд производителей сетевого оборудования запрещают использовать сторонние модули в их оборудовании. По крайней мере раньше Cisco не давала их запускать, они в ней просто не работали. Сейчас же в узких кругах известны команды, открывающие возможность использовать сторонние устройства, да и Cisco стала не так трепетно относиться к этому вопросу. Впрочем, при желании любые модули можно перепрошить, в продаже имеются специальные программаторы.
Порт на оборудовании (в большинстве случаев) загорается, если на модуль приходит сигнал достаточной мощности. Если соединить два двухволоконных модуля одинарным патчкордом (просто прием с передачей), с одной стороны порт загорится, но работать при этом ничего не будет.
Да, мощность может быть не только слабой. Если сигнал приходит слишком сильный, можно сжечь фотоприемник. Обычно это относится к дальнобойными мощным модулям с дистанцией > 80 км. Для уменьшения мощности используют специальные аттенюаторы. Хотя если делаем в лабораторных условиях, можно просто намотать пару витков патчкорда на какую-нибудь ручку или карандаш.
