Использование термисторов для ограничения бросков тока в источниках питания

Часто в различных источниках питания возникает задача ограничить стартовый бросок тока при включении. Причины могут быть разные – быстрый износ контактов реле или выключателей, сокращение срока службы конденсаторов фильтра итд. Такая задача недавно возникла и у меня. В компьютере я использую неплохой серверный блок питания, но за счет неудачной реализации секции дежурного режима, происходит сильный ее перегрев при отключении основного питания. Из-за этой проблемы уже 2 раза пришлось ремонтировать плату дежурного режима и менять часть электролитов, находящихся рядом с ней. Решение было простое – выключать блок питания из розетки. Но оно имело ряд минусов – при включении происходил сильный бросок тока через высоковольтный конденсатор, что могло вывести его из строя, кроме того, уже через 2 недели начала обгорать вилка питания блока. Решено было сделать ограничитель бросков тока. Параллельно с этой задачей, у меня была подобная задача и для мощных аудио усилителей. Проблемы в усилителях те же самые – обгорание контактов выключателя, бросок тока через диоды моста и электролиты фильтра. В интернете можно найти достаточно много схем ограничителей бросков тока. Но для конкретной задачи они могут иметь ряд недостатков – необходимость пересчета элементов схемы для нужного тока; для мощных потребителей – подбор силовых элементов, обеспечивающих необходимые параметры для расчетной выделяемой мощности. Кроме того, иногда нужно обеспечить минимальный стартовый ток для подключаемого устройства, из-за чего сложность такой схемы возрастает. Для решения этой задачи есть простое и надежное решение – термисторы.

Рис.1 Термистор

Термистор – это полупроводниковый резистор, сопротивление которого резко изменяется при нагреве. Для наших целей нужны термисторы с отрицательным температурным коэффициентом – NTC термисторы. При протекании тока через NTC термистор он нагревается и его сопротивление падает.

Рис.2 ТКС термистора

Нас интересуют следующие параметры термистора:

Сопротивление при 25˚С

Максимальный установившийся ток

Оба параметра есть в документации на конкретные термисторы. По первому параметру мы можем определить минимальный ток, который пройдет через сопротивление нагрузки при подключении ее через термистор. Второй параметр определяется максимальной рассеиваемой мощностью термистора и мощность нагрузки должна быть такой, что бы средний ток через термистор не превысил это значение. Для надежной работы термистора нужно брать значение этого тока меньшее на 20 процентов от параметра, указанного в документации. Казалось бы, что проще – подобрать нужный термистор и собрать устройство. Но нужно учитывать некоторые моменты:

Энергия заряженного конденсатора определяется формулой:

E = (C*Vpeak²)/2

где E – энергия в джоулях, C – емкость конденсатора фильтра, Vpeak – максимальное напряжение, до которого зарядится конденсатор фильтра (для наших сетей можно взять значение 250В*√2 = 353В).

Если в документации указана максимальная импульсная мощность, то исходя из этого параметра можно подобрать термистор. Но, как правило, этот параметр не указан. Тогда максимальную емкость, которую безопасно можно зарядить термистором, можно прикинуть по уже рассчитанным таблицам для термисторов стандартных серий.

Я взял таблицу с параметрами термисторов NTC фирмы Joyin. В таблице указаны:

Как проводится тестовое испытание, можно посмотреть тут на седьмой странице.

Несколько слов о параметре Смакс – в документации показано, что в тестовой схеме конденсатор разряжается через термистор и ограничительный резистор, на котором выделяется дополнительная энергия. Поэтому максимальная безопасная емкость, которую сможет зарядить термистор без такого сопротивления, будет меньше. Я поискал информацию в зарубежных тематических форумах и посмотрел типовые схемы с ограничителями в виде термисторов, на которые приведены данные. Исходя из этой информации, можно взять коэффициент для Смакс в реальной схеме 0.65, на который умножить данные из таблицы.

Источник

Как проверить термистор мультиметром

Доброго времени суток! Сегодня в этой статье будет простой способ проверки термистора. Наверное, всем радиолюбителям известно, что термисторы бывают двух типов NTC (Отрицательный температурный коэффициент) и PTC (Положительный температурный коэффициент). Как следует из их названий, сопротивление термистора NTC будет уменьшаться с повышением температуры, а сопротивление термистора PTC с ростом температуры – увеличится. Грубо проверить термисторы NTC и PTC можно с помощью любого мультиметра и паяльника.

Для этого нужно переключить мультиметр в режим измерения сопротивления и подключить его клеммы к выводам термистора (полярность не имеет значения). Запомните сопротивление и поднесите нагретый паяльник к термистору и в это же время смотрите за сопротивлением, оно должно увеличиваться, либо уменьшаться. В зависимости от того какого типа термистор перед вами PTC или NTC. Если все, так как описано выше — термистор исправен.

Теперь как это будет на практике, а для практики я взял первый попавшийся термистор это оказался NTC термистор MF72. Первым делом я подключил его к мультиметру, для того чтоб заснять процесс проверки и из-за отсутствия крокодильчиков на мультиметре, мне пришлось припаять к термистору провода и затем просто прикрутить к контактам мультиметра.

Проверка термистора мультиметром

Как видно по фото при комнатной температуре сопротивление термистора 6.9 Ом, это значение вряд ли верное, так как светится индикатор разряженной батареи. Затем я поднес паяльник к термистору и немного дотронулся к выводу, чтоб быстрее передать тепло от паяльника к термистору.

Проверка термистора, греем паяльником

Проверка термистора, уменьшение сопротивления при нагреве

Проверка термистора, остановка сопротивления на определенном значении

Сопротивление начало не спеша уменьшаться и остановилось на значении 2 Ома, видимо при такой температуре паяльника это минимальное значение. Исходя из этого, я почти на все сто уверен, что данный термистор исправен.

Если изменение сопротивления будет не плавным или вообще не будет, каких-либо изменений значит, термистор не исправен.

Запомните это только грубая проверка. Для идеальной проверки вам нужно измерять температуру и соответствующее сопротивление термистора, затем эти значения сравнить с даташитом на данный термистор.

Источник

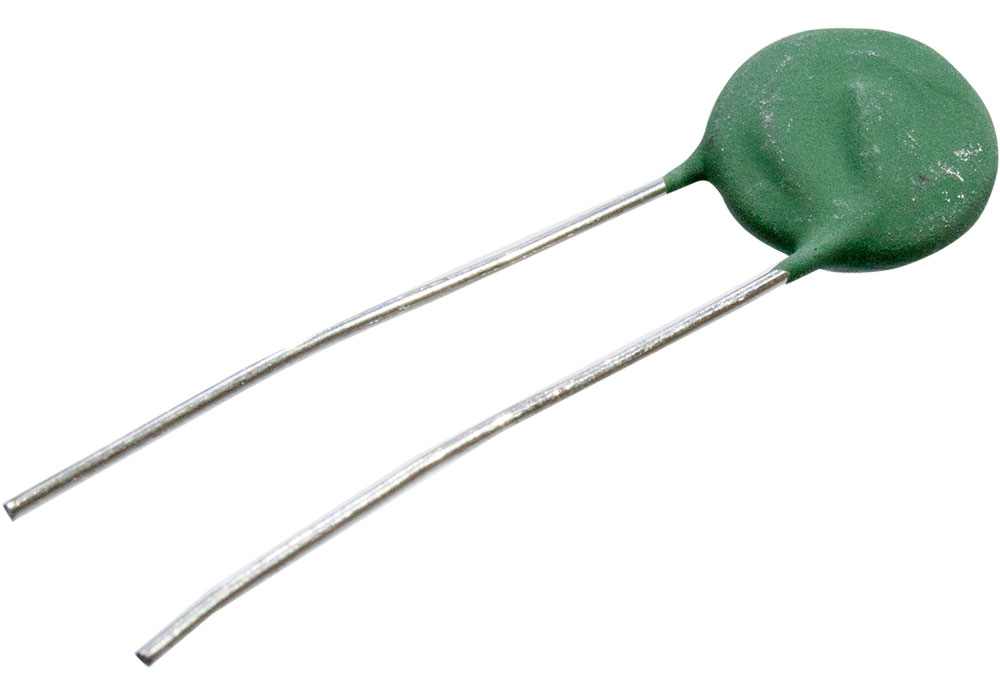

MF72-5D13 SCK-055, NTC термистор 5Ом, 5А 20% D13мм

Информация для заказа
Номенклатурный номер 2013028954

Показать весь текст

Цены указаны с НДС, наличие указано на 25.12.2021 13:03

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Близкие по параметрам к MF72-5D13 SCK-055

27.00 руб./шт.
492 шт

Посмотреть еще

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

Мы работаем с разными грузовыми компаниями:

Забрать заказ можно в наших офисах:

Платан проводит строгую политику в области качества поставляемой продукции:

Источник

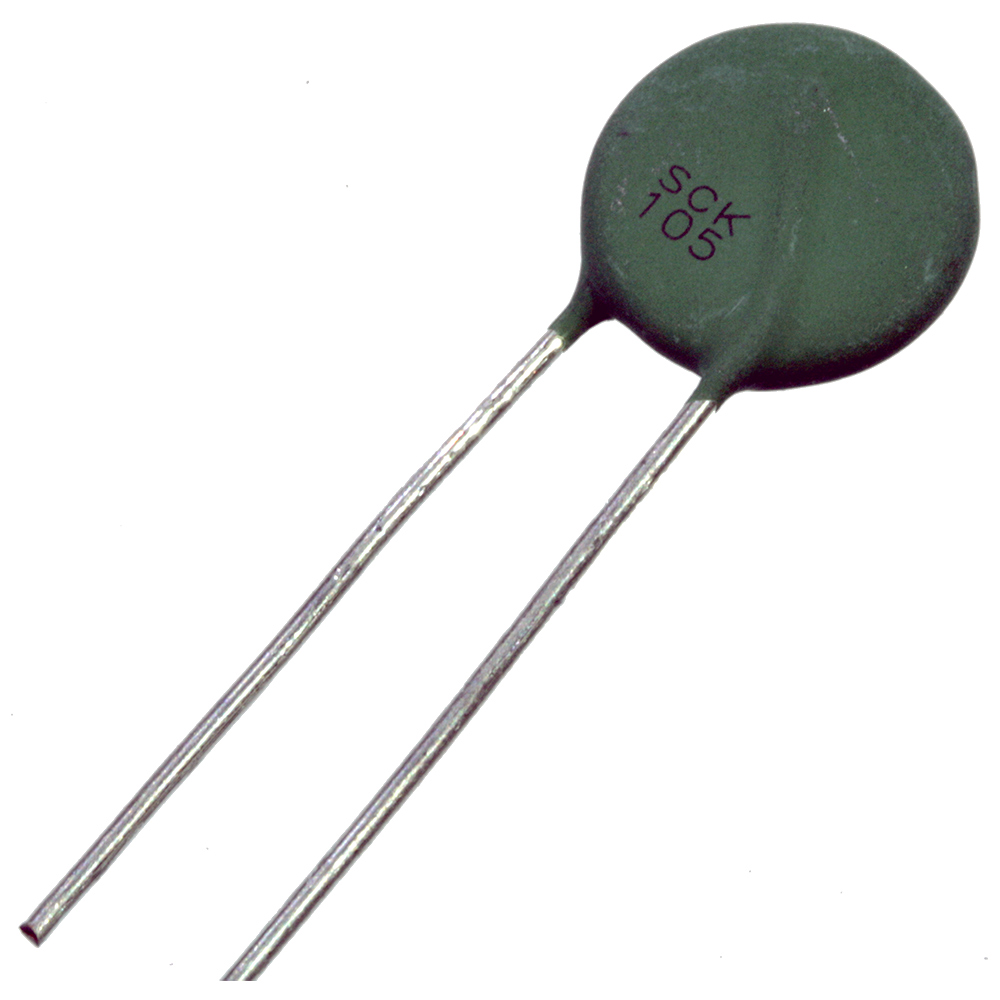

SCK15105MS, SCK-105 NTC термистор 10Ом, 5А, 20% d15мм
