Элементная база блоков питания
Варистор
Варистор – полупроводниковый резистор, сопротивление которого изменяется при изменении приложенного напряжения. Основная задача варистора в блоках питания – защита цепей от перенапряжения.
Рис. Принцип работы варистора в блоках питания, увеличение скорости срабатывания предохранителя или защита от импульсных бросков напряжения.
Варистор включается параллельно входному напряжению 220В, и фактически постоянно находится под этим напряжением, однако ток в этом состоянии через варистор очень мал. В случае возникновения выброса по напряжению, сопротивление варистора резко падает и шунтирует защищаемые цепи, ток в этом состоянии может достигать нескольких тысяч ампер. Несмотря на свою эффективность варистор в блоках питания АТХ довольно редкий гость, чаще его можно увидеть в сетевых фильтрах или в некомпьютерных блоках питания.
Рис. Для увеличения скорости срабатывания защиты, предохранитель и варистор объеденяют вместе.

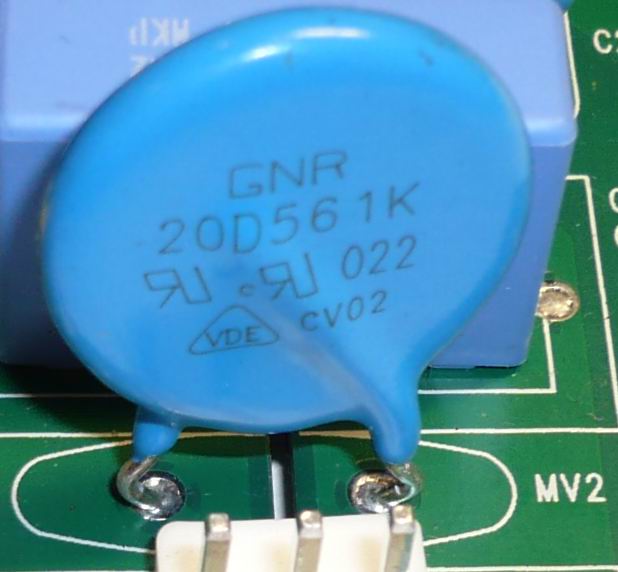

Обозначение варистора на плате.
 |  |  |
| VZ (Принтер) | MV (Источник бесперебойного питания) | ZNR (Блок питания АТХ) |
 |  |  |
| MOV (Источник бесперебойного питания) | Z (Блок питания светодиодного прожектора) | DNR |
| фото отсутствует | фото отсутствует | фото отсутствует |
| RU | RV | VAR |
| фото отсутствует | ||
| VDR |

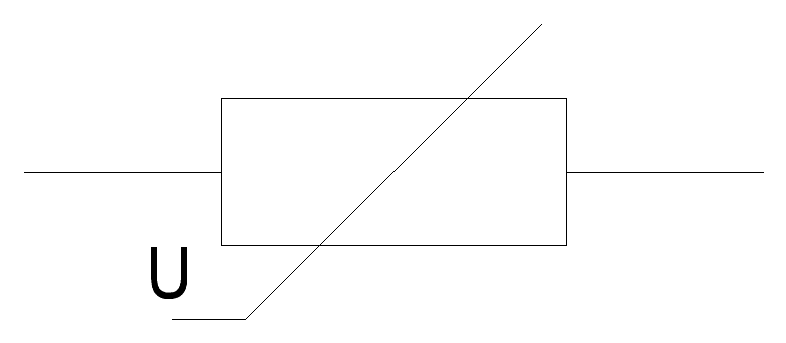

Обозначение варистора на схеме.
Рис. Условное обозначение варистора на схеме
Особенности применения варисторов.
Терморезистор

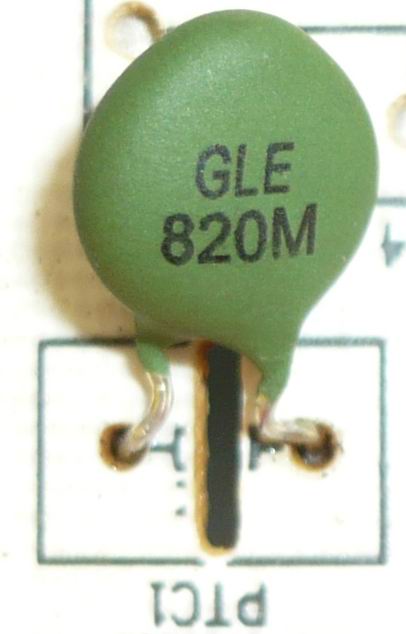

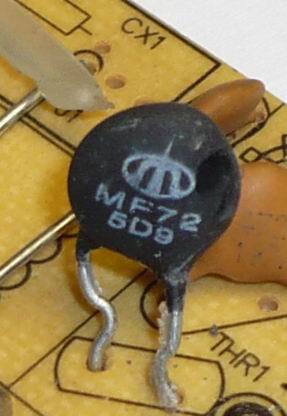

Обозначение термистора на плате.
 |  |  |
| TH | THR | TR |
 |  |  |
| RTH | RT | PTC |

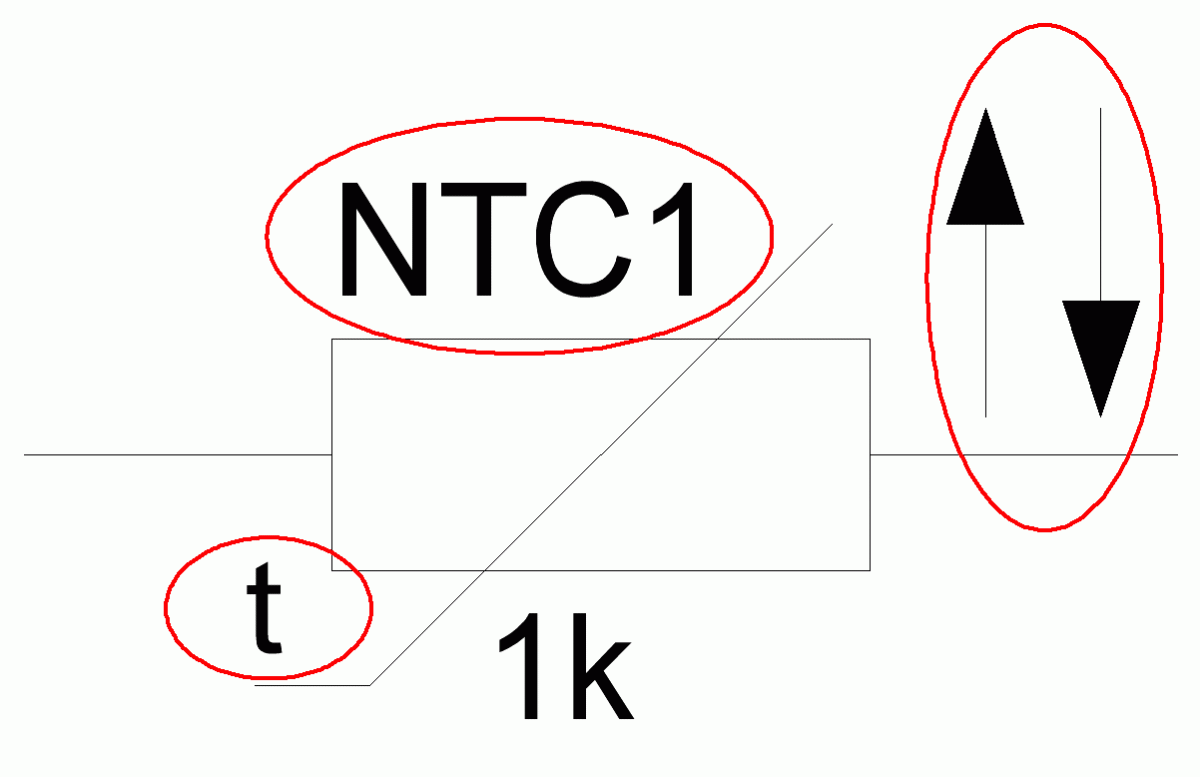

Обозначение термистора на схеме.
Рис. Условное обозначение терморезистора на схеме
На практике может встречаться комбинация состоящая, из двух или более приведенных обозначений.
Рис. Пример комбинации при обозначении терморезистора
Особенности применения термисторов.
Помехоподавляющие конденсаторы
Помехоподавляющие конденсаторы делятся на два типа X и Y, для подавления синфазной и противофазной составляющей помехи. Каждый тип для своего типа помехи.
 | Как практик, могу сказать, название помехи не играет большой роли на принцип борьбы с помехой. Как теоретик, лично я, всегда путаю термины синфазной и противофазной помехи между собой, поэтому дальше обе помехи мы будем разделять по принципу возникновения. |
Конденсатор X типа
Конденсатор X типа – конденсатор для подавления помехи возникающей между фазой и нулем (не путать с заземлением). Задача Х конденсатора не пропускать помеху из внешней сети в блок питания, а так же не выпускать помеху созданную блоком питания во внешнюю сеть.
Рис. Принцип работы Х конденсатора.
Обозначение X конденсатора на плате.
 |  |
| Cx | С |
Обозначение X конденсатора на схеме.
Обосначается как обычный конденсатор, с суффиксом x, например Cx
Особенности применения Х конденсаторов.
Конденсатор Y типа
Конденсатор Y типа – конденсатор для подавления помехи возникающей между
Рис. Принцип работы Y конденсатора.
Обозначение Y конденсатора на плате.
| Нет изображения | Нет изображения |
| CY | С |
Обозначение Y конденсатора на схеме.
Обозначается как обычный конденсатор, с суффиксом Y, например Cy рядом с номиналом может стоять напряжение.
Особенности применения Y конденсаторов.
Быстродействующие диоды.
В блоках питания используются два типа выпрямительных диодов – общего назначения и импульсные. Импульсные диоды можно отнести к быстродействующим.
Позиционные обозначения
Это специальные буквенные индексы элементов, их групп, блоков, истройств, идентифицирующие их на схеме. Чтобы однозначно указывать на конкретный элемент эти обозначения делаются уникальными в пределах схемы.
Эти индексы в большинстве случаев имеют вид, вроде: R1, DA7, HL5, где буква (буквы) обозначают категорию обозначаемого (R — резистор, DA — микроcхема аналоговая и пр.), а цифры — номер в схеме по порядку (например, R1, R2, R3. — резисторы на схеме).
Также широко используются иерархические обозначения, состоящие из нескольких групп букв и цифр, иногда разделяемых другими знаками:
DD2.1 — цифровая микросхема номер 2, элемент 1 (по ГОСТу);
A2C7 — блок (например, плата) номер 2, конденсатор 7 (также по ГОСТу);
U2A — микросхема 2, элемент A (преим. американские обозначения).
Позиционные обозначения в рамках регулируются ГОСТ 2.710-81 pdf
Вкратце, позиционное обозначение в ЕСКД состоит из следующих частей:
обозначения устройства (вида =NANA);
обозначения функциональной группы (вида #NANA);
конструктивного обозначения (вида +NANA), вышеперечисленные элементы отделяются от последующих символом тире (—);
вида и номера элемента (вида AN; A — вид, N — номер);
функции (вида A[NANA]);
обозначения контакта (вида :NANA);
адресного обозначения (в скобках).
Из которых только вид и номер элемента явдяются обязательным.
В качестве обозначений типов элементов используются буквы или последовательности букв, в которых первая (или единственная) буква — класс прибора, а остальные уточняют функциональную или конструктивную группу. Уточняющие буквы могут опускаться (например, можно цифровые микросхемы обозначать как Dn, вместо DAn).
Зарубежные обозначения (Reference designators)
В отличие от отечественных, у зарубежных обозначений многие буквенные обозначения типов отличаются.
Здесь приведён список распространённых зарубежных обозначений.
AE Антенна
AT Аттенюатор
BR Мостовой выпрямитель
B, BT Батарея
C Конденсатор
CN Конденсаторная сборка
CRT Кинескоп
D, CR Диод (Включая стабилитроны, тиристоры и светодиоды)
DL Линия задержки
DS Дисплей
DSP Цифровой сигнальный процессор
F Предохранитель
FB or FEB Ферритовое кольцо (для фильтрации ВЧ-помех)
FD Fiducial
FET Полевой транзистор
GDT Газоразрядная лампа
IC Микросхема (также U)
J Гнездо
J, JP Перемычка (джампер)
JFET Однопереходный полевой транзистор
K Реле
L Индуктивность
LCD ЖК-дисплей
LDR Фоторезистор
LED Светодиод
LS Громкоговоритель, излучатели звука (пищалки)
M Электродвигатель
MCB Размыкатель
MK, Mic Микрофон
MOSFET МОП-транзистор
MP Механические детали (крепёж и т. п.)
Ne Неоновая лампа
OP Операционный усилитель
P Штекер
PCB Печатная плата
PS Источник питания
PU Звукосниматель
Q Транзистор (все виды, также Tr)
R Резистор
RLA, RY Реле (также K)
RN Резисторная сборка
RT Термистор (также TH)
RV Варистор
S Приборы коммутации
SCR Тиристор
SW Переключатель
T Трансформатор
TC Термопара
TUN Тюнер
TFT TFT-дисплей
TH Термистор (также RT)
TP Тестовая точка
Tr Транзистор (все виды, также Q)
U Микросхема (также IC)
V Радиолампа
VC Переменный конденсатор
VFD Газоразрядный дисплей
VLSI very large scale integration
VR Переменный резистор
X Преобразователи, не включаемые в другие категории
X Кварцевый, керамический резонатор (также Y)
XMER Трасформатор
XTAL Кварцевый резонатор
Y Кварцевый, керамический резонатор (также X)
Z, ZD Стабилитрон
