What’s New for MEP in Revit 2022
Revit 2022 has some practical and useful new features for MEP. In it’s totality, documentation is the word of the day for Revit 2022, with all major disciplines getting a big shipment of enhancements to schedules, tags, and annotations. The aim is more efficient tools for producing project deliverables and productivity boost for architects and engineers. The focus on documentation comes from a great deal of user feedback on Revit Ideas — more on that in a minute.
Mechanical systems are in focus, too, with enhancements to Systems Analysis for early-stage design, and additions for detailers with an improved design to fabrication workflow. Let’s start there with what’s new for Systems Analysis.
Systems Analysis Additions and Enhancements
The big addition to Revit 2022 for Mechanical Systems Design and Analysis is the new HVAC Loads and Sizing Report. This represents several improvements over the previous, default EnergyPlus output report that was provided by Systems Analysis since it was released in Revit 2020.1
New HVAC Loads and Sizing Report in Revit 2022
This new and improved report provides key information on Zone Loads, System Loads and Psychrometrics all in one place. This breakdown should be relatively familiar to most Mechanical/HVAC engineers as it follows a pattern that’s similar to many 3 rd party analysis tools used for this purpose. While the default EnergyPlus output met many of the requirements it wasn’t easy to navigate; the new loads and sizing report is more intuitive and comprehensive in Revit 2022.
One feature of Systems Analysis in Revit 2022 is if no Analytical System is defined in the model (i.e. Zone Equipment, Air and Water Loops), the report populates only Zone Loads where the analysis assumes systems to be ‘ideal’. This is useful for very early stages or basic room/space loads. System Loads and Psychometrics will be populated once an Analytical System has been defined and will be specific to that system/plant configuration..
This new release offers support for both Metric and Imperial units, and the report will default to your Revit project settings, but is easily changed within the report. Furthermore, the report has been localized to work in all the languages that Revit supports.
To generate this report (first create an analytical model – more on that below) then simply select the ‘‘HVAC Loads and Sizing’ workflow from the Systems Analysis ribbon icon.
The Systems Analysis Icon on the Analyze Ribbon
The HVAC Systems Loads and Sizing Workflow
Note that the Systems Analysis dialog allows you to specify a name for the report and open the energy settings dialog to change the location where the report data can be saved separately (as html and json). Then ‘Run Analysis’ will run OpenStudio and EnergyPlus as a background process in Revit so you can continue to work. Once complete the report can be found in the Project Browser under Reports.
The Analysis Report in the Project Browser
Of course, as with the rest of Systems Analysis, being built using the OpenStudio SDK and EnergyPlus the analysis itself and the report is very open and extensible. The report specifically uses the OpenStudio Results Measure so advanced users will be able to customize it to suit unique project, office or companywide needs.
We would like to give a big thanks and kudos here to the DOE and NREL for developing the EnergyPlus and OpenStudio framework to support the development of more integrated modeling and analysis workflows in BIM.
Finally, if you wish to run a Systems Analysis in Revit (or in a 3 rd party tool) you need to create an Analytical Model (or export gbXML). There are improvements in this regard, with simplified and consolidated mode selection for creating, viewing and exporting Analytical Models. Under the Revit Energy Settings dialog, the ‘Use Conceptual Mass and/or Buildings Elements’ mode now includes the option to ‘Use Rooms or Spaces’, a capability previously only available via the File Export gbXML menu. Now, Analytical Spaces and Surfaces generated from any of these modes can be viewed and checked in any Revit view.
Energy Settings Modes now contain the ‘Use Rooms or Spaces’ option
Each of these modes have different pros and cons. For the concept/schematic stage of whole building energy analysis, each mode fits to different ways of translating architectural models / elements into Analytical Spaces through Systems Analysis, and in Autodesk Insight.
If you are new to Systems Analysis, then it is worth checking out these two AU classes (one introduction, one advanced). Also if you’d like to see these tools in action check out the recording or a recent webinar that shows their use from design through to detailing for a real project.
Revit Energy Analytical Model Modes Spanning Concept to Detailed Design Stages
Improvements to Systems Analysis serve early-stage design, while advances in the documentation toolsets are advancing modeling and deliverable production. What about for the detailers putting the finishing touches on a model? Revit 2022 offers improvements in design to fabrication workflows, too.
MEP Fabrication Modeling in Revit
For mechanical detailers using fabrication ductwork and pipework, we’ve made a number of improvements to the in Revit modeling experience. There are improvements to the Design to Fabrication feature, the configuration reload process, and some in-canvas convenience improvements. The most significant change is a complete overhaul of the Design to Fabrication feature. Previously, this was the only functionality in Revit using the Design Line logic from CADmep/ESTmep. In order to have more consistency in behavior across Revit layout tools such as Quick Connect, Route and Fill, and Trim/Extend, we’ve removed the dependency on Design Line (and thus Button Codes).
Functionally, you will notice better results from Design to Fabrication. Most notably, off-center taps and eccentric reducers/transitions will now successfully convert, resulting in less manual cleanup after conversion from design elements. We also retain connectivity in more scenarios, for example, we now maintain connections to flex duct, making further edits/refinements a bit easier.
Design to Fabrication Improvements in Revit 2022
In prior releases, if you wanted to define a specific Fabrication part to be substituted for a given Revit Family, you had to make these mappings in the Fabrication Database as “button mappings” in CADmep, ESTmep, or CAMduct.. a process that was error prone (having to enter the names exactly), and was also challenging in that each design firm you work with likely had different families they were providing in their models.
In this release of Revit, we have a more dynamic solution, allowing you to make these mappings as you are going through the conversion process. The mappings you make as you are using the Design to Fabrication tool are specific to the service you are working with, providing flexibility in the event you use different services for different systems, each requiring, for example, different valves or other accessories, even if a family is applied generically.
Revit MEP Fabrication Inline Parts Mapping Conversion
Note: The mappings are only remembered during the session, as they are not stored with the project. The mappings will reset if you reload the configuration.
You’ll also note that there is no longer a ‘Select Service’ dialog that appears when using the tool. Instead, the current service is used, which you can change if needed while using the command. While using the command, you can make other changes before committing to the conversion, for example, changing round elements to rectangular (or vice versa), as well as overriding the size.
Another improvement that should be more transparent is related to the Reload Configuration process. We’ve made optimizations to reduce the number of elements checked out in a work-sharing environment, which generally results in an overall reduction to the amount of time it takes to run the process (our tests indicate 30-50% faster).
Note: We still recommend that prior to having one user reload the configuration, you have all other users save to central, and close the model. Once the configuration is reloaded, other users can open the model, and reload latest to get the changes.
As part of the optimizations of Reload Configuration, we’ve also resolved known issues related to disconnects and elements (typically couplings/flanges) that would be removed on occasion. This was happening for a variety of reasons, such as slight misalignments between parts and different states of exclusions when resolving updated/replaced elements.
The last set of improvements are more quality of life changes, simplifying some in canvas editing of fabrication elements when making connections in the model. Design parts have always had functionality that allowed making connections and adding fittings simply by dragging parts together. For example, dragging perpendicular elements together at an elbow, or into a tee/tap. This same set of convenient interactions is now possible with the fabrication elements.
In addition to these Revit improvements, note that we have also made a number of bug fixes to CADmep, ESTmep, and CAMduct in support of Revit based workflows. Our primary focus on these products is related to improving the behavior of patterns to minimize manual effort related to sheet metal fabrication in CAMduct. A few such examples are improvements to ensuring that holes for branches are properly positioned on decoiled straights. This helps with shop automation and reduces the amount of labor required. Another improvement is related to shoe tap for branches (pattern 7) had a problem wherein the damper hole was not burning in the proper position. Check out the release notes here for the full list.
Lastly, with all these steps forward, we want to let you know about a step back. The RME to FAB add-in is unfortunately not included in the CADmep installer as it has been in prior releases. This was an oversight in a major change from one installer technology to another. The installer will be available through Autodesk Desktop Application and Autodesk Account within a few weeks.
RME to FAB Add-in Ribbon
General MEP Improvements and your ideas
Finally, the productivity and efficiency upgrades with Revit 2022 are worth a mention, as include some very highly voted requests on Revit Ideas that serve architects and engineers of all stripes.
The first is related to one of the most voted MEP specific Revit Ideas. For this release, we’ve added Maintain Annotation Orientation support to several additional categories:
Additionally, we improved the behavior of shared nested families. In prior releases, such shared nested families would not show their annotation symbol, but that has now been resolved.
Shared Nested Family Annotation Symbol
The next improvement is related to Panel Schedule Templates. There are a couple of settings in the panel schedule template options that imply that you should be able to use the same template for various panel configurations. Namely, under General Settings the “Number of slots shown” option, and in Circuit Table options “For panels other than three phase”, seemingly, you should be able to setup one template that flexibly adapts to different schedule lengths and poles/phases. However, in practice this didn’t work. Chiefly, because the cell shading would not adjust as needed. As a result, users would need to maintain templates for each phase configuration (1-, 2-, or 3-pole panels). Additionally, one would need to make sure to use the template appropriate for each panel configuration.
For this release, we’ve added an option on the Circuit Table settings for “Auto-shading for displaying load”. This allows the shading of the circuit table to dynamically adjust to the conditions of the panel, reducing the number of templates you need to maintain, and reducing the possibility that someone will apply the wrong template based on the panel poles configuration. When the “Show but disable column for unused phases” option is selected, the cells in disabled columns are all shaded. Additionally, if a schedule is configured to show more rows than the panel’s “Max Number of Single Pole Breakers”, the cells for those rows will also be shaded. Lastly, the cells will automatically shade based on which cells are applicable for a given row and phase.
Auto-shading for Two-column Panel Schedules in Revit 2022
Another last minor improvement to electrical functionality is the addition of support for project parameters when defining electrical circuit naming schemes.
There was a minor change to pinned element behavior. In prior releases, one could move a pinned element by dragging the connector. We’ve now made it such that pinned elements can’t be moved in that way (this was actually incorporated into the 2021.1 release).
Another improvement to MEP generally is related to the Show Disconnects functionality on the Check Systems panel of the Analyze ribbon. In testing scenarios that took 5-8 minutes in prior releases now takes 10-30 seconds to toggle on or off.. a model that took 23 minutes now takes about 1 minute.
Lastly, there were a number of improvements to tags and rise/drop scenarios. Namely:
Single line improvement, prior releases shown on left, 2022 on right.
Set down tag showing expected value in Revit 2022.
There were a number of additional fixes for things reported through our product support channel. Please check out the release notes for the full list.
To sum it up, Revit 2022 is a relevant release for MEP engineers, full of productivity increasing features and enhancements that can move your everyday project work along. For more resources, check out the links below, including the link to the Revit Public Roadmap to see where we’re going next.
Links to additional release content to check out:
Join the Revit Community:
Brandon White has a background in the AEC industry with more than 20 years’ experience in fabrication and BIM design. He spent the first half of his career in sheet metal fabrication before becoming a BIM Coordinator and Designer in MEP Systems, and then continued as a BIM/VDC Operations Manager. As a BIM Lead he has focused on process piping and controls, mechanical duct and pipe, and worked in electrical while utilizing the AEC Collection and BIM 360 platforms for engineering, design, and installation documentation.
Revit
Не удалось извлечь оглавление
Новые возможности Revit 2022
Версия 2022.1
Дополнительные сведения технического характера см. в примечаниях к выпуску.
Основные моменты
Открытие версии облачной модели
Идея, предложенная участниками сообщества: Открытие любой версии модели из службы Revit Cloud Worksharing для сравнения с другой версией модели или редактирования и сохранения.
Привязка средней точки между двумя другими точками
Идея, предложенная участниками сообщества: Использование привязок для выбора средней точки между двумя выбранными точками.
Автоматическая блокировка для выравнивания
Настройка автоматической блокировки элементов при использовании инструмента «Выравнивание».
Загрузка нескольких семейств
Теперь с помощью инструмента «Загрузка семейства Autodesk» можно загружать в модель сразу несколько семейств.
Копирование листа
Идея, предложенная участниками сообщества: Копирование листа в проект.
Поиск в Диспетчере проекта
Выберите элементы в модели и щелкните правой кнопкой мыши для поиска элемента в Диспетчере проекта. Если ничего не выбрано, в Диспетчере проекта отобразится активный вид (или лист).
Улучшенный импорт и связывание САПР
Ознакомьтесь с улучшенным позиционированием файлов САПР при связывании и импорте. Файлы OBJ и STL теперь поддерживаются в качестве типов файлов для импорта в модели.
Экспорт файлов OBJ
Идея, предложенная участниками сообщества: Экспорт моделей в файл OBJ.
Редактирование нескольких зависимостей набора арматурных стержней
Теперь можно отредактировать зависимости арматурных стержней для настройки длины стержней и расстояния между стержнями и бетонными гранями одновременно для нескольких наборов.
Автоматическое сопоставление размера соединителя с типом арматурного стержня
Размер соединителя арматурного стержня автоматически корректируется в соответствии с размером стержней, которые требуется соединить, или реагирует на изменение размера уже соединенных стержней.
Настройка уклона для элементов базы данных производителя
Используйте параметры «Добавить вертикальный» и «Изменить уклон», чтобы создавать наклонные соединения между участком ответвления и магистралью.
Другие возможности
Проверка файла общих совместимых параметров
Во избежание проблем с общими файлами параметров, созданными в разных версиях Revit, рекомендуется сохранить копию файла общих параметров для управления проектом.
Улучшенные возможности разделения спецификаций и легенд ключевых заметок
Идея, предложенная участниками сообщества: Усовершенствовано диалоговое окно «Разделить и вставить», что упрощает создание и размещение сегментов спецификации. Команды «Вырезать» и «Вставить» доступны для легенд ключевых заметок, отфильтрованных по листу.
Изменение размера диалоговых окон площадки
Идея, предложенная участниками сообщества: Изменение размера диалоговых окон «Параметры генплана» и «Выбор площадки» для упрощения работы.
Копирование параметров семейства
Быстрое создание параметров семейства при редактировании семейств с помощью элемента управления «Копировать» в диалоговом окне «Типоразмеры в семействе».
Вид во все окно в инструменте «Просмотр рабочей плоскости»
При использовании инструмента просмотра рабочей плоскости по умолчанию в средстве просмотра отображается вся модель целиком.
Улучшенные возможности выбора всех экземпляров
Команду «Выбрать все экземпляры» можно использовать для нескольких категорий и нескольких типов элементов.
Копирование материала и набора характеристик
Идея, предложенная участниками сообщества: При копировании материала можно также скопировать характеристики или использовать общие.
Строка поиска имен категорий
В несколько диалоговых окон добавлена строка поиска, позволяющая искать в них категории по названию.
Улучшение масштабируемости IFC
Комплект инструментов для обработки файлов IFC обновлен и теперь включает в себя набор средств разработки Open Design Alliance SDK.
Обновления Dynamo 2.12
Двенадцать новых узлов Dynamo позволяют легко работать с различными функциями Revit.
Версия 2022
Дополнительные сведения технического характера см. в примечаниях к выпуску.
Основные моменты

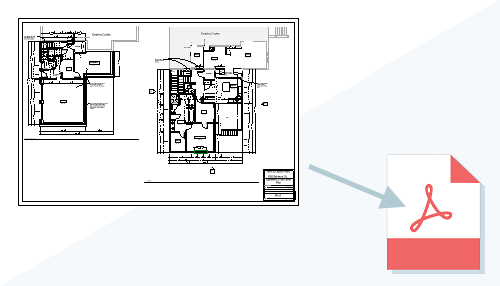

Экспорт в PDF
Идея, предложенная участниками сообщества: Экспорт видов и листов в файлы PDF. Задание пользовательских правил именования для пакетного экспорта файлов PDF.
Усовершенствования в работе со стенами
Идея, предложенная участниками сообщества: К числу усовершенствований стен относится возможность создания элементов конических стен и отображения только слоев сердцевины стен.

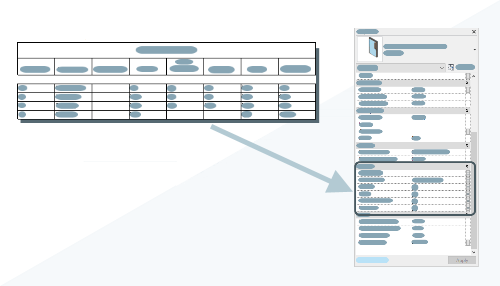

Общие параметры в ключевых спецификациях
Идея, предложенная участниками сообщества: Для заполнения и изменения свойств элементов в моделях можно использовать общие параметры в ключевых спецификациях.
Улучшенное взаимодействие с FormIt
Используйте FormIt в качестве инструмента для разработки концептуальных моделей и доработайте проект в Revit, не теряя данных.
Связывание файлов RhinocMany® (3DM)
Идея, предложенная участниками сообщества: Можно связать файлы 3DM с моделями Revit для работы над проектом, созданным в Rhino.

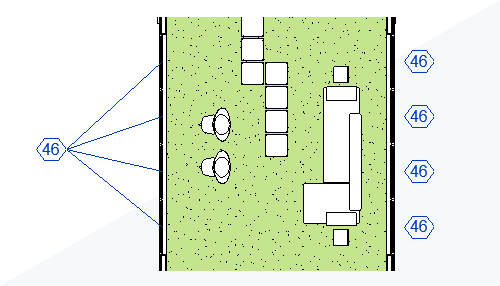

Марки мультивыносок
Идея, предложенная участниками сообщества: Используйте марки мультивыносок, если необходимо разместить одну марку, которая ссылается на несколько элементов одной категории.

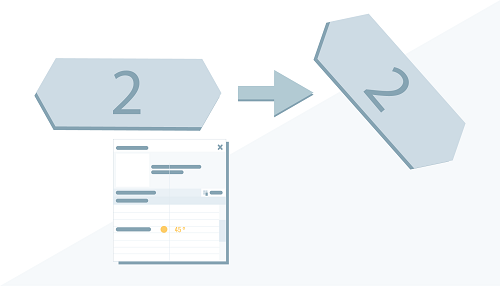

Поворотные марки
Идея, предложенная участниками сообщества: Для поворота марок можно использовать параметр «Угол» в свойствах марки.
Указание нескольких значений
Идея, предложенная участниками сообщества: Теперь можно настроить способ отображения свойств с различными значениями при выборе, маркировке и выделении в спецификации нескольких элементов.
Перемещение арматурного стержня в наборе
Идея, предложенная участниками сообщества: Управление отдельными стержнями в выбранных наборах арматурных стержней и системах армирования позволяет предотвращать конфликты и поддерживает системную логику.

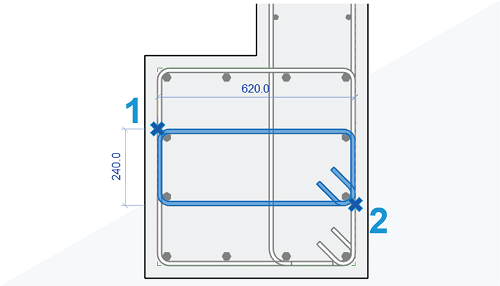

Более быстрое и точное размещение арматурных стержней по двум точкам
Теперь можно размещать отдельные стержни или наборы, указав две точки, чтобы определить ограничивающую рамку, в пределах которой продлевается форма арматурного стержня. Для прямых стержней, состоящих из одного сегмента, можно непосредственно задать размер и направление.
Моделирование арматурных стержней с использованием реального диаметра стержня
Идея, предложенная участниками сообщества: Теперь можно моделировать арматурный стержень с использованием действующего диаметра для предотвращения конфликтов. Это особенно важно для бетонных элементов со множеством стержней большого диаметра.
Создание отчета о нагрузках при расчете систем
При выполнении расчета систем и выборе рабочего процесса «Нагрузки и задание размеров систем ОВК» в отчет о нагрузках теперь включается более подробная информация о нагрузках и психрометрические данные, необходимые для определения размеров механических систем.
Другие возможности
Набор инструментов для регулирования потока людей
Анализ трассировки теперь включает в себя возможность анализа нескольких трасс, а также новые компоненты семейств, что помогает выполнять соответствующие задачи.
Общий доступ к 2D-видам
Инструмент «Общие виды» позволяет предоставлять участникам проекта общий доступ к 2D-видам модели в облаке.
Маркировка импостов витражей
Идея, предложенная участниками сообщества: Для маркировки импостов витражей используйте команду «Маркировать по категории».
Связывание соединений с размерами профилей
Можно легко задать правила для связывания типов стальных соединений с входными элементами несущих конструкций на основе свойств стальных профилей, классов стали и концевых усилий в элементе.
Префикс/суффикс в типе размера
Идея, предложенная участниками сообщества: Настройка размеров в соответствии с требованиями документации путем добавления к типу размера префикса, суффикса или обоих этих параметров.

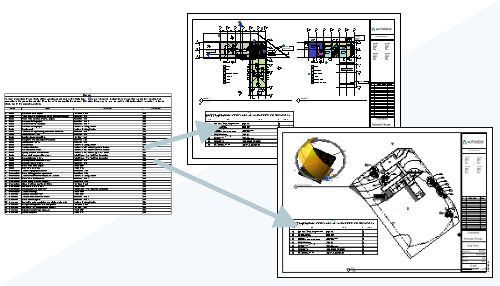

Разделение спецификаций на листы
Идея, предложенная участниками сообщества: Можно разделить спецификации на несколько сегментов и разместить эти сегменты на листах в проекте.
Уклоны в точках на пандусах
Идея, предложенная участниками сообщества: Размещение аннотаций уклонов в точках непосредственно на элементах пандусов способствует улучшению документации модели.
Опорные плоскости в 3D-формах
Используйте опорные плоскости в импортированных 3D-формах для нанесения размеров, привязки и выравнивания.

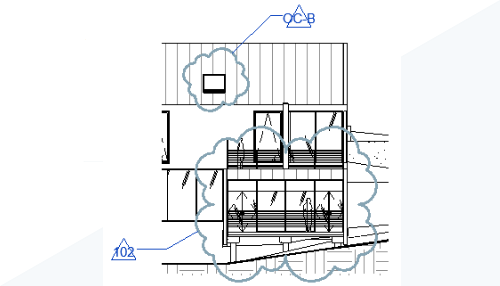

Усовершенствования марок нескольких категорий
Идея, предложенная участниками сообщества: Марку нескольких категорий можно использовать для маркировки всех поддерживаемых элементов.
Поддержка экспорта спецификаций в файл CSV
Теперь в Revit доступен экспорт спецификаций в файлы CSV.
Улучшенная цветовая схема по умолчанию
Добавлена новая пастельная цветовая схема по умолчанию.
Схемы разрезки на 3D-видах
Идея, предложенная участниками сообщества: При работе на 3D-виде можно отображать и изменять схемы разрезки модели.
Усовершенствования RPC
Идея, предложенная участниками сообщества: Усовершенствованные объекты RPC позволяют создавать более качественное фотореалистичное содержимое.
Усовершенствования в нумерации изменений
Идея, предложенная участниками сообщества: Можно создавать пользовательские последовательности нумерации изменений и присваивать различные последовательности изменениям в проекте.
Автотонирование в принципиальных схемах щитов/панелей
Идея, предложенная участниками сообщества: Автотонирование можно включить в шаблоне принципиальных схем щитов/панелей в зависимости от их конфигурации.
Генеративное проектирование
В Revit 2022 вошли все последние обновления модуля Генеративное проектирование в Revit, включая дополнительные примеры типов исследований, упрощение совместной работы с типами исследований и т. д.
Сохранение фрагментов
Идея, предложенная участниками сообщества: Виды фрагмента можно сохранять при удалении исходного вида.
Сохранение параметров инструментов редактирования
Идея, предложенная участниками сообщества: Параметры инструментов на вкладке ленты «Изменить» сохраняются для использования в последующих сеансах.
Выбор кода формы для пользовательского арматурного стержня произвольной формы с изгибом
Теперь можно назначить другую форму арматурному стержню произвольной формы, к которому невозможно автоматически подобрать формы.
Сохранение настроек при размещении арматуры
Настройки, используемые для размещения арматурных стержней, сохраняются для всего сеанса Revit.
Повышение производительности при визуализации арматурных стержней на 2D-видах
Повышена производительность при открытии, масштабировании или панорамировании 2D-видов с отображением наборов арматурных стержней при низком или среднем уровне детализации.
Фильтрация полей параметров
При создании спецификаций и работе с параметрами проекта можно быстро найти доступные параметры с помощью фильтров.
Дополнительные категории моделей
Идея, предложенная участниками сообщества: Добавлено восемь новых категорий моделей, что увеличивает возможности управления элементами в модели. В существующие категории объектов инфраструктуры добавлена новая функция.
Повторное присоединение марок по ссылкам
Марки главной модели сохраняют информацию об элементах, к которым они были присоединены в связанной модели, и в дальнейшем присоединяются автоматически.

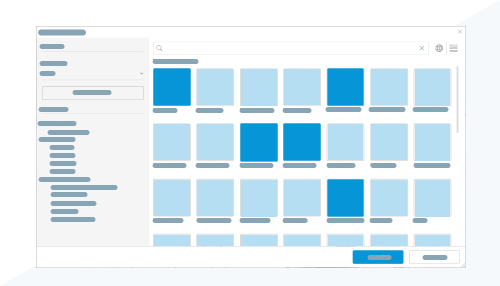

Навигация при загрузке семейства Autodesk
В инструменте «Загрузка семейства Autodesk» теперь есть элементы навигации, которые помогают найти семейства для загрузки в модель.
Обновления Dynamo 2.10
В Dynamo доступно шестьдесят семь новых узлов из разных категорий, которые позволяют легко управлять функциями элементов Revit.
Использование значений ASHRAE в качестве уставок для расчета систем
Теперь в качестве уставок для расчета систем можно использовать значения из ASHRAE 90.1.
Использование помещений или пространств для расчета систем
В новом диалоговом окне объединены процедуры экспорта в формат gbXML.
Путь по умолчанию для отчетов об энергопотреблении
Можно указать папку по умолчанию, в которой будут размещаться отчеты о расчете энергопотребления.
Нагревающая способность на единицу площади
Для стен, пола, потолков, крыш, оснований и аналитических поверхностей добавлена новая единица проекта «Нагревающая способность на единицу площади». Ее можно использовать для представления тепловой нагрузки на единицу площади для данных элементов.
Отображение аннотаций во вложенных семействах
Если семейство с вложенной типовой аннотацией загружено в проект и размещено на вертикальной поверхности, аннотация отображается на видах плана этажа.
Добавление параметра «Сохранять ориентацию аннотаций» к новым категориям
Идея, предложенная участниками сообщества: Теперь в дополнительных категориях можно отображать аннотационное обозначение с помощью параметра семейства «Сохранять ориентацию аннотаций».
Параметры проекта в схемах обозначения цепей
Для обеспечения большей гибкости при создании схем обозначения цепей в этих схемах можно использовать параметры проекта, назначенные категории «Электрические цепи».
MEP Fabrication
Улучшены некоторые рабочие процессы изготовления инженерных систем.
Усовершенствованный фильтр просмотра
Идея, предложенная участниками сообщества: Усовершенствованные фильтры просмотра позволяют быстро создавать фильтры и применять их к видам.
Экспорт малых объектов в увеличенном масштабе в DWG
Файлы DWG и DXF, экспортированные с крупномасштабными видами, теперь обеспечивают повышенное качество.
Добавление параметра рабочего набора в спецификациях
Идея, предложенная участниками сообщества: Теперь при создании спецификации в моделях для совместной работы можно добавить параметр «Рабочий набор». В этом обновлении предлагается новый способ управления рабочими наборами элементов.
Расширенный список категорий для ведомостей материалов и спецификаций по нескольким категориям
Идея, предложенная участниками сообщества: Теперь можно использовать системные категории и подкатегории, которые раньше не были доступны в спецификациях по нескольким категориям и ведомостям материалов.
Сохранение параметров вкладки «Материалы»
Настройки в обозревателе материалов будут сохраняться в сеансах работы с Revit.
Открытие облачных моделей с помощью меню «Файл»
Теперь облачные модели можно открывать с помощью меню «Файл» на ленте Revit.
Фильтрация по семейству и типу на видах спецификации
Идея, предложенная участниками сообщества: На видах спецификации и ведомости материалов доступны фильтры по параметрам «Семейство» и «Тип». Это упрощает фильтрацию семейств в спецификации по одной или нескольким категориям.
Обновления надстройки Revit Issues
В надстройку Revit Issues внесены новые функции и усовершенствования.
