Устройство газового паяльника
При всем многообразии инструментов и аксессуаров для пайки, особое внимание стоит уделить газовому паяльнику. Его также называют газовой горелкой, поскольку разогрев достигается за счет сгорания газа.
Инструмент позволяет обрабатывать многие виды металлов и отличается компактностью. Как он устроен, и какие у него есть возможности?
Преимущества горелки
Работа газовым паяльником удобна и имеет ряд преимуществ:
Газовыми паяльниками пользуются любители и профессионалы. Выпускается огромное количество моделей, ко многим из которых идут насадки.
Конструктивные части и применяемый газ
Газовый паяльник конструктивно состоит из резервуара с газом и горелки, на которую может устанавливаться паяльная насадка или жало. Газовая пайка может осуществляться как посредством нагретого воздуха, когда используется только горелка, так и при использовании насадки.
Резервуар с газом бывает сменный и соединяющейся с горелкой при помощи шланга, а бывает портативный, выполненный в одной конструкции с горелкой и заправляющейся из баллона, какие часто используются для заправки зажигалок.
Чаще встречается и предпочтительнее в использовании для бытовых нужд последняя конструкция из-за ее компактности и высокой мобильности.
Но в производственных цехах, и особенно в мастерских по ремонту автомобилей, можно увидеть и большие газовые паяльники, работающие на пропане, поступающем из 50-тилитровых баллонов.
Для работы применяют различные газы: пропан, бутан или смесь газов – мапп-газ. Последний содержит в своем составе в определенной пропорции метилацетилен, пропадиен и пропан.
Мапп-газ очень эффективен из-за того, что температура горения его достигает почти 3000 ℃. Но главное преимущество в том, что при одинаковой производительности газового паяльника его потребуется в восемь-десять раз меньше по объему, чем ацетилена.
Принцип работы
Принцип действия заключается в том, что газ, находящийся в резервуаре под давлением, выходит наружу, ограниченный регулятором пламени, и сгорает, перемешиваясь с кислородом, содержащимся в воздухе.
В этом режиме можно использовать инструмент, как газовую горелку. Интенсивность пламени устанавливается в зависимости от характера выполняемых работ. Запускаться процесс может как от внешнего источника огня – спички или зажигалки, так от встроенного механизма с пьезоподжигом.
Второй вариант, несомненно, лучший, так как избавляет от необходимости иметь зажигалку в дополнение к комплекту паяльника. А если вдруг использование газового паяльника необходимо вдали от «цивилизованных» мест, то оказаться вдруг «без огонька» для некурящего человека вполне реально.
В режиме горелки газовый паяльник может использоваться для выпаивания компонентов электронных схем, разогрева резьбовых соединений с целью облегчения их разборки, пайки крупных деталей с использованием тугоплавких припоев, разогревающего инструмента для труб водопровода и отопления, замороженных в результате аварий, размягчения слоев краски или аналогичных покрытий для последующего удаления их с поверхности, а также для разогрева термоусадочных изоляционных трубок при электромонтажных работах. В некоторых случаях горелку паяльника используют даже для обжарки барбекю.
Использование насадок
При необходимости производства точных работ, для газового паяльника используются насадки. Они представляют собой жало, как у обычного паяльника, модернизированное под конкретный вид пайки, но внутри оно содержит полость, в которой установлена катализаторная сетка.
Она, нагреваясь от пламени горелки, выравнивает нагрев жала, и одновременно позволяет значительно уменьшить расход топлива. Происходит это вследствие того, что разогревшись, катализатор вовлекает в процесс горения больше кислорода, способствуя более полному сгоранию газа.
Катализатор состоит из керамической сетки, покрытой тончайшим слоем платины. Это обстоятельство делает катализатор дорогим и одновременно хрупким.
Поэтому не рекомендуется подвергать насадки на газовые паяльники ударам, падениям, а также не желательно допускать контакт сетки с какими либо предметами, что может значительно сократить срок ее службы. Некоторые умельцы восстанавливают рабочее состояние насадки, изготовив катализатор из нихромовой нити.
Устанавливается насадка при помощи резьбового соединения. Для работы она, очевидно, должна быть установлена до включения паяльника. Смена насадок при работе производится после выключения и полного остывания паяльника.
Всего, на этот процесс затрачивается, как правило, пару минут. А саму насадку можно заменить за несколько секунд.
В зависимости от конфигурации насадки обеспечивается различная температура на ее конце. При помощи длинной и тонкой насадки, например, которую специалисты обычно называют шилом, можно даже осуществлять точечную пайку микросхем.
Краткий обзор газовых горелок и паяльников
В торговой сети и в интернет-магазинах можно сейчас приобрести множество моделей и разновидностей газовых паяльников. Назначение их любое, от недорогих мини-паяльников для любительской пайки, до серьезных, дорогостоящих наборов, включающих множество насадок.
Вот несколько описаний моделей паяльников и горелок с указанием некоторых их характеристик и цен.
Газовая горелка IRIS BARCELONA. Это небольшой инструмент под испанским брендом, похожий на карандаш. На корпусе изделия даже присутствует надпись «Pencil torch», которая буквально переводится, как карандаш-факел.
Горелка годится для объемной пайки, сварки. Можно производить ремонт электронных приборов и ювелирных украшений.
Одной заправки газа хватает в среднем на 20 минут. Цена такой горелки – около 1500 рублей. Пламя регулируется, есть пьезоподжиг. Недостатком является невозможность быстрого прогрева крупных деталей.
Горелка газовая ZC57100 китайского производства. В комплектации ничего нет, кроме самого необходимого – резервуара и самой горелки.
Главное достоинство – цена 200 рублей.
Очень компактна – запросто умещается в кармане. Можно даже использовать как одноразовый инструмент для соединения нескольких проводников.
Горелка бутановая КВТ X-220. Удобный в работе инструмент со сменными баллонами. Одного баллона с бутаном хватает на 100-110 минут работы. Оснащена пьезоподжигом. Недостатком можно считать относительно большой размер. Цена прибора – около 1600 рублей.
Паяльный набор газовый КВТ XZ-1. Отличный мощный инструмент, произведенный в Тайване. В комплекте горелка газовая, набор из пяти насадок (есть даже насадка для термического удаления лакокрасочных покрытий), туба с припоем и банка с флюсом. Весь набор поставляется в аккуратном, прочном кейсе. Паяльник имеет пьезоподжиг. Цена набора – около 2500 рублей.
Газовая мини горелка с насадкой для пайки, продаваемая в интернет- магазинах под маркой Yar Boly. Лучший вариант по соотношению цены и качества для домашних работ.
Резервуар заряжается 8 миллилитрами газа. При работе на бутане, температура пламени достигает 1300 ℃. Очень компактна и экономична. Недостатком можно считать отсутствие пьезоподжига.
Изготовление своими руками
Если использование газового паяльника не связано с профессиональной деятельностью, и он служит для какого-нибудь мелкого ремонта в условиях отсутствия электричества, то можно изготовить его самостоятельно.
Конечно, такой паяльник не будет обеспечивать соблюдение параметров пайки с такой же точностью, как инструмент заводского изготовления. Но он всегда выручит при необходимости припаять несколько проводов.
И это тем более актуально, что материалы для изготовления почти всегда есть под рукой, а если чего-то не хватает, то можно докупить эти запчасти совсем недорого в любом хозяйственном магазине.
Итак, для работы понадобятся:
Зажигалку для изготовления газового паяльника можно использовать любую. Главное, чтобы она была прочная и все механизмы, кроме, может быть, резервуара для газа, были металлическими.
Пластмассовая зажигалка очень быстро оплавится и работать не будет. Идеально, если зажигалка с маленьким кожухом, защищающим пламя от ветра. Ведь может возникнуть необходимость пайки и на улице.
Еще удобнее получится, если взять зажигалку для розжига бытовых газовых плит. Только в этом случае она должна быть с металлической трубкой.
Тонким проводом жало приматывают к зажигалке. Если это зажигалка обычная, которой пользуются для прикуривания, то поверх тонкого провода необходимо намотать несколько слоев изоляционной ленты, чтобы при работе не обжечь руки.
Для кухонной зажигалки можно этого не делать, потому что держать ее придется за пластмассовый корпус. Для такого самодельного паяльника можно добавить в конструкцию еще и ветрозащитный кожух, изготовленный из полоски жести, согнутой в цилиндрическую форму.
Вся работа по изготовлению займет от силы 10-20 минут. Несмотря на простоту и примитивность конструкции, получится настоящий газовый паяльник, в котором реализован принцип нагрева жала горящим газом.
pencil type torch
1 medium-pressure type torch
2 positive-pressure type torch
3 pencil-type triode
crystal triode — полупроводниковый триод; транзистор
4 pencil-type nozzle
5 pencil-type nozzle
6 powder cutting [powder-type] torch
7 pencil-type thermocouple
8 injector-type torch
9 medium-pressure (type) torch
10 pencil type fuel nozzle
11 pencil type nozzle
12 pencil-type eraser
13 pencil-type magnetic pull-off thickness gauge
14 pencil-type nozzle
15 pencil-type thermocouple
16 positive-pressure (type) torch
17 powder-type torch
18 pencil-type triode
19 powder-type torch
20 pencil-type nozzle
См. также в других словарях:
Pencil — This article is about the handwriting instrument. For other uses, see Pencil (disambiguation). HB graphite pencils A pencil is a … Wikipedia
Blow torch — For other meanings, including oxy gas torches, see Blowtorch (disambiguation). An old fashioned kerosene blowtorch / blowlamp A blowtorch (US), blow torch (US), or blowlamp (UK) is a tool for applying lower intensity and more diffuse flame and… … Wikipedia
Desoldering — Solders can be removed using a vacuum plunger (on the right) and a soldering iron. In electronics, desoldering is the removal of solder and components from a circuit for troubleshooting, for repair purposes, component replacement, and to salvage… … Wikipedia
Soldering — For the song, see Soldering (song). For the product, see Solder. Desoldering a contact from a wire. Soldering is a process in which two or more metal items are joined together by melting and flowing a filler metal (solder) into the joint, the… … Wikipedia
Oxy-fuel welding and cutting — Oxyacetylene redirects here. For the song, see Cubanate. Side of metal, cut by oxygen propane cutting torch … Wikipedia
Fantastic Four — This article is about the superheroes. For other uses, see Fantastic Four (disambiguation). Fantastic Four Promotional art for Fantastic Four #509 (March 2004) by Mike Wieringo and Karl Kesel … Wikipedia
Utility knife — Boxcutter and box cutter redirect here. For the electronic music artist, see Boxcutter (musician). For season four premiere of Breaking Bad, see Box Cutter (Breaking Bad). A utility knife is a knife used for general or utility purposes.[1] The… … Wikipedia
Survival kit — First aid pack of the French Army … Wikipedia
Wrench — For other uses, see Wrench (disambiguation). A set of chrome vanadium metric wrenches, open at one end, box/ring at the other. This type is commonly known as a combination wrench. A wrench or spanner is a tool used to provide grip and mechanical… … Wikipedia
Table saw — A table saw, equipped for cutting large pieces of sheet stock. Other names Sawbench Classification Power tool Manufacturer Bosch, Makita … Wikipedia
Milling machine — For the machine used in road construction, see Asphalt milling machine. Not to be confused with mill (grinding). Example of a bridge type CNC vertical milling center … Wikipedia
Газовая горелка-карандаш STAYER MaxTerm, регулировка пламени, 1100С 55560
Цена за упаковку 4 шт.: 3 948 р.
Цена за ед. товара: 987 р. 1219 р.
Спишите до 488 р. бонусами Начислим 12 бонусов

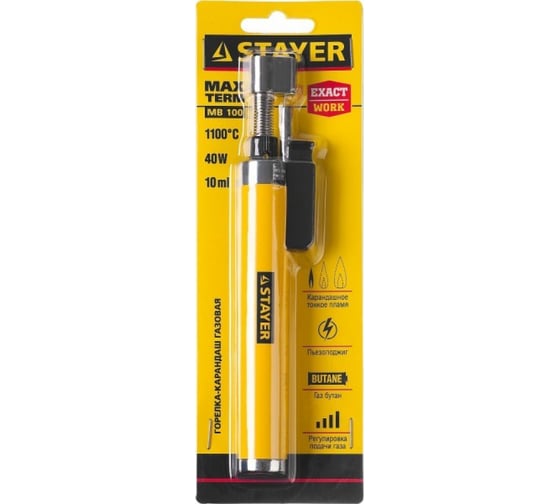

Газовая горелка-карандаш STAYER MaxTerm, регулировка пламени, 1100С 55560 создает тонкое устойчивое пламя.
