FAQ по PoE (Power over Ethernet) в роутерах Mikrotik
Power over Ethernet (PoE) — технология, позволяющая передавать удалённому устройству вместе с данными электрическую энергию через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или невозможно проводить отдельный электрический кабель.
5. Просмотреть текущее состояние PoE можно командой
interface ethernet poe monitor [find]
Правда мне данный параметр непонятен. В тестах, на 90 метровом куске кабеля, 750UP смог поднять 951G-2HnD. Может пригодится если больше длина или менее качественный кабель используется.
C использованием высокочастотных трансформаторов на обоих концах линии с центральным отводом от обмоток постоянное напряжение питания подается на центральные отводы вторичных обмоток этих трансформаторов, и так же с центральных отводов снимается на приемной стороне. Использование центральных отводов сигнальных трансформаторов позволяет без взаимного влияния передавать питание по сигнальным парам, то есть передавать по одним и тем же проводникам и высокочастотные данные, и постоянное напряжение питания.
Как подобрать PoE коммутатор Mikrotik
Ближайшие
тренинги Mikrotik
Места
проведения
г. Санкт-Петербург, Крестовский остров, Северная дорога, дом 12.
г. Санкт-Петербург, ст. м. «Приморская»,
ул. Одоевского, д. 24 к. 1, 2 этаж
В данной статье рассматриваем коммутаторы Микротик PoE и помогаем с выбором нужного устройства.
Питание сетевых устройств через Ethernet
Ни для кого не секрет, что любое сетевое устройство нуждается в источнике питания. Обычно для этой цели используется блок питания, преобразующий переменное напряжение 220В в постоянное, подходящее для питания конкретного устройства. Однако в ряде случаев подключение сетевого устройства к питающей сети бывает затруднено. Например, в случае с цифровой камерой видеонаблюдения либо wi-fi точкой доступа, расположенной вдали от источника питания.
Для этих целей и придумали технологию PoE (Power over Ethernet), которая подразумевает подачу электропитания на сетевое устройство через кабель Ethernet. При этом один и тот же кабель используется как для передачи данных, так и для питания устройства.
Характеристики стандартов PoE
Технические параметры технологии описаны в стандартах IEEE 802.3af PoE (2003 г.), IEEE 802.3at PoE+ (2009 г.), IEEE 802.3bt PoE++ (2018). Также существует технология Passive PoE, которая отличается односторонним способом работы с питающими устройствами.
Наиболее часто используется стандарт питания 802.3af, поддержка питания устройств мощностью до 12,95 Вт. Стандарт 802.3at незначительно отличается значением питающего напряжения, а также поддерживает более мощные устройства до 25,5 Вт. Стандарт 802.3bt описывает способ питания устройств повышенной мощности – до 71,3 Вт. Это обеспечивается за счёт выдачи питания по 8 проводникам витой пары, обязательно необходима поддержка стандарта клиентским устройством. Всегда при выборе коммутатора с POE проверяйте техническую документацию, какой стандарт питания поддерживает коммутатор на отдачу и оконечное устройство на получение.
В статье пойдёт речь о стандартах 802.3af/at и Passive PoE.
Источники PoE-питания делятся на 2 категории, в зависимости от местоположения:
С точки зрения администратора устройства end-span удобнее, т.к. обладают большей гибкостью в управлении подключенными потребителями.
Рис.1. Возможности управления PoE-питанием на оборудовании MikroTik.
Если для подачи электропитания используются пары 1-2 и 3-6, в стандарте IEEE такая схема называется Alternative А. Использование при передаче электропитания проводников 4-5 и 7-8 — схема Alternative B. Стандарт IEEE 802.3at работает только по схеме распиновки типа B, использование типа A запрещено стандартом. При использовании Passive PoE питание подводится по проводникам 4-5 и 7-8.
Рис.2. Схемы подачи питания Alternative A и Alternative B.
Стандарт 802.3af предусматривает максимальную мощность потребителя до 12,95 Вт при напряжении питания 37-57 В. Стандарт 802.3at — до 25,5 Вт при напряжении питания 42,5-57 В. Т.о. максимальная мощность питаемого по PoE устройства, согласно стандарту — 25,5 Вт. Данные значения необходимо учитывать при расчёте суммарной нагрузки на PoE-коммутатор и нагрузки на каждый его порт.
Подключение по Passive PoE в основном применяется при использовании устройств одного производителя. Также возможно подключение устройств разных производителей, имеющих документированную поддержку Passive PoE и работающих на скорости 100 мбит/с (при этом для обмена данными используются пары 1-2 и 3-6).
Для успешного подключения PoE-устройств необходимо уделить внимание выбору кабеля. Жилы витой пары должны быть медные, толщиной не мене 0,51 мм (24AWG), сопротивление в жилах не более 9,38 Ом на 100 м. При соблюдении этих характеристик максимальная длина магистрали до устройства с поддержкой IEEE 802.3af/at — 90 м. При использовании Passive PoE — до 40 м.
Коммутаторы MikroTik с поддержкой PoE
В этой статье описаны модели устройств MikroTik с поддержкой питания устройств по PoE, особенности выбора оборудования и проектирования сети с PoE-устройствами.
Все PoE-устройства MikroTik поддерживают выдачу питания по технологии Passive PoE. Большинство устройств имеет возможность принимать питание по PoE на 1 порту Ethernet. Данная техническая возможность может быть использована в качестве резервного источника питания, в случае выхода из строя основного.
Рис.3. Поддержка питания Passive PoE на 1 порту MikroTik hEX.
Амплитуда выходного напряжения PoE зависит от блока питания устройства. При внешнем блоке питания 24В амплитуда выходного напряжения PoE также будет равна 24В. Для питания устройств по стандарту IEEE 802.3af/at следует использовать блок питания 48В, приобретаемый отдельно для некоторых устройств. Существуют как модели с поддержкой нескольких внешних блоков питания разной амплитуды, так и модели с внутренним блоком питания с возможностью выбора амплитуды.
Рассмотрим подробнее коммутаторы Микротик, которые выдают питание POE:
PoE коммутатор MikroTik RB260GSP — это небольшой управляемый коммутатор, работающий под управлением SwitchOS. Он оснащён SFP-портом и 5 Ethernet-портами 100/1000 МБит/с. На портах 2-5 предусмотрена возможность выдачи питания Passive PoE. Максимальная мощность одного порта — 30 Вт, суммарная максимальная мощность PoE-нагрузки — 48 Вт. Данный коммутатор поддерживает входное напряжение 11-30 В, поэтому он не подходит для питания PoE-устройств по стандарту IEEE 802.3af/at. В комплекте с устройством поставляется внешний блок питания повышенной мощности — 24 В 2,5 А.
Устройства hEX PoE Lite и PowerBox также имеют функцию Passive PoE на портах 2-5. В отличие от RB260GSP эти устройства работают под управлением RouterOS, т.е. могут выполнять функцию роутера. Скорость Ethernet-портов ограничена 100 Мбит/с. Роутер hEX PoE Lite оснащён USB-портом для установки LTE-модема. Устройство PowerBox имеет влагозащищённое исполнение корпуса для установки на улице. Максимальная мощность одного порта — 30 Вт, суммарная максимальная мощность PoE-нагрузки — 48 Вт. В комплекте с устройствами поставляется внешний блок питания повышенной мощности – 24 В 2,5 А.
FAQ по PoE, часть 2
Сегодня мы разберем:
Стандарты и типы PoE
Технология PoE на данный момент существует в нескольких, кардинально отличающихся видах. Почему так произошло?
К тому времени, как ребята из IEEE решили стандартизировать технологию, а произошло это не сразу после ее появления, некоторые корпорации уже изобрели свои собственные реализации PoE. Cisco, к примеру, еще в 2000 году представила питание устройств по витой паре.
В итоге на данный момент PoE существует в нескольких вариантах:
Реализация питания по витой паре в устройствах может различаться по типу распиновки. А также, в зависимости от напряжения, подаваемого на порт, существует несколько классов PoE.
Все эти данные должны быть указаны в паспорте производителя и помогают правильно подобрать оборудование для проекта.
Главное преимущество PoE-источников, которые поддерживают эти стандарты, это интеллектуальная схема работы. Она позволяет избежать порчи оборудования, продлить срок его службы, сэкономить потребляемую энергию.
Прежде чем подать питание на подключенное устройство, активный PoE-источник (коммутатор или адаптер) стандарта 802.3af/at проводит согласование с ним и устанавливает:
Параметры
Характеристика | Стандарт 802.3af | Стандарт 802.3at (PoE+, PoE plus) |
Диапазон напряжения постоянного тока на питаемом устройстве | от 36 до 57 V (номинальное 48V) | от 42,5 до 57 V |
Диапазон напряжения, выдаваемого источником | от 44 до 57 V | от 50 до 57 V |
Максимальная мощность PoE-источника | 15,4 Вт | 30 Вт |
Максимальная мощность, получаемая PoE-потребителем | 12,95 Вт | 25,50 Вт |
Максимальный ток | 350 mA | 600 mA |
Максимальное сопротивление кабеля | 20 Ом (для cat.3) | 12,5 Ом (для cat.5) |
Классы питания | 0-3 | 0-4 |
Классы питания
Самым распространенным является 1 класс питания.
Passive PoE
Его особенность в том, что источник Passive PoE не опрашивает питаемое устройство и не согласовывает мощность. По свободным проводникам витой пары просто подается постоянное напряжение. Поэтому, если соединить источник PoE и потребитель, несовместимые друг с другом, оборудование может сгореть: сразу или через некоторое время, в результате постоянного перегрева и подгорания плат.
Некоторые производители дополняют технологию Passive PoE полезными функциями. Например, PoE out в устройствах MikroTik способно определять, подключено ли к питаемому порту устройство, выявлять, нет ли перегрузки или короткого замыкания. Кроме того, функциями PoE на большинстве устройств MikroTik можно управлять: включать, отключать их на портах, менять режим и т. п. Речь, конечно идет не о простеньких PoE-шнурах, а о реализации PoE в роутерах, коммутаторах и другом оборудовании производителя.
Источники Passive PoE довольно широко варьируются по напряжению, мощности, силе тока. Чаще всего производители выпускают их под свое оборудование, поэтому в каждом отдельном случае нужно подбирать PoE-источник под конкретные потребности.
Типы распиновки
Для стандарта 802.3af
Тип А. И электричество, и данные подаются по жилам 1, 2, 3, 6. Жилы 5, 7, 8 не используются.
Тип B. Для подачи электропитания используются жилы 4, 5, 7, 8. Данные передаются по остальным.
Для стандарта 802.3at
Применяется только тип B. Использование распиновки типа A запрещено стандартом.
В большинстве случаев подача электропитания осуществляется по проводникам 4, 5, 7, 8 (как в типе B стандарта 802.3af).
(картинка увеличивается по клику).
Существует также распиновка по третьему типу, когда для подачи питания задействуются все жилы стандартного четырехпарного кабеля, но она встречается реже, обычно в фирменных реализациях PoE, например, UPOE от Cisco.
Если с обеих сторон сети вы устанавливаете оборудование с поддержкой стандартов 802.3af/802.3at, то тип распиновки, фактически не имеет значения, так как устройство-потребитель PoE по стандарту может работать с любой из них. Однако если речь идет о совмещении оборудования разных стандартов, это может быть важным.
Кабель для PoE
От качества кабеля напрямую зависит качество PoE, и то, на какую расстояние его можно провести. Витую пару необходимо подбирать:
Отлично подойдут для линка с PoE, к примеру:
Длина PoE
Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:
Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров. Однако с действительно качественным кабелем, того же Одескабель, к примеру, можно сделать и больший пролет.
Если же мы говорим о Passive PoE, то здесь длина может быть меньше, вплоть до 30-60 метров. Расчет линии надо проводить с учетом:
Бюджет мощности PoE
При расчете бюджета PoE нужно:
Надеемся, что информация была вам полезной 🙂
Статья может со временем дополняться новыми сведениями.
Питание камер по PoE
Какой источник питания PoE подходит для питания IP-камер?
Начнем с того, что есть «умное PoE» под стандартами 802.3af, 802.3at, 802.3bt, а есть пассивное PoE ( Passive PoE) без привязки к стандартам. Основное отличие стандартов 802.3af&at состоит в том, что устройства, обеспечивающие подачу питания с PoE 802.3at могут подавать питание в два раза большей мощности по одному кабелю Ethernet. Внедрение нового стандарта PoE стандарта 802.3bt удваивает и, возможно, даже утраивает количество мощности, которое отправляется на конечные устройства. Стандарт 802.3bt используется в основном для питания мощных устройств, например PTZ IP-камер с обогревом или мощной ИК подсветкой. Этот новый мощный стандарт позволяет другим устройствам предлагать мощность PoE выше доступных в настоящее время режимов, обеспечивает еще большую мощность для устройств, значительно сможет помочь расширению базы приложений PoE. Инженеры, стремящиеся обеспечить простоту, такие как питание и данные вместе, могут полагаться на питание через Ethernet. Это позволит снизить затраты на установку, связанные с установкой отдельных линий.
Устройства с PoE 802.3at способны обеспечить не больше 30Вт на порт, а устройства с PoE 802.3af — не больше 15.4Вт на порт, стандарт 802.3bt имеет максимально передаваемую мощность до 90Вт. Однако, при передаче некоторая часть мощности всегда теряется, и чем длиннее кабель, тем больше потери.
Passive PoE – это существенно удешевленный аналог стандартов 802.3af, 802.3at и 802.3bt . Пассивное питание позволяет существенно снизить цену оборудования. Но при этом такое оборудование не производит проверку нуждающегося в питании по витой паре устройства на потребляемую мощность и его состояние. То есть напряжение просто подается постоянно. Присутствует риск несовместимости оборудования, что приведет или к моментальной поломке или устройство сломается чуть позже из-за перегрева плат и их подгорания.
Сегодня Power over Ethernet эффективно использует более 100 миллионов конечных устройств, которые развертываются в различных приложениях, включая IP-телефоны или беспроводные точки доступа. Если ваша IP-камера или IP-телефон поддерживает 802.3af, то вы можете смело использовать инжектор как 802.3af так и 802.3at, 802.3bt. (Говоря про инжектор, речь идет про источник питания), потому что инжектор не выдаст больше, чем может взять IP-камера, а значит устройство не сгорит.
Но если у вас PTZ IP-камера, с потреблением свыше 15.4Вт, то 802.3af вам уже не подойдет, нужен только 802.3at или 802.3bt источник питания.
Ключевые особенности PoE 802.3af, 802.3at и 802.3bt
Два типа передачи данных и питания. Для IP-камер с PoE 802.3af&at используется только 4 жилы, т.е питание идет по тем же парам что и данные. Для 802.3bt используются все 8 пар. Источник питания (инжектор или коммутатор PoE) может использовать один из вариантов на свое усмотрение, но IP-камера, согласно стандарту 802.3af, 802.3at может принять питание как от варианта № 1 так и от варианта № 2 (см.ниже), что позволяет подключить две IP-камеры на один 4х парный кабель UTP.
Вариант№1 (1/2, 3/6) | Вариант№2 (4/5, 7/8) |
1.Бело-оранжевый | 4.Синий |
2.Оранжевый | 5.Бело-синий |
3.Бело-зелёный | 7.Бело-коричневый |
6.Зелёный | 8.Коричневый |
Контроль и управление питанием PoE 802.3af, 802.3at, 802.3bt Поскольку данный вид PoE «умный» то его можно контролировать с помощью управляемых коммутаторов или инжекторов. Управление примитивное, но очень эффективное, например удаленное отключение питания, с последующим включением, что перезагрузит питаемое устройство, или например перезагрузка питания по расписанию (управляемые инжекторы). Также можно контролировать мощность подачи питания, мониторить уровень потребления питания устройством.
Удлинение кабельной линии. 802.3af&at&bt позволяет использовать PoE удлинители.
Например у вас задача подключить IP-камеру на расстоянии в 300 метров от коммутатора или инжектора PoE. Кажется, что это невозможно, ведь Ethernet работает на 100 метров, а питание для камеры вообще просядет в минимум уже через 100м. Но! Технологии развиваются и на помощь приходят PoE удлинители которые позволяют через каждые 100 метров ставить репитер (PEXT), который получает питание PoE 802.3af&at&bt и отдает его дальше вместе с данными. По сути, как коммутатор, только на один порт.
Теперь это все легко и просто!
Где используется PoE стандарта 802.3af, 802.3at, 802.3bt
Недостатки PoE стандарта 802.3af, 802.3at, 802.3bt
Сами по себе стандарты недостатков не имеют, но инжекторы и коммутаторы, которые выдают питание 802.3af&at&bt стоят дороже, чем обычный блок питания, или пассивный инжектор PoE.
Пассивное PoE
По большому счету, пассивное PoE это просто передача питания по свободным парам.
Ключевые параметры
4.Синий
5.Бело-синий
7.Бело-коричневый
8.Коричневый
Что можно:
Запитать IP камеру с поддержкой 802.3af от инжектора или коммутатора PoE 802.3af
Запитать IP камеру с поддержкой 802.3at от инжектора или коммутатора PoE 802.3at
Запитать IP камеру с поддержкой 802.3bt от инжектора или коммутатора PoE 802.3bt
Запитать IP камеру с поддержкой 802.3af от пассивного инжектора PoE 48В DC (PI-154-1passive)
Советуем: PoE коммутаторы PUS и PoE инжекторы PI
Что нельзя:
Использовать экранированный FTP/STP кабель без заземления с 2-х сторон
Запитать IP камеру с поддержкой 802.3af от инжектора PoE 12В (12В можно подать только на вход jack)
Запитать IP камеру с поддержкой 802.3af от инжектора PoE 24В (например от Ubiquiti)
Запитать IP камеру с поддержкой 802.3af от PoE порта MikroTik или его инжектора. (исключение специальные модели MikroTik 802.3af)
Запитать IP камеру с поддержкой 802.3af от Dahua PoE коммутатора DH-VTNS1060A
Также могут возникнуть проблемы, если источником питания является Cisco с собственным стандартом inline power и протоколом CDP
Cisco, не опознав устройство как «родное» может отказаться от подачи питания.
Немного о Passive POE

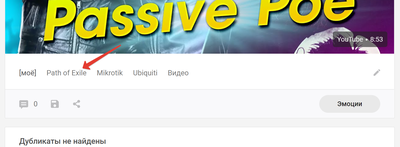

Решил я тут запилить лайтовый ролик про Passive POE, а то народ достал палить девайсы или втыкать микротики в 802.3af, в попытке запитать их. А про любителей комплектов видеонаблюдения с алика, вообще молчу.
