ONI PLR
С помощью утилиты пользователи могут разработать программное обеспечение для логических реле от производителя ONI серии PLR S. Поддерживается язык FBD и LD.
ONI PLR – приложение для Windows, позволяющее создавать команды для программируемых логических реле от соответствующего производителя. Утилита содержит встроенные средства для отладки кода и записи его в контроллер. Также доступен офлайн симулятор работы оборудования.
Схема
Разработка проекта осуществляется в режиме конструктора. Пользователю необходимо выбирать модули из списка, расположенного в левой части главного окна, и перетаскивать их на рабочую область. Встроенный каталог содержит счетчики, генераторы импульсов и задержек, мультиплексоры, усилители, компараторы, фильтры, регистры для записи данных и многие другие компоненты.
Утилита позволяет создавать управляющие программы на языке релейно-контактных схем или функциональных блоков. Есть возможность работать над несколькими проектами одновременно, переключаясь между вкладками.
Отладка и запись
Перед загрузкой кода в память оборудования пользователи могут проверить его работоспособность. Для этого приложение содержит симулятор работы устройства. Поддерживается функция отслеживания хода выполнения управляющей программы в режиме реального времени. В случае возникновения ошибок информация о них будет отображаться на экране.
Как и Arduino, данная утилита позволяет подключить контроллер к компьютеру и записать программный код. Для этого требуется специальный адаптер, который подключается к порту USB или COM.
Работа с ПО ONI Visual Studio и ONI PLR Studio. Новые видеоинструкции
1. Урок № 8 из курса по работе с программой ONI Visual Studio: Создание шкал.
Шкалы в современных системах визуализации используются для наглядного отображения текущего состояния и заданных параметров автоматизируемого процесса: объёма жидкости в ёмкостях, скорости движения объектов, частоты вращения валов, параметров электрической сети и т.д. В данном видео уроке рассказано как создавать различные типы шкал, отображаемых панелями оператора ONI.
2. Урок № 8 из курса по работе с программой ONI PLR Studio: Настраиваемая логика.
Из данного видеоролика вы узнаете, как упростить код прикладного программного обеспечения для ПЛР и Микро ПЛК, воспользовавшись функциональным блоком Настраиваемая логика. Данный функциональный блок позволит вам сократить количество логических элементов и сделать проект опрятным, и легко читаемым, что очень важно при реализации сложных алгоритмов.
3. Урок № 9 из курса по работе с программой ONI Visual Studio: Списки выбора.
В девятом ролике нашего видеокурса по работе с ПО ONI Visual Studio рассказано, как создавать и настраивать элементы управления «Список с выбором» и «Выпадающий список». Они позволяют выбрать одно из нескольких заранее определённых значений параметра процесса, что используется как при выборе режимов работы оборудования, так и при задании его параметров.
4. Урок № 9 из курса по работе с программой ONI PLR Studio: Встроенная клавиатура.
Встроенная клавиатура ПЛР и Микро ПЛК обладает широким функционалом. При помощи клавиатуры можно настраивать параметры контроллера, изменять параметры технологического процесса и т.д. Более подробно о том, каким образом можно использовать клавиатуру в своих проектах рассказано в девятом ролике видеокурса по работе с ПО ONI PLR Studio.
Подробнее — в новых видеороликах, размещенных на сайте oni-system.com в разделе «Видеокурсы».
Команда ONI будет систематически дополнять данные курсы новыми материалами.
УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ (Программирование в ONI PLR studio)
Описание презентации по отдельным слайдам:
Описание слайда:
Программирование в ONI PLR studio
Выполнила: Петрова И.И., преподаватель общетехнических дисциплин
ГАПО ВО «Вязниковский технико-экономический колледж»
Описание слайда:
Описание слайда:
4. Блок «ИЛИ» устанавливаем на схеме для возможности принятия сигналов от нескольких функциональных блоков. Устанавливаем связи между блоками
5. Выбираем и устанавливаем элемент «И». Сигнал будет выходить, в том случае, если на все используемые входы блока приходит сигнал
6. В Специальных функциях выбираем блок «Задержка включения», которая будет использоваться для переключения светильников
Описание слайда:
8. В Специальных функциях выбираем блок «Генератор импульсов», который будет использоваться в схеме для включения светильников с определенным временным интервалом
9. Устанавливаем блоки в схему и обозначаем связи между блоками «И» до входа на «Генератор» (элемент на схеме В012 напрямую). К элементам В013, В 014 через «Задержку времени включения» элементы В010, В011
Описание слайда:
10. На «Задержке включения (В010, В011) выставляем таймер, согласно задания
11. В «Генераторах импульсов» задаем параметры на периодичность вкл/выкл светильников, согласно заданию
12. Устанавливаем связи от «Генератора импульсов до блоков «ИЛИ»
13. Устанавливаем связь от входа 1003 (SA2) до блока «И» (В008), для прекращения цикла поочередного включения светильников EL6, EL7, EL8 (входы Q001,Q002, Q003)
Описание слайда:
14. Связи от SA1, SA2 на блок «И»(В007), от «И» (В007) на выход Q004, используем для включения светильника EL3 отдельный режим
15. С SA1 и SA2 связи на блок «И», с установкой функции «НЕ» на вход от SA1. С выхода «И» связи на светильники EL6, EL7, EL8. Выполняются условия задания.
На входе блока «И» «двойной клик»
позволяет создать блок «НЕ».
Описание слайда:
18. Устанавливаем связи от входов 1003, 1004 (выключатели SA3, SA4) на блок «И». Устанавливаем на вход от SA4 функцию «НЕ»
17. Вставляем блоки в схему для выключателей SA3, SA4 (вход 1003,1004)
Описание слайда:
19. Устанавливаем связи от выхода «И» на «Задержку вкл.» и «Генератор импульсов». Исходя из условия задания включаются EL4, EL5 поочередно с периодом 5 сек
20. Выставляем таймер задержки включения, задержка пуска «Генератора импульсов» для переключения светильников EL4, EL5
21. Задаем длительность импульсов вкл/откл. светильников EL4, EL5. «Включен SA3 (SA4 отключен), соответственно включаются EL4, EL поочередно с периодом 5 сек»
Описание слайда:
Описание слайда:
Если Вы считаете, что материал нарушает авторские права либо по каким-то другим причинам должен быть удален с сайта, Вы можете оставить жалобу на материал.

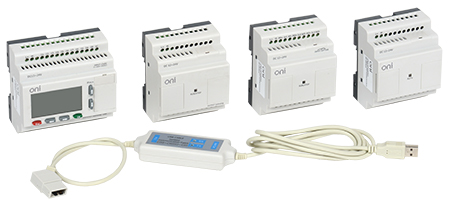

Новые модульные программируемые логические реле PLR-S ONI
В рамках развития направления промышленной автоматизации и расширения ассортимента продукции представляем новинку от ИЕК — модульные программируемые логические реле PLR-S ONI
Программируемые логические реле PLR-S ONI являются оборудованием класса свободно программируемых модульных микроПЛК (программируемые логические контроллеры). Это мощный и высокоэффективный инструмент для создания малых автоматизированных систем управления с возможностью сетевого обмена данными со SCADA, MES системами, системами визуализации и другим оборудованием.
Область применения программируемых логических реле PLR-S ONI
Достоинства программируемых логических реле PLR-S ONI
Программное обеспечение ONI PLR Studio
Программное обеспечение ONI PLR Studio для разработки и отладки проектов предоставляется бесплатно. ПО обладает интуитивно-понятным интерфейсом, поставляется с широким набором готовых функциональный блоков и специальных программ, что позволяет существенно ускорить процесс разработки и отладки проектов. Встроенный офлайн симулятор позволяет производить отладку проектов без наличия реле PLR-S.
Загрузка разработанных проектов в реле ONI PLR-S осуществляется с помощью USB или COM кабеля, который можно использовать также для подключения локальной панели оператора.
МЕХАТРОНИК
Комплектующие для автоматизации производства (812)9254789 e-mail: info@mech-tronic.ru
Комплектующие для автоматизации производства (812)9254789 e-mail: info@mech-tronic.ru
Программируемые логические реле ONI PLR-S
Общие сведения
Программируемые логические реле ONI PLR-S являются устройствами «все в одном». Уже в модуле ЦПУ у них есть полнофункциональный набор входов и выходов, а также клавиши управления и встроенный дисплей, позволяющие производить настройку параметров работы оборудования без применения программаторов и персональных компьютеров.
Несмотря на то что ONI PLR-S относится к классу логических реле, они обладают высокой надежностью и производительностью при разумной цене.
Применение
Программируемые логические реле ONI PLR-S находят применение при построении таких автоматизированных систем как:
Особенности
Модульная конструкция и широкая номенклатура позволяют сконфигурировать логическое реле ONI PLR-S для решения задач контроля и управления локальным оборудованием.
Для заказа доступно 3 варианта модуля центрального процессора, к каждому из которых можно дополнительно установить до 16 модулей расширения, тем самым увеличив количество каналов ввода вывода до 280. Все модули монтируются на стандартную DIN рейку шириной 35 мм.
Программирование данного оборудования осуществляется с помощью программного обеспечения для разработки и отладки проектов, которое предоставляется бесплатно. Оно обладает интуитивно понятным интерфейсом и поставляется с широким набором готовых функциональный блоков и специальных программ, что позволяет существенно ускорить процесс разработки и отладки проектов. Для разработки пользовательских программ доступно 2 языка: LD и FBD, соответствующих стандарту МЭК 61131-3. Емкость программы составляет до 1024 блоков.
Программируемые логические реле ONI PLR-S имеют интерфейс RS485 с широко распространенным протоколом связи Modbus RTU. При этом они способны работать как в режиме Master, так и в режиме Slave не только с дополнительным коммуникационным модулем, но и в версиях с интегрированным интерфейсом в модуле ЦПУ.
Наличие протокола Modbus RTU позволяет легко обеспечить обмен данными с разнообразным оборудованием автоматизации, например, с панелями оператора или частотными преобразователями. Также Вы можете использовать программируемые логические реле серии ONI PLR-S в качестве станций удаленного ввода-вывода без их программирования.
