Стандарты осей втулок велосипеда

Длина оси втулки определяется параметром Over — Locknut — Dimension (OLD). Этот параметр определяет расстояние между внешними гайками на оси. Оно равно расстоянию между дропаутами вилки или нижними перьями заднего треугольника рамы.

Стандарты осей передних втулок

— 9 x 100 мм — применяется на большинстве современных велосипедов. Устаревший вариант с креплением гайками или наиболее популярный с эксцентриковым зажимом;

— 15 x 110 мм — полая вставная с эксцентриковым зажимом, применяется для кросс — кантри велосипедов или трейла;

— 20 x 110 мм — полая вставная, устанавливается на велосипеды для экстремального велоспорта. Вариант с эксцентриковым зажимом быстро снимается и устанавливается. Для больших нагрузок в экстремальных дисциплинах используют вариант с креплением болтами;

— 10 х 135 мм — большой размер для фэт-байков.

Большой диаметр оси втулки предусматривает высокую жесткость и прочность соединения колеса с вилкой, хотя при этом увеличивается вес всей втулки. Колесо со вставной осью ставится и снимается дольше обычного. Отдельные втулки под полую ось могут быть совместимы с обычными вилками с использованием переходника.

Стандарты осей задних втулок

— 10 х 130 мм — шоссейные велосипеды;
— 10 х 135 мм — подавляющее большинство современных велосипедов;
— 10 х 120 мм — велосипеды для гонок на треке;
— 12 х 150 мм — даунхилл и велосипеды для различных экстремальных видов спорта;
— 10 х 170 мм — для фэт — байков.

Как правило задние втулки имеют асимметрию, так как с правой стороны расположена кассета или задняя звезда. Из-за этого правый фланец задней втулки расположен ближе к середине втулки, поэтому спицы с правой стороны на 1-2 мм короче спиц с левой стороны.

Также читать на эту тему:

Колесо велосипеда. Колесо велосипеда принимает на себя нагрузки, возникающие в процессе эксплуатации этого транспортного средства. Назначение колеса удерживать вес велосипедиста и всей конструкции велосипеда и справляться с ударными нагрузками, которые возникают от…

Обода велосипеда. На разных видах велосипедов устанавливаются обода с различной конструкцией, но подавляющее большинство составляют обода так называемого коробчатого сечения. Они предназначены для шин с бортом по краям. В самом ободе…

Размер колеса велосипеда. Полный размер велосипедного колеса – это диаметр обода, плюс толщина велосипедной шины. Единицей измерения диаметра колеса велосипеда является английский дюйм. Сейчас существует шесть самых распространенных размеров колёс велосипеда…

Двухсторонняя втулка. Двухсторонняя втулка (Flip-Flop) – втулка, которая предназначена для быстрой смены типа привода и соотношения передачи перестановкой колеса велосипеда на 180° по его оси. Она имеет резьбу с обеих сторон и позволяет установить…

Кассета велосипеда. Для горных велосипедов изготавливаются кассеты с набором звёзд от 11-28Т до 11-36Т на 8 – 10 звёзд. Для шоссейных от 11(12)-22Т до 11(12)-27Т на 8 – 11 звёзд. Горные кассеты Campagnolo совместимы с шоссейными при равном количестве звёзд…

Источник

Как подобрать втулку для велосипеда?

2) Количество отверстий

Чтобы подобрать велосипедную втулку, необходимо определиться со следующими параметрами:

1) Тип крепления

Под гайки (рисунок слева), один из самых надежных способов креплений, но требует инструмента при снятии колес.

Под эксцентрик (картинка по центру), более удобный тип крепления, позволяет быстро и легко снимать колеса без помощи инструмента.

Полая ось (картинка справа). Так же не требует инструмента для снятия колес, но есть модели которые могут откручиваться шестигранником. Данные шестигранники есть почти во всех мультитулах которые рекомендуется иметь любому велосипедисту так же как запасную камеру и насос.

2) Количесвто отверстий

Далее следует определиться с количеством отверстий для спиц. Самые распространенные 28/32/36.

Количество отверстий втулки должно совпадать с количеством отверстий обода.

3) Тип подшипника

Далее определись желаемый тип подшипника:

Насыпные (картинка слева), используются в большинстве бюджетных втулок. Настройка данных подшипников сложна для неопытных велосипедистов, но является очень точной относительно люфт/накат. Так же данный тип подшипников устойчив к боковым типам нагрузок и достаточно ремонтопригоден. (SHIMANO во всех своих втулках использует данный тип подшипников, даже в самых дорогих и предназначенных для экстремального катания).

Промподшипник (картинка справа). Главное преимущество данного типа подшипника это отличный накат, тишина и простота обслуживания. Не требуется сложных настроек. Отличная защита от воды и грязи.

4) Тип тормоза

Дисковый тормоз под 6 болтов, позволяет установить тормозной ротор на 6 болтов. Крепление на обычные болты под шестигранник или торкс. (Крайне редко встречаются крепления под 3 и 4 болта, в России практически не используются)

Center Lock (35 мм.) и Center Lock Oversize (47 мм.) Данная разработка крепления принадлежит компании SHIMANO. Вес конструкции меньше чем у крепления на 6 болтов, но для установки требуется спец. ключ, такой же как и для установки кассеты велосипеда. Так же в случае где применяется гайка с внешними шлицами подойдет съемник каретки для HollowTech 2.

Ножной тормоз. Сам механизм тормоза встроен во втулку и приводится в действие небольшим вращением педалей назад.

5) Тип трансмиссии

Следующим шагом определяем тип трансмиссии втулки.

Кассета. Позволяет выбирать различные комбинации передаточного числа в широком диапазоне, количество передач может достигать 12, отсутствует механизм вращения колеса, за счет этого имеет малый вес, крепление осуществляется прижимной гайкой, а сама кассета надевается на барабан втулки на шлицы.

Трещетка. Внешне аналогична кассете, крепление осуществляется на резьбу втулки, имеет механизм вращения колеса, но из-за этого и больший вес. На данный момент количество передач достигает всего 9. Используется в низком ценовом сегменте.

Планетарные втулки. Механизм переключения находится внутри самой втулки и очень надежно защищен от грязи. Такие втулки почти не требуют обслуживания. Так же преимуществом является возможность переключения передач на месте. Устанавливаются в основном на городские велосипеды. Но имеют большой вес и стоимость.

Так же потребуется уточнить физический размер OLD. Это размер расстояния между дропаутами, на некоторых рамах и вилках может отличаться в зависимости от модификации.

Источник

Велосипедные колёса: Втулки

Втулки велосипеда играют одну из важнейших ролей, они позволяют колесу свободно вращаться, при этом надёжно удерживая его на раме или вилке. Кроме того, часто, при помощи втулок мы тормозим, а в случае с задней, ещё и придаем велосипеду ускорение.

Они состоят из оси, подшипников и корпуса, на который мы крепим спицы. Так же на них есть либо крепление для тормозного диска, либо крепление для звёзд, либо и то и другое. Сегодня о типах втулок (преимущественно задних) мы и поговорим.

В статье будут рассмотрены следующие вопросы:

Односкоростная втулка (Синглспид)

Самый простой вид втулок. Для передачи усилия на колесо используется только одна звезда. Так как при установке такой втулки нет переключателя, который бы натягивал цепь, их обычно устанавливают в рамы с «горизонтальными» дропаутами, позволяющими отрегулировать натяжение самостоятельно, перемещая колесо вперед-назад.

Если вы хотите использовать такую втулку на велосипеде с вертикальными дропаутами, то придётся установить натяжитель цепи.

Часто такие втулки можно встретить на прогулочных и городских велосипедах, и обычно они комплектуются «ножным» тормозом. Поворачивая педали назад вы активируете механизм и втулка начинает тормозить.

Есть ещё один вариант односкоростной втулки – это втулка для фикседов. В ней нет храповика и звёздочка постоянно вращается вместе с колесом. Минусом такой втулки является то, что вы не можете перестать крутить педали, не заблокировав колесо. К плюсам можно отнести долговечность и низкую стоимость. Такие втулки подойдут для путешествий на небольшие расстояния по «плоской» местности.

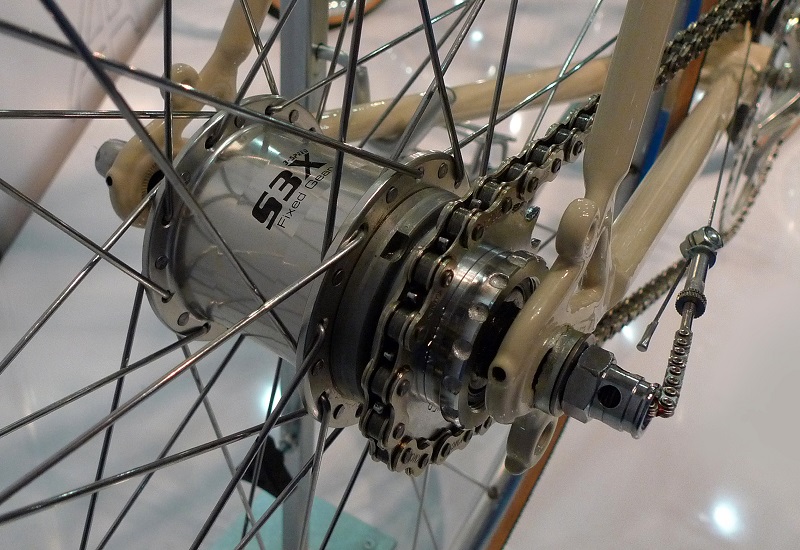

Планетарная втулка

У планетарной втулки тоже только одна звезда и все ограничения, действующие для сингспид втулок, работают и здесь. Эти втулки появились в начале 20 века и имели 3 скорости. Современные собратья могут иметь по 7-8 скоростей, а порой и больше. Само устройство втулки – это отличная тема для другой статьи, так что не будем особо углубляться в неё. Скажем только, что переключать передачи на такой втулке можно даже стоя на месте.

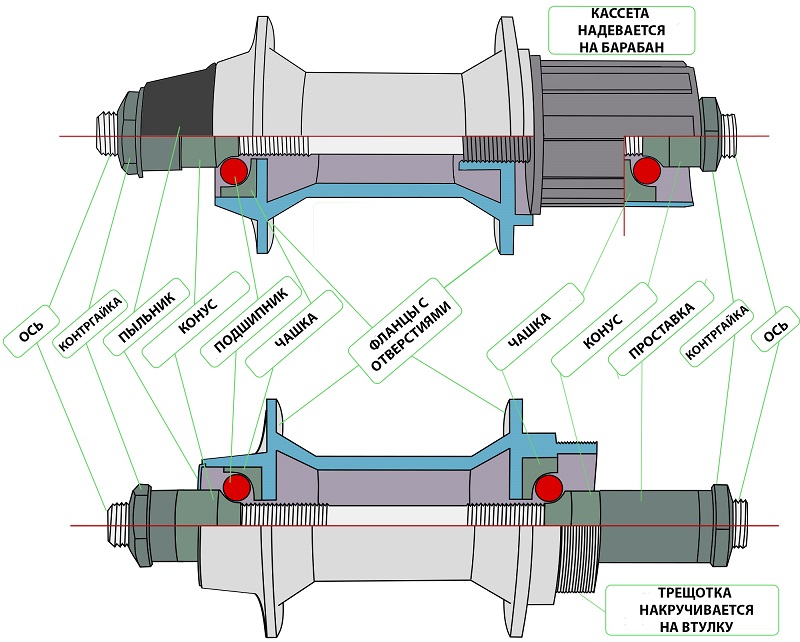

Трещотка и барабан

Часто эти 2 вида путают. Первый – это втулка с резьбой для накручивания звёзд с трещоткой. Была популярна до конца 1980-х годов, пока дорогостоящий механизм трещотки решили не выкидывать каждый раз, при замене звёзд. На приведённом ниже фото изображена трещотка, втулка под неё, втулка с барабаном и кассета для втулки с барабаном. Основные отличия в способе установки звёзд.

Для нарезания резьбы на втулке и на трещотке нужны высокоточные инструменты, в противном случае установить трещотку параллельно самой втулки и тем самым соблюсти соосность будет невозможно. Это выливается либо в проблемы с переключением на дешевых версиях, либо в цену конечного продукта.

Втулки с барабаном лишены такого недостатка, плюс звёзды для них производить гораздо проще. Ещё одним плюсом втулок с барабаном является расположение подшипника, он находится ближе к дропауту и нагрузка на него меньше, следовательно, ось будет ломаться реже, а подшипник жить дольше. В современных втулках используют по 3-4 промышленных подшипника и при своевременном сервисе они работают очень долго.

Барабан в разы лучше и проще в использовании. Для фиксации на нем кассеты используется контргайка, на которую практически нет нагрузок. Вы просто надеваете кассету, а шлицы не дают ей провернуться.

Конечно, есть свои особенности, вроде использования кассет на «пауке» с алюминиевым барабаном. Иначе вы можете просто угробить барабан.

Совместимость кассет Shimano и Sram

Стандарт для кассет Shimano и Sram одинаков для 8-9-10-скоростных кассет. Вы можете использовать кассеты Shimano в связке с переключателем Sram и наоборот. При этом само крепление кассеты на барабане остаётся неизменным.

А вот стандарт Sram XD для 10-11-12-скоростных кассет потребует особого барабана. Он чем-то похож на смесь классической трещотки и барабана со шлицами. Разницу вы можете оценить ниже, слева обычный барабан, справа XD.

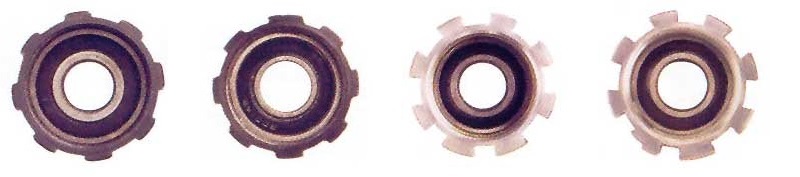

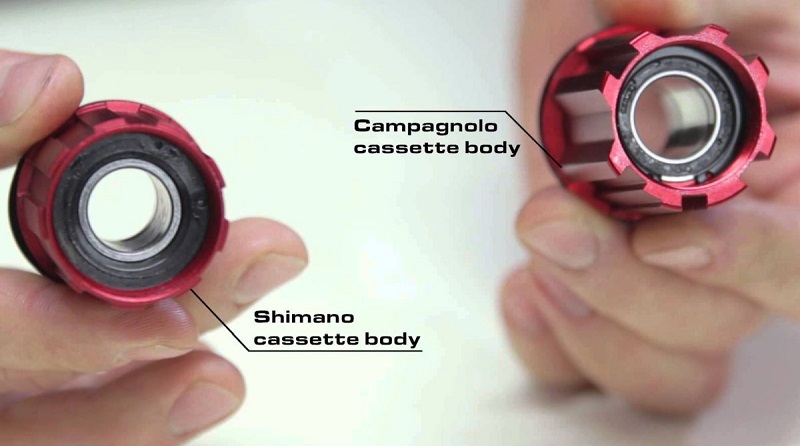

Совместимость кассет Campagnolo

У Campagnolo есть отдельный стандарт для своих шоссейных втулок и в них очень сложно не запутаться. Итак, существует старый стандарт (Old Campagnolo) для 7-8-скоростных кассет, он первый на фото. Ещё есть стандарт (Exa-Drive) для 8-скоростных кассет, который отличается от старого шириной верхнего (на фото) шлица на барабане. А ещё есть Obsolete Exa-Drive для 8-скоростных титановых кассет. Если вы ещё на запутались – вот вам Exa-Drive для 9-скоростных кассет, с коварным нижним левым зубом!

Актуальный стандарт барабана Campagnolo подходит для всех 9-10-11-скоростных кассет, естественно, только для своих.

Размеры

Раньше использовались задние втулки шириной 120, 126мм, но эти времена давно ушли в небытие. Теперь у нас есть: 135, 142, 148, 150, 158 и фиг его знает сколько ещё стандартов ширины втулки придумывают именно в этот момент. С диаметром оси чуть проще, это 10 и 12 мм.

С передней втулкой проще. Ширина 100 или 110мм, а диаметр оси 10, 15 и 20мм.

Измеряется ширина втулки всегда от контргайки до контргайки.

Рекомендации по выбору

Пожалуй, это самый важный раздел, обязательно прочитайте его! Если вы выбираете втулки для ваших будущих колёс, то здесь всё зависит только от ваших пожеланий. Практически все втулки для МТВ изготавливаются из алюминия, хотя дорожные велосипеды могут комплектоваться втулками из нержавеющей стали.

Старайтесь подобрать втулки так, чтобы для передней и задней втулки диаметры фланца (того места, куда крепятся спицы) были одинаковы, хотя бы для одного колеса, тогда вам не придётся покупать кучу спиц разной длинны.

Помните, что количество отверстий в фланцах втулки должно совпадать с количеством отверстий в ободе! Существуют способы спицовки колёс, когда у вас слишком много/мало отверстий в втулке или ободе, но мы не будем их рассматривать, так как такой подход изначально неправильный.

Если вы где-то запутались или чего-то не поняли, то мы с огромным удовольствием поможем и подскажем вам. Не стесняйтесь задавать свои вопросы в комментариях!

Источник

Old 100 мм что это

Сейчас у меня рама с «ушами» под 10мм ось, длинна между перьями ( внешняя ) 152 мм из них по 8 занимает толщина пера, внутреняя 136 мм.
при выборе втулки столкнулся с неизвестностью в лице кучи параметров
GAUGE 14 ( что это я не знаю )
O.L.D. 135mm ( возможно я прав в догадках, но хочется правды )
AXLE Ø10x145mm ( это ось, гугл помог )
AXLE MATERIAL CRMO ( матерьял оси, хочется знать какой лучше и прочие нюансы )
P.C.D. 58mm ( не догадываюсь )
F.T.F. 58.4mm ( не догадываюсь )
OFFSET 6.8mm ( не догадываюсь )

Буду очень благодаре за всю инфу.

что бы потом купившие «втулку мечты» не писали на форуме «можно ли переделать» или «продам втулку, не подошла»
покупать лучше конвертируемую под разные стандарты втулку известного производителя, чтобы в случае чего можно было соответствующие конвертационные комплекты докупить

если рама и втулка планируются как совместный союз навсегда, можно не забивать голову и выбрать с параметром «rear 10×135», ну еще наличие\отсутствие крепления тормозного диска проверить

осью под 10*135
у меня сейчас эксцентрик ( и буду на нём вечно ) сейчас у меня шимано с осью ( по спецификации ) на 146 мм. следовательно мне подойдёт втулка на которой AXLE Ø10x145mm

https://downloader-spb1.disk.yandex.ru/rpreview/2fa0f30fdd0bd26183ff31f693640b3a/mpfs/PwMacr4RBJw_McHWa1LB5klVahMOgKOMBv9T4uSiBzh8IvVvm1 Ajtf8wbOMXBRdCYvOkZX18NJMnW-DEOcOHcg==?uid=0&filename=20140729180723%D0%A1%D0%BA%D1%80%D0%B8%D0 %BD%D1%88%D0%BE%D1%82%D1%8D%D0%BA%D1%80%D0%B0%D0%B D%D0%B0png&disposition=inline&hash=&limit=0&content_type=image%2Fpng&size=XXL&crop=0&rtoken=b6550667d66908c98a97bf9e7fa02851&rtimestamp=53d7ab5a&force_default=no

Так, с первым параметром разабрались( я так думаю ), O.L.D. = расстояние между рабочими частями втулки ( на фото выше )

Источник

ISO 5775 — международный стандарт обозначений размеров велосипедных ободов и покрышек. При разработке стандарта использовалась система «ETRTO», разработанная одноимённой организацией «European Tyre and Rim Technical Organization» (Европейская техническая организация по ободам и покрышкам).

Обозначение размера по ISO состоит из двух чисел, например, «57-559»:

Первое число — ширина покрышки в миллиметрах. Действительная ширина покрышки может отличаться от указанной в зависимости от того, на ободе какой ширины она будет установлена. Обода измеряются между фланцами.

Второе число — посадочный диаметр обода в миллиметрах.

Это обозначение, наряду с другими, можно увидеть на боковой части покрышки.

Совместимость покрышки и обода

На сегодняшний день в мире существует огромное количество разных размеров велосипедных покрышек. Еще большую неразбериху вносит тот факт, что на заре велостроения в каждой стране, производящей велосипеды, была введена своя собственная система обозначений размеров и маркировки покрышек. Это привело к тому, что покрышка одного и того же размера в разных странах обозначается по-разному. Более того, несовместимые покрышки разных производителей часто имеют одинаковую маркировку.

Стандартная система обозначений

Стандартная система обозначений основана на измерении внешнего диаметра покрышки. Этот размер обычно выражается или в дюймах (26», 27» и т.д.), или миллиметрах (650, 700 и т.д.).

К сожалению, эволюция ободов и покрышек привела к тому, что данная маркировка перестала совпадать с реальным диаметром. История данной неразберихи берёт начало ещё в 30−х годах прошлого века, когда были популярными тяжёлые толстые покрышки «балунеры» размером 26 х 2.125, которые и по сей день устанавливаются на некоторые прогулочные и пляжные велосипеды. Внешний диаметр такого колеса очень близок к 26». Многие велосипедисты, всё же, были не до конца удовлетворены характеристиками данных колёс и хотели что-то более скоростное и лёгкое. Промышленность откликнулась на их просьбу производством более лёгких и узких покрышек, подходящих к тому же ободу, и обозначаемых 26 х 1.75.

Хотя такие покрышки и продолжали называться «26−дюймовыми», их реальный диаметр был 25 5/8», а не 26». Позднее тот же размер обода использовали родоначальники горного велосипеда с западного побережья США, который и в наше время остаётся для него стандартным. Рынок начал диктовать свои условия производителям, и в продаже появились покрышки шириной всего 25 миллиметров для «26−дюймового» обода. В действительности же внешний диаметр колеса был равен 24 7/8».

В стандартном обозначении размера покрышки второе число или буквенный код указывает её ширину. Например, 26 x 1.75; 27 x 1 1/4; 650B; 700C.

Действительно ли 0,75 = 3/4?

Обратите внимание на то, что в стандартной дюймовой системе обозначений размеров покрышки, её ширина может обозначается как десятичной дробью (26 x 1.75), так и простой (26 x 1 3/4). Хотя в математическом смысле ширина указанных покрышек равнозначна, на практике они являются несовместимыми. Этот факт зачастую приводит к тому, что недостаточно компетентный покупатель приобретает покрышку неправильного размера.

В целом, трудно вывести некое обобщённое правило для обозначения размеров покрышек, но я смог выявить одну закономерность:

Если размер двух взятых покрышек совпадает с точки зрения математики, но один из них выражен десятичной, а другой простой дробью — эти две покрышки совершенно точно несовместимы.

Ложная маркировка

В жёсткой конкурентной борьбе зачастую страдает точность предоставляемой производителями информации. Предположим, что вы занимаетесь поиском высококачественных покрышек размерностью 700−25. Естественно, вы изучаете и каталоги, и рекламу, чтобы найти самые лёгкие покрышки этого размера. Если, например, компании Pepsi Tire и Coke Tire производят покрышки по одинаковой технологии и примерно одинакового качества, но при этом компания Pepsi маркирует покрышку шириной 24 мм как 700−25, она будет весить меньше, чем честно промаркированная покрышка 700−25 компании Coke. Такой маркетинговый приём даёт компании Pepsi ощутимое преимущество. В качестве ответной меры компания Coke выпускает ещё более легкую покрышку 700−23, снова промаркировав её как 700−25.

В 70−х — 80−х годах подобная маркетинговая уловка была очень популярной. В итоге ситуация совершенно вышла из-под контроля, и всем производителям всё-таки пришлось взяться за голову и начать указывать только истиные размеры своей продукции.

Стандарт ISO (ETRTO)

Также, важно учитывать, что ширина покрышки должна быть в 1,45−2 раза шире внутренней ширины обода.

Размер в простых дробях

Стоит также отметить, что изначально дробные значения размеров были введены ещё для старых ободов с прямыми боковинами. Более функциональные размеры 571 мм / 26 x 1 и 630 мм / 27 появились позже, на ободах с выступами.

Размер в десятичных дробях

Французский размер

Изначально, во французской системе первое число обозначало внешний диаметр обода в миллиметрах, за которым следовала буква, определяющая ширину: «A» — узкий, «D» — широкий. Буквенный код сейчас не связан с шириной покрышки, поскольку узкие покрышки часто изготавливаются для ободов, изначально предназначенных для широких покрышек. Например, размер 700С изначально был широким размером, но теперь существуют и очень узкие покрышки 700С, у которых фактический диаметр всего 660 мм.

Таблица соответствий ISO

Расчёт ширины

Безусловно можно использовать практически любую комбинацию покрышки и обода, у которой совпадают посадочные размеры, но с практической точки зрения неразумно, чтобы ширина покрышки значительно отличалась от ширины обода.

Если покрышка слишком узкая для обода, значительно повышается риск их повреждения от различных неровностей и ударов.

Если покрышка слишком широкая, увеличивается вероятность быстрого износа боковин покрышки, а также опасность потерять контроль над управлением велосипедом на сдутой шине. Плюс к этому заметно ухудшается управляемость на низких скоростях.

К сожалению, с целью экономии веса на современных горных велосипедах используются чрезвычайно узкие обода. К таким ободам очень плохо подходят широкие покрышки, если только их не накачивать очень сильно. Это, в свою очередь, приводит к излишней нагрузке на боковины обода, и к тому же теряется основной смысл установки широких покрышек, предназначенных для работы с малым давлением.

Георг Боегер (Georg Boeger) составил таблицу рекомендаций по выбору покрышки и обода:

Стоит иметь в виду, что данная таблица составлена с избыточной осторожностью в подходе к совместимости, поэтому допустимы некоторые разумные отступления от указанных правил.

GMS и WTB

GMS — Global Measuring System (с англ. «Глобальная система измерения»). Существующие стандарты для измерения размеров накачанной покрышки не учитывают разницу в глубине протектора. Чтобы решить эту проблему и дать возможность более точно сравнить характеристики покрышек, компания WTB представила свой стандарт измерения — GMS.

Стандарт состоит из двух чисел в миллиметрах: первое характеризует ширину основы покрышки; второе — ширину внешней части покрышки, измеренную поверх протектора. Замеры производятся на ободе с внутренней шириной 20 мм, и покрышке, накачанной до 60 psi и после 24−часовой выдержки.

Вдобавок к размерам основы и внешней ширины по протектору, указывается допустимое давление шин, основные характеристики протектора и его контактной зоны.

Трубки

Шины-однотрубки чаще всего используются для велогонок. У однотрубок нет боковин. При их производстве концы цельной трубки покрышки соединяются друг с другом, образуя тор. Поэтому иногда трубчатую шину называют «замкнутой» (англ. «sew-up»). Однотрубка подходит только к специальному ободу, на который крепится при помощи специального клея.

Известно 6 разных размеров однотрубок, но только 2 из них дошли до наших дней.
