NTP (Network Time Protocol)
| Уровень (по модели OSI): | Прикладной |
|---|---|
| Семейство: | стек протоколов TCP/IP |
| Порт/ID: | 123/UDP |
| Назначение протокола: | Синхронизация часов |
| Спецификация: | RFC 5905 |
| Вступил в силу с: | 1985 |
NTP (англ. Network Time Protocol — протокол сетевого времени) — сетевой протокол, используемый для синхронизации внутренних системных часов компьютера с помощью сетей с переменной латентностью.
NTP использует для своей работы протокол UDP и учитывает время передачи. Система NTP чрезвычайно устойчива к изменениям латентности среды передачи. В версии 4 способен достигать точности 10 мс (1/100 с) при работе через Интернет, и до 0,2 мс (1/5000 с) и лучше внутри локальных сетей.
Более простая реализация этого алгоритма известна как SNTP — простой протокол сетевого времени. Используется во встраиваемых системах и устройствах, не требующих высокой точности, а также в пользовательских программах точного времени.
Содержание
Принцип работы
NTP-серверы работают в иерархической сети, каждый уровень иерархии называется ярусом (stratum). Ярус 0 представлен эталонными часами. За эталон берется сигнал GPS (Global Positioning System) или службы ACTS (Automated Computer Time Service). На нулевом ярусе NTP-серверы не работают.
NTP-серверы яруса 1 получают данные о времени от эталонных часов. NTP-серверы яруса 2 синхронизируются с серверами яруса 1. Всего может быть до 15 ярусов.
NTP-серверы и NTP-клиенты получают данные о времени от серверов яруса 1, хотя на практике NTP-клиентам лучше не делать этого, поскольку тысячи индивидуальных клиентских запросов окажутся слишком большой нагрузкой для серверов яруса 1. Лучше настроить локальный NTP-сервер, который ваши клиенты будут использовать для получения информации о времени.
Иерархическая структура протокола NTP является отказоустойчивой и избыточной. Рассмотрим пример его работы. Два NTP-сервера яруса 2 синхронизируются с шестью различными серверами яруса 1, каждый — по независимому каналу. Внутренние узлы синхронизируются с внутренними NTP-серверами. Два NTP-сервера яруса 2 координируют время друг с другом. В случае отказа линии связи с сервером яруса 1 или с одним из серверов уровня 2 избыточный сервер уровня 2 берет на себя процесс синхронизации.
Аналогично узлы и устройства яруса 3 могут использовать любой из серверов яруса 2. Что еще более важно, так это то, что наличие избыточной сети серверов NTP гарантирует постоянную доступность серверов времени. Синхронизируясь с несколькими серверами точного времени, NTP использует данные всех источников, чтобы высчитать наиболее точное время.
Надо отметить, что протокол NTP не устанавливает время в чистом виде. Он корректирует локальные часы с использованием временного смещения, разницы между временем на NTP-сервере и локальных часах. Серверы и клиенты NTP настраивают свои часы, синхронизируясь с текущим временем постепенно либо единовременно.
Заголовок
| Отступ | Октет | 0 | 1 | 2 | 3 | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| |Октет | Бит | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 |
| 0 | 0 | Индикатор коррекции | Номер версии | Режим | Часовой слой | Интервал опроса | Точность | ||||||||||||||||||||||||||
| 4 | 32 | Задержка | |||||||||||||||||||||||||||||||
| 8 | 64 | Дисперсия | |||||||||||||||||||||||||||||||
| 12 | 96 | Идентификатор источника | |||||||||||||||||||||||||||||||
| 16 | 128 | Время обновления | |||||||||||||||||||||||||||||||
| 20 | 160 | ||||||||||||||||||||||||||||||||
| 24 | 192 | Начальное время | |||||||||||||||||||||||||||||||
| 28 | 224 | ||||||||||||||||||||||||||||||||
| 32 | 256 | Время приёма | |||||||||||||||||||||||||||||||
| 36 | 288 | ||||||||||||||||||||||||||||||||
| 40 | 320 | Время отправки | |||||||||||||||||||||||||||||||
| 44 | 352 | ||||||||||||||||||||||||||||||||
Часовой слой
Индикатор коррекции
При следующих значениях:
Номер версии
Режим
При следующих значениях:
Интервал опроса
Задержка
Точность
Идентификатор источника
Временные характеристики
Формат времени
Время представляется в системе NTP 64-битным числом (8 байт), состоящим из 32-битного счётчика секунд и 32-битного счётчика долей секунды, позволяя передавать время в диапазоне 2 32 секунд, с теоретической точностью 2 −32 секунды. Поскольку шкала времени в NTP повторяется каждые 2 32 секунды (136 лет), получатель должен хотя бы примерно знать текущее время (с точностью 68 лет). Также следует учитывать, что время отсчитывается с полуночи 1 января 1900 года, а не с 1970, поэтому из времени NTP нужно вычитать почти 70 лет (с учётом високосных годов), чтобы корректно совместить время с Windows или Unix-системами.
Как сделать недорогую, но надежную систему единого времени на предприятии
Для чего нужно точное время?
Из функций, которые позволяет выполнять сервер времени, можно назвать корректное формирование хронологии событий в системах управления для ведения соответствующих логов, журналов, архивирования информации, построения трендов, графиков и пр.
В системах видеонаблюдения таймсервер обеспечивает привязку отснятых видеозаписей к астрономическому времени. Также устройство позволяет безошибочно сопоставлять информацию от разных информационных систем на предприятии. Например, это могут быть системы видеонаблюдения и системы безопасности, такие как СКУД, системы РЗА и независимые системы телемеханики и пр.
Ряд протоколов информационного обмена используют метки времени напрямую в составе пакетов передаваемых данных. К таким протоколам можно отнести МЭК-101/104, применяемые в современных системах телемеханики.
Одним из важных требований, предъявляемых в ряде промышленных приложений, являются требования информационной безопасности, исключающие выход в Интернет для выполнения функции синхронизации времени.
В силу своей простоты и ряда исторических причин для решения задачи синхронизации времени наибольшее распространение получил протокол NTP. В качестве NTP-клиентов на предприятии, помимо серверов, архивных и операторских станций систем управления, могут выступать контроллеры и HMI-панели, сетевое оборудование систем связи (управляемые коммутаторы, маршрутизаторы и пр).
Протокол NTP
Network time protocol (NTP) — это сетевой протокол для синхронизации часов в компьютерных системах по сетям передачи данных с коммутацией пакетов и переменной задержкой (латентностью). Высокая популярность протокола объясняется активным развитием систем на основе Ethernet. Одним из ключевых преимуществ протокола является возможность передачи меток времени непосредственно по сети передачи данных, что позволяет отказаться от отдельной шины точного времени, как например в системах 1PPS или IRIG–B. Протокол был разработан в 1985 году и является одним из старейших Интернет-протоколов, используемых в настоящее время.
NTP обеспечивает приемлемую точность синхронизации для большинства приложений. Протокол может поддерживать время с точностью до десятков миллисекунд в сети Интернет и до 0,2 мс в локальных сетях при идеальных условиях. Асимметричные маршруты передачи данных и перегрузка сети могут привести к ошибкам в 100 мс и более.
NTP синхронизирует устройства относительно всемирного координированного времени (UTC). При этом протокол учитывает появление високосной секунды в результате неравномерности вращения Земли, но никакой информации о местных часовых поясах или переходе на летнее время не передает.
Структура системы
NTP использует иерархическую систему источников точного времени. Каждый уровень иерархии называется Stratum (стратой, слоем) и ему присваивается номер, начинающийся с 0 для эталонных часов на вершине иерархии. Сервер времени на слое N синхронизируется от серверов на уровне N-1. Число N представляет собой расстояние от эталонных часов и используется для предотвращения цикличности в процессе синхронизации. Stratum не всегда является показателем качества или надежности. Например, можно найти источники времени на слое 3, которые имеют более высокое качество, чем источники времени на слое 2.
В качестве эталонных часов на Stratum 0 выступают системы спутниковой навигации (ГЛОНАСС, GPS и пр.), атомные часы или радиопередатчики. Раз в секунду они генерируют импульсный сигнал (1PPS), который вызывает прерывание и генерирует метку времени на подключенных устройствах. Устройства слоя 0 также известны как опорные часы. Серверы NTP не могут позиционировать себя в системе как Stratum 0. Если в пакете передачи данных в поле Stratum установлен 0, это указывает на неопределенный слой.
Логическая структура системы синхронизации на основе NTP
На этом слое находятся устройства, системное время которых синхронизировано с точностью до нескольких микросекунд от эталонных часов. Серверы времени на этом уровне могут работать в одноранговом режиме с другими серверами Stratum 1 для резервирования и проверки точности. Их также называют первичными серверами времени.
Это устройства, которые синхронизируются по сети от серверов уровня 1. Часто устройства уровня 2 опрашивают несколько серверов уровня 1. Компьютеры Stratum 2 также могут быть одноранговыми с другими компьютерами Stratum 2, чтобы обеспечить более стабильное и надежное время для всех устройств в группе одноранговых узлов.
Максимальное теоретическое число слоев равно 15; Stratum 16 используется для указания того, что устройство не синхронизировано. Механизмы протокола NTP на каждом устройстве системы взаимодействуют таким образом, чтобы построить кратчайший путь к серверам Stratum 1 для всех клиентов. Это позволяет минимизировать накопленную задержку в передаче данных и повысить точность синхронизации. В основе алгоритма построения связующего дерева с минимальной длиной пути лежит алгоритм Беллмана-Форда.
Метки времени
Последняя версия протокола NTPv4 вводит 128-битный формат представления времени: 64 бита для секунд и 64 бита для долей секунды, что дает временную шкалу более 584 млрд лет и разрешение в 0,05 аттосекунд. Дополнительно было введено 32-битное поле номера эры, которое устранило даже ставшей теоретической проблему окончания каждой эпохи.
Алгоритм синхронизации часов
Клиент NTP регулярно опрашивает один или несколько серверов. При этом он вычисляет смещение времени и круговую задержку. Смещение времени θ представляет собой разницу в абсолютном времени между часами сервера и клиента и определяется по формуле:
Круговая задержка δ определяется как время передачи сигнала по линиям связи от клиента к серверу и обратно. Это время, затраченное на отправку сигнала, плюс время, которое требуется для подтверждения, что сигнал был получен:
где t0 — метка времени клиента для передачи пакета запроса,
t1 — метка времени сервера приема пакета запроса,
t2 — метка времени сервера для передачи ответного пакета,
t3 — метка времени клиента приема ответного пакета.
Алгоритм расчета смещения времени и круговой задержки
Вычисляемые значения θ и δ пропускаются через фильтры и подвергаются статистическому анализу. Выбросы из общей выборки отбрасываются и оценка временного смещения производится на основе оставшихся значений. Зная величины смещения времени и круговую задержку клиент подстраивает собственное время, чтоб добиться θ равного нулю.
Точная синхронизация достигается, когда входящие и исходящие маршруты между клиентом и сервером симметричны, то есть имеют одинаковую задержку. Если маршруты несимметричны, то существует систематическое смещение в половину разницы между временем передачи пакета от клиента к серверу и обратно.
Механизмы передачи
В большинстве случаев протокол NTP использует классическую клиент-серверную модель работы, в которой клиент отправляет запрос и через некоторое время получает ответ от сервера. Однако протокол допускает работу и в одноранговых системах, где два одноранговых узла (peer) рассматривают друг друга как потенциальный источник времени. Этот режим работы также называют симметричным. Для сетевого взаимодействия NTP использует протокол UDP, по умолчанию работая на порту 123. Для передачи данных могут быть использованы различные механизмы – unicast, broadcast, multicast и manycast.
Протокол NTP для передачи данных чаще всего использует режим Unicast. В этом режиме данные передаются от одного устройства сети к другому индивидуально. В Unicast пакетах в качестве IP-адреса назначения используется конкретный адрес устройства, для которого этот пакет предназначен.
Этот режим удобен в тех случаях, когда малое количество NTP-серверов обслуживает большое количество клиентов. В этом режиме сервер периодически рассылает пакеты, используя широковещательный адрес подсети. Клиент, настроенный на синхронизацию таким способом, получает широковещательный пакет сервера и производит синхронизацию с ним.
Этот режим имеет ряд особенностей. Во-первых, режим Broadcast обеспечивает меньшую точность синхронизации по сравнению с Unicast. Во-вторых, широковещательные пакеты могут передаваться только в рамках одной подсети. Кроме того, для защиты от злоумышленников желательно использовать методы аутентификации.
Режим Multicast работает аналогично Broadcast. Разница заключается в том, что для доставки пакетов используется не широковещательный адрес подсети, а адрес Multicast-группы. Для клиентов и серверов задается групповой IP-адрес, который они используют для синхронизации времени. Это делает возможным синхронизацию групп машин, расположенных в различных подсетях, при условии, что соединяющие их маршрутизаторы поддерживают протокол IGMP и настроены на передачу группового трафика.
Этот режим является нововведением последней версии (v4) протокола NTP. Режим Manycast функционирует как режим Multicast только с неизвестными IP-адресами серверов NTP. Путем рассылки Multicast-сообщений клиент ищет в сети Manycast-сервера, получает от каждого из них образцы времени и производит выбор трех «лучших», с которыми будет производить синхронизацию. В случае выхода из строя одного из серверов клиент автоматически обновляет свой список.
Для передачи образцов времени клиенты и серверы, работающие в Manycast-режиме, также используют адреса Multicast-групп. Клиенты и серверы, использующие один и тот же адрес, формируют одну ассоциацию. Количество ассоциаций определяется количеством используемых Multicast-адресов.
Версии протокола
С момента своего появления в 1985 года протокол начал активно развиваться и уже к 1992 году сменил четыре версии (от NTPv0 до NTPv3). Каждая новая версия добавляла функционал и оптимизировала его работу, но оставляла неизменным формат данных и сохраняла совместимость различных версий между собой. Последняя четвертая версия протокола датирована 2010 годом. NTP продолжает развитие и в наши дни, ведутся работы по созданию решения, технически схожего с более точным протоколом PTP (Precision Time Protocol).
Одновременно с NTPv3 в 1992 году была представлена более простая версия протокола – SNTP (Simple NTP). В протоколе SNTP используется одинаковый с протоколом NTP формат передачи и представления данных. При этом SNTP не касается алгоритмов работы сервера, а упрощает алгоритмы работы клиентов. Именно поэтому протокол чаще всего используется во встраиваемых системах и устройствах, не требующих высокой точности.
Разница между NTP и SNTP заключается в методах определения оптимальных серверов для синхронизации и методе коррекции времени. Так NTP позволяет клиенту использовать математический алгоритм пересечений (переработанную версию алгоритма Марзулло) для выбора нескольких лучших серверов в сети и плавно корректировать свое время. В SNTP для синхронизации используется один предопределенный NTP сервер, в то время как другие могут являться лишь резервными на случай потери связи с основным устройством. При этом клиент, использующий SNTP, способен корректировать время только скачком по факту получения ответа от сервера.
Типовая схема системы синхронизации и ее недостатки
Традиционно система точного времени на промышленных объектах строится на основе NTP-сервера, состоящего из головного устройства, монтируемого в одном шкафу с сетевым оборудованием, и выносной антенны, которая устанавливается на улице и подключается к серверу при помощи коаксиального кабеля. При этом на головном устройстве имеется несколько сетевых интерфейсов (Ethernet или RS-232/485) для подключения клиентов в одной или нескольких сетях.
Типовая схема системы точного времени
Если посмотреть на это решение более внимательно, то в нем можно выделить несколько недостатков. Во-первых, в такой системе отсутствует полноценное резервирование. Несмотря на то, что головное устройство обладает несколькими сетевыми интерфейсами и способно обеспечивать точное время в нескольких сетях, его сбой или выход из строя приведет к потере источника точного времени на всем объекте. Полное же резервирование головного устройства в подобном решении сделает без того дорогую систему синхронизации еще дороже.
Вторым недостатком можно назвать необходимость установки сервера времени в шкафу. Для больших проектов это не является минусом, но для небольших локальных систем управления это может стать серьезной проблемой.
Также к недостаткам можно отнести необходимость применения выносной антенны и коаксиального кабеля. Почему? Прежде всего, стоимость качественной GPS/ГЛОНАСС антенны с длинным кабелем и защитой от грызунов легко может перевалить за 10 000 руб. в ценах 2020 года. При этом коаксиальные кабели имеют ограниченную длину для передачи сигналов спутниковых систем. При длине более 50 м сигнал будет значительно затухать, что является серьезным ограничивающим фактором в больших зданиях.
Главным же недостатком традиционного подхода в создании систем синхронизации является его высокая стоимость (часто более 150 000 рублей), что существенно сказывается на смете не только небольших проектов, но и вполне крупных.
Как сделать систему дешевле и надежнее
Безусловным трендом современных технологий является создание более компактных и простых для пользователя электронных устройств. В этом плане сервера точного времени не являются исключением.
Всё решение, связанное с системой синхронизации, включая GPS/ГЛОНАСС антенну, может уместиться в небольшую коробочку, как это сделано в
FL TIMESERVER от Phoenix Contact. Устройство выполнено по принципу smart-антенны, то есть совмещает в себе непосредственно функционал сервера времени и антенну GPS/ГЛОНАСС приемника. Конструктивное исполнение – это единственное, что отличает его от привычных решений.
Сервер времени FL TIMESERVER NTP
В плане функционала никаких отличий нет: устройство способно принимать метки времени и данные геолокации от спутниковых систем навигации (ГЛОНАСС, GPS) и транслировать эту информацию для клиентов в сети Ethernet.
Система точного времени на основе решения Phoenix Contact
При использовании подобного решения система синхронизации значительно упрощается и позволяет избавиться от недостатков традиционного подхода. FL TIMESERVER имеет только один порт Ethernet, но при необходимости использовать несколько интерфейсов достаточно подключить его в коммутатор или же использовать несколько smart-антенн. В этом случае мы получим полноценное резервирование серверов времени, а не только его сетевого интерфейса. При этом конечное решение все равно окажется дешевле многих существующих аналогов. FL TIMESERVER можно вынести за пределы сетевого шкафа или шкафа автоматизации, сэкономив место внутри. В этом решении не требуется отдельная антенна, здесь она уже встроена и к сети предприятия мы можем подключаться обычным Ethernet кабелем. В свою очередь это позволяет вынести сервер времени на расстояние до 100 м от основного оборудования без опасения, что сигнал затухнет. Самым главным преимуществом подобного решения является совсем другой порядок цен. Стоимость одного сервера времени менее 300 евро, что делает его удобным в применении как в небольших, так и в крупных проектах.
Network time protocol что это
В древнем Риме использовался лунный календарь. Юлий Цезарь пригласилалександрийского астронома Сосигенса, который разработал календарь (который по понятным причинам стал называться юлианским), принятый в 46 году до Рождества Христова. Календарь содержал 365 дней в году с добавлением одного дня каждые 4 года. Однако первые 36 лет по ошибке дополнительный день добавлялся каждые три года. В результате набежало лишних три дня, которые пришлось компенсировать вплоть до 8 года нашей эры.
Семидневная неделя была введена лишь в четвертом столетии нашей эры императором Константином I.
Во время романской эры 15-летний цикл переписи использовался при исчислении налогов. Последовательность имен дней недели воспроизводится через 28 лет, этот период называется солнечным циклом. Таким образом, учитывая 28-летний солнечный цикл, 19-летний цикл Метона и 15-летний переписи, получаем суперцикл протяженностью 7980-лет, называемый юлианской эрой, которая начинается в 4713 году до рождества христова.
К 1545 году расхождение между юлианским календарем и солнечным годом достигло 10 дней. В 1582, астрономы Кристофер Клавиус и Луиджи Лилио предложили новую схему календаря. Папа Грегорий XIII выпусти указ, где среди прочего указывалось, что в году содержится 365.2422 дней. Для того чтобы более точно аппроксимировать эту новую величину, только столетние годы, которые делятся без остатка на 400, объявляются високосными, что предполагает длительность года 365,2425 дней. В настоящее время григорианский календарь принят большинством стран мира.
Для того чтобы мерить расширение вселенной или распад протона необходимо стандартную схему нумерации дней. По решению Международного астрономического Союза был принят стандарт на секунду и юлианская система нумерации дней (jdn). Стандартный день содержит 86,400 стандартных секунд, а стандартный год состоит из 365,25 стандартных дней.
Калиброванный эталон времени, например атомные часы, довольно сложное и дорогостоящее устройство, требующее квалифицированного обслуживания. По этой причине многие пользователи не могут позволить себе такие издержки и вынуждены обращаться к услугам удаленных эталонов. Это может быть первичный эталон, размещенный где-то в локальной сети, или радио-часы. Условия доступа к сети уже предполагают наличие определенной дисперсии для времени доставки калибровочной информации. Если же эталон размещен далеко в Интернет, значения задержки и дисперсии могут возрасти многократно. Для обеспечения большей надежности калибровки обычно используют несколько эталонов, а для снижения влияния временных разбросов привлекают довольно сложные алгоритмы усреднения.
Сетевой протокол задания времени NTP (network time protocol; Network Time Protocol Version 3 Specification, Implementation and Analysis, David L. Mills, RFC-1305, March 1992) служит для осуществления синхронизации работы различных процессов в серверах и программах клиента. Он определяет архитектуру, алгоритмы, объекты и протоколы, используемые для указанных целей. NTP был впервые определен в документе RFC-958 [MIL85c], но с тех пор несколько раз переделан и усовершенствован (RFC-1119 [MIL89]). Протокол использует для транспортных целей UDP [POS80]. Целью протокола является обеспечение максимально возможной точности и надежности, несмотря на значительный разброс задержек при прохождении через большое число промежуточных маршрутизаторов.
Протокол NTP обеспечивает механизмы синхронизации с точностью до наносекунд. Протокол предлагает средства для определения характеристик и оценки ошибок локальных часов и временного сервера, который осуществляет синхронизацию. Предусмотрены возможности работы с иерархически распределенными первичными эталонами, такими как синхронизуемые радио-часы.
Точность, достижимая с помощью NTP, сильно зависит от точности локальных часов и характерных скрытых задержек. Алгоритм коррекции временной шкалы включает внесение задержек, коррекцию частоты часов и ряд механизмов, позволяющих достичь точности порядка нескольких миллисекунд, даже после длительных периодов, когда потеряна связь с синхронизирующими источниками.
Существует ряд механизмов в Интернет, которые позволяют передавать и записывать время, когда произошло какое-то событие. Это протокол daytime [POS83a], time protocol [POS83b], сообщения ICMP «временная метка» [DAR81b] и опция IP «временная метка» [SU81].
Маршрутный протокол fuzzball [MIL83b], иногда называемый hellospeak, встраивает синхронизацию непосредственно в алгоритм маршрутного протокола. Он не является протоколом из стека IP.
Юниксовский (4.3BSD) времязадающий демон [GUS85a] измеряет временные сдвиги различных клиентских процессов и рассылает им соответствующие поправки.
В этой модели сервер определен с помощью алгоритма выбора [GUS85b], который исключает ситуации, где сервер не выбран или выбрано более одного сервера. Процесс выбора требует возможности рассылки широковещательных сообщений.
В модели NTP некоторое число первичных эталонов времени, синхронизованных по кабелю или с помощью национальных радио служб времени, подключено к широкодоступным ресурсам, таким как порты опорной сети. Эти устройства функционируют как первичные серверы времени. Целью NTP является передача информации о точном времени от этих серверов к другим серверам через Интернет и коррекция ошибок, связанных с флуктуациями задержек в сети. Некоторое число локальных ЭВМ или внешних шлюзов могут выполнять функции вторичных серверов времени, общающихся с первичными эталонами на основе протокола NTP. Вторичные серверы позволяют минимизировать избыточность протокола, рассылая нужную временную информацию локально. В целях обеспечения надежности выбранные вторичные источники могут быть снабжены менее точными, зато более дешевыми радио-часами, используемыми в ситуациях, когда откажет первичный эталон или выйдет из строя ведущий к нему канал.
Протокол NTP создан с целью определения трех величин: смещения часов (clock offset), RTT и дисперсии, все они вычисляются по отношению к выбранным эталонным часам. Смещение часов определяет поправку, которую необходимо внести в показания местных часов, чтобы результат совпал показанием эталонных часов. Дисперсия характеризует максимальную ошибку локальных часов по отношению к эталонным.
В протоколе NTP нет средств для нахождения партнера или управления. Целостность данных обеспечивается с помощью IP и UDP контрольных сумм. Система может работать в симметричном режиме, когда сервер и клиент неразличимы, и в режиме клиент-сервер, где сервер выполняет только то, что требует клиент. Используется только один формат сообщений NTP. В рамках модели необходимо определить минимально возможную частоту коррекций часов, обеспечивающую требуемую временную точность.
Клиент посылает NTP-сообщения одному или нескольким серверам и обрабатывает отклики по мере их получения. Сервер изменяет адреса и номера портов, переписывает содержимое некоторых полей, заново вычисляет контрольную сумму и немедленно посылает отклик. Информация, заключенная в сообщение NTP, позволяет клиенту определить показания часов сервера по отношению к часам клиента и соответствующим образом скорректировать рабочие параметры местных часов. Кроме того, эта информация содержит данные, позволяющие оценить точность и надежность часов сервера и выбрать наилучший эталон времени.
Модель клиент-сервер может быть вполне достаточна для локальных сетей, где один сервер обслуживает некоторое количество клиентов. В общем случае NTP требует одновременной работы большого числа распределенных пар партнеров (клиент-сервер), конфигурация которых изменяется динамически. Нужны достаточно сложные алгоритмы управления такой ассоциацией, для обработки данных и контроля множества локальных часов.

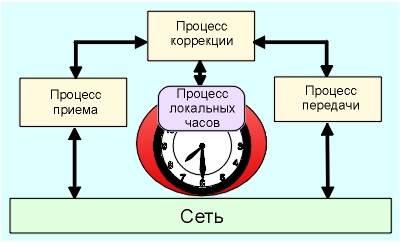

Процесс передачи, управляемый независимыми таймерами для каждого из партнеров, осуществляет накопление информации в базе данных и посылает сообщения NTP. Каждое сообщение содержит локальную временную метку момента отправки сообщения, ранее полученные временные метки, а также необходимую вспомогательную информацию. Частота посылки сообщений определяется требуемой точностью локальных часов, а также предельными точностями часов партнеров.
Процесс приема осуществляет получение сообщений NTP и, возможно, сообщений других протоколов, а также информации от непосредственно подключенных радио-часов. Когда получено сообщение NTP, вычисляется сдвиг между часами партнера и локальными часами, результат заносится в базу данных вместе с другой информацией, необходимой для вычисления ошибок и выбора партнера.
Субсеть синхронизации представляет собой соединение первичных и вторичных серверов времени, клиентов и каналов передачи данных. Первичные серверы времени синхронизованы непосредственно от эталонов времени, обычно от радио-часов. Вторичные серверы могут быть синхронизованы от первичных серверов или других вторичных серверов времени. Система серверов имеет иерархическую структуру, построенную по схеме клиент-сервер. Понятно, что вторичные серверы обеспечивают более низкую временную точность.
Следуя принципам, принятым в телефонной промышленности [BEl86], точность каждого сервера определяется номером слоя (stratum), наивысший уровень (для первичного сервера) имеет номер 1. На современном уровне технологий (радио-часы) точность однократной сверки имеет порядок одной миллисекунды.
Точность однократной сверки падает по мере роста значения RTT и его разброса. Для того чтобы избежать сложных расчетов [BRA80], необходимых для оценки точности в каждом конкретном случае, полезно предположить, что средняя ошибка измерения пропорциональна RTT и ее дисперсии. Предполагая, что первичные серверы синхронизованы стандартами времени с известной точностью, можно получить вполне надежную оценку точности синхронизации субсети.
Дополнительным фактором является то, что каждый переход от одного слоя к другому предполагает наличие ненадежного сервера времени, который вносит дополнительные ошибки. Алгоритм выбора серверов времени использует разновидность алгоритма маршрутизации Беллмана-Форда, при этом формируется дерево минимальных весов, основанием которого являются первичные сервера. Метрикой расстояния служит номер слоя плюс расстояние синхронизации, которое характеризуется суммой дисперсии и половины абсолютного значения задержки.
Такая конструкция способствует тому, что субсеть автоматически реконфигурируется и настраивается на максимально достижимую точность даже при выходе из строя первичных или вторичных серверов времени. Если даже все первичные серверы выйдут из строя или станут недоступными, их функции будут выполнять вторичные серверы, если расстояние до них согласно алгоритму Беллмана-Форда не превышает значения метрики, соответствующего бесконечности (разрыву связи). Если все серверы окажутся на больших расстояниях, субсеть продолжит работу при установках, выполненных при последней синхронизации (коррекции внутренних часов). Даже в этом случае достижима точность порядка миллисекунд в сутки.
Если два сервера находятся согласно алгоритму на равных расстояниях, допускается случайный выбор.
Все арифметические операции в рамках протокола выполняются в формате с фиксированной запятой. По этой причине все переменные в NTP имеют именно этот формат. Биты пронумерованы слева на право (со старшего бита), начиная с нуля. Жестких требований на число разрядов после запятой не установлено. Если не оговорено обратного, все числа не имеют знака и занимают все отведенное для них поле (при необходимости в качестве заполнителей старших разрядов используются нули).
Временные метки NTP представляют собой 64-битные числа с фиксированной запятой без знака, которое указывает число секунд с нуля часов 1-го января 1900 года. Целая часть содержит первые 32 разряда, а дробная часть остальные 32 разряда. Этот формат не совпадает с форматом меток ICMP, где время измеряется в миллисекундах. Точность представления составляет 200 пикосекунд, что должно удовлетворить самым экзотическим требованиям.
Временная метка формируется путем копирования показания местных часов. Это производится в момент времени, заданный каким-то событием, например, приходом сообщения. Для поддержания наивысшей точности, важно, чтобы это делалось как можно ближе к оборудованию или программному обеспечению, инициирующего этот процесс. В случае, когда временная метка недоступна, например, производится перезагрузка машин, поле метки характеризуется 64 нулями.
Заметим, что с 1968 года старший бит (бит 0 целой части) равен единице, а где-то в 2036 году 64-битовое поле переполнится.
Переменные состояния и параметры
Следующие переменные являются общими для двух или более систем, партнеров и классов пакетов. Когда необходимо отличить общие переменные с идентичными именами, вводится идентификатор переменной.
Адрес партнера (peer.peeraddr, pkt.peeraddr), порт партнера (peer.peerport, pkt.peerport). 32-битный ip-адрес и 16-битный номер порта партнера.
Адрес ЭВМ (peer.hostaddr, pkt.hostaddr), порт ЭВМ (peer.hostport, pkt.hostport). 32-битный IP-адрес и 16-битный номер порта ЭВМ. Эти переменные включаются в переменные состояния для поддержки мультиинтерфейсных систем.
Таблица 4.4.15.1 Значения кодов индикатора LI
предупреждения нет
последняя минута содержит 61 секунду
последняя минута содержит 59 секунд
аварийный сигнал (часы не синхронизованы)
Во всех случаях за исключением аварийного сигнала (alarm = 112), протокол NTP никак не изменяет эти биты, а только передает их программам преобразования времени, которые не являются частью протокола. Аварийная ситуация возникает, когда по какой-либо причине локальные часы оказываются не синхронизованными. Это может случиться в ходе инициализации системы или в случае, когда первичные часы оказываются недоступны в течение длительного времени.
Таблица 4.4.15.2. Значения кодов Режим
симметричный активный
симметричный пассивный
для управляющих сообщений NTP
зарезервировано для частного использования
Таблица 4.4.15.3. Значения кодов слой
Не специфицирован или недоступен
Первичный эталон (например, радио часы)
Вторичный эталон (через NTP или sntp)
Зарезервировано на будущее
Для целей сравнения значение нуль для кода слоя считается выше, чем любая другая величина. Заметим, что максимальное значение целого, закодированное как пакетная переменная, ограничено параметром ntp.maxstratum.
Период обмена (sys.poll, peer.hostpoll, peer.peerpoll, pkt.poll). Это целая переменная со знаком, указывающая минимальный интервал между передаваемыми сообщениями, измеренный в секундах и представленный как степень 2. Например, значение 6 указывает на минимальный интервал в 64 секунды.
Базовая задержка (sys.rootdelay, peer.rootdelay, pkt.rootdelay). Это число с фиксированной запятой со знаком, указывающее на величину полной циклической задержки (RTT) до первичного эталона частоты, выраженной в секундах.
Базовая дисперсия (sys.rootdispersion, peer.rootdispersion, pkt.rootdispersion). Это число с фиксированной запятой больше нуля, указывающее на максимальное значение временной ошибки по отношению к первичному эталону в секундах.
Идентификатор эталонных часов (sys.refid, peer.refid, pkt.refid). Это 32-битовый код, идентифицирующий конкретные эталонные часы. В случае слоя 0 (не специфицирован) или слоя 1 (первичный эталонный источник), 4-октетная ASCII-строка, выровненная по левому краю и дополненная при необходимости нулями, например:
Таблица 4.4.15.4. Коды идентификаторов часов
