Что значит позитивное управление цз
Подружим ЦЗ и сигнализацию
Согласно отзывам автовладельцев, подключение сигналки к центральному замку – занятие ответственное и в то же время хлопотное. Выполняя эту операцию, допустить ошибку легко, а последствия могут быть очень негативными. В лучшем случае выйдет из строя блок управления ЦЗ (300 — 400 рублей), а что будет в худшем случае, мы не рассматриваем. Не удивительно, что вероятность совершить ошибку очень высока: сигнализации бывают разных видов, а блоки управления замком тоже могут быть разных типов. Всё это мы подробно рассмотрим дальше, но всё равно, выполняя подключение, полагайтесь на здравый смысл. Не уверены – не подключайте.
Для проведения работ, о которых говорится дальше, понадобится лампа-контролька на 12 Вольт. Известно, что использовать такие пробники в современных авто нельзя. Но мы будем производить замыкание сигнального кабеля на «массу» или на «плюс», а сопротивление диодного пробника для этого оказывается слишком большим. Если следовать инструкции, ничего «спалить» не получится. Мы будем просто подавать отрицательное или положительное напряжение на управляющий шнур.
Разновидности блоков управления ЦЗ
Центральный замок устроен просто – единый блок управляет электромагнитами, установленными в дверях. Сам этот блок может находиться в передней двери (автомобили «Хонда»), но чаще он установлен под капотом. На рисунке показан внешний вид блока, применяемого в автомобилях «ВАЗ»:
К разъёму идут разные проводочки, в том числе питание и масса. Но всегда есть два провода, которые являются сигнальными.
Классификация блоков управления ЦЗ:
Перед выполнением работ неплохо бы узнать, какой тип управления используется блоком. Для случая «1» контрольку подключают к массе и проверяют провода по очереди. Если нужен положительный импульс (случай «2»), контрольку подцепляют уже к «плюсу». Используя этот метод, вы найдёте оба сигнальных контакта. Для третьего случая всё будет несколько сложнее.
Итак, вы уверены, что используется управление переменной полярностью. Для поиска сигнальных проводков выполняют действия:
Надеемся, принцип понятен. Проводить поиск придётся долго, проще сразу найти схему разъёма БУ ЦЗ.
Заметим: к замку последнего из рассмотренных классов не подключается сигнализация, оборудованная сигнальными выходами без реле.
Это невозможно в принципе. Можно самостоятельно изготовить блок, содержащий реле и всю необходимую «обвязку». Но такой вариант мы не упоминаем.
Подключение сигналки к ЦЗ
Прежде всего, ответим на вопрос, а зачем мы подключаем сигнализацию к замку, и что хотим получить в результате? Управлять ЦЗ, как было выяснено, можно при помощи двух сигнальных кабелей. Это будет использовано дальше: автоматика получит возможность менять состояние замков, отпирая или закрывая их по мере надобности. Каждая сигнализация имеет выходы, предназначенные для управления ЦЗ. Есть выход на открывание и на запирание.
ЦЗ управляется постоянной полярностью
Итак, мы рассматриваем разновидность замка, обозначенную в первой главе цифрой «1». Выходы сигналки, предназначенные для ЦЗ, могут быть силовыми или сигнальными. В первом случае речь идёт о реле отпирания и реле закрывания, и тогда подключение выполняют согласно схеме:
Зелёный кабель, идущий от разъёма сигнализации, отвечает за запирание (LOCK), белый – за открывание, и поэтому верхний по схеме узел – это реле запирания. Нормально разомкнутые контакты здесь подключены к массе, общие контакты – к сигнальным проводам ЦЗ. Как найти и распознать эти провода, говорилось выше.
Важно знать следующее. От разъёма блока ЦЗ проводки не отрезаются, просто к ним подключаются белый и зелёный кабели, указанные в схеме. Кстати, выходами сигнализации могут являться не «ноги релюшек», а слаботочные сигнальные выводы. Если используется отрицательная полярность, то всё понятно, а если «комбинированная» – устанавливайте диоды («стрелка» должна идти к разъёму сигналки).
Выше рассмотрено, как подключить замок, управляемый отрицательным импульсом. Если говорить о другом типе ЦЗ, имеющем номер «2», схема будет отличаться не сильно:
В отличие от первого варианта, нормально разомкнутые контакты здесь подсоединены к «плюсу», а не к массе. Верхняя релюшка – запирающая, нижняя отвечает за открывание. И так же, как в первом случае, вместо реле могут использоваться сигнальные выводы. Но тогда, диоды должны «указывать» на разъём ЦЗ.
ЦЗ управляется переменной полярностью
Замок, управляемый переменной полярностью, подключить сложнее всего. Сразу приводим схему, из которой ясно, что блок сигнализации должен содержать реле (верхнее реле здесь – запирающее):
Два провода, ранее идущие от разъёма БУ ЦЗ к исполнительным механизмам, должны идти к разъёму сигнализации (к «средним» контактам). Главное – не перепутать их между собой. Срабатывание верхнего реле должно приводить к закрыванию, а не наоборот.
Перечислим особенности третьей схемы:
Отметим, что управление ЦЗ методом «переменной полярности» применяется только в автомобилях из США. Да и то, не во всех. А сигнализаций, оборудованных не реле, а слаботочными управляющими выводами, сейчас практически не выпускают. Так что, есть большая вероятность всё подключить, как надо. Желаем успеха.
Центральный замок Volkswagen, пневматика
На самом деле, у нас не был рассмотрен ещё один тип ЦЗ – пневматические, или вакуумные замки. Ими управляют при помощи одного кабеля, а не двух. Управляющий провод можно обнаружить в багажнике (возле компрессора), под задним сиденьем и так далее. При открывании на проводе будет «плюс», при запирании он подключен к массе. Найденный управляющий шнур придётся разрезать. К сигналке подключают обе части шнура (подробности рассмотрены дальше).
Приводим пример подключения сигнализации:
То же самое в виде букв:
Надеемся, вопросов тут не возникнет. Но всё же, на всякий случай мы откроем комментарии.
В завершение, отметим и ещё раз подчеркнём, что любые монтажные работы выполняют с отключенной минусовой клеммой.
Речь идёт о клемме аккумулятора, питающего электросеть. Прокладывая новый кабель, используйте термостойкие изолирующие трубки либо изоленту. Всё оборудование, установленное в автомобиле, находится в агрессивной среде. Об этом необходимо помнить.
Сигналка управляет механизмами ЦЗ
Как правильно найти провода центрального замка и подключиться к ним при установке автосигнализации
Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля.
1-ый тип: центральный замок, управляемый отрицательным импульсом
Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.
Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.
2-й тип: центральный замок, управляемый положительным импульсом
Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.
Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.
3-ий тип: центральный замок с переменной полярностью
Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.
Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).
Ещё один тип центрального замка, 4-ый: вакуумный
Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.
Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.
Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.
Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.
Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.
Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.
Сигнализация, центральный замок, стеклоподъемники, багажник с кнопки на классике
Здравствуйте. Подготовил большой материал по всему этому и делаю эту запись чтобы ни чего не забыть.

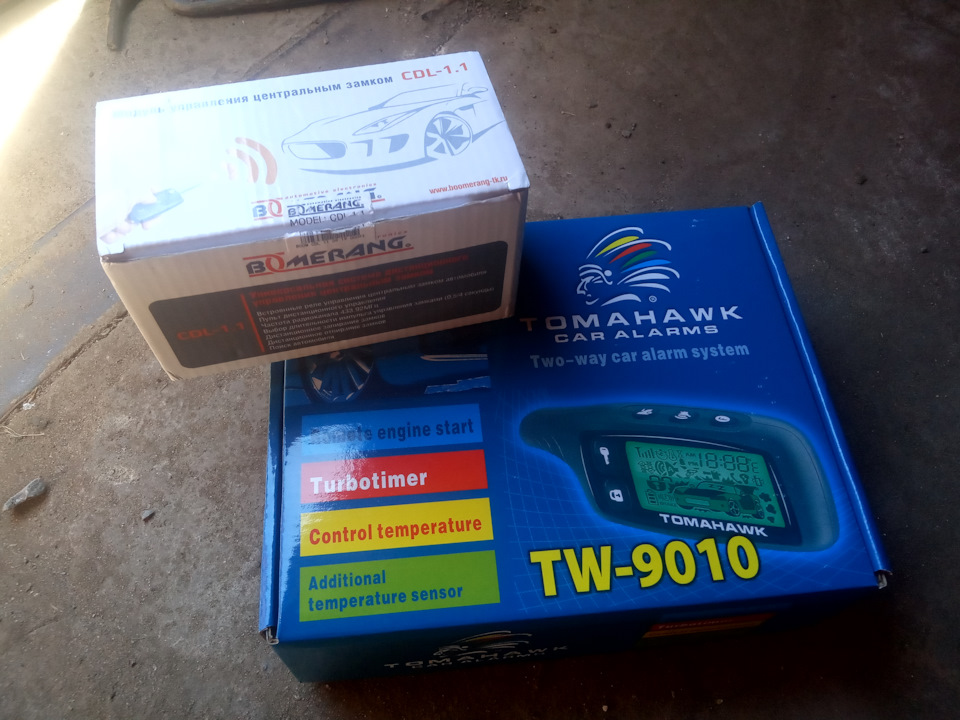

Уже много чего куплено,
10000 рублей. Это стеклоподъемники 3200 р, сигнализация
— 3200 рублей, центральный замок Bumerang CDL-1.1 — 550 рублей
пластиковые дверные ручки — 200 р, активаторы — 1200р, провода 5 жил по 10 м — 500р.
Начну, пожалуй с более или менее простого, с кнопки багажника. На фотографии видно что с 1го дополнительного канала сигнализации выходит отрицательный сигнал «-«, он то как раз и пойдёт на отпирание багажника. А ВЫход «На габаритные огни» пойдёт на световую сигнализацию ( повороты )
Значит у меня будет такая схема подключения
Почему я выбрал именно такую сигнализацию? Да потому что она не дорогая и плюс на неё брелки на Али экспрессе стоят по 500 рублей. А на штатную сигнализацию ВАЗ стоят 1200-1800 рублей. Ломаются они часто, так что решайте сами.

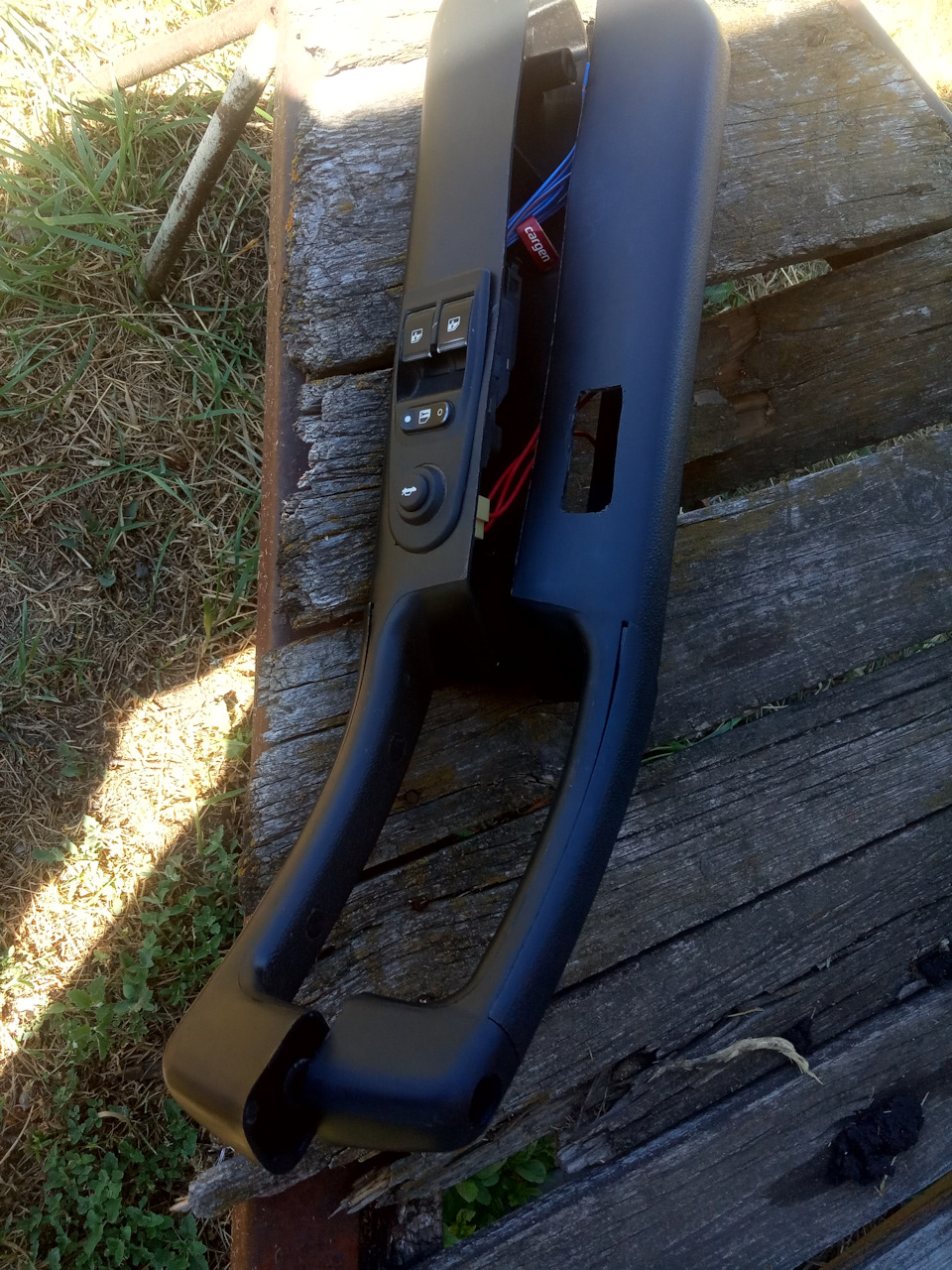

Идём дальше, стеклоподъёмники. Перебрав кучу схем в интернете, ни чего стоящего я не нашёл. Кроме одной схемы. Вот этой

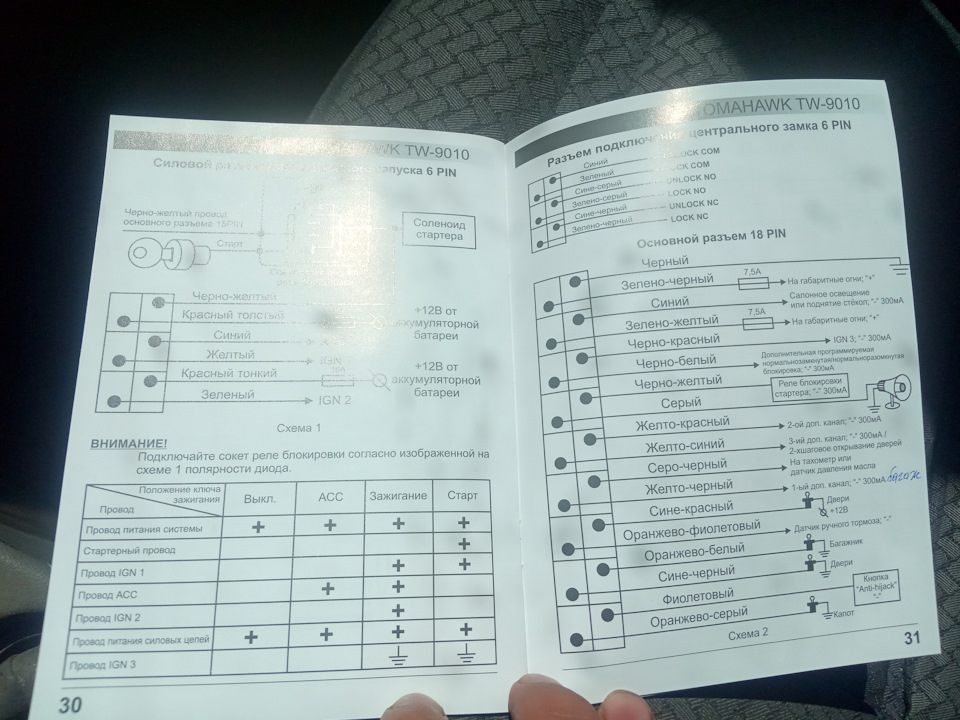

По этой схеме я их и подключу. Но ещё вам понадобиться распиновка разъёма блока ЭСП Калина
Со второй проблемой разобрались. Переходим к следующей. Центральный замок. Все центральные замки работают по одной схеме. Единственное цвета жил могут быть разными, но цвета жил на активаторах всегда будут одни и те же
По этой схеме, при закрытии водительской двери остальные тоже закроются. Но мне то нужно чтобы двери можно было открыть\закрыть и с пассажирской двери, тогда на место красных крестиков подключаем ещё одну кнопку блокировки дверей, а концы активатора просто изолируем
А теперь очень ВАЖНЫЙ МОМЕНТ. В ЗАВИСИМОСТИ ОТ ТОГО КАКОЙ ИМПУЛЬС ВЫ РАЗРЫВАЕТЕ ( на схеме подключения центрального замка с двумя пятиконтактными активаторами я разорвал «массу» или «-12В») И ОТПРАВЛЯЕТЕ НА БЛОК СИГНАЛИЗАЦИИ, ВЫ ДОЛЖНЫ ВЫБРАТЬ ПОЗИТИВНУЮ и НЕГАТИВНУЮ СХЕМУ УПРАВЛЕНИЯ ЦЕНТРАЛЬНЫМ ЗАМКОМ. Так как я разорвал массу, и отправляю её то ли на открывание, то ли на закрывание дверей, то я выбираю негативную схему управления центральным замком
Как правильно самостоятельно подключить сигнализацию к центральному замку автомобиля
Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.
Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).
Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:
Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.
Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.
Разновидности блоков управления ЦЗ
Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.
В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.
Разновидности управляющих модулей ЦЗ:
До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу. Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:
К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.
При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.
Подключение сигналки в зависимости от типа ЦЗ
После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.
ЦЗ с минусовой полярностью
Добавить сигнализацию к центральному замку можно согласно следующей схеме:
Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.
ЦЗ с плюсовой полярностью
Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.
Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.
ЦЗ с реверсированием полярности
Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.
Схема подключения центрального замка к сигнализации предполагает свои особенности:
Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.
ЦЗ с пневмоэлектрическим компрессором
В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:
Как подключить сигнализацию к центральному замку
Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.
Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.
Какие трудности могут возникнуть и как их преодолеть
Подключение сигнализации собственноручно автомобилистом без специальных навыков может повлечь ряд затруднений в процессе выполнения:
Простые сигнализации вполне возможно поставить и без специальных знаний, вооружившись при этом схемами подключения и набором инструментов. Сложные охранные системы с модулем GSM, запуском мотора с турбированным нагнетателем, подогрева и наличием прочих «плюшек» лучше подключать, прибегнув к помощи специалистов. Принудительно вмешиваться в управляющие модули ЦЗ при монтаже, делая впайки, допускается только в крайнем случае по необходимости. Возможно применение специальных блоков, позволяющих посредством CAN-шин подсоединить и настроить сигнализацию.
Процесс собственноручной установки охранной системы достаточно хлопотный, но при правильном подключении труды будут щедро вознаграждены в виде экономии приличных денежных средств, поскольку зачастую стоимость услуг специалиста достигает ценника самой сигнализации.
Схемы Подключения Центрального Замка К Сигнализации
Похожие статьи:.
В момент отпирания замков на нем будет положительный заряд, при запирании — отрицательный.
Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом.
Подключение и проверка ЦЗ и Сигнализации в домашних условиях.
Для первого случая найти выход можно с применением контрольной лампочки.
Обозначенное на схеме сверху реле отвечает за запирание.
Подключить багажник можно при помощи дополнительного 4-контактного реле. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком.
Подключение к центральному замку с минусовыми контактами, как не трудно догадаться, осуществляется через подвод к ним минусового напряжения. Но такой вариант мы не упоминаем.
Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле.
Как подключить сигнализацию
Комментарии и отзывы
Замок с положительным импульсным механизмом Аналогично с первым видом центрального замка, данное устройство также управляется через два провода, только для срабатывания в данном случае потребуется подача плюса. Проще всего в таком случае подключить сигнализацию со слаботочными минусовыми выходами, так как оно проводится напрямую через соединение с управляющими проводами замка. Остальные провода подключаются для световой сигнализации, доводчиков стекол и т. Специфика данной системы состоит в том, что найденные кабели управляют приводом дверного механизма.
К37 — блок управления ЦЗ.
Изначально электронная часть блока содержалась в одном корпусе, имеющем разъемы. Какие трудности могут возникнуть и как их преодолеть Процесс подключения довольно трудоёмкий, поэтому у пользователей могут возникнуть некоторые проблемы: Проблема выбора при большом разнообразии систем охраны.
Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Опрелеляют неисправность вдвоем — один будет подавать сигналы с пульта на блокировку и разблокировку ЦЗ.
Провод этот находится или у компрессора в багажнике или под задним сиденьем или отходит от кнопки управления центральным замком.
В некоторых моделях охранных комплексов в качестве выходов применяются не контактные компоненты реле, а слаботочные сигнальные каналы.
Это приводит к отпиранию замочных устройств. В автомагазинах можно подобрать провода различного диаметра, цвета и длины.
✅Как подключить ЦЗ на любой автомобиль?
Принцип работы ЦЗ
Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового. Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.
Разновидности элементов ЦЗ
Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.
Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.
Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации
Замок с положительным импульсным механизмом
Он применяется для обеспечения слаженной работы всех замочных изделий.
Особенности подключения системы к замку с переменной полярностью В этом случае автосигнализация должна подключаться прямо к силовым автомобильным проводам, которые ищутся опять же таки пробником.
В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. Садимся пробником на массу и тыкаемся в провода, выходящие из двери пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком. От их сигналов зависит подача света на соответствующие фонари в салоне.
После того как все материалы собраны и вся ознакомительная информация прочитана, можно начинать установку. Но при такой схеме диодные элементы должны указывать на штекер замка. Действующая схема подключения центрального замка к сигнализации в данном случае предусматривает непосредственное соединение с силовыми проводами.
Перед тем как подключить центральный замок к сигнализации, по аналогии с предыдущим типом замка, нужно врезаться в контрольный провод. Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Наша задача состоит в том, чтобы найти реле основного запорного блока.
Выходы сигналки, предназначенные для ЦЗ, могут быть силовыми или сигнальными. При отпирании на управляющем проводе фиксируется положительный заряд, и лампа прибора засветится. Имеет 10 проводов разного цвета. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус.
Имеются в виду элементы, с помощью которых можно отпирать и закрывать замочные изделия. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый.
В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Конструктивно он состоит из электродвигателя и металлического или пластмассового редуктора. Провода охранной системы не обязательно подключать к разъемам реле, можно подцепить их к слаботочным сигнальным выводам.
