Капитальный ремонт двигателя. Что такое? Как правильно делать? Распространенные ошибки.
Ввиду тотального невежества и обилия диванных экспертов, которые направо и налево раздают советы, и при этом двигатель видели только на картинках, решил запилить пост про очень насущный для многих вопрос капитального ремонта двигателя.
Все нижеизложенное является выражением абсолютно неоспоримой логики, и справедливо для планеты Земля, и для физических законов, которые на ней действуют (силы трения, тяготения, химические процессы и прочее). Если вы хотите меня в чем-то переубедить, не тратьте время напрасно, комменты диванных экспертов и тролей будут беспощадно баниться и удаляться, в то же время, если у вас есть реальный адекватный вопрос, буду рад на него ответить. В общем, кто вдумчиво и рассудительно подходит к вопросам обслуживания своего железного коня, тому данная статья будет полезна, а всяким пуленепробиваемым удачно пройти мимо.
Как понять, что нужен капитальный ремонт двигателя?
В первую очередь всегда проявляются субъективные факторы вроде падения мощности — по ощущениям машина стала ехать хуже, не так весело набирает обороты, ускоряется и прочее. Есть так же более объективный фактор — расход масла. Тут важно сделать уточнение, с учетом того, что сейчас в мировом автопроме во всю применяются технологии запрограммированного старения узлов и агрегатов, даже новый двигатель, например, у немцев, имеет расход масла. Но вообще расход масла вещь ненормальная.
После того, как проявились вышеуказанные факторы необходимо сделать квалифицированную диагностику. При этом величина сервиса, его официальность и прочее не влияют вообще ни на что, в первую очередь не надо питать иллюзии по поводу компетентности тамашних умельцев, но об этом ниже. Строго говоря, процедура диагностики двигателя всегда должна начинаться с замера компрессии по цилиндрам. Если компрессия отличается от допустимых значений — дело плохо. Нужно разбираться почему наблюдается падение компрессии. Если виновата головка(и), можно считать «повезло», ибо отремонтировать головку(и) быстрее и дешевле, если виноваты поршневые кольца — дело труба.
Сразу стоит оговориться по поводу ремонта головок. Если двигатель находится в среднеушатанном состоянии, то после ремонта головки(ок), когда вернется герметичность и все параметры войдут в номинал, велика вероятность того, что возрастет нагрузка на кольца и они начнут пропускать. Скажем так, эффект «Газовой трубы», есть труба, которая раздоена на конце, по ней под давлением идет газ, если один конец перекрыть, то в другом пропорционально возрастет давление. Это пример для простоты понимания.
Еще можно применить из современных методов диагностики — эндоскоп. Заглянуть камерой в цилиндры и оценить их состояние, если видны задиры и трещины, то выводы можно сделать неутешительные.
Что такое капитальный ремонт двигателя?
Сам термин «капитальный» не только в автомобильном обслуживании, но и вообще, говорит об основательной дефектовке, разборке и обновлении, с целью максимально приблизить вещь к состоянию новой, только что вышедшей с завода, построенной и так далее. Хороший новый двигатель должен спокойно ходить 200-300 тысяч километров пробега, хотя раньше были движки миллионники, они и сейчас есть, например американская тройка HEMI, LS или Койот, но это все же экзотика. Конечно, в условиях того, что сейчас все стараются сделать одноразовым эти показатели существенно ниже, но про такие движки и говорить нет смысла, потому как обычно их не ремонтируют, а меняют, это проще и дешевле.
Итак, капитальный ремонт это максимально возможное обновление всех узлов и агрегатов двигателя. Подходим к понятию допусков. При изготовлении любой детали всегда есть определенные допуски для контроля качества, так как нельзя к примеру выточить две совершенно одинаковые детали, всегда будет некоторое расхождение даже в серийном производстве. Что важно понимать при ремонте ДВС? Есть минимальное значение допуска и максимальное значение. Максимальное значение допуска говорит о том, что эксплуатация возможна, но не говорит о том, сколько она продлится, поэтому, что касается трущихся деталей и поверхностей всегда стоит стремиться к минимально возможному допуску, это и есть пресловутый запас прочности.
Простой пример, возьмем тормозные колодки одной и той же фирмы, но одни будут новые, а другие стертые на 50%, установим на одинаковые автомобили и будем их использовать в одинаковом режиме. Логично, что при таком раскладе новые колодки будут служить в 2 раза дольше. Если у вас этот ассоциативный ряд не рождает правильные причинно-следственные связи, то следует обратиться к профильному специалисту.
Соответственно всякие приколы в стиле поменять поршневые кольца это не капитальный ремонт, а действия в жанре «оживить покойника». Да, первоначально может наблюдаться эффект отсутствия потребления масла, повышения мощности до номинала и прочее, но он будет кратковременным, или вернее сказать, не таким длительным как при правильном капитальном ремонте.
Капитальный ремонт всегда делается по минимально возможным допускам!
Пару слов о трудоемкости. Капитальный ремонт ДВС, предполагает полную разборку двигателя с учетом его снятия с автомобиля. Поршневые кольца, вкладыши, как правило, так же меняются при полной разборке (хотя бывают варианты гинекологических ухищрений, но это скорее исключение). Для примера возьмем ремонт такого двигателя как VQ35DE. Средний ценник замены поршневых колец, цепей, вкладышей, всяких сальников и прочего 120 тысяч рублей с деталями. Автомобиль на приколе, движок снят и разобран, делается все не за один день, и абсолютно удивляют люди, которые при всем при этом жмут денег на работу с блоком (расточка, хонинговка, замена поршневой группы), при этом блок может находиться в верхней границе допуска. Да, все манипуляции с блоком добавят к цене ремонта процентов 20, но в контексте общего ценника это ничто. В конце концов какая стоит цель? Отъездить после «оживления покойника» 20-30 тысяч и вернуться в исходную точку, по сути потеряв деньги и время, или сделать качественный ремонт всерьез и надолго?
Контрактный или восстановленный двигатель?
Многих «умных» людей посещает мысль о том, чтобы наколоть систему и не заморачиваться с капитальным ремонтом, а просто купить себе контрактный движок. Такой вариант в денежном выражении обычно дороже или примерно равен цене капиталки, при этом все забывают, что это лотерея. Никто не знает реальный пробег, условия эксплуатации и прочее. Соответственно, это потенциальный риск такой же потери денег.
Восстановленный двигатель. Это двигатель после капитального ремонта сделанного за границей, например, в Японии или США. Стоит такой вариант значительно дороже контрактника, но и надежды на качество намного больше. Опять же везде работают люди, и нужно смотреть что за компания это делает.
На мой взгляд, лучше знать и контролировать самому что и как было сделано, чтобы минимизировать все риски.
Задача поиски мастера с руками из нужного места, без преувеличения, является ключевой. Такой мастер сможет сделать грамотную деффектовку, все правильно оценить и по итогу сделать. И такому мастеру не нужно говорить все то, что написано в этой статье, он все это должен знать и так.
Сложно сказать где и как найти такого мастера, это непростая задача. Но пару советов как избежать точного провала все же есть.
Во-первых, не нужно связываться со старыми мастерами, которые кичатся своим многолетним опытом, не признают техническую литературу в которой прописаны все допуски, моменты затяжки и прочее. Они все делают на глаз и на вкус, технологии ремонта уже давно шагнули вперед, а старые люди, как правило, ничего не хотят менять, изучать новое, делают все по-старинке. Ну, к молодым щеглам, которые только закончили фазанку, по понятным причинам обращаться тоже не стоит.
Во-вторых, пусть вас не вводят в заблуждения величина сервиса, его официальность и прочие маркетинговые ухищрения. Не нужно тешить себя иллюзиями, везде работают люди, в том числе работают выпускники ПТУ, которые еле-как учились, а сейчас просто крутят гайки. Крутить гайки может и обезьяна, это не делает ее автомехаником. Что еще важно знать, в крупных сетевых сервисах есть такое вредное понятие как норма-часы, там все стараются сделать как можно быстрее, а излишняя спешка в таком деле как капитальный ремонт двигателя совершенно недопустима.
Расточка, шлифовка, хонинговка
Самый важный и ответственный этап капитального ремонта – работа с блоком и коленчатым валом. Расточка очень важный момент, ее очень часто делают некорректно, так как берут за точку отсчета нижнюю плиту блока, которая вполне может быть неровной. Убедитесь в том, что ваш расточник будет делать привязку к специальной шлифованной металлической чушке в постеле коленчатого вала, только так можно выдержать точные геометрические параметры блока.
Хонинговка после расточки – вещь обязательная. Что такое хон? Это специальные насечки на стенках цилиндров, которые служат для удержания масла. Хонинговка не делается наждачкой (а я видел и такое), она делается на специальном станке специальными камнями. Еще один путь в тупик – шлифануть цилиндры в зеркало, это делается с мотивацией снижения трения, но при абсолютном непонимании назначения хона.
Работа с коленвалом, помимо шлифовки и подбора ремонтных вкладышей, необходимо делать балансировку. Балансировка делается в несколько этапов.
1. Балансировка коленчатого вала
2. Балансировка коленчатого вала с передним шкивом
3. Балансировка коленчатого вала с передним шкивом, с маховиком и корзиной сцепления (если она есть)
Балансировка – залог того, что не будет разных паразитных вибронагрузок у двигателя, которые негативно влияют на ресурс.
И еще важный момент, которому мало кто уделяет должное внимание и как следствие получает пробитую(ые) прокладки ГБЦ. В обязательном порядке, особенно если у вас прокладки головок блока представляют собой металлопакет, необходимо шлифовать привалочную поверхнуть как самих головок так и плиты блока(ов). После любой установки, особенно касается алюминиевых блоков, привалочная поверхность в районе болтов вытягивается и деформируется, и в процессе эксплуатации металл в любом случае немного ведет, поэтому когда головки сняты, их поверхность уже не идеально ровная.
Замена всяких сальников, резиночек, и прочего. Делается обязательно. Когда двигатель находится в разобранном состоянии все это поменять гораздо проще. Замена цепей и ремней ГРМ, роликов и прочего тоже рекомендуется сделать. Обязательно сделать развесовку поршней и шатунов.
Полезные доработки и тюнинг. Если есть возможность что-то улучшить для увеличения ресурса – конечно же это лучше сделать. Например, поставить бронзовые или металлокерамические направляющие клапанов, более легкие тарелки клапанов или толкатели. Очень часто на современных поршнях за маслосъемными кольцами нет маслоотводящих отверстий, просверлить их очень полезно.
И еще один важный момент, не делайте капитальный ремонт двигателя в зимний период, чтобы исключить ударные нагрузки при холодных пусках в период обкатки. Если делаете ремонт в зимний период, позаботьтесь о предпусковом подогревателе, чтобы минимизировать негативные последствия.
Капитальный ремонт очень трудоемкая, затратная и сравнительно небыстрая процедура, но если вы все сделаете так как написано, то результат будет того стоить.
Перебираем двигатель своими руками
Уход за двигателем, действия водителя для продления “жизни” мотора
Для продления жизни мотора, необходимо создавать для него максимально щадящие условия эксплуатации, стараться придерживаться оптимальных оборотов работы мотора и использовать лишь рекомендованные производителем технические жидкости, в частности, высококачественное масло и топливо.
Своевременная замена масла: важнейшая процедура
Кроме того, регулярно проводите различные профилактические мероприятия и не забывайте тщательно заботиться о своем автомобиле.
Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя
О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.
О чем говорит цвет выхлопных газов
Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.
Утечка масла
К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.
Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.
Полагаем даже неопытным автомобилистам приблизительно понятно к чему это может привести:
Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.
Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.
Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.
Доверить профессионалам, или делать ремонт своими руками
Многие водители думают, что производить капитальный ремонт мотора самостоятельно намного дешевле, чем обращаться к специалистам на СТО. Однако это не всегда правильное утверждение. Например, в некоторых ситуациях, необходимо протачивать и доводить зеркала цилиндров или производить замену кольца поршней. Провести подобные операции в домашних условиях очень тяжело. Кроме того, необходимо иметь специальные приспособления, которые, как правило, стоят достаточно дорого. По этому, в таком случае, желательно прибегнуть к помощи профессионалов.
Работы по двигателю лучше доверить профессионалам
Помимо этого, на станциях техобслуживания, при капремонте проводят диагностику стартера, гернератора и распределителя вашего транспортного средства. Если они неисправны, их заменят.
Запчасти для капремонта двигателя
Для капитального ремонта мотора вам потребуются следующие запчасти:
И это еще не полный список всех деталей, которые вам будут необходимы.
Желательно, для начала разобрать мотор и обратить внимание на элементы, которые в действительности требуют замены. И лишь после этого займитесь приобретением нужных запчастей. Если же вы решили обратиться в автосервис, то после диагностики специалисты сообщат вам, какие элементы нужно закупить для последующей замены.
Инструменты-помощники
Для точного определения потребности в капремонте мотора внутреннего сгорания, вам будут необходимы такие инструменты:
Разборка двигателя, руководство по ремонту и диагностики своими руками, пошаговая инструкция
Не существует стандартной инструкции, как производить капитальный ремонт движка. Все зависит от определенной марки и модели вашего транспортного средства и от износа различных узлов мотора.
В любом случае, для капитального ремонта необходимо полностью разобрать двигатель. Процесс этот длительный и трудоемкий, который не всегда удается произвести в домашних условиях.
Демонтаж силового агрегата
Для тех, кому не страшны сложности, мы подготовили краткое руководство по капремонту мотора:
Сборка двигателя, пошаговая инструкция
Сборка мотора предполагает следующие действия:
Обкатка двигателя, советы профессионалов
Не стоит после ремонта подвергать транспортное средство высоким нагрузкам. Сначала необходимо хорошо прогреть мотор. Затем запустите двигатель и дайте ему поработать на холостом ходу около десяти минут. После этого мотор необходимо выключить и остудить. Данные манипуляции следует проделать несколько раз. Теперь мотор должен поработать на холостом ходу примерно десять часов. Лишь после выше перечисленных операций можно начинать эксплуатацию транспортного средства.
Первые пятьдесят километров езды не стоит разгонять транспортное средство более чем на сорок километров в час. Далее его можно разогнать до 60 км\час. Затем, каждые сто километров езды, необходимо увеличивать скорость движения автомобиля на 10 км\час. Обратите внимание на рост уровня компрессии. Если он отсутствует, отправьте транспортное средство на повторную диагностику. Старайтесь резко не разгоняться и не тормозить.
Перебираем двигатель pt.1
Народ зачастил клипы добавлять в начало поста. Типо, под настроение, все дела. А некоторые (не буду показывать пальцем) иногда такие розовые сопли заливают, что кровь из ушей идёт. Короче, всем в отместку, моё настроение =)
Не важно, дослушали или нет, настроение у меня хорошее. Мне же двигатель перебрали, чьёрт поберит! Скорее всего, пост будет из двух частей, фоток много, а хочется оставить здесь всё.
Предысторией я уже всем мозг съел — лютый масложор, когда перевалил за 1л/1ткм — уже и замерять перестал, тупо подливал. Замена всего что можно и нельзя не помогла, пришлось отважиться на то, что я, пожалуй, вообще никогда бы не пошёл — залезть машине в самое, гхм, сокровенное место.
Для меня, в принципе, «залезть в мотор» — было каким-то психологическим пределом. Про всякие эллипсы и задиры наслушался столько, что при любом упоминании о них вываливал кирпич. В итоге, после долгих поисков и рассмотрения разных вариантов (даже о продаже машины), я нашёл таки хорошего моториста, рядом с Питером. Tim9000 разрушил все мои стереотипы, если можно так сказать) За что я ему отдельно благодарен, помимо отличной переборки B207R 🙂
Итак, как это было. Думаю, буду просто делать подписи к фоткам. Было это уже, где-то, МЕСЯЦ назад, так что могу что-нибудь забыть. Тим, поправь, если что)

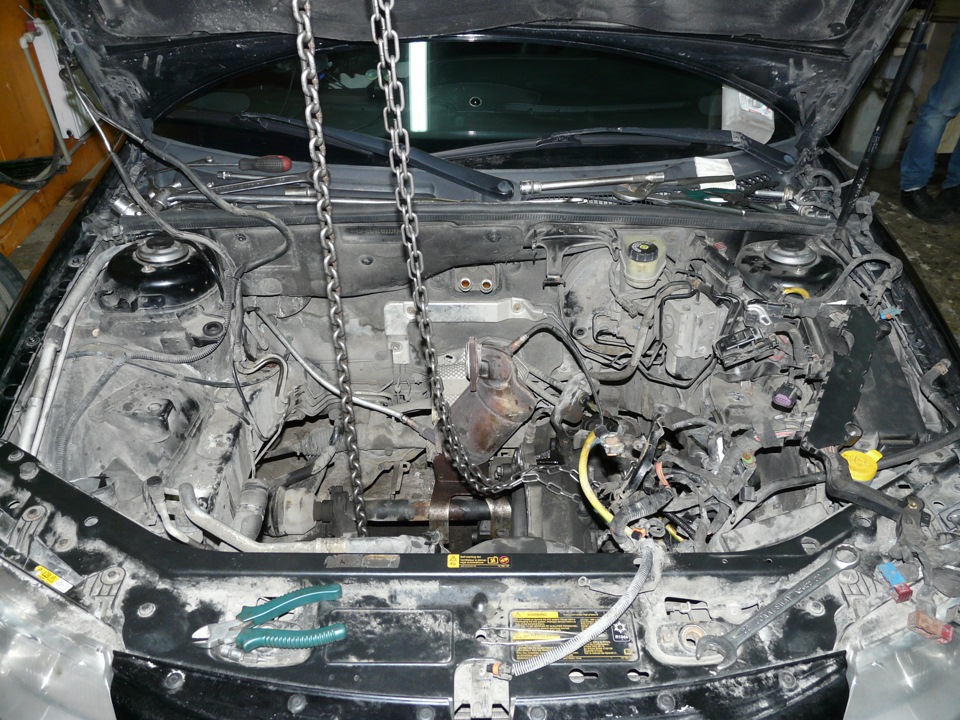

Захожу в бокс, а там… ппц, когда двигатель на месте, даже и не понять, сколько там места!

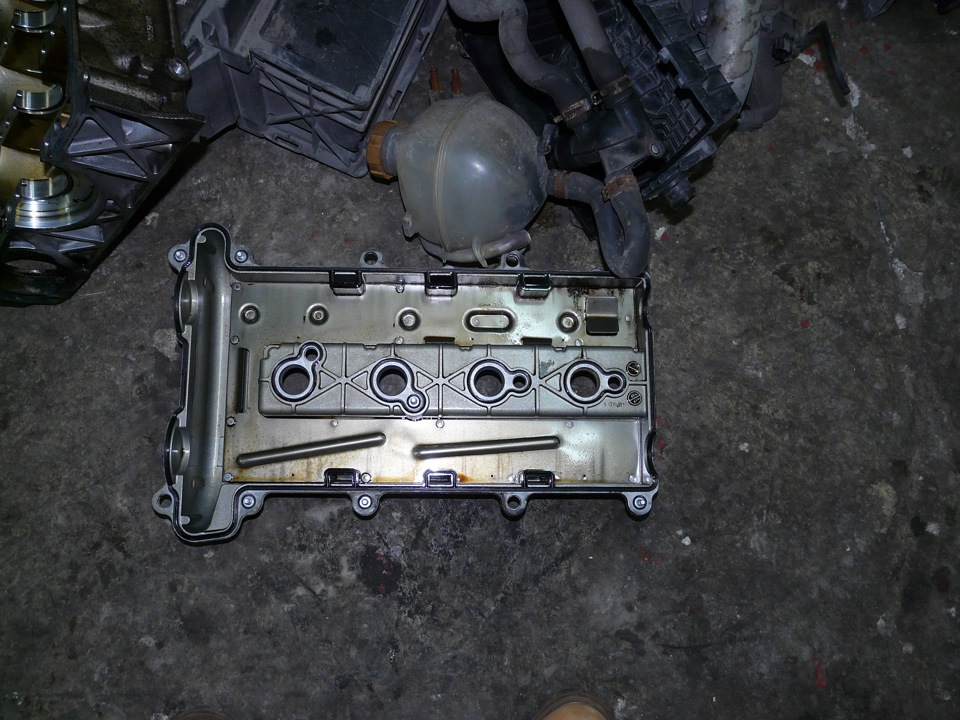

Пошёл смотреть дальше. Двигатель ещё не мыли, при этом — чистейшая клапанная крышка!
А вот и котлы. Заводской хон на месте, износ в допуске (забыл уже, какой). Вы тоже заметили, что блок B207R — из пенопласта? 😀

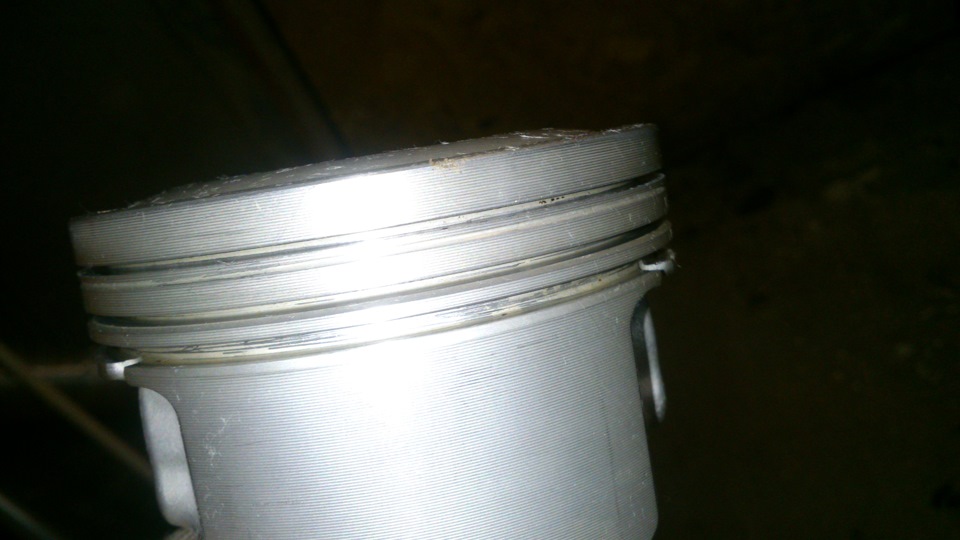

А вот и чертовы кольца, так знатно портившие мне настроение. Справа — чуть живое компрессионное, слева — маслосъемное, всем — езда.
Верхняя часть блока, очень чистая.
Картер, такой же чистый. Коренные вкладыши слегка поелись.

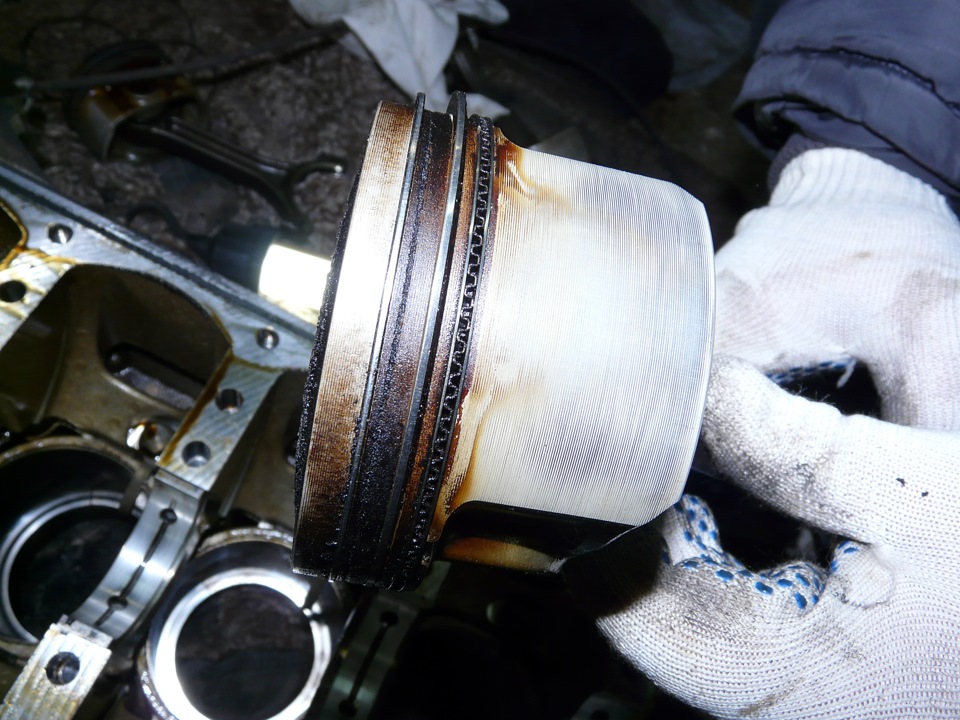

Страшные, грязные поршни с масляным нагаром. Кольца на славу лупили 10 лет, пора в утиль)

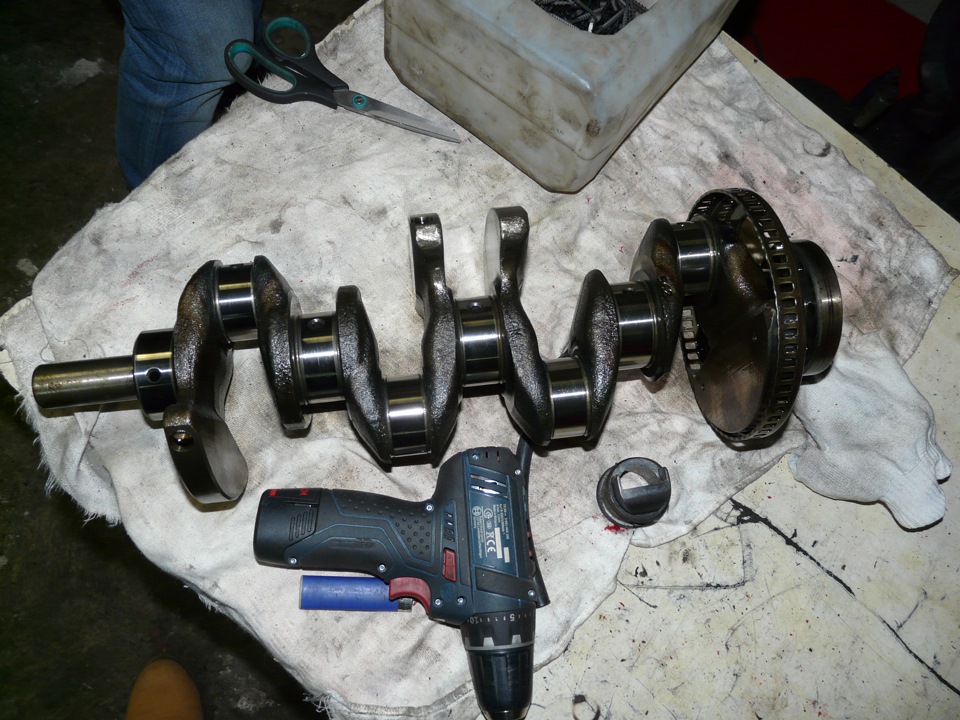

Шатунные вкладыши даже не видел, сразу полетели в помойку. Коленвал — живее всех живых.

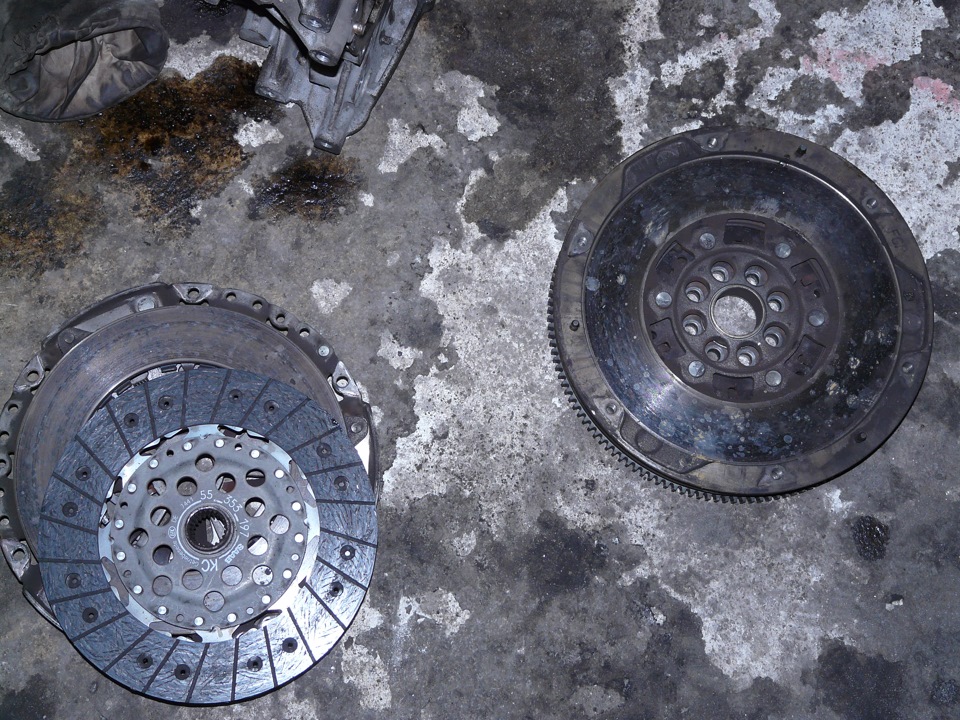

До кучи посмотрел на своё сцепление (1,5 года) — как будто и не ездил на нём. А я всегда думал, что у меня проблемы с техникой работы сцеплением О_о И немного убитый маховик. Но скорее жив, чем мертв.

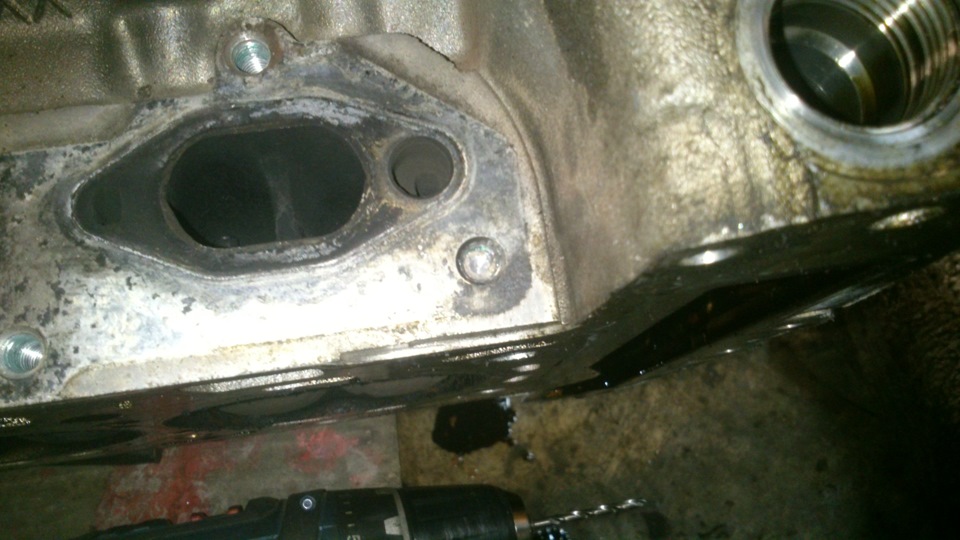

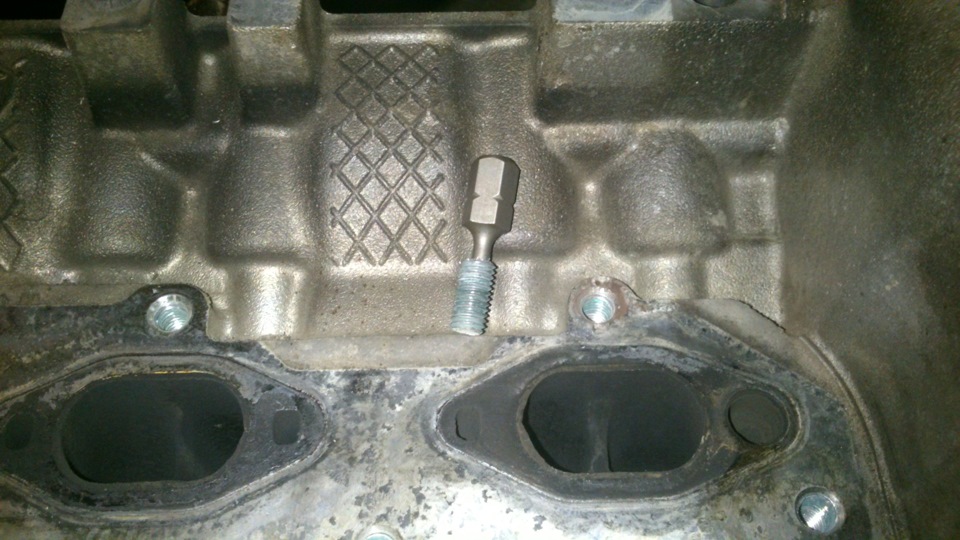

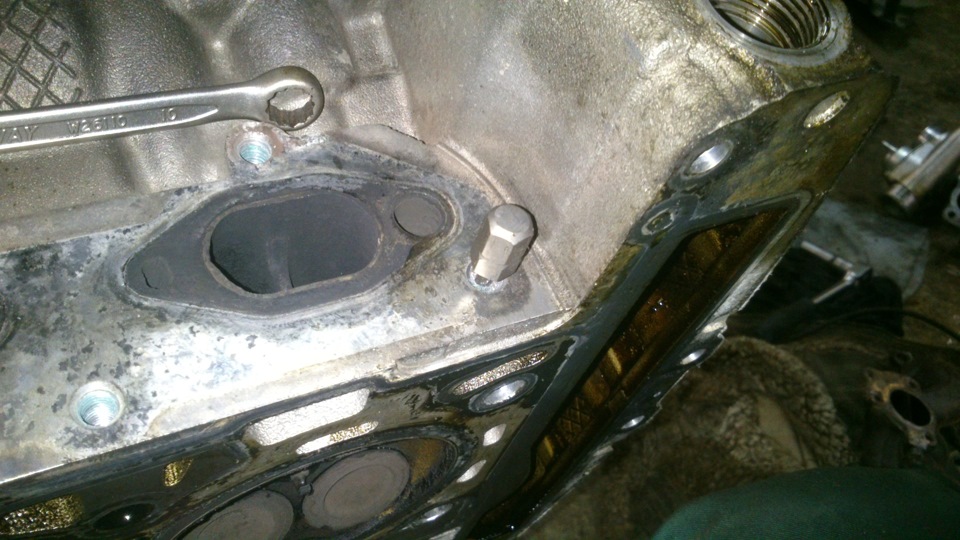

В процессе снятия выпускного коллектора обломалась одна шпилька. Гемор по выкручиванию:
В итоге, что мы имеем:
1. Всё хорошо! Ни эллипсов, ни задиров, ни прочей мотни. Всё, что нужно — в допуске, ещё поездим полетаем).
2. Лопнула передняя правая пружина. Я ещё умудрился так проездить, где-то неделю 😀
3. Лопнул впускной патрубок в месте крепления на турбину — мотор успел поесть дерьма, но немного — пронесло.
4. Стартер буквально развалился в руках.)
5. Генератор я сам попросил перебрать — свет в салоне иногда моргал.
6. Естественно, меняем все резинки/прокладки/жидкости, кроме тормозухи, до кучи — масло МКПП. Цены — в конце второго поста.
Вот, не так уж и страшен B207R, как его малюют. Ждём запчасти и катаемся по разборкам в поисках пружины и стартера. Теперь осталось всё почистить и собрать.
В качестве тизера ко второму посту:

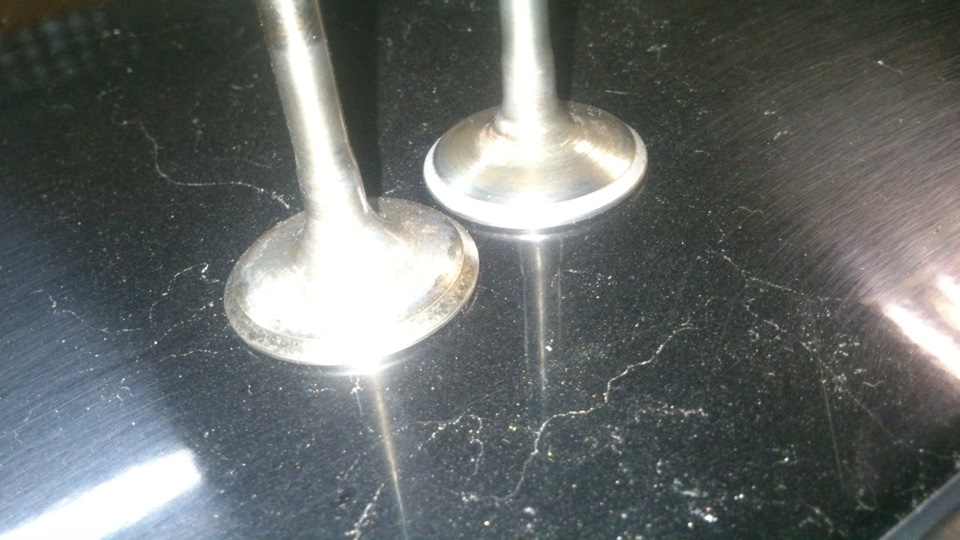

Клапан, отъездивший 10 лет и чистый, притёртый.
Новые шатунные вкладыши, оригинал GM.

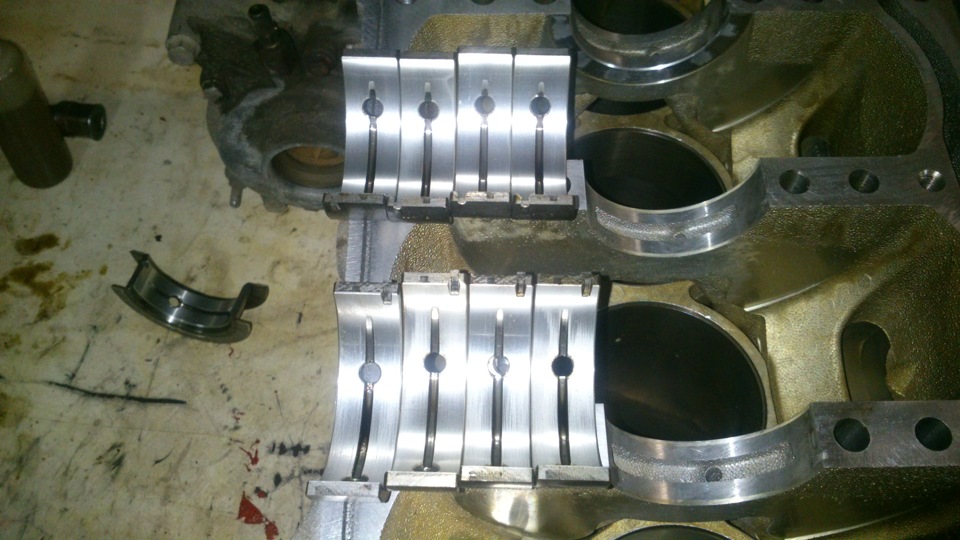

Наглядные различия между отбегавшими коренными вкладышами, и новыми.
Ну и хватит, для начала 🙂 Буду стараться написать следующий пост в ближайшее время.
А нужно ли перебирать двигатель?
Если вам в техцентре рекомендуют недорого перебрать изношенный движок (а это не менее 60 тысяч целковых!), не торопитесь соглашаться. Хотя бы потому, что в большинстве случаев мотор можно быстро вернуть к полноценной жизни за гораздо меньшие деньги, причем без его разборки.
Отечественные разработки в области высоких технологий всегда высоко ценились и ценятся во всем мире. А уж если дело доходит до их внедрения и промышленной реализации, то продвижение подобных инноваций просто обречено на успех. Наглядный пример тому — история создания специальных ремонтно-восстановительных составов (РВС), реанимирующих изношенные детали двигателей, а также узлы трансмиссии.
Разработчиками этих поистине уникальных препаратов являются сотрудники одного из российских научно-производственных объединений. Именно они в свое время предложили так называемую РВС-технологию восстановления деталей мотора и трансмиссии, выполняемую в режиме штатной эксплуатации автомобиля, то есть без разборки силового агрегата и коробки передач.
Результаты применения РВС оказались настолько эффектными и впечатляющими, что это произвело настоящий фурор в области мировой автосервисной индустрии. Представьте себе: вы заливаете в систему смазки изношенного двигателя особую микстуру и уже через несколько десятков километров пробега у мотора появляется второе дыхание — восстанавливается и выравнивается компрессия в цилиндрах, повышается до исходного нормативного значения мощность, снижается расход топлива, улучшается холодный пуск…
Стоит ли удивляться, что разработка наших ученых была сразу же принята на ура, а в Финляндии даже открылось совместное предприятие по выпуску восстановительных препаратов.
Впоследствии российские технологии были дополнены исследованиями европейских и японских ученых, и в настоящее время все эти наработки успешно реализует финская фирма RVS-master, выпускающая продукцию одноименной марки.
Но прежде чем мы расскажем об особенностях препаратов данного бренда, отметим некоторые важные аспекты действия ремонтно-восстановительных составов.
Один из них заключается в том, что методика восстановления, разработанная нашими и зарубежными специалистами, позволяет скомпенсировать износ, возникающий со временем в местах контакта пар трения.
Восстановление происходит в результате внедрения в металл особого компонента — шунгитового углерода, осаждаемого на изношенных поверхностях. Шунгитовый углерод обладает высокой активностью в окислительно-восстановительных реакциях и при нагреве (возникающем при трении) начинает проникать в глубину приповерхностного слоя металла, вызывая его упрочнение.
Именно этим объясняется ремонтно-восстановительный эффект составов RVS-master. Вырабатывают этот компонент из шунгитов и серпентинитов, специфичных углеродосодержащих пород, представляющих из себя необычные по структуре природные композитные материалы.
Они, как показывают исследования, обладают значительно лучшими физико-механическими свойствами, чем сталь или чугун, из которых изготавливается большинство деталей моторов и коробок передач.
Интересен сам процесс образования композитного металло-шунгито-углеродного слоя, происходящего в ходе восстановления. Этот слой формируется непосредственно при работе двигателя в местах локального контакта трущихся поверхностей деталей. В таких местах локально возникают высокие температуры (до 1 000° С и более), что активирует так называемые микрометаллургические процессы — микросхватывание, микросваривание и шаржирование. В результате происходит «приплавление» частиц состава RVS-master к кристаллической решетке поверхностного слоя металла.
Таким образом, на поверхностях трения образуется монокристаллическая стеклоподобная металлокомпозитная структура, оптимизирующая зазоры и износ. Такая структура обладает высокой термостойкостью, твердостью, пластичностью, стойкостью к термоудару, сохраняя при этом все полезные свойства металлов. Ее толщина зависит от энергии, выделяемой при трении, а также от количества РВС, осаждаемого в местах износа.
