Роботы-пылесосы с лидаром. Что такое лидар и зачем он нужен?
Лазерная навигация помогает роботу-пылесосу ориентироваться в помещениях со сложной планировкой и методично обрабатывать каждый участок пола, что положительно отражается на качестве уборки. Поэтому каждый уважающий себя производитель добавил в свою линейку модель с лидаром. За редким исключением, это роботы-пылесосы среднего и высокого класса. В рейтинге представлено 10 моделей с лазерной навигацией, различающихся по ценнику (от 20 до 50 тыс. руб.), техническим характеристикам и функциональным возможностям.
Что такое лидар?
Лидар (от англ. Light Detection and Ranging) или лазерный дальномер работает по тому же принципу, что и радар, но вместо радиоволн он использует световые волны. Вращаясь внутри башенки с прорезями, лидар зондирует пространство в горизонтальной плоскости на 360 градусов вокруг робота. Он посылает лазерный импульс и высчитывает время, затраченное на то, чтобы луч достиг объекта и отразился обратно, на основе чего и определяется расстояние до объекта. Полученные данные обрабатываются процессором, который строит систему координат окружающих объектов и на её основе рисует в приложении трёхмерную карту помещения.
Главное преимущество лидара – высокая точность измерений и независимость от освещённости объекта. Лазерный дальномер одинаково эффективно работает днём и ночью, на открытом пространстве и под мебелью. К недостаткам лазерной навигации можно отнести проблемы с распознаванием отражающих и прозрачных поверхностей (зеркала, стёкла, тюлевые занавески, хромированные ножки мебели и т. п.), а также быстрый износ подшипника вращающего механизма.
Roborock S6 MaxV
Roborock S6 MaxV – потенциальный новый флагман Xiaomi с инновационной системой навигации ReactiveAI, представленной тандемом лидара и стереоскопической камеры. За счёт этой системы робот распознаёт встречающиеся препятствия и определяет оптимальный алгоритм их обработки (обувь, собачьи миски и экскременты – объезжать, ножки стула – обработать вплотную и т. д.). Силы всасывания в 2500 Па хватает для сбора шерсти, песка и камней с ковров, со средним ворсом. А также в наличии продвинутая система влажной уборки с баком для воды и моющей шваброй, как у DEEBOT Ozmo 950. На одном заряде аккумулятора (5200 мАч) робот успевает обработать до 250 кв. м., после чего становится на подзарядку или возобновляет уборку. В продаже Roborock S6 MaxV должен появиться осенью 2020 с ориентировочным ценником в 750$.
GENIO LASER L800
Флагман GENIO – одна из самых сбалансированных моделей предыдущего поколения. В помощь лидару производитель укомплектовал робота гироскопом, подпружиненным бампером, ИК-сенсорами и боковым датчиком. Последний позволяет GENIO LASER L800 двигаться параллельно стене без постоянных «киваний» в сторону плинтуса. Интерактивность приложения на том же уровне, что и у более дорогого Roborock S6 MaxV. В процессе сухой уборки робот собирает шерсть турбощёткой и втягивает мусор в пылесборник объёмом 500 мл. Многоуровневая система фильтрации не позволяет вылетать наружу даже самым мелким пылинкам. Сила всасывания достигает 2700 Па. Аккумулятор соответствует мощности мотора – 5200 мАч. Для влажной уборки GENIO LASER L800 укомплектован отдельным модулем с баком на 240 мл и отсеком для мусора.
Proscenic M7 Pro
Робот-пылесос M7 Pro от бренда Proscenic обошёл многих именитых конкурентов и занял почётное второе место рейтинга. Не поднимая стоимость выше 45 тыс. руб., производитель укомплектовал M7 Pro мощным мотором на 2700 Па, топовым аккумулятором на 5200 мАч, зарядной базой и станцией самоочистки. По мере заполняемости пылесборника робот самостоятельно перекачивает собранный мусор в большой стационарный бункер, что максимально экономит время потребителю. Достаточно один раз поставить программу и раз в две недели менять одноразовые пакеты. С умными функциями у Proscenic M7 Pro тоже всё в порядке: Y-образная протирка пола, как в Okami U100, распознавание коврового покрытия, индивидуальная программа уборки для каждой комнаты и управление через голосовых помощников. Единственный недостаток – маленький резервуар для влажной уборки (110 мл).
Viomi V3
Ещё один робот с интерактивной картографией на базе лидара – можно делить квартиру на комнаты, очерчивать прямоугольные зоны, ставить запретные линии. Но главная особенность Viomi V3 – его богатая комплектация. Производитель предусмотрел отдельный модуль для каждого рабочего режима:
Аккумулятора ёмкостью 4900 мАч хватает на 170 минут автономной работы. Во время обработки ковров шум достигает 75 дБ.
Roborock S6 Pure
Обновленная версия Roborock S6 с пометкой Pure может похвастать доступным ценником при сохранении функционала исходной модели, и даже увеличенным баком для воды (180 мл). Единственный серьезный недостаток удешевления – отказ от фирменной шумоизоляции, из-за чего гул мотора достигает 75 дБ. Для навигации робота оборудовали хорошо узнаваемым Xiaomi-шным лидаром с оранжевыми прорезями. Через них он сканирует окружающее пространство на 360о и составляет интерактивную карту. В наличии плавающая турбощетка, надежная силиконовая метелка и бесщеточный мотор на 2000 Па. При обнаружении ковров Roborock автоматически повышает обороты, чтобы собрать больше грязи. Гладкие покрытия робот может не только пылесосить, но ещё протирать. Для этого под его днище крепится швабра с салфеткой. Вода подается прямотоком, поэтому без присмотра оставлять робота нельзя. Аккумулятор такой же, как у флагманских моделей Roborock, – 5200 мАч.
Eufy RoboVac L70 Hybrid
Шестое место занимает ещё одна качественная копия Roborock S6 – модель RoboVac L70 Hybrid от компании Eufy by Anker. По силе всасывания этот американский робот сопоставим с Lenovo X1 (2200 Па) и работает он почти так же тихо (не громче 57 дБ), но в отличие от китайского собрата, он умеет автоматически повышать обороты турбины при заезде на ковры (carpet boost). Другая положительная особенность RoboVac L70 Hybrid – качественная влажная уборка. Под лицевую крышку вставляется двухэтажный пылесборник, верхнюю часть которого занимает бак для воды. Из резервура вода поступает на салфетку под контролем электронасоса. А также в наличии подкладка под док-станцию, защищающая пол от протечек во время простоя робота. Аккумулятор у RoboVac L70 – один из лучших на рынке (литий-ионный на 5200 мАч). Но покупателю этот пылесос обойдётся на 20% дороже, чем Botvac D7 Connected, – 35 тыс. руб.
360 S6 Pro/S9
360 S6 Pro – это единственный робот в рейтинге, который вместо традиционных ИК-датчиков укомплектован УЗ-сенсорами, распознающими препятствия независимо от их цвета и прозрачности. Такое дополнение к лидару значительно повышает эффективность работы пылесоса ночью. Роботизированный помощник запоминает до 10 карт помещения, благодаря чему его удобно использовать в многоэтажных помещениях. Ещё одно достоинство 360 S6 Pro – батарея ёмкостью 5200 мАч, на заряде которой робот может безостановочно пылесосить в течение 3-часов. Для влажной уборки служит отдельный бак для воды, который вставляется под лицевую крышку рядом с пылесборником – самая удобная для обслуживания конструкция. Единственный минус этой модели – слабая звукоизоляция корпуса. Мотор у 360 S6 Pro такой же, как RoboVac L70 Hybrid (2200 Па), но шумит он гораздо сильнее – до 70 дБ.
iBoto Smart L920W Aqua
Робот вышедший вначале 2020 года от компании iBoto. При стоимости в 21-24 тыс. руб. Smart L920W Aqua может похвастать лазерной навигацией с картографией и делением помещения на небольшие участки, каждый из которых обрабатывается отдельно. Робот пылесосит пол и вытирает его влажной тряпкой, но из-за особенностей конструкции выполняет эти операции раздельно. Сухая уборка выполняется при помощи вакуумного мотора в 2000 Па, центральной и торцевых щёток. Для влажной протирки предназначен отдельный резервуар на 300 мл c электромагнитным дозатором. Из достоинств Smart L920W Aqua следует выделить небольшую высоту корпуса (80 мм с учётом лидара), которая позволяет iBoto проникать под диваны, кровати и в другие труднодоступные места. Наряду с автоматическим режимом, производитель сохранил на выбор пользователя удобные классические режимы – по спирали и вдоль стен.
NEATSVOR X600
Обладатели ковров со средним ворсом впервые могут почувствовать себя уверенно. Силы всасывания в 4000 Па хватит для втягивания в пылесборник шерсти, песка, застрявших в ворсинках крошек и любого другого мусора. Контактная обработка покрытия выполняется при помощи трёх щеток – двух боковых и одной центральной. Помимо глубокой очистки ковров, NEATSVOR X600 может делать и влажную уборку. Для этого в отсек под крышку нужно вставить совмещенный контейнер с баком на 350 мл и отсеком для пыли. Вакуумный мотор во время протирки отключается, но турбощетка продолжает забрасывать соринки в воздуховод. Обильность смачивания салфетки переключается в приложении. Планирование маршрута осуществляется посредством SLAM-навигации: NEATSVOR сканирует помещение лидаром, пылесосит и рисует карту одновременно. В интерактивные возможности входит деление карты на комнаты, установка целевых и запретных зон.
Alfawise V10 Max
Один из удачных клонов Xiaomi Mijia LDS, мало чем уступающий прародителю, а в чем-то и превосходящий его. В частности, Alfawise V10 Max укомплектовали не одной, а двумя торцевыми щетками, из-за чего эффективность уборки за один проход значительно возросла. А ещё производитель предусмотрел сменные рабочие блоки для разных поверхностей: блок прямого всасывания для линолеума и турбощетку для ковров. При заезде на ворсистые покрытия Alfawise автоматически повышает силу всасывания до 2200 Па. Для активации влажной уборки на место пылесборника нужно вставить бак для воды объемом 400 мл. Смачивание салфетки происходит через вмонтированные в днище форсунки. За картографию помещения отвечает тандем лидара и гироскопа. Пользователь может зонировать помещения и настраивать параметры уборки для индивидуально для каждой комнаты. Заряда аккумулятора в 4300 мАч хватает на обработку 130 кв.м.
Об авторе
Группа в ВК — vk.com/bestrobotinfo — пишите, бесплатно помогаю с выбором роботов пылесосов, консультирую.
О себе: 8 лет работал промоутером Mvideo. Большую часть времени представлял бренд Bork. Работал и с другими брендами. Интересуюсь техникой, в данный момент погрузился с головой в нишу роботов пылесосов, умного дома и все что с этим связано. Пишу обзоры, помогаю людям с выбором. Тестировал лично с десяток моделей роботов. Пишите, если есть вопросы по выбору робота пылесоса, умных розеток. Разбираюсь и в других гаджетах, но не так плотно.
Ремонт лидара робота-пылесоса Mi Robot Vacuum Cleaner
Где-то в начале работы одного интернет-магазина (не али, не джум, забыл даже название) были хорошие скидки, было это в конце февраля. И вот решил я бабёнкам свои подарок сделать к 8 марта — пылесос задарить, да не абы какой, а самый что ни на есть с мозгами. О, Пандао магазин, вспомнил. Хорошая была скидка, и обещали быстро доставить. Обманули, 17 марта забрал только.
Прикинулся я кузнецом и выковал ему русскую речь. Выковал не я, конечно, Нафаню заселил в сиё чудо заморское. Катался он и радовал домочадцев. А через полгодика захворал — периодически выскакивала ошибка лидара. Причём пропадала сама собой. Потом зачастила. А потом вовсе пропала на год. Чудо-техника, что тут скажешь.
И вот к полутора годам стажа лидар опять захандрил, без намёков на положительную динамику. Стал я экспериментировать. И заметил, что лидар не всегда стартует, а если стартует — то от руки и неохотно крутится. Бывал кузнецом, и хирургом сгожусь, чем чёрт не шутит.
Вскрыл (ищите видео в ТыТуп), покрутил без ремня — без заеданий и легко крутится, значит подклинивание исключается. На оси моторчика небольшой волосок накручен, но некритично. Снимаю лидар, снимаю мотор.

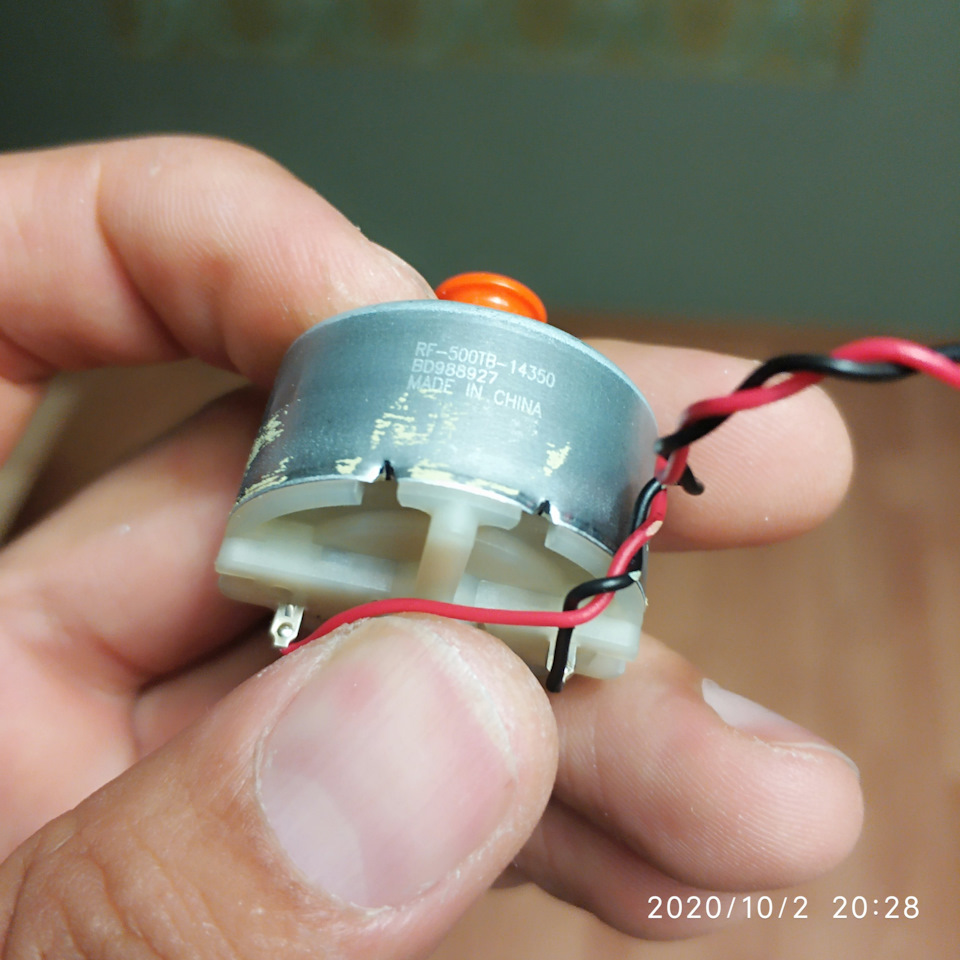

На просторах яндекса и гугла с точно такой же маркировкой не нашёл. RF-500TB-14350 — эксклюзив, ё-моё.
На авито были похожие и даже в городе, но так понял, что последние цифры всё же важны, не стал рисковать и пошёл ва-банк — вскрываю мотор. По периметру буквально 6 точек кернения кромки стакана, чтоб пластиковый щёточный узел не выпал. Еле отогнул, на совесть исполнено.

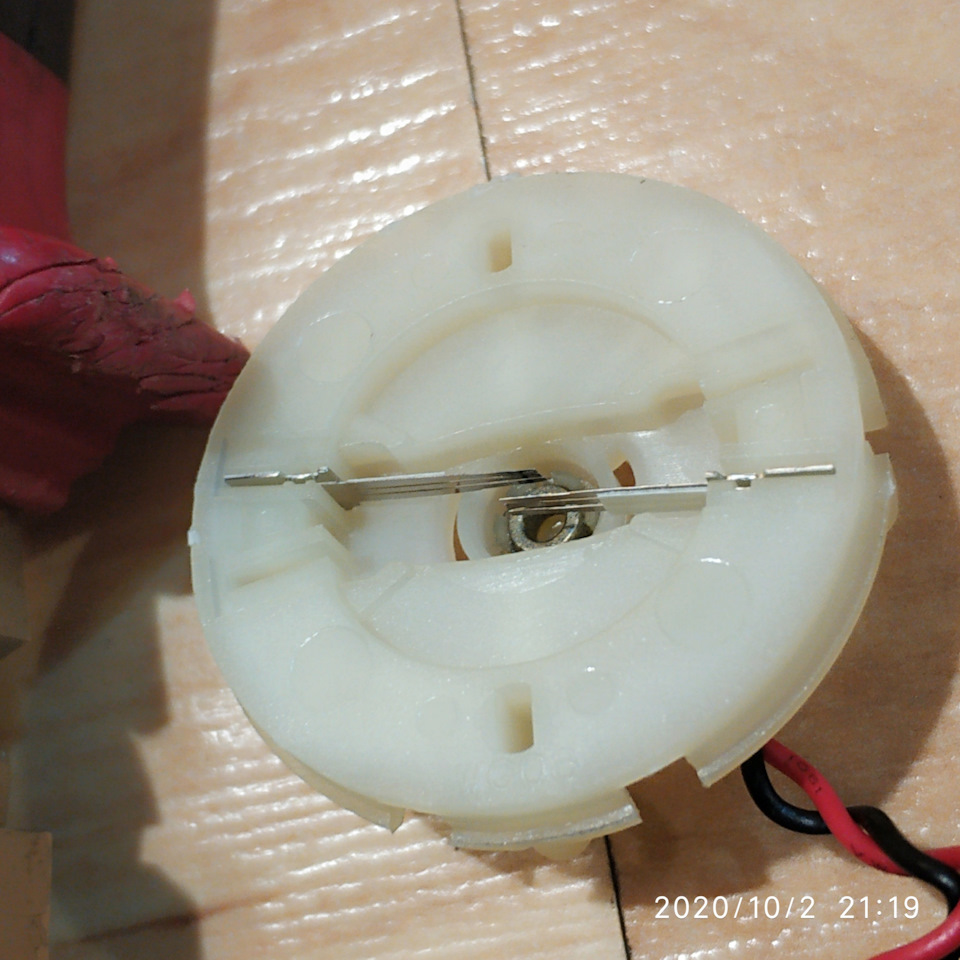

Вынул крышку (щёточный узел), внутри всё цело.
Беру мультиметр и промеряю сопротивление катушек (соединение треугольником, три контактных площадки на коллекторе — классика). И вот между двумя нахожу коротыш — 0,7 Ом с мелочью, тогда как в других двух положениях щупов было в районе 7,5 Ом.
Без вооружения глаз сложно что-то рассмотреть, но зазор между контактными площадками заметно меньше, чем у остальных двух. Аккуратно иголкой швейной поелозил в зазоре, дунул, как учил Амаяк Акопян и опять за тестер. Чудо произошло даже без «сим салабим ахалай махалай» — все измерения идентичны.
Самое непростое в этой кропотливой возне — вернуть щёточный узел на место. Т.к. коллектор с шайбой, то нужно аккуратно нежные пружинящие пластинки (щётки) накинуть на коллектор через эту шайбу.

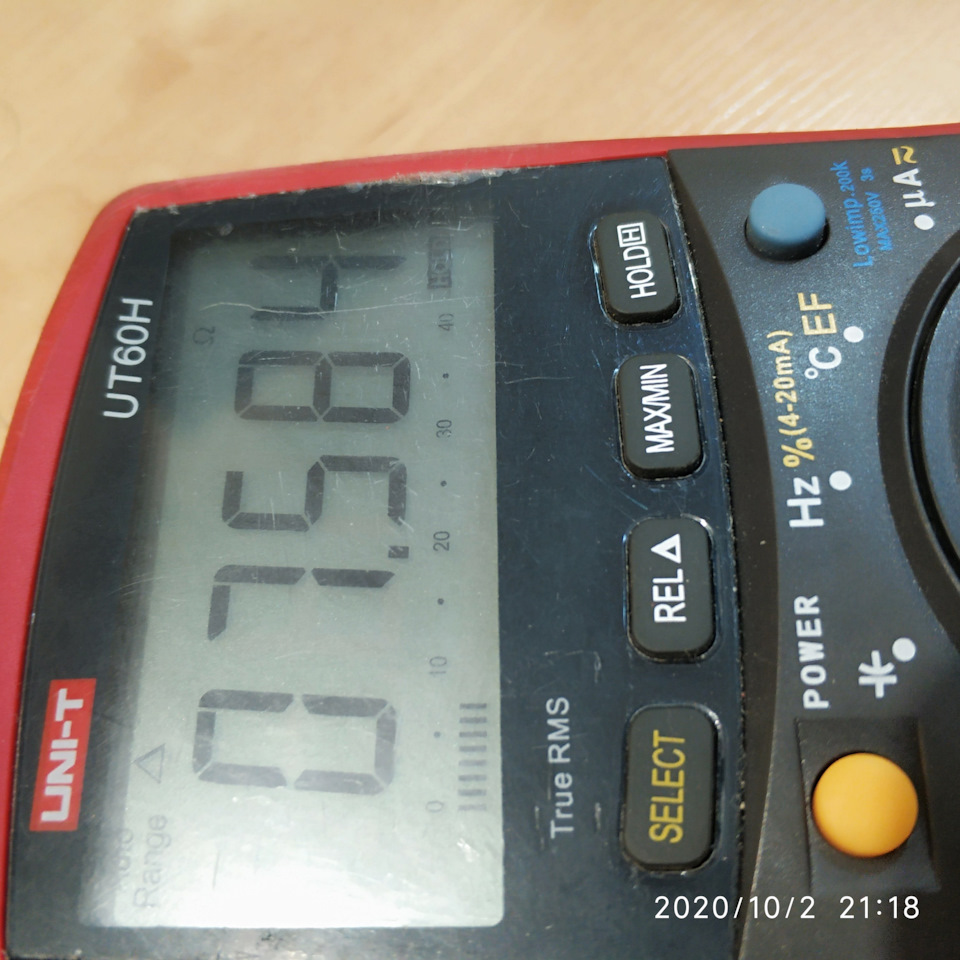

Вроде бы удалось. Контрольный прозвон со стороны разъёма — 7.9 Ом в любом положении ротора. Оптимизм заиграл красками.
Ставлю в лидар, лидар на место, даже не прикручиваю, запускаю — бинго, телега не только загудела-зашипела и забормотала, но и поехала трудиться. Быстренько остановил, вкрутил винты лидара, зафиксировал крышку, накладку.
Испытания временем и квадратными метрами началось.
Замена лидара в роботе-пылесосе Xiaomi
Электронные помощники от известного производителя из Китая стали довольно популярны среди российских покупателей. В модельной линейке бренда встречаются бюджетные устройства и варианты премиум сегмента, в том числе версии Сяоми с лидаром. Аппараты с лазерной навигацией неплохо справляются с очисткой пола от мусора и пыли, но пользователи часто жалуются на сбои в работе таких девайсов.
Одна из самых распространенных неполадок таких моделей – ошибка 1. Она означает неисправность лазерного дальномера. Недавно ко мне попал робот-пылесос Xiaomi с лидаром, модель Mi Roborock Sweep One, который упорно выдавал подобную ошибку и отказывался работать. После запуска аппарат пытается приступить к работе, но остается на месте, и озвучивает ошибку 1. Устройство предлагает повернуть лазерную головку лидара, чтобы убедиться, что она не заблокирована.
Я решил самостоятельно разобрать лидар пылесоса Xiaomi Roborock Sweep One и провести замену его мотора, который чаще всего является причиной неполадки. Некоторые навыки ремонта мелкой техники и необходимый инструмент у меня есть. Посмотрим, насколько легко сделать это, не прибегая к помощи сервисных центров.
Все свои действия по извлечению датчика я пошагово зафиксировал. Предлагаю вам посмотреть, что из этого вышло. При такой же проблеме можете воспользоваться моей инструкцией по ремонту лидара Xiaomi и попытаться устранить сбой самостоятельно, но для начала рассмотрим, почему датчик может выйти из строя.
Причины поломки лазерного дальномера
Большинство покупателей хотели бы знать, как предотвратить поломку LDS. Для этого важно понимать, какие действия могут привести к неисправности датчика.
Причины сбоев в работе лидара:
Продлить срок службы аппарата и мотора лазерного дальномера-лидара Xiaomi поможет соблюдение простых правил ухода за девайсом.
Ремонт лазерного датчика
Для замены LDS я подготовил рабочее место и необходимый инструмент. Предварительно удалил мусоросборник из корпуса, чтобы ничего не мешало манипуляциям, и приступил к ремонту лидара Xiaomi Roborock.
Разбор корпуса LDS
Сначала я снял переднюю верхнюю панель корпуса. Для этого понадобится небольшая отвертка или специальное приспособление. Панель присоединяется к корпусу девятью защелками.
Снимать её следует предельно осторожно, чтобы не повредить деталь. Аккуратно подсовываем под край панели отвертку и отсоединяем крепления.
С обратной стороны крышки можно увидеть девять защелок, с помощью которых она крепится к роботу-пылесосу.
Далее снимаем крышку мусоросборника. Для этого выкручиваем шесть саморезов, которые удерживают поворотные крепления панели.
Выкручиваем шесть винтов, которые крепят защитную крышку лидара. Три из них скрыты резиновыми заглушками, которые следует удалить, не повредив корпус. Для этого можно воспользоваться пинцетом. Снимаем крышку лазерного дальномера, под которой расположен его корпус.
Чтобы извлечь лидар, выкручиваем четыре удерживающих самореза. Теперь можно аккуратно снять датчик с корпуса.
Под лазерным дальномером виден разъем, с помощью которого лидар подключается к материнской плате.
Поломки датчика бывают разные. Не всегда требуется его замена целиком. Бывает достаточно снять некоторые компоненты и установить новые.
Замена двигателя
Далее я покажу, как можно заменить моторчик лидара Xiaomi Roborock. Чтобы его удалить, снимите приводящий ремень, выкрутите два самореза. Делать это нужно предельно осторожно, резьбу этих винтов легко сорвать.
Теперь отсоедините деталь от корпуса, открепив разъем. Будьте аккуратны, чтобы не повредить гнездо подключения мотора.
Дополнительно я снял верхнюю защитную крышку лидара, чтобы посмотреть, что у него внутри. Для этого открутил три винта, которые крепят крышку.
Внутренние элементы датчика также можно менять. Это касается и самого лазера, но для его переустановки требуются специальные навыки и знания. Сделать это неподготовленному пользователю будет непросто. Чтобы не возникло проблем с навигацией, рекомендую использовать только оригинальные запчасти.
После удаления нерабочего двигателя можно приступить к установке новой запчасти на лидар в обратном порядке.
Чистка мотора
Не всегда требуется замена деталей, чтобы починить лидар. Иногда дальномер перестает работать, но механизм его двигателя остается рабочим. В этом случае мотор можно отремонтировать.
Для этого нужно разобрать двигатель. На его верхней крышке расположены две маленькие металлические щетки. Со временем они загрязняются и засоряются, что ухудшает контакт с рабочими элементами. Всю конструкцию нужно продуть и прочистить, уделяя особое внимание щеткам.
После очистки можно установить механизм назад. Неспециалистам проделать такую работу в домашних условиях будет сложно. Для этого понадобятся специальные приспособления.
Если вы все-таки решились почистить мотор, воспользуйтесь составленным мной руководством.
Если процедура прошла удачно, и лазерный дальномер заработал, вы продлите срок службы датчика на ближайшие полгода. Для поддержания работоспособности лидара, чистку двигателя рекомендуется проводить один раз в шесть месяцев.
Такой способ не является панацеей. Из 10 роботов прочистка щеток вернет к работе 2 устройства. Самостоятельно справиться с таким ремонтом смогут не все пользователи. Работа требует специального оборудования и навыков, точности и аккуратности. Восстановление работоспособности робота-пылесоса не гарантировано.
Что такое лидар в роботе-пылесосе?
Популярность роботов-пылесосов неимоверно растёт с каждым годом. А с ней возникает и потребность новых функций. Так, сегодня покупатели рассматривают для покупки модели с лидаром. Приборы с лазерной навигацией и возможностью построения и запоминания карт уборки стоят дороже, но существенно облегчают жизнь человеку.
Для чего нужен лидар в роботах-пылесосах?
Большинство известных компаний сегодня произвели хотя бы по одной модели с лазерным дальномером в комплекте. Их стоимость достаточно высока и начинается от 17 тысяч рублей, но это не останавливает от приобретения любителей настоящего комфорта.
Визуально лидар представляет собой небольшую башенку на корпусе робота-пылесоса.
Это и есть тот самый лазерный дальномер, о котором говорят производители. Принцип их работы довольно прост. Пылесос отправляет в пространство световые импульсы и рассчитывает время, за которое они достигнут препятствия. Это позволяет устройству определить точное расстояние до предметов мебели, стен и различных препятствий.
Полученные данные позволяют составить подробную карту помещения и выбрать оптимальные маршруты уборки. Гигиенические процедуры становятся чёткими и быстрыми, без лишних телодвижений прибора.
Кроме того, лидар вращается в горизонтальной плоскости и осматривает помещение ежесекундно на 360 градусов.
Современные роботы с лидаром ориентируются в пространстве и днём, и ночью. Они отлично определяются в комнате, в соотношении с пылесосами, оснащёнными камерами. При качественном обслуживании и своевременной замене деталей такое устройство прослужит три и более лет.
У лидара есть существенный минус — он не видит отражающих поверхностей. Если в комнате установлен шкаф с отражающими створками или зеркало в пол, он его не определит. Также не отмечаются в маршруте хромированные ножки мебели (к примеру, стульев или кухонного стола), что крайне неудобно. Однако с этой особенностью придётся смириться.
Популярные модели пылесосов с лидаром
Мы сделали небольшую подборку рейтинговых на сегодняшний день моделей роботов, оснащённых лазерным дальномером. Каждая из них получила множество хвалебных отзывов и рецензий на специальных сайтах и в опросниках производителей.
Roborock S6 MaxV
Флагманский экземпляр от Xiaomi, который ворвался на рынок бытовой техники в прошлом году. Его особенность заключается в одновременной работе лидара и камеры. Это не только позволяет распознавать предметы и препятствия на пути робота, но и следить за домом в ваше отсутствие, если устройство синхронизировано со смартфоном или планшетом.
Эксперты отмечают высокую функциональность, возможность влажной и сухой уборки, а также отличные технические характеристики. Но стоимость — около 55 тысяч рублей.
Xbot L7 Pro
Новинка на отечественном рынке. Совмещает в себе функционал для сухой и влажной чистки помещения. Он обладает многозадачностью пылесосов премиальных марок. При этом стоимость варьируется в пределах 50 тысяч рублей.
Очень удобно, что в этом роботе сохраняются маршруты уборки. Допускается использование повторно в следующий раз. Ёмкая батарея, бесшумность и дистанционное управление ещё более облегчают задачу по уборке квартиры.
Ecovacs Deebot Ozmo T8 AIVI
Флагманская модель с функционалом, практически полностью повторяющим лидера рейтинга. Он оснащён и лидаром, и камерой, отлично ориентируется в пространстве и грамотно составляет маршруты уборки.
Из минусов только высокая стоимость. Она начинается от 65 тысяч рублей, но предполагает удорожание. К примеру, если дополнительно купить станцию для самоочистки, цена вырастет до 80 тысяч рублей.
Okami U100 Laser
Хорошие технические характеристики за меньшую стоимость. Модель появилась на рынке два года назад и обладает функционалом премиальных марок. При этом цена на робота варьируется в пределах 43 тысяч рублей. Подходит для совмещённой уборки, управляется с мобильного приложения и регулируется мощность всасывания.
Большим плюсом считается докомплект в виде УФ-лампы. Она обеззараживает вымытые поверхности.
Genio Laser L800
Флагманская модель в линейке компании, увидевшая свет в 2020 году. Стоимость начинается от 35 тысяч рублей. За эти деньги производитель предлагает широкий функционал, автоматизированное управление через мобильное приложение или с помощью дистанционного пульта.
Подходит для влажной и сухой чистки поверхностей.
Современные модели роботов-пылесосов с датчиками и усовершенствованными щётками сильно облегчают жизнь и берут на себя задачу по уборке квартиры.
