Виды адаптивных систем
Большое количество аварий на дорогах в ночное время суток происходит из-за плохой освещенности. Водители не видят препятствия на дороге, точный радиус поворота, движущихся пешеходов или велосипедистов. Все это приводит к опасным ситуациям и увеличивает вероятность аварии. Чтобы справиться с проблемой, производители разработали умные фары. В зависимости от конструктивных особенностей и принципа работы различают два основных вида решений:
Несмотря на разные названия и конструктивные отличия, оба решения имеют похожий функционал.
Система AFS
Прообразом современной системы адаптивного освещения стала система «AFS» (Advanced Frontlighting System с анг. — система адаптивного освещения поворотов). Данная система предусматривает неподвижность фар, при этом пучок света корректируется поворотом светового блока, который приводит в движение — точный шаговый электродвигатель. Эта система универсальна и легко адаптируется под европейские, японские и корейские автомобили. Статистика неумолима — авто, оснащенные адаптивной системой освещения в три раза реже, попадают в ДТП, по сравнению с аналогичными автомобилями лишенными этой системы. Такая статистика является главным аргументом в пользу адаптивных фар благодаря которому большинство ведущих производителей стараются интегрировать эту систему уже в базовой комплектации своих авто.
Что значит надпись AFS OFF?
Надпись AFS OFF на приборной панели говорит о том, что адаптивная работа фар отключена. Если система намеренно не выключалась, необходимо повторно активировать функцию и уведомление пропадет. Если не помогло, то причины, почему появляется AFS OFF могут быть связаны с неисправностями:
При возникновении подобной неисправности для начала стоит детально изучить инструкцию по эксплуатации автомобиля, если решение не найдено – обратиться в сервис за диагностикой.
Ну вот появилось немного времени, напишу немного об установке адаптивного ксенона.
Заимев две огромные коробочки в которых лежали европейские адаптивные фары с голубоватыми линзами все и думал как их установить. Ну вот и выдался вечерок, с радостью содрал бампер. Снял фары, аккуратно запаковал и отправил, что бы, не было обратного пути )))
И оказывается не зря это сделал, так бы наверное не хватило терпения. Но не обо всем сразу.
В общем, при наличии одинаковых фишечек и внешне одинаковых блоков имеется совсем разная логика работы между автомобилями с адаптивным и обычным ксеноном. А конкретнее
при обычном ксеноне, углом наклона фар управляет блок стоящий на крыле и по проводам идет сразу питание на моторчики фар, в адаптивном же варианте, по этим проводочкам идёт питание для блоков управления поворотом и наклона фары, которые стоя прямо на фаре получают информацию от блока, который слушает шину, кстати, связь идет по тем проводам, которые используются для измерения положения наклона в обычном ксеноне, т.е. просто воткнуть фары и прописать техом не получится.
Такая попытка привела к тому, что горят ошибки по повороту фар и можно налететь еще на пару неприятностей. Я даже расстроился, что фары вроде как включились, но на дальний только центральная секция загорается, а створка ксенона не переключается… В общем весь грустный и расстроенный приехал домой и взялся за схемы и мануалы в итоге выяснил следующее.
РАЗНИЦЫ:
Для машин с адаптивным ксеноном и без оного отличаются блоки управления, AHL и AFL внешне одинаковые коробочки и распиновка проводов, для адаптивного ксенона не хватает двух проводочком от UEC до тех же проводов которые идут к фарам. прошу заметить, что а АМЕРИКАНСКОЙ версии есть еще отличие по проводкам, ибо там есть DRL и доп свет в краях фар.

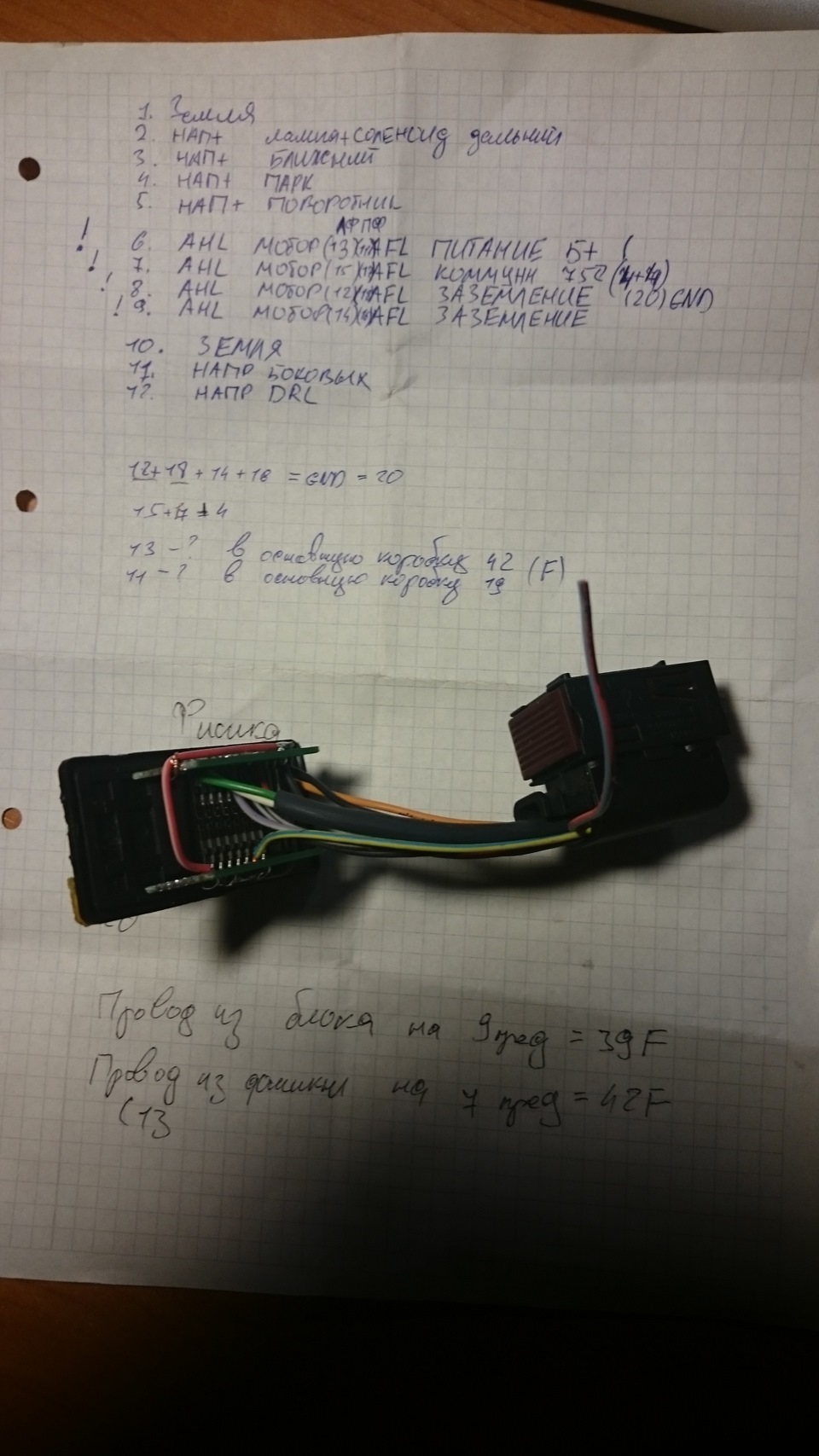

Ну так вот узнав все это, был найден блок, для управления фарами, а в связи нежеланием резать родную проводку, решеной было сделать переходник, отключив который можно ставить обратно родные фары. Для этого был разрезан родной блочок управления и в него впаяна макетная платка, на которой и сделал переходник, фишка была куплена отдельно, оказывается, достаточно трудно найти, обычно имеется у тех кто продает этот блок AFL или AHL, ну так вот спаяв это все воедино, собралось обратно, и прописалось техом и радости не было предела.
Потом тестовая конструкция была уже заизалирована и герметизиована, и, теперь так и стоит в машине.
В общем, если кто-то решит поставить адаптив, на авто в котором его не было, будет достаточно просто, если к этому вопросу правильно подготовиться. Ну и думаю на фото видна разница, ради которой хотя бы можно было это сделать. Ах да чуть не забыл, даже на фото новый фары, уже в пленке )
Адаптивный ксенон
Скорее всего, каждый автомобилист мечтает оборудовать свою машину ксеноновыми фарами. Если они уже есть, объектом мечтаний становится адаптивный ксенон.
Конечно, стандартные ксеноновые фары можно установить и самостоятельно. К сожалению, этого не скажешь об адаптивном ксеноне. Здесь потребуется гораздо больше знаний. Поэтому для осуществления этой операции лучше обратиться к специалистам.
Что такое адаптивный ксенон? В его основе лежат те же линзы, вместе со специальной газоразрядной лампой. Правда, эта конструкция имеет собственное отличие. Адаптивный ксенон связан с поворотным датчиком руля, что позволяет ему совершать повороты. Это дает световому пучку развернуться вместе с разворотом руля.
Зачем нужна эта технология?
Поворот лампы улучшает видимость, что снижает вероятность возникновения аварийной ситуации на дороге.
Рассмотрим ситуацию на конкретном примере. Вы подъехали ночью к повороту. На автомобиле установлены стандартные галогеновые фары, хотя ситуация аналогична и в случае ксеноновых.
Ваши фары будут светить строго прямо. Даже если вы включите противотуманный режим, немного рассеивающий свет, вы все-равно не сможете увидеть того, что происходит за поворотом. Вы будете вынуждены сбросить скорость и выглянуть за поворот.
Теперь представим, что в этой же ситуации на нашем автомобиле имеются фары с адаптивным ксеноном. Фары развернутся вместе с рулем, что позволит при начале поворота уже видеть его извив. Во-первых, вы сможете получить удовольствие от наблюдения видимой области проезжей части, во-вторых, у вас будет время на маневр в случае появления пешехода или автомобиля.
Поэтому адаптивный ксенон может быть очень полезен.
Разумеется, такие фары были изобретены уже давно. Однако ранее цена на них была довольно высока, что делала их доступными лишь для обладателей автомобилей класса люкс.
Адаптивный ксенон также представлен в нескольких разновидностях, подобно стандартным газоразрядным лампам. Есть ближний ксенон, а также биксенон, который позволяет освещать как ближние, так и дальние расстояния.
Конечно, фары вы можете приобрести в любом автомагазине самостоятельно. Однако для их монтажа необходим специалист, который соединит поворотный механизм фар и рулевым колесом. Это нужно для того, чтобы фонари поворачивались синхронно с рулем. Лишь в этом случае адаптивный ксенон сможет показать свою эффективность в полной мере.
Установили штатные фары с адаптивным ксеноном Skoda Octavia FL
На днях установили полный комплект штатного адаптивного ксенона.
Кто не знает, что такое адаптивный ксенон:
Это система активного освещения поворотов. В зависимости от угла поворота рулевого колеса, линзы меняют угол своего свечения. Другими словами, фары следуют за рулем.
Разные углы поворота создают преимущество в освещении поворота. Модуль освещения внутренней стороны поворота поворачивается на угол в два раза больший, чем модуль освещения внешней стороны поворота. Таким образом достигается максимально возможная ширина освещения при равномерном распределении света.
Комплект полностью заводской – все пины, проводочки, гофры и т.д. Все установлено в строгом соответствии с предписаниями ELSA.
Комплект состоит из:
— Фар, ламп, блоков розжига;
— Блока управления AFS.
— Датчиков на переднюю и заднюю ось (анализируют загруженность автомобиля и обеспечивают данные для работы автокорректора).
— 100500 пинов, разъемов, проводов 🙂
Блок AFS (Advanced Frontlighting System) – это блок управления, который отвечает за адаптивный свет. По шине CAN он получает множество информации от других блоков, а именно:
— Текущая скорость. Адаптивный свет работает только при скорости свыше 15 км/ч.
— Угол поворота рулевого колеса.
— Информация от блока ESP. Если, в результате анализа, блок видит срабатывание ESP, и, соответственно, рулежка может не совпадать с тем, куда хочет повернуть водитель, блок может принять решение отключить адаптивный свет.
— Анализ датчика дождя/работы дворников. Если блок видит сильный дождь, он может ограничить угол поворота линз, чтобы не слепить встречных водителей.
Конечно, нюансов при установке масса. Основной проблемой является тот факт, что нигде нет описания кодирования блока AFS. Такой информации в ELSA, ествественно, нет — она предлагает делать это через он-лайн. Инфы на форумах мало – в основном, кодировки для VW, и они, все-таки, отличаются. Но мы были бы не мы, если бы не разобрались – 2 дня фундаментального изучения мат.части — и все получилось. Если кому понадобится, пишите личку, постараюсь поделиться наработками.
Прикрепляю видео работы фар в режиме тестирования и пару фоток.
Адаптивные фары: что это, как работают, плюсы и минусы
Устройство головного освещения автомобиля — это один из важнейших элементов системы пассивной безопасности транспортного средства. Современные машины все более активно комплектуются передовыми технологиями, это касается и системы устройства света фар. Наиболее продвинутой на сегодняшний день считается система адаптивного механизма работы головного освещения авто.
Оглавление:
Что такое адаптивные фары
Несмотря на достаточно давнюю историю создания, адаптивными фарами оборудуется довольно небольшой процент автомобилей, чаще всего это премиальные марки, либо экземпляры в топовых комплектациях. В основном это представители немецкого, японского и корейского производства.
Адаптивные фары предназначены для освещения наиболее необходимого пространства впереди автомобиля в зависимости от дорожной ситуации. Однако для реализации такой функции требуется серьезное и достаточно дорогостоящее оборудование. Поэтому элементы адаптивной фары имеют конструкцию, отличающуюся от простого осветительного оборудования. Соединив все эти элементы воедино, создателям удалось максимального эффективно использовать осветительное оборудование авто.
Устройство адаптивных фар
Адаптивные фары представляют собой комплекс оборудования, включающий в себя:
Устройство адаптивной фары
Сами блоки фар оборудованы исключительно линзованной оптикой, так как рефлекторные отражатели не способны выдавать контролируемый исходящий световой поток. В линзу могут быть установлены как ксеноновые, так и диодные лампы. Галогеновые источники света не практикуются.
Еще несколько лет назад преимущество отдавалось ксенону, однако в последние годы перевес склонился на сторону диодов. По мнению автопроизводителей, такой свет имеет более яркое свечение и более комфортно воспринимается глазом человека.
Вне зависимости от источника света, как ближний, так и дальний пучок находятся в одной линзе, а переключение между режимами происходит за счет специальной шторки.
Двигатели адаптивной установки также вмонтированы в блок фары, они путем механических передвижения линзы в различные стороны создают эффект активно изменяющегося направления светового потока.
Датчики — они же камеры слежения за дорожной обстановкой, передают информацию в блоки управления, которые «дают команду» на изменение направления пучка света.
Свет из адаптивных фар регулируется в зависимости от окружающей обстановки вокруг автомобиля, которая улавливается специальной камерой
Как работают адаптивные фары
Самопроизвольное или анархичное перемещение пучка света не имело бы ни какого смысла. Поэтому главный принцип работы адаптивных фар состоит в изменении освещаемого пространства в зависимости от направления движения авто, а также от угла поворота рулевой колонки.
Принцип работы адаптивных фар автомобиля
Максимальную пользу адаптивные фары приносят:
Пример работы адаптивных фар: уловив препятствие в виде пешехода на дороге, они осветили и его, и дорогу
Во всех вышеуказанных дорожных ситуациях, фары, меняя угол поворота, освещают лишь полезное для водителя пространство. В некоторых автомобилях предусмотрена возможность самостоятельного включения дополнительных световых приборов (если ими оборудовано авто) при поворотах свыше 90 градусов. В таких случаях световой пучок будто бы заглядывает за поворот, или как говорят «за угол».
Вместе с тем, угол, на который возможен поворот линзы, строго ограничен техникой. В горизонтальном направлении он не превышает 16 градусов, по вертикали — 10. При этом обе фары машины изменяют градус не синхронно. Так, при движении машины с правым поворотом, ближняя к повороту фара изменит градус на все 15, тогда как другая только на 7-8.
В таком положении фар при осуществлении маневра для водителя будет максимально освещена правая обочина, а также часть дорожного полотна, устремляющаяся в поворот.
Сравнение работы обычных фар и адаптивных фар на поворотах
Аналогичная ситуация будет возникать и в случае изменения направления авто в противоположную сторону.
Этот же принцип работы адаптивных фар будет действовать и при изменении положения авто в вертикальной плоскости. Так при подъеме в гору, фары устремятся кверху, с целью осветить как можно больший отрезок пути. При спуске с горки, линзы слегка опустятся книзу.
При попадании на ухабистый отрезок дороги, фары не будут хаотично двигаться вверх и вниз, в таком случае они будут освещать дорогу относительно наиболее ровного участка поверхности.
Работа адаптивных фар по спусках и подъемах относительно других автомобилей
При попадании машины в занос техника также заблокирует поворотные механизмы, чтобы не мешать водителю выбраться и без того не самой приятной ситуации.
Кроме этого, адаптивные фары самостоятельно определяют момент, когда имеется необходимость переключить ближний свет на дальний и наоборот. В городе фары могут изменять плотность светового пучка, а также добавить освещения правой стороне, с целью наибольшего контроля за возможным появлением пешеходов.
Принцип работы адаптивных фар в зависимости от скорости передвижений и условий поездки
При приведении в действие функции стеклоочистки, пучки света автоматически на период этой процедуры будут опущены электроникой книзу.
Помимо неоценимой помощи водителю авто, оборудованном «умным» светом, разработчики позаботились и о других автомобилистах. Находясь на трассе или в городе, свет настроен таким образом, чтобы не слепить водителей встречного транспорта, вовремя переключить ближний свет, а если потребуется, то и отвернуть основной пучок в противоположную сторону. Естественно, что не в ущерб хозяину.
Плюсы и минусы адаптивных фар
Исследовав устройство, а также принципы работы адаптивных фар, можно смело утверждать, что положительных качеств в них гораздо больше нежели отрицательных.
Основной задачей при создании такого света было обеспечить максимальную безопасность водителя и пассажиров в условиях ограниченной видимости. С этой целью разработчики справились на 100%.
В сравнении с обычным световым оборудованием, владельцы «умных» фар имеют меньший процент попадания в ДТП в среднем на 40%. Данные цифры подтверждены на основании официальной статистики. Наиболее безопасны адаптивные фары и для других участников дорожного движения (встречный транспорт, пешеходы).
Наличие адаптивной оптики позволяет водителю передвигаться в более комфортных условиях, что особенно актуально на дальних расстояниях. Освещение слепых зон и участков дает возможность автолюбителю управлять авто без лишнего напряжения для глаз. Присутствие электронных помощников также не потребует лишних движений на постоянное переключение световыми режимами.
В целом, адаптивный свет лучше справляется с негативными погодными явлениями (снег, дождь, туман, сумерки).
Сравнение освещения адаптивными фарами и обычными (область пунктиром)
Наличие адаптивных фар само по себе придает статуса автомобилю, выделяет его из общего потока, обеспечивает привлекательный внешний вид.
Обратной стороной медали будет высокая стоимость содержания и обслуживания таких фар. Как известно, более сложные механизмы являются менее надежными, в связи с чем требуют пристального внимания и аккуратного использования.
Из отзывов владельцев следует, что даже незначительные сбои в системе работы фар, делают невозможным их эффективное использование. Такие проблемы также чреваты постоянным появлением ошибок на дисплее приборной панели, а выход из строя отдельной детали может повлиять на замену целого элемента.
Электронные блоки управления, установленные в подкапотном пространстве более подвержены влиянию влаги, перепадам температуры.
Но в целом, водители, которые на первое место ставят комфорт и безопасность, высоко ценят наличие такой продвинутой системы безопасности автомобиля. Порою экономия на собственной безопасности может сыграть злую шутку. Поэтому, имея возможность приобрести автомобиль с установленными на нем адаптивными фарами, не стоит себе отказывать в этом.
Более того, возможности адаптивных фар продолжают увеличиваться, уже сейчас некоторые дорогостоящие модели наделены световым оборудованием, интегрированным с компьютером авто, который способен различать опасности на дороге и предупреждать водителя, подавая различные сигналы.
