Что значит кнопка memok на материнской плате

MemOK на материнской плате — что это за кнопка? (ASUS)

Привет друзья. Данная небольшая статья опишет предназначение технологии MemOK, которую могут содержать материнки компании ASUS.

MemOK на материнской плате — что это за кнопка? (ASUS)

Сразу короткий ответ: позволяет оптимизировать параметры работы оперативной памяти при возникновении проблем (например после разгона, когда разные модули).

Внимание: возможно эффект будет только при нажатии и удерживании несколько секунд.

Нажатие кнопки автоматически настраивает настройки таймингов, частоты, напряжения, а также некоторых других опций. Может помочь при конфликте модулей памяти разных производителей.

Кнопка часто расположена возле разьемов оперативки (DIMM). Например содержит плата Asus P8Z77-Vpro, ASUS GRYPHON Z87.

Использование

Когда компьютер не запускается, отсутствует изображение на дисплее, также может гореть светодиод возле оперативки — тогда выключите ПК (не из розетки), нажмите кнопку, через пару секунд включите компьютер. PS: из розетки можно выключить, чтобы ПК вообще выключился, после — обратно подсоедините в розетку, нажмите MemOK.

MemOK может помочь при установленных планках разных характеристик/производителей, однако при наличии битых чипов памяти — функция бессильна (необходимо заменить планку оперативки).

Заключение

Источник

Обзор и тестирование материнской платы ASUS Prime Z370-A (страница 2)

О дизайне PCB

Обычно ASUS использует несколько фабричных дизайнов печатной платы для нескольких вариаций. PRIME Z370-A – не исключение. На его основе выпускается сразу три модели. Конечно, не стоит ждать от платы премиальных бонусов, тут все обыденно и прогнозируемо, правда, несколько приятных моментов нельзя не отметить.

реклама

Кнопка MemOK! задействуется в случае невозможности силами материнской платы стартовать с модулями памяти, либо, когда настройки таймингов не подходят для успешного прохождения POST. Увидели, что плата стопорится на Dram Led – зажмите MemOK! до того момента, пока плата не сбросит нестабильные настройки для памяти.

Рядом расположена кнопка включения, что нехарактерно для данного класса материнок. Кнопка без подсветки.

Быстро оценить проблему при старте помогут светодиодные индикаторы процессора, памяти, видеокарты. Желтый светодиод загорается в последнюю очередь, когда плата переходит в режим загрузки системы.

Система питания состоит из 10 фаз. ASP1400BT управляет всеми по схеме драйверов-удвоителей. На процессор подается питание с 4 фаз, которые после драйверов превращаются в 8 фаз. Еще пара фаз питается от того же шим-контроллера и снабжает графическое ядро при его наличии. Схема питания соответствует стандартной рекомендации Intel.

Об интересном

реклама

На PRIME Z370-A стоят RGB светодиоды, и они сосредоточены в одном месте: с правого торца рядом с разъемом питания ATX. Режимы работы и настройки привычные для продукции ASUS. К сожалению разделить их нельзя, к тому же многие не знают как их потушить когда система выключена. Дам небольшой совет.

Заходите в BIOS – Advanced – APM Configuration и включаете ErP Ready в положение S4+S5.

На плате есть разъем для подключения внешней помпы, рассчитанный до 2А. Управляется он как из BIOS, так и из фирменного ПО. К сожалению, привязать управление к какому-нибудь датчику нельзя, он автоматически считывает температуру с процессора.

1 разъем для светодиодных лент – неуправляемые, в том смысле, что в последнее время производители развели 2 типа: первый для обыкновенных лент с +12В, второй для +5 и адресно-управляемых лент. Любые ленты приобретаются отдельно. Удлинителей в комплекте нет.

Задняя панель выглядит пустоватой. Не хватает привычной технологии обновления и сброса BIOS от ASUS. Первый придется обновлять на уже запущенной системе, а сброс – по-старинке, перемычкой.

Система охлаждения

Основной нагрев происходит в области VRM, сбоку от разъема процессора. Там сосредоточены фазы питания. Верхний радиатор менее нагружен, и разница температур составляет от 10 до 15С.

Оба радиатора работают независимо друг от друга. Никаких соединений из тепловых трубок не предусмотрено. По качеству контакта все в порядке, подложены термопрокладки и радиаторы закреплены винтами.

реклама

PCH охлаждается вместе с SSD. Верхний SSD с интерфейсом PCIe теоретически должен охлаждаться воздухом от куллера. Нижний, общим радиатором с PCH через термопрокладку. Есть один нюанс. Чтобы установить SSD придется вытаскивать видеокарту, т.к. один из винтов расположен аккуратно под ней.

Источник

Что такое memok на материнской плате

Чаще всего данную кнопку можно найти на материнских платах фирмы Asus, хотя также бывает и у других. Расположена она, как правило, недалеко от разъемов оперативной памяти. И это неспроста.

Что это за кнопка, для чего нужна и когда может пригодится вы узнаете в сегодняшней статье.

Для чего нужна?

Присутствие кнопки MemOk на материнской плате свидетельствует о наличии специального средства диагностики и исправления проблем в системной (оперативной) памяти.

Вариант расположения кнопки

Названием MemOk включает в себя сокращения двух слов. Memory и Ok. То есть использовав ее, вы как бы максимально устраняете проблемы с памятью и она переходит в рабочее состояние. Достигается это установкой наиболее оптимальных параметров по таймингам, напряжению, рабочей частоте.

Таким образом, можно сделать вывод, что данная кнопка нужна для решения различных проблем с оперативной памятью.

Конечно, если модуль памяти битый, то ему уже не поможет никакая кнопка. Но вот в случае проблем несовместимости парной работы модулей памяти или их неудачного разгона, кнопка MemOk будет очень даже кстати.

Как ей пользоваться?

Если ваш компьютер перестал включаться, отображая черный экран, или периодически начал выдавать синие экраны после того, как вы пытались разогнать память, заменить процессор, добавить новые модули памяти или поменять слоты, в которые они были установлены, то самое время воспользоваться MemOk.

Для этого выключите компьютер и просто нажмите на данную кнопку.

Конечно это не даст вам 100% гарантии запуска компьютера, но по крайней мере даст надежду в случае наличия проблем с оперативной памятью или ее настройками.

Вывод

Кнопка MemOk на материнской плате нужна для запуска компьютера с оптимальными настройками оперативной памяти. Пользоваться ей нужно только в том случае, если имеются подозрения на проблемы в работе ОЗУ или если компьютер попросту не включается. Для этого выключите компьютер и просто нажмите на кнопку MemOk.

Мем ок

Автор Андрей Крючков задал вопрос в разделе Железо

MemOK. На материнской плате Asus M4A88T-M есть кнопка MemOK. Зачем она нужна, только подоходчивее объясните пожалуйста. и получил лучший ответ

Ответ от Startmen[гуру]
MemOK – все в порядке с памятью!
MemOK! – это интегрированное в материнскую плату средство исправления ошибок в работе системной памяти. Задача функции MemOK! состоит в том, чтобы обеспечить стабильную загрузку системы с помощью максимально безопасных настроек. Для ее использования достаточно просто нажать на соответствующую кнопку.
ЕСЛИ НАТВОРИШЬ С БИОСОМ ЧТО НИТЬ ЕЁ НАЖМЁШЬ И БУДЕТ ВСЁ ОК

Типичные ошибки таковы:
память
подробнее.

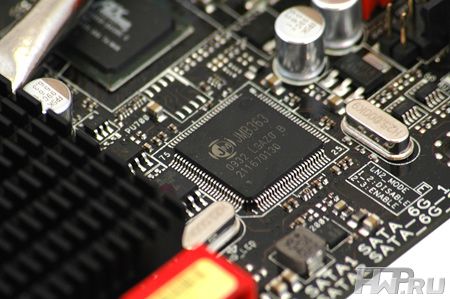

А сейчас давайте перейдем к левой стороне материнской платы, где мы натыкаемся на целый ряд портов SATA, повернутых на 90 градусов для упрощенного подключения кабелей, которые теперь не блокируют видеокарту(ы). В общем мы имеем 8 портов SATA II, если не считать внешний порт eSATA, обслуживаемый контроллером JMicron JMB363.

Два порта SATA, маркированные красным цветом, представляют собой порты интерфейса SATA 6 Гбит/с. Они подключены к отдельному контроллеру Marvell:

Рядом с портами SATA 6G расположен дополнительный чип PLX PEX8608, эдакий PCI Express свитч, позволяющий отделить дополнительные линии (x4 или x8) PCI Express, столь нужные SATA6G контроллеру Marvell, не забирая их у слотов PCI Express для видеокарт. Отлично придумано!

С нижней стороны платы традиционно располагается место для коннекторов фронтальных аудио-гнезд и портов USB. Давайте остановимся на этой части материнской платы подробнее.

Приятно видеть микрокнопки Start (вкл/выкл по-нашему) и Reset (перезагрузка), они оказываются довольно полезными, если вы оверклокер или энтузиаст или и то и другое вместе, и привыкли настраивать систему на открытом стенде. Забудьте про включение кнопок отвёрткой – теперь все куда проще. К слову, подобные кнопки устанавливаются и на другие материнские платы Asus серии ROG. Видите коннектор типа Molex, развернутый на 90 градусов?

ASUS называет это EZ Plug. Если вы решили установить несколько видеокарт, то имеет смысл подключить сюда один Molex идущий от БП, дабы скормить материнской плате дополнительное питание. На обозреваемой материнской плате, к слову, установлено два таких гнезда.

А теперь настало время познакомиться с очередной микрокнопкой, называющейся “BIOS Button”. При нажатии на эту кнопку материнская плата переключается на второй BIOS (при повторном нажатии – на первый). Интересно, кому-нибудь этого покажется мало? Может, кто-то захочет переключаться между четырьмя версиями BIOS? Расположенный рядом с кнопкой светодиод показывает при этом, какой на данный момент BIOS активен. Очевидно, переключать BIOS’ы нужно при выключенном компьютере.

Кнопка Go Button выполняет функцию схожую с функцией кнопки MemOK! Если в процессе оверклокинга вы напортачили с настройками оперативной памяти, и система не хочет проходить POST, можно нажать эту кнопку и настройки памяти (в BIOS’е) сбросятся на безопасные. При этом CMOS не будет очищен и все настройки, не касающиеся памяти, будут сохранены.

Как бы то ни было, кнопка имеет и другую функцию. В BIOS можно настроить несколько GO-профилей, и нажатием кнопки Go при загруженной Windows, вы можете, не перезагружаясь, переключаться между профилями! Очень полезная фишка для оверклокеров. Например, в процессе разгона вам понадобилось немного поднять напряжение, а перезагружаться очень не хочется. Выход – нажатие кнопки Go.

За задней панелью трудно не заметить еще одну микрокнопку – Q Reset. Кнопка предназначена для хардкорных оверклокеров. Под жидким азотом выше упомянутый джампер защиты от «холодного глюка» может не сработать, и процессор может просто не отвечать на «внешние раздражители». Когда вы нажимаете на кнопку Q Button, подача питания на CPU временно прерывается, что помогает ему выйти из ступора.

Вот мы и подошли к концу этой фотогалереи. Только посмотрите – пять слотов x16 PCIe 2.0, и один слот PCI! Данная материнская плата полностью поддерживает технологию SLI, то есть, лицензирована NVidia.

Также поддерживается установка нескольких видеокарт, благодаря чипу NF200, добавляющему еще 16 линий PCIe. Несколько видеокарт будут работать в следующих конфигурациях:

Crossfire, очевидно, будет работать в такой же манере, здесь все ясно.

Пару слов об RC Bluetooth

Одной из интереснейших функций на данной материнской плате является ROG Connect Bluetooth. Выше мы уже вкратце рассказали о данной функции, теперь мы затронем ее чуть подробнее. RC Bluetooth, к сожалению, работает не на всех смартфонах – вам нужен аппарат с Windows Mobile 6 и минимальным разрешением экрана 480×800 пикселей, либо аппарат с Symbian S60 (третьей редакции), либо же «гуглофон» с операционной системой Android ревизии 2.0 или более новой.

Странно, что Asus не позаботилась о поддержке Apple iPhone, многих это расстроит. У автора обзора бы как раз iPhone, поэтому проверить технологию толком не удалось. В функциях подобного рода всегда возникают проблемы с ограничениями.

ASUS включает в поставку программное обеспечение ASUS ROG Connect, предназначенное для управления оверклокингом вашей машины с другого компьютера (будь то лэптоп, нетбук или десктоп). Суть данной технологии объяснялась в обзоре Asus Maximus III Gene, поэтому мы не будем заострять на ней внимание. Если при разгоне вы выставили неправильные параметры, и система не загружается, не беда – безопасные настройки можно выставить с лэптопа. Меняете настройки, применяете их одним щелчком на кнопке, и все. Проще не бывает.

Соединение производится USB-шнуром с двумя разъемами типа «папа» (поставляется в комплекте).

Источник

Обзор и тестирование материнской платы ASUS Prime Z370-A (страница 2)

Для чего нужна?

Присутствие кнопки MemOk на материнской плате свидетельствует о наличии специального средства диагностики и исправления проблем в системной (оперативной) памяти.

Вариант расположения кнопки

Названием MemOk включает в себя сокращения двух слов. Memory и Ok. То есть использовав ее, вы как бы максимально устраняете проблемы с памятью и она переходит в рабочее состояние. Достигается это установкой наиболее оптимальных параметров по таймингам, напряжению, рабочей частоте.

Таким образом, можно сделать вывод, что данная кнопка нужна для решения различных проблем с оперативной памятью.

Конечно, если модуль памяти битый, то ему уже не поможет никакая кнопка. Но вот в случае проблем несовместимости парной работы модулей памяти или их неудачного разгона, кнопка MemOk будет очень даже кстати.

⇡#Спецификация ASUS Sabertooth Z77

Коробка с ASUS Sabertooth Z77 выглядит следующим образом:

В ней можно обнаружить следующее:

В настоящее время (весна 2012 года) розничная цена платы ASUS Sabertooth Z77 составляет около 7 500 руб., что соответствует общему уровню цен на топовые модели на чипсете Intel Z77. Другое дело, что комплектация платы этому уровню не соответствует. Мы и ранее отмечали, что ASUS экономит на комплектации плат серии TUF, и с этой моделью ситуация повторилась. Главная претензия — к руководству пользователя, в котором расписаны основные моменты сборки системы, но при этом полностью отсутствует информация о настройках BIOS и о фирменных утилитах и технологиях ASUS. Утилиты являются немаловажным плюсом любой современной платы данного производителя, и для неподготовленного пользователя руководство по их эксплуатации строго обязательно. Данную ситуацию несколько смягчает тот факт, что на официальном сайте ASUS присутствует электронное руководство (в формате pdf), в котором приведена вся нужная информация.

Число стандартных компонентов сведено к минимуму: в коробке можно найти только четыре кабеля SerialATA. При этом плата поддерживает 10 соответствующих портов (включая два eSATA), так что остальные кабели придется докупить в магазине, как и переходники питания, если используемый БП содержит недостаточное количество разъемов. Там же пользователю Sabertooth Z77 придется приобрести планки с восьмью дополнительными портами USB (включая два USB 3.0).

Комплект дополнительных компонентов включает в себя гибкий мост SLI, а также набор крепежа для установки вентиляторов и, собственно, сами вентиляторы. Впрочем, на наш взгляд, данные вентиляторы являются неотъемлемой частью пластикового кожуха платы и ситуация выглядит так, что в ASUS просто сэкономили на производственной операции и переложили задачу по установке вентиляторов на конечного пользователя. Кроме этого, отметим набор пластиковых заглушек, с помощью которых можно закрыть все неиспользуемые слоты на плате. Это мелкий, но всех же плюс данной комплектации.

Что касается содержимого DVD-диска, то к нему нет никаких претензий: присутствует полный набор драйверов, фирменных утилит ASUS и даже пробная версия антивируса Norton. Причем все ПО имеет отличный интерфейс для установки:

Как ей пользоваться?

Если ваш компьютер перестал включаться, отображая черный экран, или периодически начал выдавать синие экраны после того, как вы пытались разогнать память, заменить процессор, добавить новые модули памяти или поменять слоты, в которые они были установлены, то самое время воспользоваться MemOk.

Для этого выключите компьютер и просто нажмите на данную кнопку.

Конечно это не даст вам 100% гарантии запуска компьютера, но по крайней мере даст надежду в случае наличия проблем с оперативной памятью или ее настройками.

Мем ок

Автор Андрей Крючков задал вопрос в разделе Железо

MemOK. На материнской плате Asus M4A88T-M есть кнопка MemOK. Зачем она нужна, только подоходчивее объясните пожалуйста. и получил лучший ответ

Ответ от Startmen[гуру] MemOK — все в порядке с памятью! MemOK! – это интегрированное в материнскую плату средство исправления ошибок в работе системной памяти. Задача функции MemOK! состоит в том, чтобы обеспечить стабильную загрузку системы с помощью максимально безопасных настроек. Для ее использования достаточно просто нажать на соответствующую кнопку. ЕСЛИ НАТВОРИШЬ С БИОСОМ ЧТО НИТЬ ЕЁ НАЖМЁШЬ И БУДЕТ ВСЁ ОК

Типичные ошибки таковы: память подробнее.

А сейчас давайте перейдем к левой стороне материнской платы, где мы натыкаемся на целый ряд портов SATA, повернутых на 90 градусов для упрощенного подключения кабелей, которые теперь не блокируют видеокарту(ы). В общем мы имеем 8 портов SATA II, если не считать внешний порт eSATA, обслуживаемый контроллером JMicron JMB363.

Два порта SATA, маркированные красным цветом, представляют собой порты интерфейса SATA 6 Гбит/с. Они подключены к отдельному контроллеру Marvell:

Рядом с портами SATA 6G расположен дополнительный чип PLX PEX8608, эдакий PCI Express свитч, позволяющий отделить дополнительные линии (x4 или x8) PCI Express, столь нужные SATA6G контроллеру Marvell, не забирая их у слотов PCI Express для видеокарт. Отлично придумано!

С нижней стороны платы традиционно располагается место для коннекторов фронтальных аудио-гнезд и портов USB. Давайте остановимся на этой части материнской платы подробнее.

Приятно видеть микрокнопки Start (вкл/выкл по-нашему) и Reset (перезагрузка), они оказываются довольно полезными, если вы оверклокер или энтузиаст или и то и другое вместе, и привыкли настраивать систему на открытом стенде. Забудьте про включение кнопок отвёрткой — теперь все куда проще. К слову, подобные кнопки устанавливаются и на другие материнские платы Asus серии ROG. Видите коннектор типа Molex, развернутый на 90 градусов?

Решаем проблему с красной лампочкой на материнской плате

В большинстве ситуаций подобная неисправность возникает после определенных действий пользователя с компьютером, например, была заменена термопаста или выполнялась чистка от пыли с предварительным разбором основных деталей. Давайте рассмотрим способы решения, начиная с самого простого.

Способ 1: Звуковые сигналы BIOS

При наличии ошибок и невозможности старта операционной системы BIOS издаст соответствующие звуковые сигналы, которые и являются кодом этой проблемы. Расшифровка звуков у каждого производителя своя, а комбинаций существует множество. Советуем обратиться за помощью к другой нашей статье по ссылке ниже, чтобы разобраться с этим вопросом.

Выяснив источник неисправности, можно переходить к ее решению, отыскав соответствующие варианты на нашем сайте или других открытых источниках информации. Если в корпусе или на материнской плате отсутствует спикер, сигналы издаваться не будут, поэтому так просто причину поломки и не определить. Придется перебирать главные варианты вручную.

Способ 2: Проверка оперативной памяти

Ошибки оперативной памяти – основной фактор возникновения красной лампочки на системной плате. Проверить ОЗУ можно достаточно просто. Если вы используете одну плашку, переместите ее в другой свободный разъем. При установке нескольких плашек советуем проверить каждую по очереди. Обратите внимание и на контакты. При необходимости очистите их сухой тряпкой от пыли и другого мусора. Детальные инструкции по установке ОЗУ вы найдете в материале ниже.

Когда вы только приобретаете планку RAM, важно убедиться в том, что она подходит материнской плате, ведь разные модификации несовместимы между собой.

Способ 3: Проверка процессора

Проблемы с процессором в основном возникают после его замены или нанесения новой термопасты. Даже один погнутый контакт может повредить всю систему, вызвав появление красной лампочки. Проверка CPU начинается со снятия кулера. Данной процедуре посвящена другая наша статья, которую вы найдете по следующей ссылке.

Далее необходимо отодвинуть держатель и аккуратно извлечь процессор. Убедитесь, что с ножками все хорошо и они не погнуты.

Если при разборе вы заметили, что область вокруг CPU и само комплектующее имеют достаточно высокую температуру, потребуется решить проблему с перегревом, поскольку именно она может провоцировать появление других неисправностей. О том, как обеспечить хорошее охлаждение, читайте далее.

Способ 4: Проверка жесткого диска

Неисправности в работе жесткого диска реже вызывают подобные проблемы, однако такие случаи бывают. В первую очередь рекомендуется отключить его от материнской платы и запустить систему, обратив внимание на звуковые сигналы BIOS. Они могут подсказать, где искать решение. Кроме этого рекомендуем попробовать задействовать другой разъем SATA и проверить сам кабель на наличие повреждений.
