Что вызывает необходимость деления месторождения на отдельные шахтные поля
Деление шахтного поля на части
Деление шахтного поля на части всегда условно, и способ подготовки определенной части шахтного поля зависит от горно-геологических условий, возникших уже на действующей шахте, принятых технических решений и используемой современной выемочной техники.
Деление ШП на части осуществляется с целью придания системного, последовательного характера процессу обработки запасов ШП, концентрации очистных и подготовительных работ и т.п.
Шахтное поле делят на горизонты, блоки, этажи, выемочные столбы. По простиранию шахтное поле делят на крылья.
Горизонтальные и пологие месторождения штреками делят на панели. Наклонные, крутонаклонные и крутопадающие месторождения делят на этажи.
Деление шахтного поля на части: 1 — воздухоподающий ствол; 2 — вентиляционный ствол; 3 — главный откаточный штрек; 4 — бремсберг с ходком; 5 — капитальный уклон с ходком; о — панельный бремсберг с ходками; 7 —панельный уклон с ходками
Прежде всего, шахтное поле по падению разделяют горизонтальными плоскостями на транспортные горизонты.
Горизонт – часть шахтного поля по падению или восстанию, первой границей которой является действующий главный транспортный (откаточный) штрек, а второй – верхняя или нижняя граница отрабатываемого шахтного поля. Отработка шахтного поля может вестись, как в бремсберговой, так и уклонной части, но горизонтом всегда считают отметку околоствольного двора (ОД). Размеры горизонта по простиранию и падению зависят от технологии добычи и уровня применяемой техники.
Крылом шахтного поля обычно называют часть, которая расположена по одну сторону от вскрывающей выработки, вертикального или наклонного ствола, бремсберга или уклона. Крылья обычно обозначают по частям света (западное крыло, восточное крыло и т.д.).
Если пласт в пределах шахтного поля или горизонта делят по падению на участки, вытянутые по простиранию, то такие участки называют этажами, а способ подготовки шахтного поля – этажным. Этот способ и терминология получили распространение на наклонных и крутых пластах.
Этаж– часть шахтного поля, границами которой по падению являются штреки, а по простиранию – границы шахтного поля. Деление шахтного поля на этажи применяют обычно при углах падения более 19°. Отличительным признаком этажа является наличие капитального бремсберга (уклона) и этажного откаточного штрека, который проводят от этого бремсберга (уклона) до очистного забоя.
Выемочное поле — часть этажа по простиранию, в пределах которой разработка пласта осуществляется на один участковый бремсберг, уклон, скат или промежуточный квершлаг. Если очистные забои располагаются с обеих сторон от наклонной участковой выработки, то такое выемочное поле называют двусторонним (двукрылым), если с одной стороны — то односторонним (однокрылым). Размер выемочного поля по простиранию равен 400—600 м.
Панель – часть шахтного горизонта, имеющая самостоятельный комплекс горизонтальных и наклонных выработок для транспорта и вентиляции. Деление на панели применяют при больших размерах шахтного поля по простиранию и большой производственной мощности шахты. Границами панели являются по простиранию – граница шахтного поля или соседняя панель, а по падению – граница горизонта. Каждая панель обслуживается самостоятельными транспортными и вспомогательными наклонными выработками. Эти выработки называют панельными. Один транспортный горизонт, как правило, обслуживает несколько панелей. Если уголь в пределах панели транспортируют сверху вниз, то такая панель называется бремсберговой, если снизу вверх — уклонной. Бремсберги и уклоны соответственно называют панельными. Каждая панель представляет собой выемочное поле. По аналогии с выемочным полем панель может быть двукрылой (двусторонней) и однокрылой (односторонней). Размер двусторонней панели по простиранию составляет 1500—2000 м и имеет тенденцию к увеличению. Панели шахтного поля, в свою очередь, делятся на столбы при столбовой системе отработки. На пластах с углами падения до 10—12° и значительным расстоянием по падению между транспортными горизонтами выемочные ступени делят на столбы, вытянутые по падению или восстанию. В этом случае очистной забой располагается по простиранию, а перемещается по падению или восстанию пласта. Панели делят по падению на более мелкие части — ярусы.
Столб– часть панели, ограниченная по падению и восстанию соответственно конвейерным и вентиляционным штреками, границами по простиранию являются граница панели и целик бремсбергов. Столб может отрабатываться не только по простиранию, но и по падению или восстанию пласта.
Деление шахтного поля на основные части
Разработка шахтного поля вследствие значительности его размеров производится сразу не по всей площади, а отдельными частями и в определенной последовательности. Поэтому для удобства разработки шахтное поле предварительно надо разделить на части. Разделение может осуществляться вертикальными, горизонтальными и наклонными плоскостями как по линии падения, так и простирания.
По линии падения шахтное поле разделяется на выемочные горизонты, выемочные ступени и этажи.

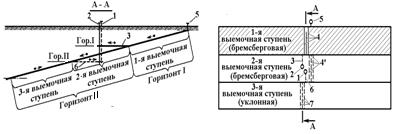

Рис. 1.6. Деление шахтного поля на горизонты и выемочные ступени:
Выемочным горизонтом называется часть шахтного поля по падению, запасы которой выдаются на поверхность с одного уровня, на котором располагается околоствольный двор. В шахтном поле может быть один или больше выемочных горизонтов (на крутых пластах до 10 и более). При одном выемочном горизонте границами его по падению и восстанию являются границы шахтного поля, при нескольких в общем случае границы соседних горизонтов, а боковыми границами во всех случаях служит границы шахтного поля по простиранию.
Размеры выемочных ступеней по падению колеблются в пределах 800-1400 м и в отдельных случаях больше. Размеры выемочных горизонтов по падению определяются числом выемочных ступеней в них и их размерами.
По простиранию шахтное поле может разделяться на: блоки, панели и выемочные полосы (столбы) (рис. 1.8).

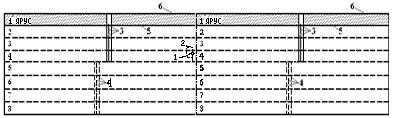

Рис. 1.7. Деление шахтного поля на этажи (а) и панели с ярусами:

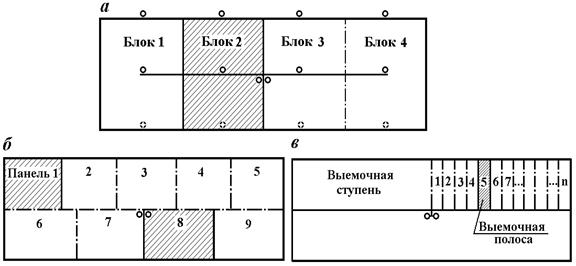

Рис. 1.8. Деление шахтного поля по простиранию:
Ярусом называется часть панели, вытянутая по простиранию и ограниченная ее границами или границами шахтного поля (для крайних панелей), а по падению панельными штреками транспортным и вентиляционным (рис. 1.7).
Вопросы для самоконтроля
1. Как и в связи с чем изменилась структура потребления угля в Украине с начала века до настоящего времени?
2. Каковы перспективы и основные направления развития добычи угля в стране?
3. Дайте краткую характеристику условий залегания угольных пластов в Донецком, Львовско-Волынском и Днепровском бассейнах.
4. Каковы запасы бурого угля (в % к каменному) в Украине, и где они сосредоточены?
5. В чем проявляется вредное влияние разработки угольных месторождений на окружающую среду?
6. Назовите основные мероприятия по снижению вредного влияния разработки угольных месторождений на окружающую среду.
7. Дайте определение понятий «шахта», «шахтное поле».
8. Назовите типы шахт и дайте их определение.
9. Чем отличается шахта блочного типа от объединенной?
10. Перечислите основные параметры шахты, ее характеризующие.
11. Как устанавливаются границы шахтного поля? Дайте их обобщающие названия.
12. От каких факторов зависит форма шахтного поля? Может ли шахтное поле иметь круглую форму?
13. Как подразделяются запасы угля в шахтном поле по их народно-хозяйственному назначению? по степени разведанности? по степени подготовленности к добыче?
14. Чем отличаются промышленные запасы в шахтном поле от балансовых?
15. Перечислите виды потерь угля в шахтном поле и назовите их примерные значения.
16. В чем состоит отличие понятий «проектная» и «производственная» мощность шахты?
17. Как влияет производственная мощность шахты на себестоимость 1 т угля?
18. На какие части делится шахтное поле по падению? по простиранию? Дайте их определение и изобразите графически.
19. В чем заключается отличие понятий «выемочный горизонт», «выемочная ступень» и «выемочная полоса»?
20. Чем отличается панель от блока?
