Что выделяет резина при нагревании

Не дыши резиной! Как правильно хранить шины

ЗОГОТ : Если шины сняты, демонтированы с ободьев, то лучше всего, чтобы они были сухие при хранении. Потому что многие любят в полиэтилене хранить. Чтобы они были сухие, чтобы резина не прела и так далее, и с внутренней, и с внешней стороны сначала надо хорошо их высушить и лишь потом положить.

Хранить шины не стоит в стоячем положении, иначе за несколько месяцев могут возникнуть деформации и дисбаланс. По крайней мере, если другой возможности нет, то в течение зимы их нужно несколько раз прокрутить, меняя точку опоры. А лучше всего, конечно, уложить покрышки стопкой, говорит автоэксперт Максим Егоров.

ЗОГОТ : Если они не будут постоянно подвергаться воздействию прямых солнечных лучей летом либо зимой не будет постоянного контакта со снегом и грязью, то ничего страшного. Но даже при таком хранении чего-то критичного, конечно, не будет с шинами. Но просто, скажем, срок службы их может сократиться, например, с 5 до 3 лет. То есть резина будет быстрее стареть.

СОТРУДНИК : Хранятся у нас шины непосредственно в отапливаемых или вентилируемых складах, с поддержкой определённой температуры. Колеса на дисках у нас хранятся в горизонтальном положении, в стопке. Каждый месяц они меняются местами. А просто шины хранятся вертикально на специальных стеллажах. Каждый месяц они тоже поворачиваются.

КОРР. : У вас написано, что есть доставка. Это вы приезжаете и забираете или я сам должен приезжать?

СОТРУДНИК : Вы можете самостоятельно привезти, а можем также и забрать у вас их. Если забрать из квартиры, из подвала, из офиса, то плюс дополнительно 290 рублей.

КОРР. : А летнее и зимнее хранение чем-то отличаются?

СОТРУДНИК : Ничем. Стоимость от этого не зависит никак.

Популярное

Команда Зеленского уходить не собирается

«Речь идёт о постепенном вовлечении Украины в НАТО»

МИХАИЛ ЛЕОНТЬЕВ: Вчера было заявление Министерства обороны о том, что деятельность США в Чёрном море – это изучение театра боевых действий. Это жёстко, но это малая часть. Самое главное, что речь идёт о постепенном вовлечении Украины в инфраструктуру НАТО… Дело в том, что качество, стабильность и эффективность украинской государственности никакого значения не имеет. Это в первую очередь территория, на которой осуществляется военная деятельность.

«США подталкивают Зеленского к вооружённой провокации»

СЕРГЕЙ МИХЕЕВ: Давайте сопоставим. Байден считает, что Россия и Китай – нехорошие страны, которые даже климат на планете не хотят защищать. Второе, скоро собирается «саммит демократий» под руководством Америки, на котором они должны какие-то всем приговоры выносить.

Источник

Изменение свойств резины в зависимости от температуры

С изменением температуры очень сильно изменяются свойства резины, причем работоспособность деталей из нее по разным при­чинам уменьшается как при нагревании, так и при охлаждении.

Как следует из рис. 11.4, с понижением температуры резины предел прочности растет, а эластичность падает и при —80°С она становится практически равной нулю.

Отметим, что прочность резины, увеличивающаяся с пониже­нием температуры в первом приближении по линейному закону (рис. 11.4), достигает при —80°С примерно такого же значения, какое при комнатной температуре имеет совершенно лишенный эластичности вулканизат — эбонит.

Таким образом, основным неблагоприятным следствием пони­жения температуры является уменьшение эластичности резины, которая по мере охлаждения приближается по хрупкости к эбони­ту. Уже при —4 °С наиболее распространенные сорта резины не спо­собны обратимо деформироваться в необходимых пределах, и толь­ко вулканизаты на базе специальных морозостойких каучуков со­храняют требующуюся эластичность при температуре —50°С и ниже. Из чего следует, что резиновые изделия в зимнее время требуют к себе пристального внимания и осторожного обращения.

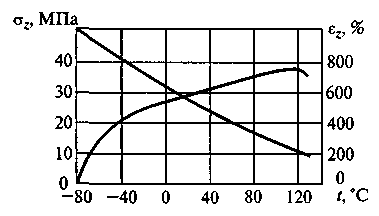

Рис. 11.4. Зависимости предела прочности на растяжение σ_z и относительного удлинения ε_z ре­зины из натурального каучука от температуры

Все работы, связанные с монтажом или демонтажем резиновых деталей в зимнее время, надо проводить, предварительно прогрев их до комнатной температуры. Особенно важно прогревать пнев­матические шины, сильно охладившиеся при длительной стоянке или продолжительной остановке автомобилей на морозе. Такое нагревание происходит само по себе в процессе движения автомо­биля за счет превращения в тепло энергии непрерывного дефор­мирования перекатывающихся шин. Однако первое время после трогания с места холодные шины имеют недостаточную эластич­ность и вследствие этого легко могут быть повреждены в результа­те больших динамических нагрузок. Поэтому сначала машина дол­жна двигаться с небольшой скоростью по наиболее ровным учас­ткам местности или дороги, избегать крутых поворотов, резкого торможения и т.д.

В высшей степени осторожное обращение при зимней эксплуа­тации автомобилей требуется с деталями, изготовленными из бензо- и маслостойкой резины. По сравнению с обычной рези­ной она обладает пониженной морозостойкостью, и поэтому уже при —20 °С изделия из нее становятся хрупкими.

С повышением температуры до ПО. 120°С относительное уд­линение резины увеличивается, а при дальнейшем нагревании, как видно из рис. 11.4, начинает уменьшаться. Переход от роста относительного удлинения к его спаду объясняется наступающим при этих температурах частичным разрывом серных мостиков между макромолекулами каучука, сопровождающимся одновременным резким снижением его эластичности и повышением пластичности.

Другие важные в эксплуатационном отношении свойства рези­ны с повышением температуры изменяются только в худшую сто­рону: прочность, износостойкость и твердость уменьшаются, а ос­таточное удлинение и способность к необратимым деформациям увеличиваются. Так, нагреванию резины с 20 до 100 °С соответству­ет двухкратное и даже трехкратное снижение предела прочности на разрыв. Еще в большей степени уменьшаются в этом случае износостойкость и твердость рези­ны. В результате при повышенной температуре пробег автомобильных шин уменьшается (рис. 11.5).

Кроме того, вследствие сильно­го понижения твердости и проч­ности резины с повышением тем­пературы увеличивается возмож­ность появления надрезов и вы­рывов целых кусков протекторов покрышек при наезде автомоби­лей на всякого рода неровности и препятствия.

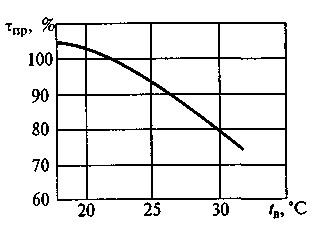

Рис. 11.5. Зависимость пробега шин τ_пр от температуры воздуха t_в

Итак, все резиновые детали и в особенности те, которые де­формируются в процессе работы, нужно в некоторых случаях зи­мой подогревать, а летом охлаждать, а также принимать меры по уменьшению их нагревания. В автомобильных шинах надо поддер­живать нормальное давление и не перегружать их. Несоблюдение этих элементарных правил эксплуатации шин ведет к чрезмерно­му тепловыделению в них со всеми вытекающими отсюда вредны­ми последствиями (рис. 11.6, 11.7).

В жару летом возможно значительное нагревание и нормально накачанных неперегруженных шин. В этом случае рекомендуется для их охлаждения периодически делать в пути остановки, а иногда, чтобы не довести до аварийного состояния покрышку вслед­ствие перегрева, — идти на снижение скорости движения, от ко­торой сильно зависит тепловой режим шин (рис. 11.8).

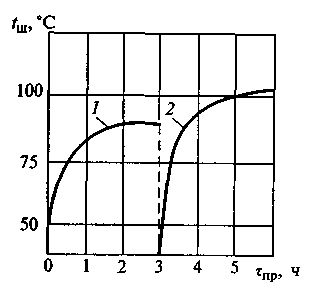

Рис. 11.6. Зависимость температуры воздуха в шине t_Ш от времени про­бега τ_пр:

1 — при нормальном давлении; 2 — при давлении, пониженном по срав­нению с нормой на 30 %

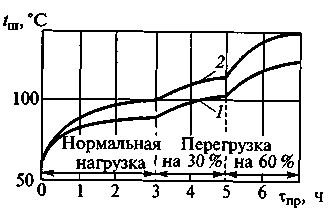

Рис. 11.7. Зависимость температуры деталей шины t_ш от времени про­бега τ_пр при различных нагрузках:

1 — в камере; 2 — в плечевой части шины

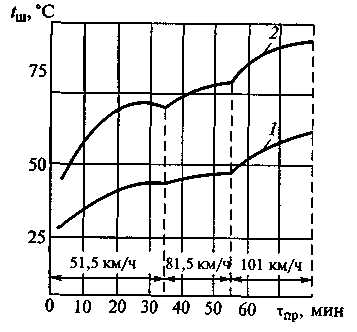

Рис. 11.8. Зависимость температуры деталей шины t_Ш от времени про­бега τ_пр при различных скоростях:

1 — в середине беговой дорожки; 2 — в боковой части

Источник

Большая Энциклопедия Нефти и Газа

Нагревание резины и пластмасс приводит к быстрому падению их предела прочности. При охлаждении эти материалы становятся хрупкими, их характеристики пластичности уменьшаются. [1]

При нагревании резин в свободном состоянии в основном протекает процесс теплового старения, ускоряемый присутствием кислорода воздуха. Такой показатель монотонно изменяется во времени. [2]

При нагревании резины в закрытом сосуде с водой и кислотными или щелочными катализаторами также может происходить деполимеризация. При; этом одновременно действуют вода, теплота и катализатор, и деполимеризация наблюдается в определенных условиях. При нагревании в запаянной трубке в течение 24 ч при 250 С композиции, содержащей кислотные или щелочные катализаторы, она разрушается и становится мягкой и непрочной. Такая же термическая обработка в шкафу, в котором проба омывается током воздуха, вызывает только небольшое повышение твердости пробы. В нейтральных композициях реакция идет исключительно медленно, даже в неблагоприятных условиях. Хотя явление деполимеризации в прошлом часто создавало трудности, в настоящее время оно весьма эффективно может быть снижено выбором состава композиций и соответствующего оборудования. [3]

При нагревании резины скорость движения молекул увеличивается, усиливается бомбардировка ориентированных цепей, что приводит к более сильному их запутыванию. Последнее означает, что длина натянутой резины при нагревании уменьшается. [4]

Допустимая температура нагревания резины зависит от состава последней и равна примерно 80 С или 100 С при кратковременном нагревании. [5]

В связи с тем, что нагревание резин СКФ с ОЭА после прессовой вулканизации не вызывает улучшения прочности и сопротивления тепловому старению ( до 150 С), дополнительное термоста-тирование резин не требуется. [7]

Под режимом девулканизации понимается продолжительность и температура нагревания резины в девулканизационных котлах. Температура и время девулканизации являются факторами, взаимно связанными и назначаются заводской лабораторией. [8]

Старение резины оценивается ухудшением свойств при эксплуатации; оно определяется по результатам нагревания резины в специальном термоконтейнере в течение 144 ч при температуре 70 С. [9]

Старение резины оценивается ухудшением свойств при эксплуатации; оно определяется по результатам нагревания резины в специальном термоконтейнере в течение 144 ч при температуре 70 С. [10]

Применение микроволн, электронного луча и ультразвуковой вулканизации было разработано для вызывания внутреннего нагревания резины вместо неэффективной передачи теплоты из вне внутрь ее. В промышленности идет напряженная работа над устранением или нахождением безопасных заменителей свинца, пылящих агентов и летучих органических растворителей, а также над усовершенствованием смесей ( компаундов) для получения лучших и более безопасных свойств при их переработке и использовании. [11]

На резине вредно отражается не только высокая, но и низкая температура, при которой резина теряет свою эластичность; высокая температура, как уже говорилось, приводит к быстрому старению резины, при котором ее ценные качества теряются окончательно; при низкой температуре происходит лишь временная утрата эластичности, которая восстанавливается после нагревания резины до нормальной температуры. [12]

Поскольку при деформации происходит выпрямление свернутых макромолекул, энтропия системы уменьшается. Следовательно, при нагревании резины должно возрастать сопротивление деформированию. Эти представления позволяют объяснить экспериментальные факты, показывающие, что с ростом температуры модуль эластичности кау-чукоподобных полимеров увеличивается. [13]

Технически важная характеристика-плато вулканизации, т.е. отрезок времени, в течение к-рого значения измеряемого параметра, близкие к оптимальным, изменяются сравнительно мало. К перевулканизации приводит продолжение нагревания резины после израсходования агента В. Перевулканизация проявляется в дальнейшем повышении жесткости вулканизата ( напр. Эти изменения св-в связаны с термической перестройкой вулканизац. [14]

Источник

Что выделяет резина при нагревании

Сжигание пластиковых отходов, полимерных материалов, резины представляет особую опасность для окружающей среды и здоровья людей, находящихся в зоне рассеивания продуктов сгорания, т.к. в них содержится не менее 75 высокотоксичных и канцерогенных веществ. То, что сжигать некоторые виды пластика и плавить их небезопасно, должен знать каждый!

Видов пластика огромное количество. В быту обычно образуются следующие виды пластикового мусора:

— пластиковые бутылки из-под воды и прохладительных напитков (практически все сделаны из полиэтилентерефталата, он же ПЭТ (Ф),

— пластиковые пакеты (сейчас делаются из полиэтилена или полипропилена),

— одноразовая посуда (наиболее распространенная делается из полистирола или полипропилена),

— другой пластиковый мусор (упаковки от продуктов, упаковочная пленка, бутылки разнообразного назначения, конструкционный пластик, и прочее).

Простого способа определить вид пластика нет. То, что на первый взгляд покажется полиэтиленом, на самом деле может оказаться ПВХ, который довольно распространен.

В современной промышленности для изготовления легких, жестких, прочных, коррозионностойких изделий используется большой класс полимерных органических легко формуемых материалов, состоящих в основном из углерода (C), водорода (H), кислорода (O) и азота (N). Большинство используемых пластмасс являются синтетическими. Сырьем обычно являются простые, легкодоступные побочные продукты угольной и нефтяной промышленности или производства удобрений.

Обычно пластмассы легко воспламеняются и зажигают окружающие их предметы и материалы, становясь, таким образом, источником пожара. Большинство пластмасс при горении выделяют токсичные вещества: оксид углерода, цианистый водород, хлористый водород, акролеин, окислы азота, различные алифатические и ароматические углеводороды и др.

Горючесть пластмасс обусловлена высоким содержанием углерода и водорода, из которого состоят макромолекулы полимеров. При нагревании макромолекулы легко распадаются на низкомолекулярные насыщенные и не насыщенные углеводороды, которые подвергаются реакциям окисления.

Сопутствующие процессы горения:

— выделение дыма при горении и воздействии пламени,

— токсичность продуктов горения и пиролиза – разложение вещества под действием высоких температур.

Большинство пластмасс несет в себе потенциальную опасность выделения при горении токсичных веществ, связанных с технологией ее производства и ее составом, но есть среди них и наиболее опасные виды:

1) PET или PETE (ПЭТ) – полиэтилентерефталат.

ПЭТ – это наиболее распространенный пластик в пищевой промышленности, который чаще всего используется при производстве бутылок. ПЭТ плавится при довольно высокой температуре – 260 °С, но при нагреве до 60 °C ПЭТ размягчается и теряет форму.

Опасность: ПЭТ содержит сурьму и канцерогены, высвобождаемые при горении и (или) плавлении. При горении они выделяют едкий дым, который не развеивается, а стелется здесь же, оседая на грядки, деревья и кустарники. В пластике содержится органическое вещество, содержащее хлор, при горении которого выделяются хлорпроизводные – канцерогены, диоксины, очень вредные для человека вещества, которые могут привести в итоге к развитию раковых заболеваний. Нельзя допускать, чтобы эти вещества оседали на растениях.

Заключение: Существует опасность высвобождения вредных веществ при сжигании и (или) плавлении. При необходимости деформации ПЭТ лучше нагреть в кипящей воде – это безопаснее, чем вдыхать пары от нагреваемого всухую пластика. Также следует помнить, что необходимо работать в хорошо проветриваемых помещениях или на улице.

2) PVC или ПВХ – поливинилхлорид, также известен как винил.

ПВХ является наиболее опасным пластиком, производимым на сегодняшний день. Несмотря на его опасность, многие люди нагревают и жгут ПВХ. Температура плавления ПВХ составляет 150 – 220°C, но деформироваться он начинает при 65 – 70 °С.

Опасность: ПВХ выделяет канцерогены, а также свинец. Под воздействием тепла он выделяет диоксины, одни из самых опасных загрязняющих веществ и токсинов. Также выделяется газ фосген, известный еще со времен Первой мировой войны как боевое отравляющее вещество.

Заключение: ПВХ можно использовать, но нагревать и жечь его опасно. Опять же, при строгой необходимости плавления ПВХ лучше использовать кипящую воду и не подвергать его непосредственному воздействию пламени. Делать это необходимо в хорошо проветриваемом помещении.

3) PP или ПП – полипропилен.

ПП довольно безопасный пластик, и используется при создании различных вещей, например, крышек для бутылок, дозаторов и пластиковой посуды. Он не так легко плавится, его температура плавления составляет 160 – 170°С, но быстро нагревается. Полипропилен вполне безопасен, однако некоторые исследования показали, что некоторые виды полипропилена при нагревании могут выделять биоцид (химическое вещество, предназначенное для борьбы с вредными (в том числе болезнетворными организмами). Основой биоцидов служат вещества, способные подавлять жизнедеятельность биологических объектов (спирты, кислоты, соли, органические соединения и т. п.). К биоцидам относятся пестициды, альгициды, фунгициды, гербициды, инсектициды, акарициды, зооциды и пр.

4) PS или ПС – полистирол.

Из этого вида пластика изготавливается множество изделий, он применяется в одноразовой посуде, упаковке, детских игрушках и при изготовлении теплоизоляционных (например, пенопласта) и других строительных материалов. При нагревании полистирол выделяет стирол. Температура плавления полистирола – 240 °C, но деформироваться начинает при 100 °C. При нагревании появляется характерный запах.

Заключение: Нагревать полистирол необходимо только в крайнем случае, в хорошо проветриваемом помещении.

Существуют исследования, подтверждающие, что он может выделять бисфенол А (повышает риск онкологических заболеваний, оказывает влияние на нервную и репродуктивную системы).

6) Другие синтетические покрытия и ткани.

При горении нейлона, поролона и многих других синтетических покрытий и тканей выделяются: цианиды, канцерогенные диоксины (отрицательно влияющие на наследственность), фенолы (вызывают патологические изменения в системе кровообращения), трихлорэтилен и дихлорэтилен (поражают печень, почки и нервную систему), нитрозамины, формальдегид (вызывают канцерогенные заболевания), фтористый водород, хлористый водород (обладают высокой токсичностью и вызывают воспаление слизистой оболочки глаза и помутнение роговицы). Чрезвычайно опасен в пожарном отношении поролон, применяемый для изготовления мебели, который при горении выделяет ядовитый газ, содержащий цианистые соединения. Эти вещества даже в незначительных количествах являются высокотоксичными и поражают дыхательную и нервную системы человека. Потеря сознания и связанная с этим неспособность самостоятельного выхода из зоны пожара приводят к тому, что пострадавшие длительное время подвергаются воздействию вредных веществ. Выделяющиеся при горении пластмассы газы крайне токсичны, и могут вызвать отек легких.

7) Существуют и другие виды пластиков, дым от которых крайне ядовит. Самые распространенные из них фторопласты, например, тефлон, пенополиуретан и др.

Пенополиуретан является инертным по токсичности полимером с нейтральным запахом. По этой причине он широко применяется для холодильников при хранении пищевых продуктов. Пенополиуретан не создает токсичных выделений, вызывающих заболевания человека или приводящих к летальному исходу. Но в результате горения пенополиуретанов и пенополиизоциануратов всегда образуется смесь низкомолекулярных продуктов термического разложения и продуктов их горения (полного набора боевых отравляющих веществ); определены следующие соединения: двуокись углерода (углекислый газ), бутандиен, тетрагидрофуран, дигидрофуран, бутандион, вода, синильная (цианистая) кислота, окись углерода (угарный газ), пропилен, изобутилен, трихлорофторометан, акролеин, пропанал, хлористый метилен и следы других веществ, не содержащих атомы азота. Если нет внешнего источника возгорания, тогда продукты термического разложения воспламеняются только при температурах от 450 °С до 550 °С. При нагреве свыше 600 °С образовавшиеся полимочевины и поликарбодиммиды разлагаются с выделением большого числа низкомолекулярных летучих соединений, таких, как бензол, толуол, бензонитрил, толуолнитрил. Также доказано, что ароматическое кольцо перечисленных азотосодержащих соединений расщепляется по закону случая с образованием акрилонитрила, большого числа ненасыщенных соединений.

Источник

Из чего делают термостойкую резину

Многие элементы оборудования промышленного и бытового назначения при эксплуатации подвергаются нагреванию. Вследствие этого возникает потребность в использовании упругого материала для изготовления уплотнителей, прокладок, которые смогут эффективно работать при повышенных температурах.

Они должны также выдерживать механические и атмосферные нагрузки. Идеальные возможности, позволяющие обеспечить долговременную, бесперебойную работу механизмов, демонстрирует термостойкая резина.

Силиконы и каучуки

В отличие от обычных резиновых материалов, которые в процессе длительного применения претерпевают деструкцию уже при +150 ℃, негорючая продукция выдерживает +180 и даже + 280 ℃. Термостойкость такого уровня значительно расширяет сферу применения негорючей резины.

Продукции, имеющей свойства резины, существует немало, но термостойкими считаются всего два вида – силиконовые полимеры и фторированные каучуки.

Термостойкие материалы имеют следующие достоинства:

Силиконовые изделия дополнительно характеризуется экологической чистотой, абсолютной безопасностью. Вся термостойкая пищевая резина представляет собой кремнийорганические полимеры. Ее безопасность подтверждена результатами многократных испытаний, сертификатами международного образца.

Жаростойкая резина из фторированных каучуков при нагревании свыше 300 ℃ может выделять пары канцерогенов. Опасность испарения ядовитых веществ сохраняется даже после охлаждения полимера.

Поэтому сопроводительные рекомендации по использованию термостойких фторкаучуков обязательно содержат требование – не превышать температуру эксплуатации свыше 300 °С.

Термостойкость силиконовой продукции несколько выше. Особые виды могут сохранять свойства при +400 ℃.

Силиконовые материалы

Кремнийорганические полимеры служат основой для производства продукции авиа- и автомобилестроения, электротехники; разнообразных видов пищевого оборудования; многочисленных изделий медицинского и гигиенического назначения; детских товаров.

Термостойкая силиконовая резина выпускается в нескольких цветовых решениях, с различными показателями твердости.

Максимальная температура, которую вспененный материал переносит без изменений, меньше, чем показатели, допустимые для монолитов.

Пористые виды термостойкой силиконовой резины имеют очень хорошую способность амортизировать благодаря наличию многих мелких полостей с воздухом.

Монолитная и вспененная продукция выпускается в виде пластин, шнуров, профилей в обычном исполнении и вместе с зафиксированной липкой лентой. Клеевой слой обеспечивает надежное крепление к основе, герметизацию стыка.

Листы, рулонный материал из термостойкой силиконовой резины имеют следующую толщину: минимум — 1 мм, максимум — 60мм. Диапазон ширины пористой листовой продукции меньше.

Минимум составляет 2 мм, максимум – 10 мм. Вспененные термостойкие профили варьируются по толщине от 10 мм до 20 мм. Самоклеящиеся виды производятся с толщиной от 1 мм до 5 мм.

Термостойкие шнуры из силикона выпускают в нескольких видах: круглыми, квадратными и прямоугольными. Самые разнообразные размеры у термостойких силиконовых профилей.

Следует перед оформлением заказов внимательно обсудить все характеристики с поставщиками.

Фторированные каучуки

Фторорганические резины (каучуки) получают полимеризацией галогенпроизводных непредельных углеводородов. В качестве мономеров используют разные вещества.

Состав, структура исходного сырья определяют цифровые обозначения в маркировке. Так, например, продукция СКФ-26 сделана полимеризацией двух мономеров: дифторэтилена и гексафторпропилена.

Удивительные эксплуатационные качества фторкаучуки приобретают после вулканизации, в процессе которой происходит упрочение молекулы полимеров сшивками.

Термостойкий продукт выдерживает действие большинства органических растворителей, минеральных кислот, масел, топлива, окислителей. В некоторых сложных эфирах, кетонах фторкаучуки растворяются.

Это свойство нашло применение на практике. Раствор полимерной массы расфасовывают в тюбики и предлагают к продаже в качестве герметиков. После выдавливания субстанции растворитель улетучивается, образуется плотный изолирующий слой.

Фторированная резина прочна, долговечна, надежна. Диапазон рекомендуемых температур включает минимальное значение минус 40 ℃, максимальное — +200 ℃.

Резины, устойчивой к повышениям температур, представлены в продаже во всем многообразии. Планируя покупку, следует в деталях уточнить все требуемые характеристики.

Источник
