Обозначение НТД, на который дана ссылка | Номер пункта |
---|---|
ГОСТ 9.032-74 | 2.26 |
ГОСТ 9.104-79 | 2.26 |
ГОСТ 380-71 | 2.2 |
ГОСТ 1050-74 | 2.2 |
ГОСТ 1144-80 | 2.15 |
ГОСТ 1145-80 | 2.18 |
ГОСТ 2140-81 | 4.9 |
ГОСТ 2695-83 | 2.2, 4.6 |
ГОСТ 2789-73 | 2.24 |
ГОСТ 2991-85 | 2.29 |
ГОСТ 3282-74 | 2.28, 2.30 |
ГОСТ 3560-73 | 2.28, 2.30 |
ГОСТ 4543-71 | 2.2 |
ГОСТ 4976-83 | 2.25 |
ГОСТ 5631-79 | 2.19 |
ГОСТ 6449.1-82 | 1.6 |
ГОСТ 6465-76 | 2.19, 2.25 |
ГОСТ 6631-74 | 2.25 |
ГОСТ 7016-82 | 2.24 |
ГОСТ 7931-76 | 2.25 |
ГОСТ 8273-75 | 2.28 |
ГОСТ 9013-59 | 4.3 |
ГОСТ 9078-84 | 2.30 |
ГОСТ 10299-80 | 2.15 |
ГОСТ 12082-82 | 2.29 |
ГОСТ 15150-69 | 5.2 |
ГОСТ 15612-85 | 4.8 |
ГОСТ 15846-79 | 2.32 |
ГОСТ 16338-85 | 2.2 |
ГОСТ 16483.7-71 | 4.7 |
ГОСТ 16523-70 | 2.2 |
ГОСТ 16588-79 | 4.7 |
ГОСТ 19903-74 | 2.2 |
ГОСТ 19904-74 | 2.2 |
ГОСТ 20435-75 | 2.31 |
ГОСТ 22225-76 | 2.31 |
ГОСТ 25346-82 | 1.4 |
ГОСТ 25951-83 | 2.28 |
ТУ 14-1-4118-86 | 2.2 |
6. ПЕРЕИЗДАНИЕ. Июнь 1988 г.
ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Постановлением Государственного комитета СССР по стандартам от 10.02.89 N 209 c 01.07.89 и опубликованное в ИУС N 5, 1989 г.
Изменение N 1 внесено юридическим бюро «Кодекс» по тексту ИУС N 5, 1989 г.
Настоящий стандарт распространяется на лопаты, предназначенные для производства строительных, садово-огородных и погрузочно-разгрузочных работ.
1. Классификация, типы и основные размеры
1.1. Лопаты по виду подразделяются на:
1.2. Лопаты (черт.1) в зависимости от назначения изготовляют следующих типов, указанных в табл.1.
Тип | Наименование | Назначение | Номер чертежа |
---|---|---|---|
ЛОПАТЫ СТРОИТЕЛЬНЫЕ | |||
ЛКО | Лопата копальная остроконечная | Для копания грунта | 2 |
ЛКП | Лопата копальная прямоугольная | То же | 3 |
ЛП | Лопата подборочная | Для подборки и перемещения грунта и сыпучих материалов | 4 |
ЛПГ | Лопата подборочная граненая | То же | 5 |
ЛР | Лопата растворная | Для подачи и разравнивания раствора | 6 |
ЛОПАТЫ | |||
ЛОП | Лопата перекопочная | Для работы на средних и мягких почвах | 7 |
ЛОВ | Лопата выкопочная | То же | 8 |
ЛОУ | Лопата универсальная | « | 9 |
ЛОПАТЫ | |||
ЛСП | Лопата совковая песочная | Для подборки, разгрузки, погрузки песка, щебня, асфальта и других сыпучих материалов | |
ЛСЗ | Лопата совковая зерновая | Для подборки, разгрузки зерна и легких сыпучих материалов | 11 |
Лопата угольная | Для навалки угля в лаве и извлечения штыба из зарубной щели | 12 | |
То же | |||
Лопата металлургическая | Для работ в металлургическом производстве | 13 | |
ЛПР | Лопата породная | Для погрузки породы. руды, щебня | 14 |
ЛГР | Лопата | То же | 15 |
ЛСУ | Лопата снегоуборочная | Для уборки снега | 16 |
1.3. По конструкции полотна лопаты изготовляют:
1.4. Основные размеры лопат (без черенков) и их предельные отклонения должны соответствовать указанным на черт.2-16.
Неуказанные предельные отклонения для полотен лопат ±IT17/2 по ГОСТ 25346-82.
(Измененная редакция, Изм. N 1).
(Измененная редакция, Изм. N 1).
(Измененная редакция, Изм. N 1)
B | H |
---|---|
195 | 260; 295 |
150 | 215 |
B | B1 | H |
---|---|---|
170 | 170 | 240 |
195 | 195 | 295 |
(Измененная редакция, Изм. N 1).
(Измененная редакция, Изм. N 1).
Тип | A | H |
---|---|---|
ЛМ-1 | 140 | 500±10 |
160 | ||
ЛМ-2 | 230 |

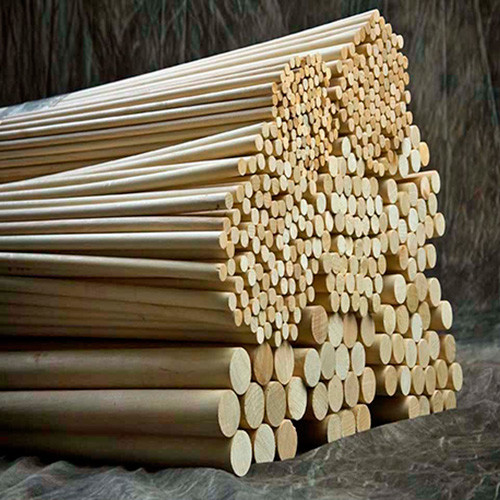

1.5. Черенки лопат изготовляют 5 типов (черт.17):
1.6. Основные размеры черенков и их применение по типам лопат должны соответствовать указанным на черт.17.
Неуказанные предельные отклонения для черенков лопат ±IT17 по ГОСТ 6449.1-82.
1. Допускается изготовлять черенки для садово-огородных лопат диаметром 35 мм.
2. Для лопат типов ЛОВ и ЛОУ допускается изготовлять черенки без конусной части.
3. Допускается изготовлять конусные посадочные места черенков для садово-огородных лопат с 2 углами наклона.
Пример условного обозначения лопаты типа ЛКО, с черенком типа 4, длиной 1300 мм:
ЛКО-4-1300 ГОСТ 19596-87
То же, типа ЛОУ, исполнения 1, шириной 210 мм, с черенком типа 1:
ЛОУ-1-210-1 ГОСТ 19596-87
(Измененная редакция, Изм. N 1)
2. Технические требования
2.1. Лопаты следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, утвержденным в установленном порядке.
2.2. Детали лопат должны быть изготовлены из следующих материалов:
1. Допускается изготовлять рукоятки и вилки из пластмассы по ГОСТ 16338-85.
2. Допускается изготовлять черенки, кроме черенков типа 5, из других материалов в соответствии с требованием п. 2.23.
3. Тонколистовой прокат из стали марок БСт5, БСт6, 10, 15, 20, 45 и 50 должен соответствовать требованиям ГОСТ 16523-70, 30ХГС по ТУ 14-1-4118-86.
4. Допускаемые отклонения по толщине тонколистового проката должны соответствовать требованиям ГОСТ 19903-74 н ГОСТ 19904-74.
(Измененная редакция, Изм. N 1).
Лопаты, кроме типов ЛКО, ЛКП, ЛОП, ЛОВ и ЛОУ, допускается изготовлять без термической обработки.
2.4. Поверхности металлических деталей лопат должны быть без трещин, плен, расслоений и заусенцев. Раковины и вмятины глубиной более величины допуска по толщине проката не допускаются.
2.5. Отклонения поверхности полотен от номинальной ±6 мм, садово-огородных лопат ±3 мм, для полотен лопат, изготовленных без термической обработки ±4 мм.
2.7. На режущих кромках полотен лопат не должно быть завалов, зазубрин и выкрошенных мест.
(Измененная редакция, Изм. N 1).
2.8. Полотна лопат должны выдерживать усилие изгибающего момента в соответствии с нормами, указанными в табл.2, при этом сварное или заклепочное соединение не должно разрушаться.
(Измененная редакция, Изм. N 1).
Испытываемая зона | Изгибающий момент для лопат, Н·м, не менее | |||
---|---|---|---|---|
ЛКО, ЛКП | ЛОП, ЛОВ, ЛОУ | ЛП, ЛР, ЛСП, ЛУ-1, ЛУ-2, ЛМ-1, ЛМ-2, ЛПР, ЛГР, ЛПГ, ЛСЗ | ЛСУ | |
Полотно на расстоянии 115 мм от режущей кромки | 180 | 200 | 160 | 160 |
Тулейка в месте перехода в полотно | 450 | 450 | 300 | 200 |
Примечание. Лопаты с шириной полотна 150 мм должны выдерживать усилие изгибающего момента при испытании полотна 160 Н·м. Тулейка в месте перехода в полотно лопат с диаметром черенка 35 мм должна выдерживать усилие изгибающего момента 300 Н·м.
(Измененная редакция, Изм. N 1).
2.9. Тулейки лопат должны быть конусностью от 1:30 до 1:20. По согласованию с потребителем лопаты типов ЛОВ и ЛОУ допускается изготовлять с цилиндрической тулейкой.
(Измененная редакция, Изм. N 1).
2.10. Для полотен лопат типов ЛКО и ЛКП, термообработанных на 90% длины полотна до наступа, в зоне наступа должно быть выполнено ребро жесткости высотой не менее 8 мм и длиной не менее 100 мм.
2.12. Коническая часть тулеек цельноштампованных полотен лопат должна быть сварена или заклепана.
2.13. Непровары и прожоги сварного шва не допускаются.
2.14. По согласованию с потребителем допускается изготовлять лопаты без черенков.
(Измененная редакция, Изм. N 1).
2.15. Черенки должны быть закреплены в тулейках и вилках заклепками по ГОСТ 10299-80 или шурупами диаметром не менее 4 мм по ГОСТ 1144-80. Черенки садово-огородных лопат могут быть закреплены стальными натяжными кольцами и шурупами.
2.16. Соединение черенков с тулейками и ручками должно быть плотным, люфт не допускается.
2.17. Рукоятки вильчатых ручек не должны проворачиваться в местах крепления.
2.18. Черенок лопаты типа ЛР должен иметь стальной стержень диаметром 6 мм, длиной не менее 320 мм, установленный в продольном пазе черенка. Нижний конец стержня должен быть заострен, загнут под углом 90° и вбит в черенок на глубину 8-10 мм. Верхний конец стержня должен быть прикреплен к черенку шурупом по ГОСТ 1145-80.
2.19. Металлические детали лопат должны быть покрыты нитрокрасками типа НЦ, эмалями ярких тонов по качественным показателям не ниже эмали ПФ-115 по ГОСТ 6465-76 или по согласованию с потребителем лаком БТ-577 по ГОСТ 5631-79.
Для строительных и погрузочно-разгрузочных лопат допускаются по согласованию с потребителем другие антикоррозионные покрытия.
(Измененная редакция, Изм. N 1).
2.20. На поверхности деревянных деталей не должно быть трещин, отщепов, червоточины, сколов и других пороков.
Пробки должны быть изготовлены из древесины той же породы, что и черенки, и установлены с применением влагостойкого клея. Диаметр пробок не должен превышать диаметра соответствующих сучков более чем на 20%.
Допускается изготовлять черенки, склеенные вдоль влагостойким клеем.
2.21. Тангентальный наклон волокон древесины черенков не должен быть более 20 мм на 1 м длины черенка.
2.22. Влажность древесины не должна быть более 14%.
(Измененная редакция, Изм. N 1).
2.24. Параметр шероховатости поверхностей черенков и рукояток, кроме посадочных мест, Rmmax≤63 мкм по ГОСТ 7016-82 для древесины и Ra≤0,8 мкм по ГОСТ 2789-73 для пластмассы.
(Измененная редакция, Изм. N 1).
2.25. Деревянные детали лопат должны быть покрыты лаком НЦ-221 или НЦ-222 по ГОСТ 4976-83, или эмалью ПФ-115 по ГОСТ 6465-76, или эмалью НЦ-132 П по ГОСТ 6631-74, или эмалями и лаками других марок по качественным показателям не ниже указанных.
Допускается покрывать деревянные детали лопат (за исключением садово-огородных) олифой по ГОСТ 7931-76.
2.27. На каждой лопате должна быть четко нанесена следующая маркировка:
2.28. Лопаты должны быть упакованы в бумагу по ГОСТ 8273-75 в связки в количестве не более 5 шт.
Полотна лопат одного типа и размера без черенков по 5-10 шт. должны быть увязаны стальной проволокой по ГОСТ 3282-74, или стальной лентой по ГОСТ 3560-73, или скреплены термоусадочной пленкой по ГОСТ 25951-83.
Черенки лопат без полотен должны быть упакованы в связки, при этом крепеж должен быть упакован в отдельные пакеты и прикреплен к связке черенков. Масса связки не должна превышать 15 кг брутто.
Допускается упаковка лопат, полотен и черенков в термоусадочную пленку без обертывания бумагой.
По согласованию с потребителем допускается другая упаковка, обеспечивающая сохранность лопат от механических повреждений и коррозии во время транспортирования и хранения.
(Измененная редакция, Изм. N 1).
2.29. Связки черенков должны быть упакованы в деревянные обрешетки по ГОСТ 12082-82, типов II-3 и II-4 или ящики по ГОСТ 2991-85, тип II-2.
(Измененная редакция, Изм. N 1).
2.30. При транспортировании лопат транспортными пакетами их формирование должно быть осуществлено на поддонах по ГОСТ 9078-84.
Транспортные пакеты должны быть скреплены стальной упаковочной лентой по ГОСТ 3560-73 или стальной проволокой по ГОСТ 3282-74.
(Измененная редакция, Изм. N 1).
2.31. При отправке изделий в универсальных контейнерах по ГОСТ 20435-75 и ГОСТ 22225-76 упаковку связок в транспортный пакет проводить не следует.
3. Приемка
3.1. Для проверки соответствия лопат требованиям настоящего стандарта следует проводить приемо-сдаточные и периодические испытания.
3.2. Лопаты к приемке предъявляют партиями. Партией считают лопаты, изготовленные за одну смену и предъявленные к приемке по одному документу.
3.4. Периодические испытания следует проводить не реже раза в квартал в объеме приемо-сдаточных испытаний с дополнительным контролем требований пп.2.1; 2.2; 2.8; 2.22 и 2.24. Для периодических испытаний отбирают 1% лопат от партии, но не менее 10 шт.
3.5. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей следует проводить повторную проверку удвоенного количества лопат, взятых из той же партии.
Результаты повторной проверки являются окончательными.
4. Методы контроля
4.1. Внешний вид лопат и прочность соединений (пп.2.4; 2.7; 2.12-2.19; 2.25) следует проверять визуально сравнением с образцами-эталонами.
4.2. Проверку размеров лопат, предельных отклонений размеров, угла заострения и толщины режущей кромки (пп.2.1; 2.5; 2.6; 2.9-2.11) следует проводить универсальным измерительным инструментом или шаблонами.
Проверку отклонения поверхности полотен лопат от номинальной следует проводить в крайних точках сечения A-A, указанного на черт.2-16.
4.3. Твердость полотна лопаты (п.2.3) следует определять по ГОСТ 9013-59 в 5 точках, удаленных от кромки полотна на 15-50 мм и равномерно расположенных по периметру.
4.4. Прочность полотна лопаты проверяют в приспособлении, зажимающем полотно на расстоянии 115 мм от режущей кромки.
Полотно лопаты подвергают предварительному нагружению, равному 2/3 изгибающего момента по п.2.8. После снятия нагрузки фиксируют положение черенка на расстоянии 700 мм от места зажима.
После нагружения полотна полным изгибающим моментом и снятия нагрузки фиксируют положение черенка на том же расстоянии. Разница в измерениях не должна превышать 7 мм.
Зону перехода тулейки в полотно (от линии наступа до конца тулейк.и или накладки), а также сварные и клепаные соединения проверяют на прочность в приспособлении, обеспечивающем их нагружение изгибающим моментом, установленным в п.2.8, при этом нижняя опора должна располагаться на линии наступа. Указанная зона и соединения должны выдерживать изгибающий момент в течение 1 мин.
4.5. Прочность черенка следует проверять в приспособлении, имитирующем тулейку, приложением изгибающего момента в соответствии с п.2.23. После испытаний на черенке не должно быть трещин и расслоений.
4.4, 4.5 (Измененная редакция, Изм. N 1).
4.8. Шероховатость поверхности деревянных деталей следует определять по ГОСТ 15612-85 до нанесения лакокрасочного покрытия.
4.9. Тангентальный наклон волокон следует проверять на пиломатериалах или заготовках по ГОСТ 2140-81.
5. Транспортирование и хранение
5.1. Транспортирование лопат проводят транспортом любого вида в крытых транспортных средствах пли универсальных контейнерах в соответствии с правилами перевозок, действующими на конкретном виде транспорта.
6. Гарантии изготовителя
6.1. Изготовитель должен гарантировать соответствие выпускаемых лопат требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.
Приложение. (Исключено, Изм. N 1).
