Терморегулирующие вентили (ТРВ)
Статическая характеристика ТРВ представляет собой зависимость холодопроизводительности (пропускной способности ТРВ) от перегрева.
При выборе ТРВ необходимо заботиться о том, чтобы он полностью соответствовал производительности испарителя, так как только в этом случае можно обеспечить абсолютно устойчивую работу регулируемой установки. С этой целью следует предусматривать минимальный перегрев во всем диапазоне возможной производительности испарителя. Регулирование может быть устойчивым, только если точка пересечения кривых рабочей характеристики испарителя и рабочей характеристики ТРВ соответствует рабочей точке холодопроизводительности установки.
Для многосекционных испарителей, у которых секции установлены параллельно и имеют одинаковую тепловую нагрузку, после ТРВ предусматривают распределитель жидкости. Однако наличие распределителя всегда вызывает дополнительные потери давления, в связи с чем в таких случаях необходимо использовать ТРВ не с внутренним уравновешиванием, а с наружным. Этот тип ТРВ применяется также, когда потери давления в испарителе превышают значения. В ТРВ с наружным уравновешиванием давления полость под сильфоном связана не с давлением в корпусе ТРВ, а с давлением на выходе из испарителя с помощью уравнительного трубопровода (линии). Такое устройство позволяет уравновесить потери давления в трубках распределителя и в испарителе.
Уравнительная линия выходит го специального отверстия, предусмотренного в корпусе ТРВ, а ее другой конец врезается в трубопровод всасывания. Для защиты двигателя компрессора от перегрузки, которая может возникнуть в определенных условиях, например при запуске после оттаивания, предусматривают терморегулирующий вентиль типа MOP (Maximal Operating Pressure — максимальное рабочее давление), т.е. ТРВ с ограниченным значением давления максимального открытия. Такой ТРВ может открыться только тогда, когда температура испарения (т.е. давление в испарителе) упадет ниже заданного значения точки МОР. Другими словами, в точке МОР вентиль начинает перекрывать подачу хладагента в испаритель, чтобы предотвратить рост давления испарения. Повышение температуры термобаллона выше точки МОР практически не приводит к дополнительному открытию ТРВ.
Двигатель компрессора остается защищенным до тех пор, пока давление испарения не упадет ниже заданного значения точки МОР, вследствие чего аббревиатура МОР расшифровывается иногда как «защита двигателя от перегрузки» (Motor Overload Protection). Термобаллоны ТРВ следует закреплять, как правило, на горизонтальных участках всасывающих трубопроводов. Чтобы термобаллон мог быстро реагировать на любое изменение температуры в трубопроводе, необходимо обеспечить оптимальные условия теплообмена между трубопроводом всасывания и термобаллоном ТРВ (регулирование трв).
Термобаллон всегда должен располагаться на чистом и прямолинейном участке трубопровода и прикрепляться к нему специальным хомутом. Если диаметр всасывающего трубопровода менее 22 мм, термобаллон ТРВ должен располагаться на верхнем гребне этого трубопровода, так как там влияние пленки масла, которое всегда в большем или меньшем количестве присутствует в хладагенте в виде жидких частиц, на искажение информации о величине перегрева самое незначительное. Для трубопроводов с диаметром более 22 мм характер распределения масляной пленки по внутренней поверхности всасывающей магистрали различен. Поэтому для обеспечения хорошего теплообмена между термобаллоном и всасывающим трубопроводом, необходимого для нормальной работы ТРВ, следует размещать термобаллон в точке окружности трубопровода, соответствующей значениям 10 или 14 часов на часовом циферблате, если номинальный диаметр трубопровода заключен между 22 и 50 мм, и в точке 16 или 20 часов, если номинальный диаметр трубопровода более 50 мм.
В случае когда действительно нельзя установить термобаллон на горизонтальном участке трубопровода всасывания, выход капиллярной трубки из термобаллона обязательно должен находиться вверху. С другой стороны, термобаллоны никогда не следует размещать вблизи массивных металлических частей и тем более в воздушной струе от вентилятора. Кроме того, термобаллон должен быть изолирован от любых посторонних источников тепла (в частности, от нагрева излучением). Терморегулирующие вентили нашли широкое применение в холодильных установках (холодильные камеры), работающих на углеродсодержащих хладагентах, так как в них возврат масла не является особенно проблематичным и поэтому такие установки часто оснащаются испарителями, работающими в режиме перегрева даже при высоких мощностях. Вместе с тем это не исключает существования ТРВ, специально спроектированных для работы на аммиаке.
Дроссельное (или сопловое) отверстие многих ТРВ выполняется в виде сменного вкладыша, что позволяет обеспечить новое значение его производительности простой заменой этого элемента. Терморегулирующий (силовой, управляющий) тракт ТРВ, т.е. комплекс, состоящий из верхней части ТРВ (надмембранная полость, образующая терморегулирующий элемент), капиллярной трубки и термобаллона, также иногда бывает сменным, что позволяет подобрать наилучший вариант заправки термобаллона (паровая, жидкостная или адсорбционная заправка), наиболее подходящий для конкретных условий работы данного холодильного оборудования.
Простой заменой типа заправки термобаллона иногда удается легко решить проблему пульсации («качания») иглы регулятора. Статический перегрев этого ТРВ устанавливается в заводских условиях на уровне 4 К и обычно для большинства традиционных областей использования не требует перенастройки. Если, однако, такая необходимость возникает, можно повысить или понизить перегрев, т.е. соответственно уменьшить или увеличить расход подачи хладагента, вращая в ту или иную сторону винт регулировочного штока, при этом один полный оборот винта соответствует изменению перегрева на 4 К.
Терморегулирующий вентиль: устройство и принцип работы
Работоспособность оборудования с компрессорно-конденсаторными блоками зависит от грамотности проектирования фреонных магистралей, подбора регулировочной и запорной арматуры, а также монтажа в холодильных установках терморегулирующего вентиля. ТРВ является обязательной деталью фреонной магистрали холодильных агрегатов. Он предназначен для регулировки подачи хладагента на вход испарителя в зависимости от степени нагрева (интенсивности кипения) фреона в испарителе. Регулировка осуществляется с целью защиты компрессора от попадания жидкообразного хладона. Интернет-магазин «ЗИКУЛ» предлагает в ассортименте терморегулирующие вентили с внешним уравнением.

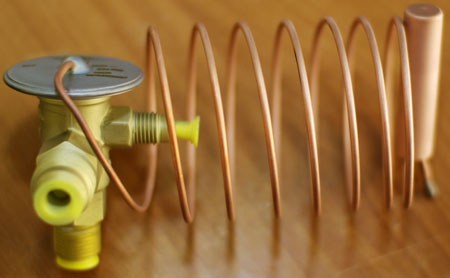

Устройство терморегулирующего вентиля
Назначение, функционирование и устройство терморегулирующих вентилей разного типа идентичное. В корпусе смонтирован клапанный узел с узким сечением, позволяющим дросселировать и регулировать объём циркулирующего хладагента. Также в корпусе устанавливается гибкая металлическая мембрана, назначение которой заключается в реагировании на изменение давления и приведение в движение закреплённого на ней штока. Перемещаясь в продольной плоскости, он изменяет проходное сечение вентиля, регулируя прохождение фреона. Перемещение штока контролируется специальным винтом с пружиной.
Термобаллон реагирует на температуру перегрева циркулирующего хладона и меняет внутреннее давление. Повышенное или пониженное давление из термобаллона благодаря капиллярной трубке воздействует на мембрану, которая меняя положение, перемещает шток, изменяющий проходное сечение клапанного узла. Корпус закрывается нижней крышкой.
Благодаря использованию латуни и меди ТРВ характеризуется продолжительным сроком службы и коррозионной устойчивостью. Капиллярная трубка и термобаллон отличаются вибростойкостью. Терморегулирующий вентиль подключается к магистрали с помощью предусмотренного конструкцией входного и выходного штуцера.
Особенности функционирования ТРВ
На эффективность работы оборудования оказывает влияние правильность монтажа и регулировки ТРВ. Он подключается в магистраль перед испарителем. При прохождении хладагента происходит дросселирование ‒ понижение давления конденсации до значения, при котором осуществляется кипение. На вход из конденсатора под повышенным давлением поступает фреон в виде насыщенной жидкости, а далее в теплообменник подается парожидкостная смесь низкого давления. Также на ТРВ возлагается функция контроля и регулировки расхода хладона, циркулирующего через испаритель, с учётом тепловой нагрузки.
Принцип работы терморегулирующего вентиля следующий. Хладагент, закипая в теплообменнике, активно поглощает тепло и отводит его в конденсатор для передачи в атмосферу. Благодаря регулированию количества фреона, поступающего в испаритель, обеспечивается защита компрессора от гидроудара. Температура парожидкостной смеси воспринимается баллоном, который благодаря тонкой трубке оказывает воздействие на давление в пространстве над мембранной. Изменение температуры хладона после нагревания в испарителе меняет положение штока, который увеличивает или уменьшает проходное сечение клапана.
При увеличении тепловой нагрузки на испаритель, увеличивается температура хладагента на выходе. Нагревается термобаллон и растет давление над мембраной. Она постоянно находится под воздействием давления баллона и жидкостного фреона, поступающего из конденсатора. При увеличении температуры шток движется вниз, увеличивая проходное отверстие. Увеличение объема хладагента снижает перегрев на выходе испарителя.
Снижение температуры будет происходить до установленного мембраной равновесного положения, которое регулируется винтом с пружиной при пусконаладочных работах системы. При снижении температуры кипения падение давления передается в область над мембраной, которая перемещаясь вверх с помощью штока, уменьшает подачу хладона в испаритель. В результате интенсивность кипения снова возрастает и обеспечивается автоматическая регулировка подачи фреона. Таким образом, осуществляется защита от перегрузки и увеличивается ресурс работы электромотора.
Как выбрать ТРВ
При выборе терморегулирующего вентиля для холодильника или для мощного холодильного оборудования необходимо учитывать главные параметры: температуру испарения и потери в ТРВ, отличающиеся для каждого агрегата. Потери определяются как разность между значением давления конденсации на входе ТРВ и испарения на выходе теплообменника за исключением внутренних потерь, возникающих на входном и выходном патрубке, в трубопроводах и внутри элементов системы охлаждения.
Также для выбора ТРВ учитываются следующие факторы:
Терморегулирующие вентили с внешним регулированием могут работать с хладагентом любого типа и отличаются высокой производительностью. Устройство позволяет эффективно заполнять испаритель фреоном для максимального охлаждения, одновременно предотвращая попадание жидкости в компрессор и всасывающий трубопровод. В результате обеспечивается эффективная и безопасная работа компрессора и холодильного оборудования.
От правильности выбора и настройки терморегулирующего вентиля зависит эффективная и корректная работа холодильной установки, а также обеспечивается надежная защита компрессора от попадания жидкообразного фреона.
Принципы работы терморегулирующего вентиля (ТРВ)
Если температура термобаллона превысит 11 С, то это повлечет и увеличение давления (оно станет больше 6 бар) и ТРВ откроется. Когда температура и давление станут ниже 11 С и 6 бар соответственно, то ТРВ закроется.
Получается, что при соответствующей настройке регулировочной пружины ТРВ (1,4 бар), будет поддерживаться постоянная разница между температурой кипения и температурой термобаллона в 7 К.
Основные причины аномального перегрева
На (рис. 5.1) tB= tE= температуре кипения=4 С. В точке D температура составляет 18 С, а перегрев составляет 14 К.
Объясняется это следующим образом: если холодильный контур имеет нормальную работу, то последние капли жидкости в точке С уже выкипели. Далее пары продолжают нагреваться – участок C-D. Когда участок C-D заполнен парами, обеспечивается нормальный перегрев.
Когда в испарителе хладагент находится в недостаточном количестве, длина участка, заполненного парами, увеличивается (рис.5.1 точка Е), в результате чего перегрев значительно возрастает. Если температура в точке D достигнет 18 С, то перегрев составит 14 К.
Чрезмерно низкий перегрев (меньше 5 К)
Практика показывает, что даже после выполнения настроек ТРВ, системе необходимо 20 минут для того, чтобы войти в новый режим.
В стабильно работающих установках открытие ТРВ действительно приводит к увеличению давления кипения, в связи с этим необходимо знать, что в функции ТРВ не входит его регулировка. Основное назначение ТРВ – это оптимальное заполнение испарителя при различных тепловых нагрузках для обеспечения постоянного перегрева всасываемых паров.
Как перегрев влияет на холодопроизводительность?
Поэтому для максимальной холодопроизводительности необходимо следить, чтобы испаритель был как можно больше заполнен хладагентом. Снижая перегрев необходимо следить, чтобы жидкость не попадала на вход в компрессор. Если в системе слишком большой перегрев, то это означает, что ТРВ пропускает слишком мало жидкости (почти закрыт). Низкая холодопроизводительность испарителя свидетельствует о том, что перепад температур Δθ на входе-выходе является незначительным. Давление кипения на выходе из ТРВ падает, и трубопровод покрывается инеем. При низком перегреве отверстие ТРВ пропускает много жидкости или полностью открыто. Если в испарителе содержится много жидкости, то наблюдается высокая холодопроизводительность и перепад температур Δθ для охлаждаемого воздуха является нормальным. В этом случае в компрессор могут попадать губительные для него частицы жидкости.
Воздействие температуры охлаждаемого воздуха
Если охлаждаемый воздух поступает к испарителю с температурой 25 С, то участка трубопровода А-В достаточно, чтобы обеспечить перегрев паров в 7 К. Давление кипения в этом случае соответствует 5,2 барам, что является эквивалентом температурному напору Δθполн 18 К.
В данном случае установка работает нормально, температура окружающей среды падает, как и температура на входе в испаритель. Допустим, что температура на входе в испаритель снизилась на 20 С. При прежних настройках ТРВ перегрев остается почти постоянным – 7 К. Чтобы перегрев паров остался прежним при более низкой температуре, необходимо увеличить участок трубопровода испарителя, где происходит обмен между воздухом и парами хладагента. При температуре наружного воздуха 20 С длина участка А?-В больше для обеспечения перегрева 7 К, чем участка А-Б при температуре 25 С, для обеспечения аналогичного перегрева паров. Поскольку в данных участках находятся только пары, то можно утверждать, что при температуре воздуха на входе в испаритель 20 С в нем находится меньше жидкого хладагента, нежели при температуре 25 С.
При поступлении в ТРВ более холодного воздуха он начинается закрываться, что приводит к снижению количества жидкости и уменьшении холодопроизводительность. Давление кипения также снижается. Говоря другими словами, при снижении температуры воздуха на входе в испаритель, сечение ТРВ становится меньше, для сохранения необходимого перегрева. При этом давление кипения также уменьшается. Температурный напор Δθполн остается неизменным, если давление конденсации не меняется и правильно отрегулировано.
Производительность ТРВ
Аналогичная ситуация происходит и с терморегулирующим вентилем: при снижении расхода жидкости давление между входом и выходом уменьшается, и увеличивается при его повышении. Также следует помнить о том, что увеличение расхода жидкости хладагента, проходящего через терморегулирующий вентиль, повышает его производительность, а, следовательно, и мощность установки.
Необходимо различать следующие понятия: производительность ТРВ, поглощающая способность испарителя и холодопроизводительность.
Под производительностью терморегулирующего вентиля понимают максимальный расход, способный пропускать данный элемент при полностью открытом отверстии и фиксированном перепаде давления ΔР. Исходя из этого, можно сделать вывод, что производительность напрямую зависит от диаметра сечения сменного клапанного узла внутри ТРВ. Данная зависимость отображена на схеме рис.8.2.
Проходное сечение В обладает большим диаметром чем b, а, следовательно, может пропускать больше жидкости. Таким образом, терморегулирующий вентиль с клапанным узлом, имеющим сечение В, обладает большей производительностью, чем ТРВ с патроном сечением b.
При этом производительность ТРВ и холодопроизводительность испарителя должны быть равны, поскольку через ТРВ может проходить столько жидкости, сколько сможет выкипеть в испарителе.
В приведенной ниже таблице 8.1 указаны данные по выбору ТРВ для установки на R22.
Точка 1: Производительность ТРВ 3,32 кВт при tk=50 С и to=0 С (ΔР=18,4-4=14,4 бар)
Точка 2: Производительность ТРВ 2,88 кВт при tk=35 С и to=0 С (ΔР=12,5-4=8,5 бар)
Точка 2: Производительность ТРВ 2,53 кВт при tk=35 С и to=10 С (ΔР=12,5-5,8=6,7 бар)
Следовательно, для температуры кипения 0 С производительность снижается с 3,32 до 2,88 кВт при уменьшении ΔР с 14,4 до 8,5 бар, что равняется 13%.
При температуре конденсации 35 С производительность терморегулирующего вентиля снижается с 2,88 до 2,53 кВт и ΔР уменьшается с 8,5 до 6,7 бар – 12%.
Поэтому ТРВ и маркируются по производительности. Некоторые изготовители указывают номинальную производительность данной величины для определенных условий работы (+5/+32 С переохлаждение 4 К). Так, номинальная производительность ТРВ компании DANFOSS марки TEX5-3 составляет 3 тонны, а ALCO марки TIE4HW – 4 тонны.
Стоит помнить, что номинальная производительность обозначает только порядок величины, а ее конкретное значение будет показано на практике. Определяется оно рабочим перепадом и паспортом ТРВ, устанавливающим определенное значение производительности для данного проходного сечения.
Пульсации ТРВ
В точке to хорошо налаженный ТРВ обеспечит перегрев 7 К. В целом, установка показывает стабильную работу и необходимый перегрев. На промежутке времени t1 открываем вентиль на один оборот, после чего сразу видим, как он быстро переходит на пульсирующий режим работы. При этом перегрев меняется от 2 до 14 К. Показания манометра НД также свидетельствуют о пульсации давления кипения, которые совпадают по частоте с изменениями кривой 2. На следующем промежутке t2 ТРВ открываем еще на оборот. При этом частота пульсации начинает быстро возрастать, и перегрев находится в промежутке 0-12 К.
Если дотронутся до всасывающего трубопровода, то можно отчетливо ощутить гидроудары, которые передаются в компрессор. При этом корпус компрессора будет холодным. Чем больше открываем регулировочный винт ТРВ, тем больше повышается его производительность. Пульсация свидетельствует о том, что пропускная способность ТРВ выше производительности испарителя.
Негативные нюансы пульсации
При дальнейшем открытии ТРВ, пульсации прекратятся, низкое давление стабилизируется, а температуры 1 и 2 приобретут одинаковое значение. Компрессор станет работать в условиях, когда на его входе имеются неиспарившиеся частицы. Правда, данный режим может привести к негативным последствиям.
Настройка терморегулирующего вентиля
Давайте рассмотрим наиболее простой и верный способ. К используемым манометрам подключаем электронный термометр, датчик которого крепим на термобаллоне ТРВ (рис.8.4). Для того, чтобы обеспечить стабильность настроек необходимо все действия производить при температуре близкой к отключению компрессора. Категорически не рекомендуется их выполнять при высокой температуре ТРВ в охлаждаемом объеме.
Предлагаемая технология настройки основана на том, что вначале необходимо ТРВ вывести на предельный режим, во время которого начнутся пульсации. Для этого ТРВ медленно открывается до появления пульсации (показания манометра НД и термометра остаются неизменными). При возникновении пульсаций перегрева необходимо прикрывать ТРВ до тех пор, пока они не прекратятся.
Не следует вращать регулировочный винт больше, чем на один оборот, поскольку предельный режим пульсации может наступить через ¼, а иногда и через 1/8 оборота. После всех совершенных изменений необходимо выждать порядка 15 минут. В конечном результате это поможет сократить общее время настройки.
Если в период работы установки в пульсирующем режиме слегка закрыть ТРВ (пол-оборота), то это будет значить, что терморегулирующий вентиль настроен на минимально возможный перегрев. В этом случае заполнение испарителя жидким хладагентом станет оптимальным, и пульсации прекратятся.
Стоит учитывать, что давление конденсации должно оставаться практически стабильным, но максимально приближенным к номинальным условиям работы, поскольку от нее зависит производительность ТРВ.
Терморегулирующий вентиль (ТВР) холодильной установки: принцип работы, установка
Что такое ТРВ? Неисправности, регулировка, устройство
При изменении производительности системы количество пропускаемого фреона не изменяется, поскольку капилляр не может пропускать больше, чем положено из-за малого внутреннего диаметра. В таких случаях используют ТРВ, для осуществления контроля над количеством потребляемого фреона.
Терморегулирующий вентиль – это точный прибор, регулирующий подачу хладагента в испаритель в зависимости от интенсивности кипения хладагента в испарителе. Он препятствует попаданию жидкого хладагента в компрессор. Например, если испаритель работает на R12 и при этом давление всасывания составляет 0,25 МПа, то температура насыщения при 0,25 МПа равна 4°С. При этом, пока хладагент пребывает в жидком состоянии, его температура будет оставаться в пределах 4°С. В одной и той же установке можно использовать несколько испарителей.
При выборе оптимального ТРВ для конкретной холодильной установки, необходимо учитывать температуру испарения, а также полные потери в ТРВ. Они равны разности давления конденсации и испарения за исключением потерь:
Существуют терморегулирующие вентили с внешним и внутренним уравниванием. Для уменьшения давления в испарителе в первом случае добавляют внешнюю трубку, которая связана с выходом из испарителя. ТРВ с внешним уравниванием отличается трубой, предназначенной для передачи давления хладагента. Она изменяет давление в испарителе и подает его к мембране со стороны пружины. Получается, что он поддерживает баланс между силой пружины – давления на выходе из испарителя — и в термобаллоне. Терморегулирующие вентили с внутренним выравниванием используются в торговых и промышленных системах. Они подходят к любому хладагенту и имеют высокую производительность. Действие ТРВ основано на поддержании перегрева в испарителе — он позволяет ему заполнить испаритель необходимым количеством жидкого хладагента независимо от имеющейся нагрузки. Также нет опасности, что жидкость может попасть в компрессор или всасывающий трубопровод. В результате обеспечивается максимально эффективное применение поверхности испарителя. Данный вид ТРВ подходит для систем с часто меняющимися нагрузками.
Существуют следующие виды ТРВ:
Фильтрующий патрон

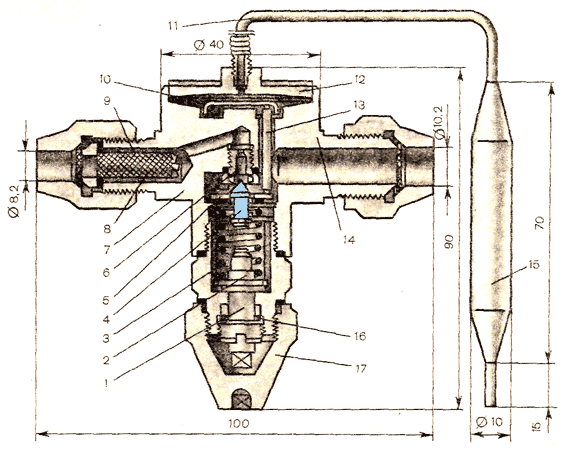

Это наиболее простое устройство, применяемое в торговых холодильниках. Его конусообразная сторона дополняет гнездо для вальцовки, при этом отверстие в конусе может быть разным по диаметру, таким образом можно осуществлять регулировку производительности ТРВ.
Обозначается на рисунке цифрой — 9.

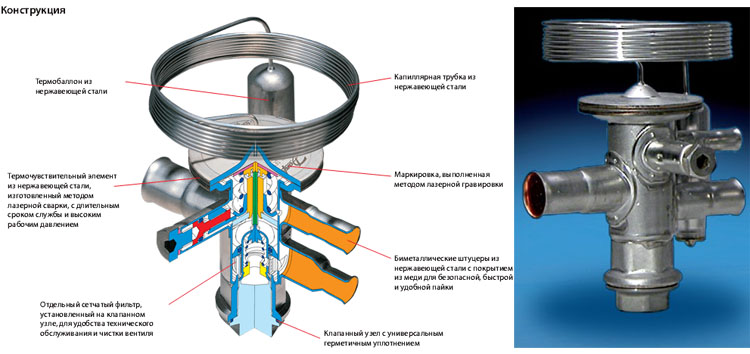

Терморегулирующие вентили Danfoss TU/TC
В нижней части ТРВ находится клапанный узел в виде небольшого отростка, который отвечает за регулировку.

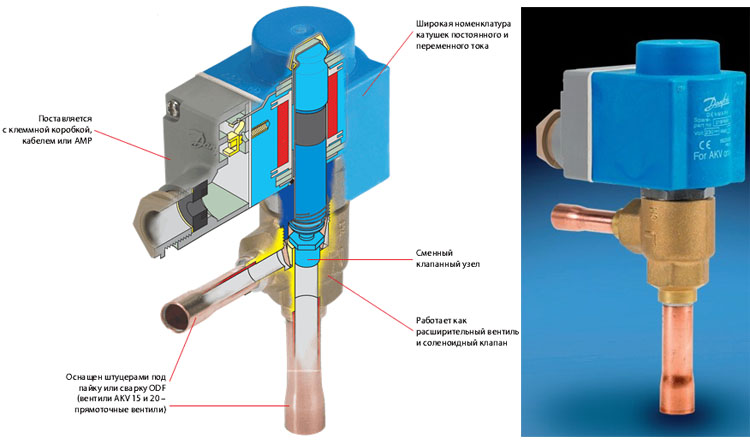

Терморегулирующий клапан AKV
Внешне имеет вид обычного соленоида. Он работает на основе широтно-импульсного регулирования, соответственно, чем больше импульс, тем больше он открывается.

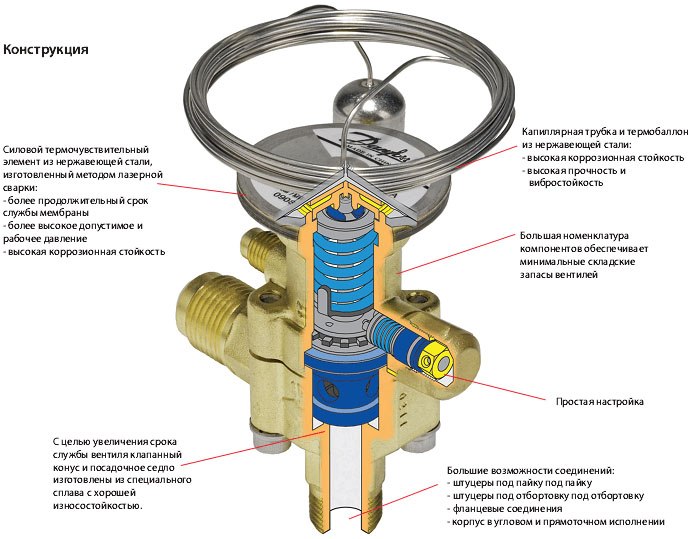

Терморегулирующие вентили ТЕ 5-55
В них регулировка осуществляется при помощи шестеренчатой передачи.
Терморегулирующие вентили Т2 и ТЕ2
В данных вентилях регулировочный винт находится под углом.

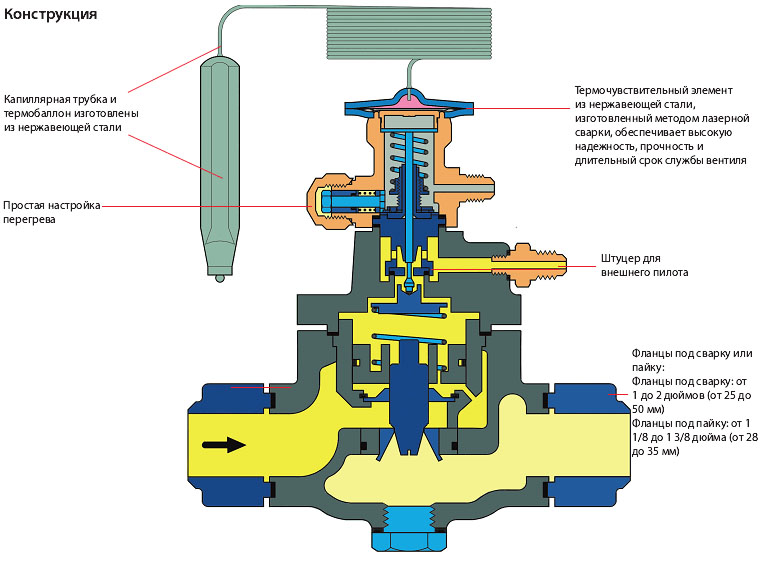

Терморегулирующие вентили РНТ
рассчитанные для работы в мощных установках. Имеют зубчатую систему настройки.
Терморегулирующий клапан ETS
За регулирование в нем отвечает контроллер, считывающий показания температуры и давления всасывания, и в зависимости от них открывающий или закрывающий вентиль при помощи небольшого мотора с редуктором.
Перегрев и переохлаждение
Холодильное оборудование
Терморегулирующие вентили
Терморегулирующий вентиль Danfoss используется в системах водоснабжения для качественного регулирования теплоотдачи устройств и поддержания оптимального температурного режима внутри зданий. В холодильных агрегатах он помогает регулировать поток жидкого хладагента, который поступает в испарительное устройство. При этом функциональный вентиль контролирует перегрев устройства и не позволяет жидким веществам попасть на поверхность компрессора.
Технические характеристики и особенности
Терморегулирующий вентиль представляет собой высокоточный прибор, который предоставляет великолепную возможность регулировать подачу холодильного агента в испаритель с учетом интенсивности процесса кипения хладагента в испарителе. Он исключает риск попадания жидкости в компрессор.
При выборе типа и модификации ТРВ для определенного холодильного оборудования или системы рекомендуется учитывать несколько основополагающих факторов: температурный режим кипения и величину полных потерь в вентиле.
Классификация устройств
Терморегулирующие вентили можно условно подразделить на две большие группы:
Вентиль с внешним управлением обладает трубкой, которая предназначена для передачи холодильного агента. Он помогает изменить показатель давления в испарительном устройстве.
Терморегулирующий клапан Danfoss – функциональное и надежное устройство. ТВР от мирового бренда подразделяются с учетом особенностей конструкции на три основных типа:
Купить долговечные и надежные терморегулирующие вентили от бренда Danfoss по привлекательной цене можно в специализированной компании Refkomplekt.
10/11. Терморегулирующий вентиль.
Терморегулирующие вентили (ТРВ)
Категория: Торговое оборудование
Контроль за температурно-влажностным режимом хранения продуктов в охлаждаемых камерах, складских помещениях, хранилищах для овощей, фруктов и т.д. производится ежедневно с помощью термометров и психрометров, установленных на видном месте, удаленных от дверей и испарителей (гл.6 Санитарных правил № 2.3.6.1066-01).
Проверка температуры воздуха внутри холодильников, холодильных камер, охлаждаемых витрин, другого холодильного оборудования проводится ежедневнов рамках программы производственного контроля.
Все холодильные установки в организациях торговли оснащаются термометрами для контроля температурного режима хранения пищевых продуктов. Использование ртутных термометров для контроля работы холодильного оборудования не допускается. Охлаждаемые камеры рекомендуется оборудовать термореле и (или) системами автоматического регулирования и регистрации температурно-влажностного режима
Холодильные камеры
Холодильные камеры представляют собой сборно-разборные конструкции из теплоизолированных панелей и предназначены для охлаждения и хранения свежих и охлажденных продуктов при температурах от 0°С до +10°С.
Холодильные камеры по назначению подразделяют на среднетемпературные, низкотемпературные и камеры для быстрого замораживания. Температурные режимы в торговых холодильных камерах не совпадают с режимами в торговых холодильных шкафах.
Среднетемпературные камеры предназначены для продолжительного хранения охлажденных продуктов при температурах от –5 до +5°С.
Холодильные витрины
По размещению холодильного агрегата витрины бывают со встроенным и с выносным холодильным агрегатом.
Модели со встроенным холодильным агрегатомимеют небольшую глубину экспозиции, как правило, не больше 75 см, что обусловлено статическим типом охлаждения. Используется это холодильное оборудование в небольших магазинах, которые работают по принципу «через прилавок», то есть с продавцом. Установка таких холодильных прилавков в торговом зале не сопряжена с большим объемом монтажных работ — достаточно их установить в требуемом месте и подключить к энергосети.
Холодильные витрины с выносным агрегатомиспользуются в супермаркетах и магазинах самообслуживания. Они имеют глубину экспозиции — до 1 метра и динамическую систему охлаждения, при которой воздух перемещается в рабочем пространстве путем принудительной конвекции. Этот вид холодильного оборудования нуждается в специальном профессиональном монтаже — подключении к выносному холодильному агрегату или к централизованной системе холодоснабжения. В отличие от холодильных витрин со встроенным холодильным агрегатом, у таких прилавков значительно более равномерное поле температур по экспозиционной глубине (разница — в пределах 1-1,5°С).
Холодильные прилавки могут быть выполнены в нескольких климатических классах.
Витрины со встроенным холодильным агрегатом обычно производят двух климатических классов: третьего (холодильные витрины, работающие при температуре окружающего воздуха не более 28°С и относительной влажности — до 60%), и четвертого (температура — до 32°С и влажность — до 55%).
Что касается холодильных прилавков с выносным агрегатом, то, соответственно, для холодоснабжения одного и того же прилавка используется либо обычный холодильный агрегат, либо усиленный (для тропического климата).
Корпус холодильной витрины состоит из двух листов металла, между которыми залит пенополиуретан, обладающий высокими теплоизоляционными свойствами. В нижней части витрины находится холодильный агрегат. Испаритель крепится на задней стенке корпуса, а в прилавках под выносной холод — иногда на дне витрины. В большинстве моделей холодильных витрин со встроенным агрегатом есть скрытая камера для хранения товарного запаса, находящаяся под экспозиционной поверхностью, что весьма удобно.
Форма фронтального стекла может быть прямой и выгнутой. В верхней части остекленной холодильной витрины находится люминесцентный светильник с одним или двумя рядами ламп. Также возможно освещение части прилавка от пола до остекленной части. Со стороны продавца размещается рабочая поверхность, которая может быть изготовлена из ламинированной плиты, нержавеющей стали или камня.
При выборе холодильной витрины следует обратить внимание, чтобы столешницы были изготовлены из нержавеющей стали. Важно, чтобы материалом внутренней отделки служил только пищевой алюминий. Также необходимо, чтобы поддоны были выполнены из нержавеющей стали. Удобно, если конструкция поддонов исключает протекание продуктов размораживания в ванну, и когда имеются дополнительные отделения для хранения товара. Кроме этого, убедитесь, что возможен монтаж холодильных витрин в единую линию витрин.
Холодильные горки
Холодильные шкафы
За последние годы для российского потребителя холодильной техники и оборудования стали доступными новейшие разработки зарубежных фирм. Кроме того, прогрессивные технологические решения стали осваивать и отечественные заводы-изготовители. Результатом этого стало насыщение российского рынка торгового холодильного оборудования, обновление ассортимента и повышение качества оборудования отечественного производства. В этой ситуации важно правильно определить потребность в оборудовании адекватно потребностям торгового предприятия, с учетом режимов хранения, охлаждаемой емкости и дизайна.
Только в Москве продажей торгового холодильного оборудования занимается около 100 фирм и в каждой из них работает от 10 до 50 менеджеров. Многие из них не имеют специального образования и, следовательно, не могут вести дело достаточно квалифицированно. Фирмы испытывают острую потребность в специалистах нового типа, хорошо знающих коммерческую работу, торгово-технологические процессы, маркетинговую и рекламную деятельность, основы менеджмента, охрану труда и технику безопасности и, главное, предмет труда — торговое холодильное оборудование.
Растущие потребности в холодильном оборудовании вызваны ростом производства охлажденных и замороженных продуктов.
Охлажденных продуктов производят гораздо больше, чем замороженных. В большинстве развитых стран потребление охлажденных продуктов (по массе) в 10 раз больше, чем замороженных, несмотря на то, что стоимость первых почти в 5 раз выше, чем вторых. Особенно возрастает спрос на охлажденные продукты, готовые к употреблению.
Годовое потребление замороженных пищевых продуктов в западноевропейских странах — от 18 до 23 кг, в США — 55 кг, потребление замороженных пищевых продуктов возросло с 17,8 млн. до 30 млн. т.
Новый стиль жизни вынуждает людей совершать комплексные покупки только 1—2 раза в неделю. Поэтому, чтобы обеспечить потребность покупателей в свежих продуктах, необходимо повысить эффективность всех звеньев холодильной цепи: холодильников, охлаждаемых транспортных средств, торговых холодильных витрин и т. д. Применение холода позволяет не только сохранить первоначальное качество продуктов, питательность и внешний вид, но и обеспечивает продолжительное хранение с целью создания достаточного товарного запаса, а также товаров сезонного производства.
Чтобы обеспечить доброкачественность пищевых продуктов, их консервируют с применением холода, т. е. хранят при пониженных температурах от заготовки и производства до потребления. В торговую сеть замороженные или охлажденные продукты поставляются специализированным транспортом, запасы хранят в холодильных камерах магазина. В торговых залах продукты находятся в холодильных витринах, ларях, прилавках, прилавках-витринах, холодильных шкафах.
В условиях рыночной экономики качественное холодильное торговое оборудование имеет огромное значение. Один из главных факторов увеличения покупательского спроса — расширение ассортимента продукции, доброкачественность которой обеспечивается только при правильном хранении и соблюдении температурного режима. Кроме того, при закупке большой партии продукции предприятие может получить значительные скидки на товар, а качественное хранение большого количества продукции может быть обеспечено только за счет хорошего холодильного оборудования.
Одним из основных направлений в отечественном производстве холодильного оборудования сегодня является создание его параметрических рядов с заливочной теплоизоляцией, принудительной циркуляцией воздуха и по единому модулю.
Унификация оборудования по температурным параметрам, узлам и размерам обеспечивает снижение энергопотребления, матери-ало- и металлоемкости машин, повышает эксплуатационную надежность и коэффициент полезного использования объема оборудования. Она позволяет также значительно сократить число типоразмеров изделий, одинаковых по функциональному назначению, и создать на базе одной исходной модели ряд однофункциональных видов холодильного оборудования с различными эксплуатационными и технико-экономическими параметрами. Сборные холодильные камеры применяют на небольших торговых предприятиях, где нецелесообразно использовать стационарные камеры, а также в магазинах самообслуживания для реализации товаров из тары-оборудования и для дневного хранения продуктов с целью пополнения по мере реализации их из прилавков и витрин в торговых залах.
Отечественная промышленность выпускает различные типы сборных холодильных камер: среднетемпературные КХС, низкотемпературные КХН и двухрежимные КХК
Сборные холодильные камеры имеют:
• унифицированные панели (верхние, боковые и др.);
• крепежные болты и винты для сборки панелей;
• холодильный агрегат (соответствующий конкретному типу холодильной камеры);
• приборы автоматической регулировки и защиты;
• поддон для стока конденсата и трубку для слива конденсата за пределы охлаждаемого объема;
• наружную облицовку (из листового металлопласта);
• внутреннюю облицовку (из листового алюминия);
Технические характеристики средне-и низкотемпературных камер
