Труба винипластовая что это
Винипласт: синтетический материал для изготовления труб, основные преимущества изделий
Винипласт является тем же ПВХ, однако в его структуру были добавлены различные стабилизаторы, красители, а также смазочные материалы.
За счет этого он имеет большую устойчивость к различного рода воздействиям.
Именно эти качества сделали его применение очень популярным в сфере создания канализации, электропроводки и даже водоснабжения.
Особенности
По своим свойствам такой материал является очень жестким и непрозрачным, сделанным из полимерной массы, без использования пластификаторов. В его основе лежат виниловые смолы, а также поливинилхлорид.
При этом для придания необходимых физических свойств в состав добавляются антиоксиданты, термостабилизаторы, а также различные красящие пигменты и светостабилизаторы.
Так, благодаря стабилизаторам, удалось добиться устойчивости материала к различным воздействиям в процессе его эксплуатации. А добавление красящих пигментов делает возможным придание готовым изделиям любой необходимой окраски.
Такой материал считается не пластифицированным поливинилхлоридом, однако при этом в нем содержится незначительное количество пластификаторов. Максимальное количество этого вещества на весь объем составляет не более 10%. Также данный материал прекрасно клеится к различным поверхностям, начиная от деревянных, и заканчивая бетонными или даже металлическими.
За счет специфического состава используемого материала, готовая винипластовая труба обладает отличной устойчивостью не только к высоким температурам, но и к воздействию различных кислот и щелочей.
К тому же, изделие получается негорючее, а для его сварки необходима температура свыше 250˚С. Между собой такие детали также прекрасно склеиваются, и в результате образуются стык, чья прочность лишь немного уступает общей прочности изделия.
Очень распространено использование винипластовых труб для:
Характеристики
Исходя из той сферы, где применяется изделие, зависят его технические характеристики.
Так, варианты труб, применяемых в области монтажа напорных водопроводов, также используется для оборудования самотечной канализации.
Это обусловлено их стойкостью при работе с повышенным давлением (стандартные варианты до 16 ампер, усиленные до 32), а также длительной работой при высоких температурах. Чаще всего размер труб имеет величину до полуметра. Чтобы создать прочные герметичные соединения, стараются использовать либо холодную сварку, либо фитинги.
Именно благодаря созданию трёхслойной экструзии, производителям удается выпускать изделия с такими характеристиками. И даже в случае полного промерзания материала, он не будет трескаться, а его использование возможно даже на глубине 5 метров. К тому же, винипластовые трубы очень легко монтировать без дополнительных инструментов.
В сфере прокладки электропроводки стараются применять гофрированные варианты винипластовых труб, имеющих диаметр 25 мм.
Это обусловлено тем, что они имеют диэлектрические свойства, а также устойчивы к возгоранию.
Всего их бывает несколько видов: армированные и двухстенные. Разница в них заключается в уровне кольцевой жесткости. За счет своей структуры их часто используют в местах повышенной вибрации.
Особенности монтажа
Процесс осуществления монтажа зависит от типа изделия, а также сферы его применения. В случае обустройства канализационных и водопроводных систем большое внимание уделяется соблюдению герметичности всей конструкции.
Именно поэтому для соединения элементов в таких системах рекомендуется использование холодной сварки, что снижает шанс повредить изделия и создать максимально плотные стыки. Варианты канализационных труб также можно герметизировать, используя резиновые уплотнители.
Винипластовые изделия хорошо поддаются деформации, имея при этом радиус изгиба до 100˚. Здесь важно понимать, что осуществление деформации самой трубы является причиной снижения её внутреннего диаметра на этих участках, за счет чего появляются внутри неё неровности. Именно из-за этого рекомендуется для изгибов труб устанавливать специальные угольники, которые очень просты в обращении.
Что касается монтажа изделий для электропроводки, то до начала работ необходимо проверить их целостность и нанести разметку, после чего их можно будет в отмеченных местах сгибать. Стоит помнить, что процесс изгиба нужно осуществлять исключительно с предварительно нагретыми до температуры 120˚ трубами.
Сварка винипластовых труб
После того, как винипласт нагревается до температуры 220˚С, он обретает текучее состояние. В связи с этим, чтобы соединить такие изделия, используется сварка.
Чаще всего применяется кратковременное нагревание на определенном участке. За счет этого можно исключить шанс повреждения изделия. Нагрев свыше указанной температуры крайне нежелателен, ведь это может стать причиной разрушения структуры трубы.
Всего есть несколько видов соединений, которые создаются за счет сварки – это стыковочный, а также раструбный. Первый вариант лучше все использовать при осуществлении прутковой сварки, когда толщина трубы не более 4 мм. Однако он обладает низким коэффициентом прочности, поэтому в процессе монтажа стараются использовать именно раструбный способ соединения.
Перед покупкой изделий желательно попросить продавца предъявить сертификат соответствия на трубы. А низкая цена является следствием некачественной продукции.
Смотрите видео, в котором специалист разъясняет, как оптимальным образом клеить трубы и фитинги из ПВХ:
Основные размеры и характеристики винипластовых труб
Материал винипласт – это измененный поливинилхлорид. Изготавливается путем смешивания полимерныхсмол, красителей, стабилизаторов и смазочных материалов.
Изделия из винипласта
Его повышенная устойчивость к агрессивности среды дает возможность применять изделия из винипласта в различных сферах деятельности. Производители научились делать качественные, надежные и долговечные винипластовые трубы.
Преимущества и недостатки винипласта
Из основных преимуществ материала можно перечислить следующие:
Привлекает возможность соединения изделий несколькими вариантами: склеиванием, сваркой, сверлением отверстий. Легко сваривается электродами, предназначенными для работ с металлом.
Как любой материал, винипласт тоже имеет недостатки. Но они скорее относятся к его особенностям и условиям эксплуатации:
Виды труб из винипласта
Разнообразие их видов позволяет выбирать нужные изделия для определенных работ. Существуют такие виды:
Гофрированные двухслойные трубы
В зависимости от того, где нужно применить трубы, их и выбирают. ГОСТом 28117-89 предусмотрено два типа труб: с раструбом и без раструба. Раструбы делают с добавлением уплотнительных колец либо соединяют клеем.
Раструбы с резинкой
Технические характеристики винипластовых труб
Существуют разные виды винипластовых труб, которые различаются по размерам. Диаметр бывает 16, 25, 32, 40, 50 мм. Все изделия изготавливаются по соответствующим ГОСТам, например, ГОСТ 28117.
В зависимости от параметров, трубы имеют разные предназначения и характеристики.
Применяется винипластовая труба для электропроводки, трубопроводов, вентиляционных коробов и вытяжных шахт. Также, сооружают водоснабжающие трубопроводы для домов и иных строений.
Чтобы изготовить проводку в вентиляцию работают с элементами 16, 25, 32 мм. Либо используется винилопластовая труба 50 мм. Вентиляционные изделия должны обладать следующими качествами: устойчивостью к возгораниям и отсутствием электропроводности. Этими качествами винилпласт обладает без сомнения.
Гофрированными деталями прокладывают кабели в земле. А для работ с помещениями выбирают более эстетичные типы изоляций. Чтобы смонтировать прокладку, используется винипластовая труба 25 мм. либо 50 мм. Согласно их техническим характеристикам, эти материалы достаточно эффективны для подобных целей.
Изготовление канализаций
Для работ с канализациями используют винипласт Р 51613-2000. Так как проводка канализационная должна обладать такими качествами:
К самотечной канализации требования другие. Чтобы построить канализацию в частном доме работают с гофрированными изделиями. Несмотря на то, что по Гос стандарту запрещено применять материалы с гофрированной поверхностью для подобных работ. Чтобы выстроить самотечную систему необходим размер трубы, который соответствует количеству потребляемой воды.
Канализационная проводка отличается устойчивостью к ржавчине, химическим отложениям внутри, извести и т. д. Не пострадает при механическом воздействии и повышенной влажности. Соединения с раструбами тоже применяются для установки канализационных систем.
Монтаж водопроводов
Чтобы снабдить постройки водой, тоже идет в ход винипласт. Использовать его разрешается строго при монтаже холодных водопроводов. Диаметр проводника выбирают с учетом числа потребителей и количества расходуемой воды на участке.
Чтобы изготовить подводку сантехническую используют диаметр 16 мм. Система трубопровода должна быть герметичной. Встраивают ее «холодной сваркой» или низко температурным паяльником.
Рекомендации по выбору материала
Транспортируют материал упакованным по пакетам, массой не превышающей двух тонн. А продают изделия отрезками от 4 до 12 метров.
Если решили осуществить монтаж водопровода или канализации на участке самостоятельно, вам же и придется приобретать материал для работ. Первым делом надо изучить предназначение каждого диаметра и область применения соответствующих видов труб. Предварительно посоветуйтесь со знающим человеком либо с продавцом.
При осмотре изделия должны быть без повреждений и заломов. Трубы, кроме гофрированных, должны быть гладкими, без шероховатостей и потертостей. Незначительные волны или полосы допускаются.
Что такое винипластовая труба?
Винипласт – это видоизмененный поливинилхлорид, добытый путем добавления в его структуру стабилизаторов, красителей, смазочных материалов и смол.
Пластиковые водопроводные трубы
Характеризуется повышенной устойчивостью к агрессивной среде, поэтому получил широкий спектр применения для обустройства канализации, электропроводки, систем вентиляции и водоснабжения.
Что такое винипласт?
По своей структуре винипласт – это непрозрачный, жесткий материал, изготовленный из полимерной массы без применения пластификаторов. Производится из перхлорвиниловой смолы и поливинилхлорида с добавлением антиоксидантов, термостабилизаторов и светостабилизаторов, а также смазок и красящих пигментов.
С помощью стабилизаторов производитель винипласта сумел сделать его устойчивым к разрушению во время переработки и эксплуатации, а с помощью смазок – сделать этот процесс проще. Красящие пигменты позволяют придать изделиям из винипласта необходимый окрас.
Хотя материал называют не пластифицированным поливинилхлоридом, он содержит пластификаторы, но в незначительном количестве. На весь объем материала припадает всего 10% пластификатора. Материал хорошо клеится к деревянным, металлическим и бетонированным поверхностям.
Благодаря специфицированному составу материала, труба винипластовая получила устойчивость к высоким температурам, кислотам, щелочам. Она негорючая, поддается сварке при температуре до 250˚С и механической обработке.
Соединение пластиковых труб сваркой
Детали из винипласта хорошо склеиваются между собой, при этом образовавшиеся стыки характеризуются прочностью в 80-90% от общей прочности изделия.
Трубы из винипласта широко применяются для наладки:
Технические характеристики
В зависимости от типа изделия и сферы его применения отличаются и его технические характеристики. Труба для сооружения напорных водопроводов применяется для подачи холодной воды и обустройства не самотечной канализации.
Она устойчива к длительному контакту с высокими температурами и может работать под высоким давлением (до 16 ампер) и влиянием агрессивных сред. Размер такого изделия может колебаться в пределах от 110 до 500 мм. Для обеспечения герметичности соединений применяют фитинги или метод «холодной сварки».
Канализационные пластиковые трубы
Трубы из винипласта, которые применяются для обустройства канализаций, характеризуются устойчивостью к образованию ржавчины, накипям, отложениям солей, влажности, влиянию химических соединений и механическим ударам.
Добиться высоких эксплуатационных характеристик удалось, благодаря трехслойной экструзии. Материал не трескается даже при полном замерзании и может применяться на углублении до 7 м.
Чтобы провести монтаж, застройщик не нуждается в привлечении спецтехники.
Для монтажа проводки используется гофрированная труба из винипласта диаметром 25 мм. Она характеризуется диэлектрическими качествами и противодействием к возгоранию. Может применяться для обустройства электропроводки в стенах, полах и потолках, а также за пределами помещений.
Различают армированные и двухстенные изделия на 25 мм. Они отличаются повышенной кольцевой жесткостью. Благодаря своей структуре, могут работать в местах с повышенным уровнем вибрирования. Изделия 25 мм эффективны при замыканиях, так как препятствует сгоранию всей проводки.
Особенности монтажа
Монтируются винипластовые трубы в зависимости от их типа и предназначения. В системах подачи и отвода воды, особое внимание уделяется герметичности конструкции.
Для ее обеспечения советуется применять метод «холодной сварки», так как он исключает вероятность появления повреждений и обеспечивает максимальные показатели состыковки частей. Канализационные системы также можно дополнительно герметизировать при помощи клея или резиновых уплотнителей.
Труба из винипласта поддается деформации. Безопасный радиус ее изгиба может достигать 100˚. Однако, стоит учитывать, что произвольная деформация изделия приводит к уменьшению его диаметра внутри изгиба, а также приводит к возникновению неровностей, поэтому с целью изгиба изделия используется угольник. Его монтаж прост и быстр в осуществлении.
Монтаж труб для электропроводки осуществляется, как в помещении, так и за его пределами. Перед началом работ их намечают, разрезают, снимаются фаски, производится деформация и соединение труб, а также их маркирование. Гнуть изделия 25 мм для монтажа проводки следует только в нагретом состоянии. Рабочий диапазон температур представляет 110-130˚С.
Чтобы предотвратить смятие изделий, в местах изгибов вводят пружины, диаметр которых немного меньше диаметра трубы. В процессе горячей обсадки изделия плотно вставляются в раструб до упора. Затем его разогревают. Когда он начнет охлаждаться, то за счет сжатия плотно охватывает трубу.
Сварка пластиковых труб (видео)
Сварка винипластовых труб
При нагревании до 220˚С винипласт переходит в текучее состояние, поэтому для соединения изделий из этого материала часто применяется сварка. Чтобы подготовить их к работе, можно использовать местное и кратковременное нагревание. Это позволит исключить возможность их повреждения.
Чрезмерный нагрев до 300˚С нежелателен, так как может спровоцировать разрушение структуры изделия.
Даже если сварка выполнена правильно, то по физическим свойствам шов будет значительно уступать телу изделия, хотя по химическим свойствам он и будет идентичным.
Различают два типа соединений, полученных в результате сварки: стыковой и раструбный. Стыковое соединение эффективно при прутковой сварке. Оно применятся в случае, если толщина изделия составляет больше 4 мм. Среди недостатков этого способа – низкая производительность и коэффициент прочности шва всего 0.5-0.7, неэкономичность.
Винипластовая труба: особенности материала, характеристики и применение
Винипласт? Что это? Где он продается и для чего применяется?
Ответы на эти вопросы мы сейчас постараемся найти вместе.

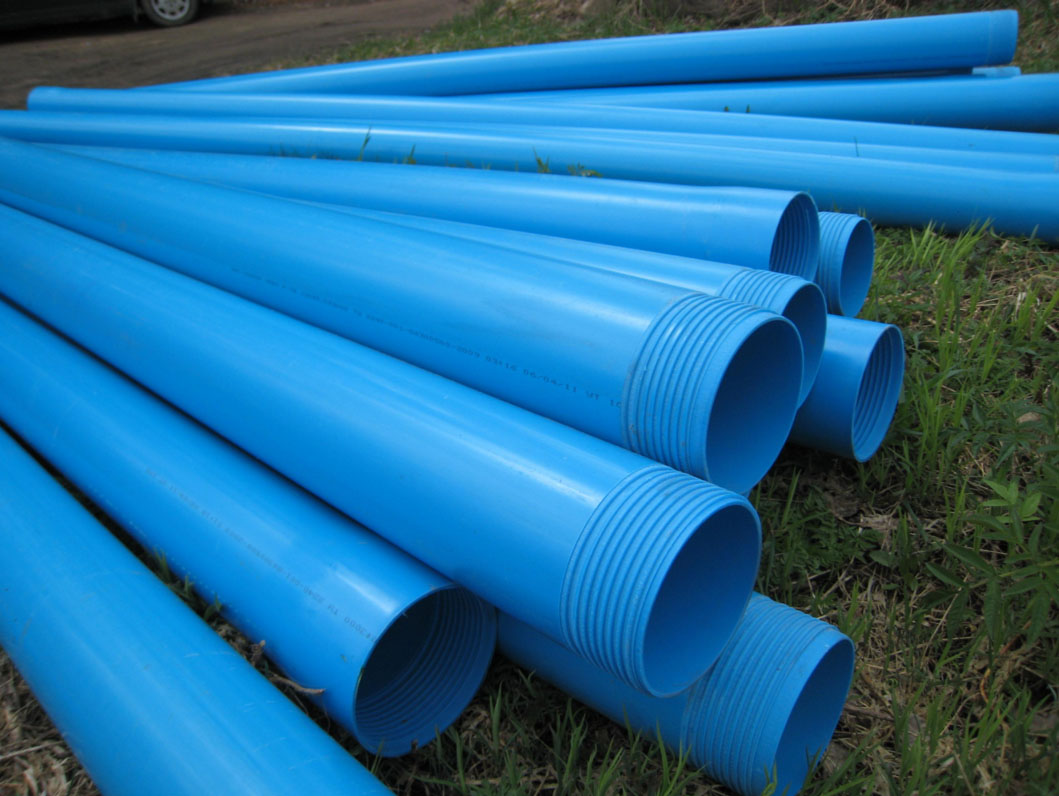

Винипласт как он есть. Эти трубы предназначены для напорной канализации
Что такое винипласт?
А вот пластификаторы в этот материал, напротив, добавляются в минимальных количествах. Отсюда его второе название — непластифицированный поливинилхлорид. Суммарное содержание пластифицирующих добавок в винипласте — не более 10 процентов. Для сравнения: в материалах, которым необходима гибкость (разнообразные декоративные пластики или виниловый кожзаменитель) содержится до 50 процентов пластификатора.
Не нужно думать, что получившийся материал страдает хрупкостью. Из винипласта, среди прочего, изготавливаются удилища, сочетающие прочность со способностью изгибаться под углом до 45 градусов.
Области применения
Винипласт используется для создания:
В рамках данной статьи нам наиболее интересны именно трубы.
Винипластовые трубы
Области применения
Можно назвать несколько основных областей применения винипластовых труб в инженерных сетях:
Свойства и стандарты
Давайте остановимся на том, какие должна иметь труба винипластовая технические характеристики согласно действующим нормативным документам.
Гофротруба для проводки и вентиляционная труба
От трубок для прокладки проводки требуются, в сущности, лишь устойчивость к возгоранию и диэлектрические свойства. От вентиляции и того меньше.
И это труба из винипласта
Совет: кабельканалы — куда лучший выбор для прокладки проводки в помещении, чем гофрированные трубки из винипласта.
Кроме куда более эстетичного внешнего вида, они сильно упрощают любые изменения конфигурации проводки. А вот при укладке в грунт гофротруба удобна.

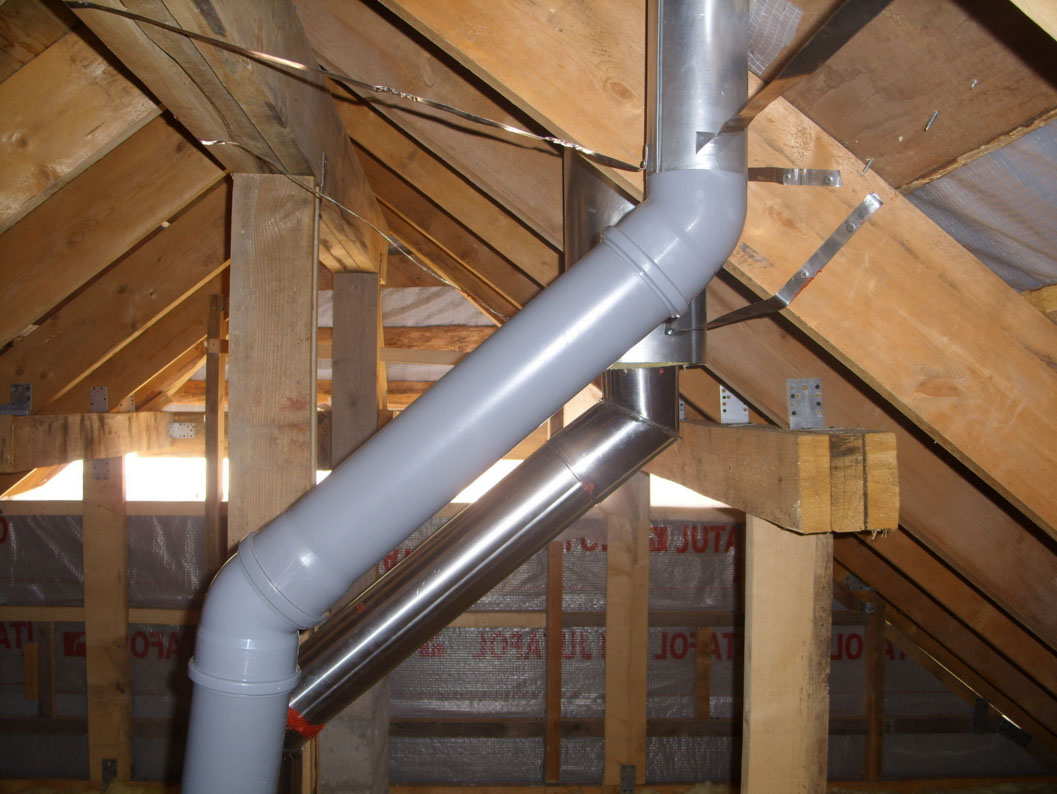

Вентканалы из винипласта могут быть любой формы и размера
Самотечная канализация
В самотечной канализации тоже каких-либо особенных требований к прочности нет.
Трубы винипластовые гост Р 52134-2003 наряду с трубами из полиэтилена, полипропилена и прочих пластиков должны :
Гофрированная наружная канализация из винипласта не боится просадок и смещений грунта
Напорная канализация и водопровод
С другой стороны, в случае напорной канализации труба может длительное время подвергаться воздействию одновременно:
При использовании трубы в качестве водопроводной химически агрессивные среды никуда не пропадают (труба ведь часто прокладывается через грунт), а давление в среднем заметно больше. Большую важность приобретает прочность соединений.
Винипластовые трубы гост28117-89 изготавливаются:
Здесь мы видим оба типа раструбов
Соответствующие гост трубы винипластовые должны поставляться прямыми отрезками длиной от 4 до 12 метров. Кратность размеров равна 0,25 метра. Этот регламент делает очень удобным расчет количества труб для необходимого участка трубопровода.
Трубы нетоксичны и при умеренном нагреве не выделяют вредных веществ. Температура их возгорания не ниже 300 С.
Согласно гост труба винипластовая должна перевозиться пакетами массой не более двух тонн. Пакет должен скрепляться как минимум в двух местах с расстоянием между местами скреплений 2-2,5 метра (для районов Крайнего Севера, где при низкой температуре пластики делаются хрупкими — 1-1,5 метра).
Тут все требования выполнены
Качество напорных труб из винипласта регламентирует и ГОСТ Р 51613-2000, согласно которому:
Наконец, труба винипластовая гост Р 51613-2000 должна размягчаться при температуре не ниже 78 С. Столь низкая температура, кстати, замечательно объясняет, почему ни один вид ПВХ не используется для водопроводов горячего водоснабжения и отопления.
Методы соединения труб
Они полностью зависят от предназначения трубопровода.
Серьезное внимание герметичности соединений уделяется, понятное дело, при монтаже водопроводных и канализационных систем.
В случае водопровода ( впрочем, внутренние водопроводы из ПВХ в любой из его ипостасей особой популярностью не пользуются) используются сварные соединения винипласта, благо низкая температура плавления позволяет использовать для этого простенькие низкотемпературные паяльники для труб.
Эти трубы монтируются встык. Правда, тут простеньким паяльником не обойтись…
Канализация чаще всего монтируется традиционно — труба в раструб с использованием резинового уплотнительного кольца. Используются и клеевые соединения трубы с раструбом.
Трубы при необходимости гнутся, подогретые горячим воздухом до сотни с небольшим градусов.
Совет: однако любая деформация вызывает неизбежное уменьшение просвета трубы и появление неровностей стенок.
Куда лучше подобрать соответствующий уголок или несколько уголков, благо цены очень демократичны, а монтаж прост.
Уж это-то не дефицит нигде
В сущности, материал-то оказался нашим старым знакомым, с давно изученными сферой применения, достоинствами и недостатками. Остановиться ли на нем или поискать альтернативы — выбор за вами. Удачи!
Винипластовые трубы: 9 главных приемуществ материала
Рынок строительных материалов предлагает огромный ассортимент. Сложно разобраться среди этого многообразия без специальной подготовки. Современным элементом инженерных сетей здания стала труба винипластовая.
Винипласт как материал
Винипласт — вид пластмасс. Представляет собой пластическую массу, в основе которой лежит поливинилхлорид с добавлением смолы. Второе название винипласта — непластифицированный поливинилхлорид (НПВХ). Непластифицированным материал называют потому, что когда его производят, в состав не вводят пластификаторы, которые применяются в строительной сфере для улучшения характеристик материала.
Материал изготавливается в соответствии с нормативными регламентами. ГОСТ на винипласт имеет номер 9639-71. ГОСТ представляет собой технические условия для изготовления листового непластифицированного поливинилхлорида, также представлены марки материала.
К недостаткам относят:
Эти недостатки — скорее условия использования и особенностями, чем минусами винипласта.
Материал востребован в сферах жизни человека и показал себя, как безопасное и технологичное сырье для областей производства.
Винипластовые трубы: сертификат соответствия подтверждает
Трубы из термопластов прижились при изготовлении инженерных сетей здания. НПВХ стал достойным привычному поливинилхлориду (ПВХ).
Область применения и технические характеристики
Из-за устойчивости к агрессивным воздействиям изделия получили распространение при сборке элементов инженерных сетей зданий и сооружений.Области применения винипластовых труб:

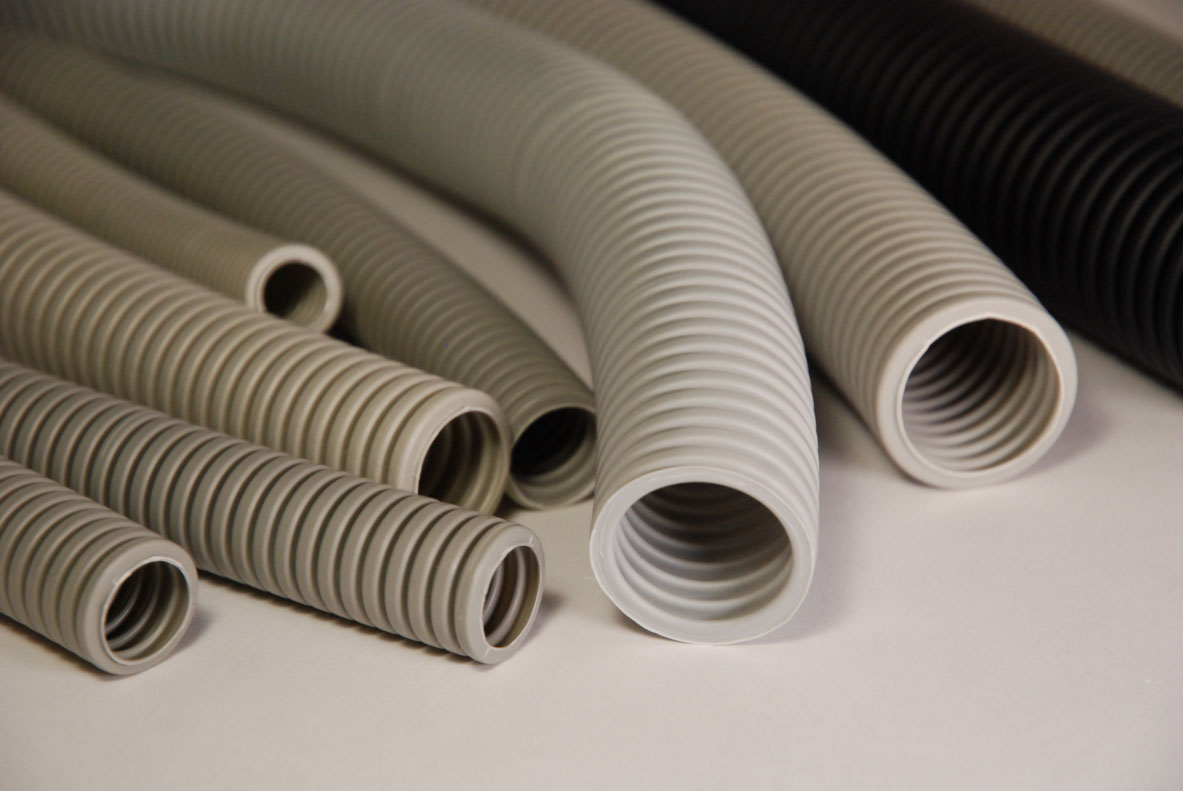

Виды винипластовых изделий: гофрированные гибкие для электропроводки и другие
Винипластовые трубы ПВХ выпускаются многих видов, что позволяет выбрать для конкретного случая подходящую модель. Приводятся следующие виды:
Выбор зависит от области применения изделия. По ГОСТ 28117-89 выпускают два вида труб:
Раструб изготавливают с уплотнительным кольцом или под клей. Далее приведены технические характеристики винипластовых труб для различных назначений.
Для проводки и вентиляции диаметр 16, 20, 25, 32, 40, 50 мм
К этим изделиям предъявляются требования:
С этими требованиями винипласт справляется без проблем. Гофрированные изделия удобны при прокладке кабелей в земле, для помещений лучше выбрать более эстетичный тип изоляции. Для прокладки используется труба винипластовая 25 мм, 50 мм и 63 мм. Технические характеристики винипластовой трубы говорят о том, что материал очень эффективен.
Напорная канализация по установленным конструкциям
Технические характеристики винипласта в этом случае нормируются по ГОСТ Р 51613-2000. По этому регламенту предъявляются следующие требования к изделиям:
При напорной канализации контролируют качество соединений элементов трубопровода. Производитель винипластовых труб поставляет их отрезками 4-12 метров. Кратность размеров — 25 мм, то есть в сортаменте предусмотрена, например, труба винипластовая диаметром 25 мм, труба винипластовая 50 мм и так далее.
Перевозка осуществляется пакетами массой не более 2 тонн, при этом необходимо перевязывать пакеты не менее чем в двух местах с расстоянием между закреплениями 200-250 см. Изделия характеризуются оранжевым цветом и имеют двойные стенки. Применяют диаметр от 110 до 500 мм.
Самотечная канализация: все по ГОСТу
Требований к самотечной канализации меньше. Для канализации частного дома применяют гофрированные изделия, хотя ГОСТ запрещает применение материалов с не гладкой поверхностью. Для самотечной системы подбирают диаметр, соответствующий потреблению воды в здании. Нормативный документ на трубы винипластовые — ГОСТ Р 52134-2003. Он же используется для нормирования водопроводных изделий. Винипластовая труба — это выбор большинства.
Совет! Для канализационных трубопроводов соединения выполняют соединения в раструб. Раструб может быть как с резиновым уплотнителем, так и под клей.это актуально и для напорной, и для самотечной канализации.
Водопровод
Для снабжения здания водой также применяют винипластовые изделия. Применение допускается только для подачи холодной воды, поскольку ГОСТ Р 51613-2000 предусматривает размягчение материала при температуре не менее 78 градусов Цельсия, которую превышает температура жидкости внутри труб.
Диаметр подбирают в зависимости от расхода воды и количества потребителей. Для изготовления подводки к сантехнике применяется труба винипластовая диаметром 16 мм.
Совет! Соединение элементов рекомендуется выполнять методом холодной сварки или низкотемпературного спаивания. Это обеспечит герметичность системы. При необходимости изогнуть трубы, их нагревают. Угол сгиба составляет до 100 градусов. При этом учитывают, что в месте изгиба внутренний диаметр уменьшается, и снижается проходимость изделия.
Рекомендации при покупке: цена отвечает за качество
Перед походом в магазин рекомендуется изучить рынок материалов и выбрать подходящий. Цена винипластовой трубы зависит от типа и диаметра, и в среднем составляет
Кроме того при покупке нужно спросит у продавца сертификат на винипластовые изделия. Дополнительным источником соответствия станет санитарно-эпидемиологическое заключение. Эти сведения говорят о качестве изделия и соответствии ГОСТ. Труба винипластовая очень популярна в своем сегменте.
