Что такое триггер Шмидта

Что из себя представляет триггер Шмитта?

Триггер Шмидтта представляет собой логическую схему, которая использует гистерезис для применения положительной обратной связи к неинвертирующему входу компаратора или дифференциального усилителя. Это позволяет выходному сигналу сохранять свое значение до тех пор, пока вход не изменится достаточно, чтобы вызвать изменение в самом триггере.

Триггеры Шмидта обычно используются в приложениях для сравнения сигналов с целью устранения помех в цифровых цепях. Они особенно эффективны при удалении шума, вызванного контактным отскоком в переключателях. Основная функция триггера Шмитта заключается в удалении шумов в волновых формах, чтобы предотвратить колебания от непредсказуемых выходных изменений. Простая схема, которая выиграла бы от использования триггера Шмитта, может быть основана на светодиоде, который иногда включается при его активации кнопкой. Добавление триггера Шмитта в эту схему упростит определения уровней сигнала ВКЛ и ВЫКЛ, и светодиод не будет мерцать при включении или отключении.

Принцип работы триггера Шмидта

Триггеры Шмидта имеются в разных устройствах из-за необходимости уменьшения шума в схемах, особенно в цепях, которые должны взаимодействовать между аналоговыми и цифровыми средами. Хотя большинство триггеров Шмитта входят в дискретные сборки или включены в логические ИС, вы все равно можете сами понять, как работает триггер Шмитта. Ниже показана диаграмма сигналов, которая наглядно демонстрирует принцип работы триггера Шмитта.

Отто Шмитт

Триггер Шмитта, как и многие схемы, был назван в честь своего изобретателя Отто Шмитта. Шмитт придумал свой триггер в 1937 году, который он первоначально назвал «термоэлектронным триггером». Но изобретение Шмитта оказало такое глубокое влияние на электронику, что все назвали его триггером Шмитта в честь создателя данного устройства. Отто Шмитту также приписывают изобретение катодного следящего устройства, дифференциального усилителя, стабилизированного усилителя, а также создание области биомедицинской инженерии.

Отто Шмитт жил с 1913 по 1998 год. Он получил степени бакалавра и доктора философии в области физики и зоологии. Он всегда был близок к электронике и математике и изобрел несколько типов схем, которые все еще используются сегодня. Среди них, например, можно выделить искусственные конструкции, имитирующие формирование импульсов нервных волокон. Шмитт был настолько талантлив в области электротехники, что выпустил восемь публикаций по электронике.

Источник

В ходе проектирования импульсной схемы, у разработчика может возникнуть потребность в пороговом устройстве, которое могло бы из подаваемого на его вход сигнала непрямоугольной формы (например пилообразного или синусоидального) формировать на выходе чистый прямоугольный сигнал с определенными значениями высокого и низкого уровней напряжения.

Характерная особенность триггера Шмитта заключается в наличии определенного диапазона между уровнями напряжений для входного сигнала, при выходе напряжения входного сигнала за который происходит переключение на выходе данного триггера с низкого уровня — на высокий и наоборот.

Данное свойство триггера Шмитта называется гистерезисом, а участок характеристики между пороговыми входными значениями — областью гистерезиса. Разница между верхним и нижним пороговыми значениями для входа триггера Шмитта определяет ширину области его гистерезиса, которая служит мерой чувствительности триггера. Чем шире область гистерезиса — тем менее чувствителен триггер Шмитта, чем уже область гистерезиса — тем его чувствительность выше.

Триггеры Шмитта выпускаются в виде специализированных микросхем, где внутри одного корпуса может находиться сразу несколько отдельных триггеров. Такие микросхемы имеют определенный нормированный порог переключения, и дают крутые фронты на выходе, несмотря на далекую от прямоугольной форму входного сигнала. Кроме того, триггер Шмитта может быть построен и на базе логических элементов, в этом случае у разработчика появляется возможность очень точно задать и настроить ширину области гистерезиса своего порогового устройства.

Обратим внимание на рисунок, и более внимательно рассмотрим принцип работы триггера Шмитта.

Здесь представлено схематическое изображение элемента триггера, а также его передаточная и временная характеристики. Как видим, при уровне входного сигнала Uвх ниже нижнего порога срабатывания Uпор.н, на выходе триггера Шмитта — тоже, соответственно, напряжение низкого уровня U0, близкое к нулю.

В процессе нарастания напряжения входного сигнала Uвх, его значение сначала достигает нижней границы области гистерезиса Uпор.н, нижнего порога, при этом на выходе как и прежде ничего не изменяется. И даже когда входное напряжение Uвх заходит в область гистерезиса, и в течение некоторого времени находится внутри нее, то на выходе все равно ничего не происходит — на выходе по-прежнему напряжение низкого уровня U0.

Но как только уровень входного напряжения Uвх сравнивается с верхним порогом области гистерезиса Uпор.в (области срабатывания) — выход триггера скачком переходит в состояние высокого уровня напряжения U1. Если входное напряжение Uвх будет продолжать нарастать дальше (в пределах допустимого для микросхемы), выходное напряжение Uвых изменяться уже не будет, так как достигнуто одно из двух устойчивых состояний — высокий уровень U1.

Теперь, допустим, что входное напряжение Uвх стало снижаться. При возврате в область гистерезиса изменений на выходе не происходит, уровень по-прежнему высокий U1. Но как только напряжение входного сигнала Uвх сравняется с нижней границей области гистерезиса Uпон.н — выход триггера Шмитта скачком перейдет в состояние с напряжением низкого уровня U0. На этом основана работа триггера Шмитта.

Иногда оказываются полезными триггеры Шмитта, где внутри микросхемы реализован логический элемент «И», а на выходе установлен инвертор «НЕ» (инвертирующий триггер Шмитта). В этом случае передаточная характеристика будет выглядеть наоборот: когда напряжение выходит за верхнюю границу области гистерезиса — на выходе триггера Шмитта появляется низкий уровень, а когда возвращается ниже области гистерезиса — на выходе появится высокий уровень. Это практически элемент И-НЕ с гистерезисом.

Триггер Шмитта может быть собран и на операционном усилителе (ОУ). Давайте рассмотрим один из вариантов его реализации в общих чертах. Инвертирующий вход ОУ заземляется, а входной сигнал подается через резистор R1 на неинвертирующий вход ОУ. Выход ОУ по цепочке обратной связи через резистор R2 соединяется с неинвертирующим входом ОУ. Прямоугольное напряжение снимается с выхода ОУ.

Итак, в самом начале, когда Uвх=0, следовательно и Ua=0, тогда и Uвых=0, так как напряжение на неинвертирующем входе ОУ не превышает напряжения на его инвертирующем входе.

Если теперь Uвх немного увеличить, то немного увеличится и Ua. Тогда Uвых сильно увеличится (в соответствии с величиной К), поскольку напряжение на неинвертирующем входе ОУ станет превышать напряжение на его инвертирующем входе, который, как мы решили, заземлен. Тогда, за счет того что точка Ua находится между резисторами, включенными согласно приведенной схеме, в точке Ua напряжение сильно увеличится, оно станет равно примерно Uвых/2, и благодаря лавине положительной обратной связи, на выходе ОУ появится устойчивое напряжение Uвых (равное напряжению питания ОУ = E). Таким образом ОУ перешел в устойчивое состояние с высоким уровнем напряжения на выходе. При этом Ua=(E+Uвх)/2.

Если в этом состоянии начать уменьшать Uвх, то даже когда оно станет равным нулю, то в точке Ua все равно будет E/2, и на выходе ОУ все равно будет напряжение высокого уровня Uвых=E.

Источник

ElectronicsBlog

Обучающие статьи по электронике

Триггер Шмитта на транзисторах

Всем доброго времени суток. В прошлой статье я рассказывал о симметричных триггерах – RS- и T-триггерах. Сегодняшняя моя статья познакомит вас с ещё одной разновидностью триггеров – несимметричный триггер, который имеет более известное название – триггер Шмитта.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

О триггерах Шмитта в интегральном исполнении я уже рассказывал в одной из предыдущих статей. Давайте вспомним чем, прежде всего, характеризуется данный тип триггера. Как мы помним из предыдущей статьи триггеры характеризуются несколькими устойчивыми состояниями. Так вот в триггере Шмитта переход из одного устойчивого состояния в другое осуществляется только при определённых значениях входного напряжения, которые называются уровнями срабатывания триггера или просто пороговыми уровнями. Таким образом, можно сказать, что несимметричный триггер имеет гистерезисный характер передаточной характеристики.

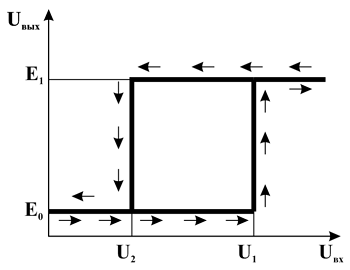

Передаточная характеристика триггера Шмитта.

Принцип работы триггера Шмитта

В идеальном случае передаточная характеристика триггера Шмитта имеет вид изображённый на рисунке выше. В случае если входное напряжение триггера не превышает напряжение срабатывания U₁ (U_ВХ U₁), то триггер моментально перейдёт в другое устойчивое состояние и напряжение на выходе станет равным рабочему напряжению триггера Е₁ (U_ВЫХ = Е₁). После этого напряжение на входе может изменяться в некоторых пределах, но на выходе останется постоянным и равным рабочему напряжению Е₁.

Чтобы вернуть триггер Шмитта в исходное состояние, необходимо, чтобы напряжение на входе уменьшилось до некоторого уровня, называемого порогом отпускания триггера. Как только напряжение на входе уменьшится до некоторого уровня напряжения U₂ (U_ВХ

Схема триггера Шмитта на биполярных транзисторах.

В общем случае несимметричный триггер или триггер Шмитта состоит из следующих элементов: транзисторы VT1 и VT2, имеющие гальваническую связь между собой и через резистор R5 присоединены к общей шине питания; резисторы R1 и R2, обеспечивающие режим работы транзистора VT1 и исходное состояние схемы в целом; резисторы R3 и R7, являющиеся коллекторными нагрузками транзисторов VT1 и VT2 соответственно; резисторы R4 и R6, которые образуют делитель напряжения, тем самым определяя необходимые пороги срабатывания триггера; конденсатор C1, служащий для ускорения переключения триггера.

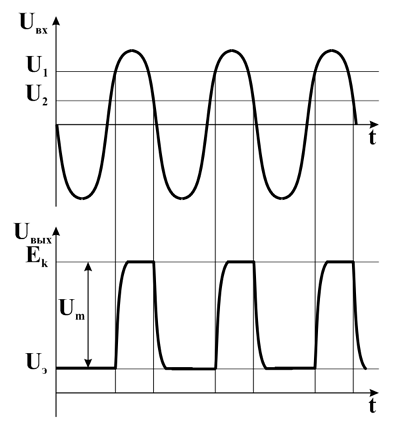

Временные диаграммы входных и выходных напряжений триггера Шмитта (несимметричный триггер).

Рассмотрим принцип работы триггера Шмитта по его временным диаграммам изображенным выше. При подключении источника питания к триггеру, он переходит в исходное состояние, при котором транзистор VT1 закрыт, а транзистор VT2 открыт. В этом случае на выходе триггера присутствует некоторое напряжение Uэ, которое зависит от элементов обвязки транзистора VT2

В случае, когда входное напряжение превысит порог срабатывания, транзистор VT1 откроется, а VT2 соответственно закроется и напряжение на выходе триггера резко возрастёт до значения примерно равному напряжению источника питания.

Как я уже писал выше, триггер Шмитта имеет два уровня напряжения (пороги срабатывания), разность между которыми называется шириной петли гистерезиса. Ширина петли гистерезиса зависит от величины резистора, а порог срабатывания триггера от соотношения делителя напряжения, который образуется резисторами R4 и R6. Вследствие чего большой проблемой является отдельная регулировка, как ширины петли гистерезиса, так и порогов срабатывания триггера.

Триггер Шмитта с независимой регулировкой гистерезиса и уровней срабатывания

Для осуществления независимой регулировки параметров триггера Шмитта между транзисторами VT1 и VT2 включается буферный элемент (очень часто эмиттерный повторитель). В результате этого уменьшается влияние резистора R3 на делитель напряжения R4R6, а также повышается чувствительность схемы в целом.

Схема триггера Шмитта с буферным элементом.

Расчёт триггера Шмитта

Исходные данные: амплитуда импульсов U_m = 10 В, максимальный выходной ток триггера I_m = 10 мА, напряжение срабатывания триггера U₁ = 5 В, напряжение отпускания триггера U₂ = 3 В, частота следования импульсов f_m = 5 МГц, длительность фронта и среза импульсов t_f = t_s ≤ 10 нс.

Выполненный расчёт является предварительным, так как из-за разброса параметров элементов схемы возможны некоторые отклонения от заданных условий схемы. После выбора номиналов элементов необходимо провести прямой проверочный расчёт пороговых уровней напряжения U₁ и U₂ по следующим формулам

Прямой проверочный расчёт важен, в случае если ширина петли гистерезиса (U₂ – U₁) находится в пределах нескольких долей вольта.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Источник

Триггер Шмитта. Подробное описание нессиметричного триггера

Что такое триггер Шмитта

Слово trigger, в переводе на русский, значит, спусковой крючок. Функциональность устройства заключается в быстром переходе из одного устойчивого состояния в другое под внешним воздействием.

Большинство подобных устройств имеют заданное одинаковое значение для нарастающего сигнала. Для быстрорастущих сигналов – это не проблема. Но для сигналов, которые имеют очень медленное нарастание (шумовые, например) – колебания назад и вперед из положения off в on и обратно могут вывести из строя прибор. Триггеры Шмитта применимы для медленно изменяющихся сигналов или шума.

Это решение для случаев, когда сигнал на входе колеблется вокруг заданной точки. Схема для получения петли гистерезиса – это значит, что есть два набора точек, одни на низкой стороне, другие на высокой. Допустим, что на стороне низкого заданное значение составляет 2,0 В, а на стороне высокого – 1,5 В. Как только нарастающий входной сигнал (шум) попадает в точку 2.0 В, триггер переключит выход на 1. И сигнал на выходе останется на 1 до тех пор, пока входной сигнал не упадёт обратно до 1,5 В. В зоне от 1,5 и 2.0 В сигнал не переключается.

Самым простым примером применения триггера Шмитта является однополюсный двухпозиционный тумблер.

Перемещением рычага вправо соединяются выступы в центре. Цифровые схемы работают на 1 и 0 (вкл. и выкл.) Серединных значений при этом нет.

Схемы триггеров Шмитта

Существует много схем триггеров Шмитта, в которых необходимо включение элементов, имеющих фиксированные пороги на входе. Можно применять дискретные транзисторы, а также операционный усилитель (ОУ) с дополнительными компонентами, способствующими созданию петли гистерезиса.

На схеме изображено как устройство формирует импульс правильной конфигурации, при произвольном входном сигнале. Подобная схема применяется для преобразования медленно изменяющихся сигналов в импульсы с чётко очерченными краями. Это выполняется и на нескольких устройствах, и на одном ОУ.

Схема триггера Шмитта на транзисторах

Для несимметричного триггера Шмитта характерно несколько устойчивых состояний, когда переход из одного в другое происходит лишь при пороговых уровнях. Поэтому для такого триггера Шмитта характерна гистерезисная передаточная характеристика. В нижеприведённой схеме использованы биполярные транзисторы.

На данном чертеже показано, что триггер Шмитта включает в себя транзисторы VT1 и VT2, гальванически связанные между собой посредством резистора R5. Все элементы имеют общую питающую шину. R1 и R2 обеспечивают рабочий режим транзистора VT1. Организован делитель напряжения (два резистора). Конденсатор C1 служит для ускоренного переключения. Временные диаграммы входных и выходных напряжений устройства показаны на рисунке.

При подаче питания к устройству, он переходит в исходное состояние, когда транзистор VT1 закрыт, а VT2 открыт. В таком состоянии на выход устройства поступает некоторое напряжение Uэ, зависящее от элементов обвязки VT2. Имеются два порога срабатывания в триггере Шмитта (эта разность между напряжениями называется шириной петли гистерезиса).

Триггер Шмитта на логике

Это устройство особенное, потому что имеет по одному аналоговому входу и цифровому выходу. Самая простая схема триггера Шмитта основана на цифровых логических элементах, то есть последовательно включенных двух инверторах. Посредством резистивной обратной связи цифровой сигнал на выходе меняет входное напряжение переключения. Скорости нарастания сигнала на выходе и входе не зависят друг от друга, являясь для данной схемы постоянной величиной (зависящей от быстродействия логических вентилей). Схема триггера Шмитта, построенная на двух инверторах, изображена ниже.

Добавлена обратная связь, обеспеченная двумя резисторами, способствует быстрому изменению напряжения на выходе схемы при пересечении сигналом порогового напряжения. Соотношение между резисторами влияет на глубину этой связи. Тот факт, что часть сигнала с выхода схемы поступает на вход, приводит к тому, что вместо одного порога у схемы получается два. Один из них назван порогом срабатывания схемы (когда на выходе устройства формируется уровень «1»). Второй порог назван порогом отпускания (когда на выходе схемы формируется уровень «0»). Наличие двух порогов дало триггеру Шмитта второе название — схема с гистерезисом. Положительная обратная связь используется для того, чтобы установить лимит для достижения точки насыщения на выходе и, таким образом, можно изменить синусоидальное напряжение в цифровое.

Как определить низкие и высокие пороговые уровни на входе схемы? Логика определения этих пороговых уровней следующая. Необходимо выбрать верхний порог, который ниже минимального высокого уровня сигнала. Другими словами, это тот уровень, когда входной сигнал будет превышать каждый импульс на выходе. Аналогичным образом выбирается нижний порог, который соответственно выше низкого уровня сигнала. Разница между верхним и нижним уровнем является гистерезис. Чем больше гистерезис, тем больше будет восприимчивость схемы к шуму. Также необходимо учесть влияние времени.

На изображении хорошо видны два порога там, где на вход устройства подаётся синусоидальное напряжение.

Генератор на триггере Шмитта

Для построения генераторов применяются инверторы. Посему для обеспечения устойчивых сигнальных волн нужно вывести элемент на участок между «0» и «1». Далее, требуется обеспечить положительную обратную связь посредством конденсаторов.

Ниже изображена схема простейшего генератора импульсов.

Инвертор генерирует сигнал, который заряжает и разряжает конденсатор. Это работает, потому что на выходе инверторов «0» или «1» (низкие или высокие пороговые значения). Представим, что мы смотрим на цепи в какой-то случайный момент времени. По своей природе, триггера Шмитта на выходе инвертора или 0 В или 5 В (или переход между ними, который мы можем игнорировать). Если на выходе 0 В, а на выходе конденсатора выше, чем на выходе инвертора, конденсатор будет разряжаться через резистор до падения порогового напряжения триггера Шмитта. Конденсатор разряжается до тех пор, пока на входе инвертора сигнал достаточно низкий. При пересечении порогового значения, цикл начнётся заново.

Ключ, который делает эту работу на «гистерезис» в триггер Шмитта. В основном это означает, что точка поездки инвертора зависит оттого, что мы идем от высокого напряжения или низкого напряжения.

Заключение

Достоинство схем заключается в том, что входное напряжение меняется незначительно, когда выходное изменяется резко к высокому или низкому пороговому значению. Процесс проводится благодаря устройству обратной связи и делителя напряжения.

В чём польза триггера Шмитта? Они весьма востребованы тогда, где на входе присутствуют шумы. Применяется для преобразования входного сигнала в прямоугольные, пренебрегая высокочастотными помехами. Такая входная цепь осуществляет гистерезис, эффективно фильтрующий различные типы шумов. Использование устройства будет гарантировать, что на входе цифрового устройства всегда будет либо «один» или «ноль» и ничего между ними.

Источник

ElectronicsBlog

Обучающие статьи по электронике

Триггер Шмитта

Всем доброго времени суток! В прошлом посте я сказал, что рассматриваю последний логический элемент. Есть ещё один специфический логический элемент, специально рассчитанный на работу с входными аналоговыми сигналами. Такой элемент называется триггером Шмита.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Что же привело к появлению таких микросхем? Цифровые сигналы, которые проходят по линиям связи очень часто далеки от идеального импульсного сигнала, у таких импульсов фронты и срезы оказываются пологими, в результате форма импульса может стать похожей на треугольную или синусоидальную. К тому же любая ключевая схема (которыми являются логические элементы), при переключении некоторое время будет находиться в усилительном режиме, в результате чего помехи и шумы, которые накладываются на цифровой сигнал, окажутся усиленными. В результате такой цифровой сигнал с зашумлённым и пологим фронтом и срезом непригоден для переключения входов триггеров, регистров, счётчиков. Для того чтобы восстановить форму импульса цифрового сигнала и избавиться от влияния помех и начали использовать триггер Шмита.

Что же представляет собой триггер Шмита? Логические элементы со свойствами триггера Шмита имеют внутреннюю положительную обратную связь, глубина которой подобрана таким образом, чтобы получить передаточную характеристику со значительным гистерезисом. Давайте здесь остановимся поподробнее. Во-первых передаточной характеристикой называется зависимость выходного напряжения от напряжения на входе. Понятие гистерезиса довольно сложное поэтому проще всего объяснить его графически. Ниже представлены передаточные характеристики обычного инвертора и триггера Шмита.

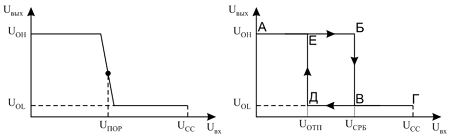

Передаточные характеристики обычного инвертора (слева) и триггера Шмита (справа).

Передаточная характеристика обычного инвертора ТТЛ имеет входной порог U_ПОР = 1,3 В. Передаточная характеристика триггера Шмита двух пороговая. Если входное напряжение элемента триггера Шмита U_ВХ = 0 В (точка А), то выходное напряжение U_OH = U_ВЫХ = 2,4 В (напряжение высокого логического уровня ТТЛ). При повышении U_ВХ до 1,7 В выходной сигнал скачком уменьшится (переходит от точки Б к В), где U_OL = U_ВЫХ #gr; 0,3 В (напряжение низкого логического уровня ТТЛ). В этот момент входное напряжение становится равным напряжению срабатывания U_ВЫХ = U_СРБ = U_T+ = 1,7 В. Если входное напряжение теперь постепенно уменьшать (от точки Г), то при U_ВХ = 0,9 В выходное напряжение скачком перейдёт от низкого уровня к высокому (линия Д – Е). Это напряжение порога отпускания U_ОТП (U_T-). При дальнейшем снижением U_ВХ до нуля возвращаемся в точку А передаточной характеристики. Таким образом, логический элемент, построенный на основе триггера Шмита, имеет пороги срабатывания и отпускания, между которыми существует зона гистерезиса U_СРБ – U_ОТП = 800 мВ. Эта зона симметрична относительно порогового напряжения обычного элемента ТТЛ.

Наличие гистерезиса приводит к тому, что любые помехи цифрового сигнала с амплитудой, меньшей величины U_СРБ – U_ОТП = 800 мВ, отсекаются, а любые фронты и срезы, даже самые пологие, преобразуются в крутые фронты и срезы выходного сигнала.

Обозначение триггера Шмитта

Для чёткого распознавания элементов с триггерами Шмитта, их включили в отдельную серию ТЛ цифровых микросхем. В данной серии представлены три вида триггеров Шмита, представляющие собой инверторы (ТЛ2 – 6 инверторов), элементы 2И-НЕ (ТЛ3 – 4 элемента) и элементы 4И-НЕ (ТЛ1 – 2 элемента). Графическое обозначение триггера Шмита имеет вид показанный ниже.

Условное графическое обозначение триггеров Шмита (инвертор и 2И-НЕ): DIN (слева) и ANSI (справа).

Применение триггера Шмитта

Наиболее часто триггер Шмита применяют в качестве формирователя сигнала начального сброса и установки при включении питания схемы. Такой сигнал необходим для приведения в исходное состояние микросхем имеющих внутреннюю память (регистры счётчики, микроконтроллеры). Схема такого формирователя приведена ниже

Схема формирователя импульса начального сброса и установки

Опишем работу данной схемы. Для формирования сигнала сброса и установки используется простая RC-цепочка. Напряжение на конденсаторе нарастает медленно и в результате на выходе триггера формируется положительный импульс.

Второе частое применение триггеров Шмита – это построение генераторов импульсов. В отличие от простых инверторов схема генераторов на триггере Шмита получается проще, так как используется всего один элемент, один конденсатор и один резистор, а использование двухвходового триггера Шмита позволяет реализовать управляемый генератор, когда на управляющий вход поступает лог. 1 генерация идёт, когда лог. 0 – отсутствует.

Схема управляемого генератора на триггере Шмитта.

И наконец, последнее применение триггера Шмитта, которое мы здесь рассмотри, состоит в подавлении так называемого дребезга контактов. Дребезг контактов состоит в том, что при замыкании и размыкании любого механического контакта формируются несколько паразитных коротких импульсов, которые могут нарушить работу цифровой схемы. Триггер Шмитта с RC-цепочкой на входе позволяет устранить эффект дребезга контактов, данная схема изображена ниже.

Схема подавления дребезга контактов на триггере Шмитта

Данная схема работает следующим образом, конденсатор заряжается довольно медленно, в результате чего короткие импульсы подавляются и не проходят на выход триггера Шмитта. Номинал верхнего резистора должен быть в 6 – 7 раз больше нижнего. Сопротивления выбираются порядка сотен Ом – единиц кОм. А ёмкость конденсатора зависит от того, какова продолжительность дребезга контактов.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.
