Кабели MTP/MPO: что это такое и как их использовать?

С постоянно увеличивающейся пропускной способностью и сетевыми соединениями в ЦОД, традиционные двухволоконные патч-корды, такие как LC кабель, больше не могут соответствовать требованиям. Чтобы решить эту проблему, на рынок вышли кабели MTP/MPO, вмещающие большее количество волокон в одном многоволоконном соединителе MTP/MPO, которые являются практическими решениями для высокоплотной кабельной системы 40G/100G/400G в ЦОД. В этой статье будут представлены различные типы кабелей MTP/MPO и их применение.

Обзор кабеля MTP/MPO

Кабельне решения MTP/MPO

Разнообразные кабели MTP/MPO доступны для различных сред применения и требований в зависимости от функций, полярности, количества волокон, режима волокна и рейтинга обложки.

По функции

Транковые кабели MTP/MPO, breakout кабели MTP/MPO и переходные кабели MTP/MPO идеально подходят для высокоплотной сетевой кабельной системы, предлагая лучшую пропускную способность и гибкость сети.

Транковые кабели MTP/MPO

Транковые кабели MTP/MPO заканчиваются разъемом MTP/MPO (female/male) на обоих концах, которые доступны в количестве от 8 до 144 волокон по выбору пользователя. Как правило, эти многоволоконные MTP/MPO транковые кабели идеально подходят для создания структурированной кабельной системы, включая магистральные и горизонтальные соединения, такие как прямые соединения 40G-40G и 100G-100G, чтобы создать простую и эффективную высокопроизводительную сеть.

Breakout кабели MTP/MPO

Breakout кабели MTP/MPO (так harness кабели или fanout кабели) заканчиваются female/male MTP/MPO разъемом на одном конце и 4/6/8/12 duplex разъемами LC/FC/SC/ST на другом конце, такие как 8-волоконные MTP/MPO — 4 LC harness кабели и 12-волоконные MTP/MPO — 6 LC harness кабели. Как правило, эти breakout кабели идеально подходят для прямого подключения 10G-40G и 25G-100G на короткие расстояния или для подключения магистральных сборок к стоечной системе в высокоплотной магистральной кабельной системы.

Переходные кабели MTP/MPO

Переходные кабели MTP/MPO имеют такую же конструкцию fanout как и breakout кабели MTP/MPO, но отличаются по количеству и типу волокна. Они заканчиваются разъемами MTP/MPO на обоих концах. В частности, обычно используются 24-волоконные — 2×12-волоконные 24-волоконные — 3×8-волоконные, 2×12-волоконные — 3×8-волоконные MTP/MPO переходные кабели. Они особенно подходят для соединений 10G-40G, 40G-40G, 40G-100G, 40G-120G, которые исключают трату волокон и в значительной степени повышают гибкость существующей 12-волоконной и 24-волоконной кабельной системы MTP/MPO.

По полярности

Полярность относится к совпадению оптического передатчика и приемника на обоих концах оптоволоконной линии связи. В традиционных кабельных системах, разъемы такие как LC/SC могут быть легко совпаданы, поэтому нет проблем полярности. Однако из-за особой конструкции разъемов MTP/MPO, проблемы полярности должны решаться в высокоплотных кабельных системах MTP/MPO. Чтобы обеспечить правильную полярность, стандарт TIA 568 определил три метода подключения, которые называются Метод A, Метод B, Метод C. Таким образом, существуют кабели MTP/MPO типа A, типа B и типа C с различными структурами в соответствии с этими методами. Эти кабели MTP/MPO обычно соединяются с различными кассетами MTP/MPO и оптическими патч-кордами для обеспечения правильной полярности оптической схемы. Прочтите белую книгу Понимание полярности кабеля MTP/MPO для получения более информации о общей полярности 8/12/24-волоконных MTP/MPO кабеля и методах подключения.

По количеству волокон

8/12/24-волоконные кабели MTP/MPO обычно используются для 40G/100G, и новейшие 16-оптоволоконные кабели специально разработаны для кабельной системы 400G на короткие расстояния в дата-центрах Hyperscale. 12-волоконный кабель MTP /MPO — самое раннее разработанное и наиболее часто используемое решение для соединений 10G-40G, 40G-100G. Но при использовании его для передачи модуля 40G QSFP+ или модуля 100G QSFP28,4 волокна останутся неиспользованными, что приведет к гораздо меньшему использованию волокна, чем 8-волоконные кабели. В то время как 8-волоконная кабельная система MTP/MPO может передавать ту же скорость передачи данных как 12-волоконная кабельная система с меньшими затратами и вносимыми потерями, что делает ее более экономичным решением. 24-волоконный кабель MTP/MPO обычно используется для установления линии связи 100GBASE-SR10 между CFP — CFP модулями. Это позволяет использовать утвержденную 100GBASE-SR10 20-волоконную технологию сегодня, максимизация инфраструктурных инвестиций в в случае ратификации 4 × 25 Гбит/с. 16-волоконные кабели MTP/MPO используют одинаковую внешнюю площадь как традиционный 12-волоконный MT (Mechanically Transferable) наконечник. MTP/MPO-16 решение идеально подходит для объединения несколько 8-волоконных параллельных модулей и прямое соединение с появляющимися 16-волоконными параллельными оптическими линиями связи, такими как 400G QSFP-DD и OSFP.

По режиму волокна

По рейтингу обложки

В соответствии с различными требованиями к огнестойкости, оболочки MTP/MPO классифицируются как LSZH (Low Smoke Zero Halogen), OFNP (Optical Fiber Nonconductive, Plenum), CMP (Communications Multipurpose Cable, Plenum) и т. д. LSZH MTP/MPO кабели не содержат галогенированных материалов (токсичных и едких при сгорании), которые идеально подходят для ограниченного пространства благодаря лучшей защите людей и оборудования во время пожара. OFNP MTP/MPO кабели не содержат электропроводящих элементов и разрабатывают с наивысшей огнестойкостью, которые могут быть установлены в воздуховодах, вентиляционных камерах и других помещениях для создания воздушного потока. CMP MTP/MPO кабели могут ограничивать распространение пламени и скорость дымоудаления во время пожара, которые подходят для приточных пространств, где облегчается циркуляция воздуха для систем отопления и кондиционирования.

Вывод

Кабели MTP/MPO хорошо подходят для высокоплотной кабельной системы в ЦОД, поскольку они способны разместить несколько волокон в одном интерфейсе, что в значительной степени увеличивает пропускную способность сети, экономит много пространств и облегчает управление кабелями. С различными кабелями MTP/MPO, доступными с точки зрения функции кабеля, полярности, количества волокон, режима волокна и рейтинга обложки,это было бы лучше учитывать конкретные потребности при выборе подходящих кабельных решений MTP/MPO.

Источник

trunk cable

магистральный кабель (локальной вычислительной сети)
Кабель, соединяющий модули сопряжения со средой для обеспечения обмена данными между станциями данных локальной вычислительной сети.
[ГОСТ 29099-91]

Тематики

транковый кабель
Кабель, соединяющий порты RI и RO в концентраторе Token Ring для того, чтобы подключить к кольцу несколько концентраторов.
[http://www.lexikon.ru/dict/net/index.html]

Тематики

Смотреть что такое «trunk cable» в других словарях:

cable — Synonyms and related words: BX cable, Teletype, WATS, WATS line, armored cable, battery cable, bell wire, braid, brail, cablegram, chain, co ax, coaxial cable, concentric cable, cord, day letter, electric cable, electric cord, fast telegram,… … Moby Thesaurus

trunk — Synonyms and related words: L, WATS, WATS line, anatomy, anthrophore, antlia, axis, baluster, balustrade, banister, barrel, base, beak, beezer, bill, bin, body, bole, bones, boot, box, branch, bugle, cable, cable railway, cane, carcass,… … Moby Thesaurus

trunk line — Synonyms and related words: L, WATS, WATS line, branch, cable, cable railway, co ax, coaxial cable, cog railway, concentric cable, el, electric railway, elevated, elevated railway, embankment, feeder, feeder line, gravity operated railway, horse… … Moby Thesaurus

trunk line — phone connection between cities, direct phone connection, main cable of a train … English contemporary dictionary

North Island Main Trunk — Map of the North Island Main Trunk Railway Overview Type Heavy rail System New Ze … Wikipedia

Eddie Trunk — is the host of the nationally syndicated radio show Eddie Trunk Rocks. Based in New York City on the radio station Q104.3 (WAXQ) FM, it features a variety of new and classic hard rock and heavy metal acts typically not heard on regular rock radio … Wikipedia

Main One (cable system) — Main One (Map not currently available) Owners Main Street Technologies Landing points Portugal, Ghana, Nigeria, South Africa 1 … Wikipedia

New York Telephone — Verizon New York, Inc. Type Holding of Verizon Communications Industry Telecommunications Founded 1896 … Wikipedia

Five-Year Plans of China — The Five Year Plans of China were a series of economic development initiatives. The economy was shaped primarily by the Chinese Communist Party through the plenary sessions of the Central Committee and national congresses. The party plays a… … Wikipedia

Five-year plans of the People’s Republic of China — The five year plans of People s Republic of China (PRC) (simplified Chinese: 中国五年计划; traditional Chinese: 中國五年計劃; pinyin: Zhōngguó Wǔnián Jìhuà) are a series of economic development initiatives. The economy was shaped by the Communist Party of… … Wikipedia

Solar inverter — Internal view of a solar inverter. A solar inverter or PV inverter is a critical component in a Photovoltaic system. It performs the conversion of the variable DC output of the Photovoltaic (PV) modules into a utility frequency AC current that… … Wikipedia

Источник

Гидра, транк или кабельная сборка?

А может, это патч-корд? Хватить путаться в терминах! Рассказываем, как оно есть на самом деле.

Стильно, модно, молодежно!

В последнее время, наряду с бурным расцветом эры МТР/МРО-разъемов и повсеместным использованием оптики в ЦОДах, оптоволоконная индустрия получила новый продукт – кабели, оконцованные этими самыми разъемами. К компании обычных кабельных сборок присоединились гидры, транковые сборки и фанауты. Как не запутаться в этом многообразии? Давайте разбираться.

По понятиям

Начнем с транковой сборки.

Вот эта, ага. А рожок у нее на груди и наушники – это телефонная гарнитура того времени.

Сейчас понятие транка размылось, и чаще всего его используют как синоним канала связи.

Итак, когда говорят «транковая сборка», обычно имеют в виду:

Чаще всего, когда говорят «мне нужна транковая сборка», – хотят что-то, с помощью чего можно подсоединиться к кабельной магистрали. Как правило, это многоволоконная (многоканальная) кабельная сборка, сделанная на основе кабеля с количеством волокон более 2-х.

В общем всегда лучше уточнять, что именно имеют в виду. А то получится, как в том анекдоте:
— Доктор, у меня что-то болит!
— Понял! Вот вам какая-то таблетка.

Как должно быть

С непростым понятием транка мы разобрались. А теперь выясним, как что правильно называется. Погнали!

Гидра

Самая простая штука:

Применение: чаще всего в кассета в кроссах, больше нигде нельзя. Слишком простая защита волокон.

Установленная в кассету выглядит вот так:

Fan out

Вариант 1
Несколько волокон в фуркационных трубках с диаметром 2 или 3 мм, оконцованные клеевыми коннекторами.

Фуркационные трубки бывают типа зип-корда (дуплексные) и одинарные (симплексные). При этом фуркационная трубка может обеспечить волокну практически такую же степень защиты, как в обычном зип-корде: их изготавливают как просто из ПВХ, так и с арамидными нитями и внутренней трубкой, в которую помещается либо волокно в лаке, либо волокно в буфере. С многообразием фуркационных трубок можно ознакомиться здесь.

А вот видео о том, как правильно обращаться с муфтой для фанаута. Говорят по-английски, но показывают очень понятно.

Как точно определить, что перед вами fan out? Волокна не выходят сразу из разъема MPO (как у гидры), а расходятся из отрезка кабеля после муфты, имеющей характерную конструкцию.

Кабельная сборка

Тут все очень просто и понятно. Берут обычный оптический кабель (внешний или внутренний) с любым количеством волокон и оконцовывают, исходя из задачи, пигтейлами или патч-кордами.

Причем концы лучше защитить, обычно для этого используют обычную гофру. Зачем защищать? Чтобы избежать повреждений при транспортировке, прокладке и так далее. Кстати, и сам кабель иногда убирают в гофру или металлорукав.

Чем кабельная сборка отличается от фанаута? Обычно фанаут разводят с многоволоконного MPO разъема, а в обычной сборке оконцовывается любой оптический кабель. Плюс места сварки у сборки обычно защищают термоусадкой.

Конструкция: оптический кабель, оконцованный с двух сторон стандартными оптическими коннекторами.

Применение: магистральная или межэтажная прокладка. Именно готовое изделие, которое прокладывается уже на месте оконцованным.

Патч-корды

Думаете, мы про них забыли? Как бы не так! Просто они обычно применяются только для коммутации, поэтому мы их и не рассматриваем.

Так все-таки, как правильно?

Вот варианты названий всяческой оптики от компании Optec:

Транковая сборка (коннекторы MPO) :

К сожалению, как мы уже говорили в начале статьи, устоявшихся определений, которые однозначно описывали бы конструкцию, нет. Все говорят, как привыкли, или называют, как знают. Но мы хотя бы попытались внести строгие определения в этот сегмент оптических коммуникаций.

Источник

Транковые кабели для систем параллельной оптической передачи

При формировании каналов связи, обеспечивающих скорость передачи 40 Гбит/с и выше, сегодня используется преимущественно схема параллельной передачи. Из-за малого энергетического потенциала волоконно-оптических сетевых интерфейсов и большого количества линий применяются кабельные изделия заводского изготовления, поскольку они обладают более высокими техническими характеристиками. Ключевым компонентом соответствующего решения являются транковые кабели.

Транковый кабель представляет собой предоконцованное изделие. Используемая для его изготовления технология по своим функциональным параметрам обычно заметно превосходит мобильные полевые варианты. Это позволяет внедрить в конструкцию выпускаемых компонентов ряд новшеств, что, в свою очередь, дает возможность максимально учесть особенности применения и заметно повысить ценность продукта для его пользователей. Некоторые из таких особенностей рассматриваются далее.

СХЕМЫ ОРГАНИЗАЦИИ ЛИНЕЙНОЙ ЧАСТИ СТАЦИОНАРНЫХ ЛИНИЙ

В многомодовых сетевых интерфейсах 100 и 400 Gigabit Ethernet могут использоваться различные схемы уплотнения кабельного тракта, среди которых в большинстве случаев присутствует «чистое» пространственное мультиплексирование. Обращение к такому приему вызвано тем, что при передаче десятков и сотен гигабит в секунду ограничения в быстродействии современной электроники позволяют обеспечить скорость для отдельного субканала не более 10 или 25 Гбит/с. Это вынуждает задействовать одновременно большое количество световодов: до 20 при 100 Гбит/с и до 32 для 400-гигабитной техники. Указанное количество световодов может быть выделено в линейной части тракта различными способами.

При формировании линейного тракта параллельной передачи необходимо обеспечить соблюдение норм по оптическому рассогласованию (параметру skew). Для этого все световоды одного направления выбираются в пределах одной ленты, что минимизирует влияние на skew разброса физических длин. Данное правило применимо при всех вариантах реализации сердечника транкового кабеля, например с использованием квазимодульных элементов или лент SWR.

Групповые оптические соединители МРО/MTP и их функциональные аналоги, изготовленные на основе наконечника МТ, реализуют как однорядную, так и двухрядную схему расположения волокон в армирующем наконечнике. В первом случае соединяются 12 или 16 волокон, во втором — 24 или 32 (в зависимости от типа наконечника). Преимуществом однорядной схемы можно считать несколько меньшие вносимые потери и лучшие характеристики по обратным отражениям. Кроме того, разъемы на основе однорядного наконечника оказываются не столь капризными в текущей эксплуатации. Наиболее сильной стороной двухрядной схемы, которая проявляется при большом количестве организуемых линий, можно считать двукратное увеличение плотности конструкции кабельных изделий.

Отсутствие решающего преимущества по ключевым параметрам одного вида разъема над другим приводит к тому, что 12(16)- и 24(32)-волоконные варианты соединителей имеют сопоставимую популярность. Схемы соединения розеток, образующих аппаратурный (пользовательский) интерфейс и находящихся на разных концах стационарной линии, изображены на рис. 1, а и 1, б. По аналогии с сетями связи общего пользования стационарные линии, сформированные таким образом, условно называются однокабельными и двухкабельными. Для поддержания единообразной терминологии данные обозначения распространяются и на тракты.

Рис. 1. Варианты формирования трактов параллельной передачи при различном исполнении линейной части стационарных линий (на примере 12- и 24-волоконных транковых кабелей)

Схема на основе кабеля Х-типа (рис. 1, в) представляет собой промежуточное решение, в котором объединены основные характерные черты и преимущества однокабельного и двухкабельного вариантов. Единственным серьезным недостатком является необходимость применения кабеля со специальной структурой сердечника, чтобы отдельные световоды ленты можно было распределить по разным вилкам с помощью простых средств.

РАЗНОВИДНОСТИ ПРЕТЕРМИНИРОВАННЫХ КАБЕЛЬНЫХ ИЗДЕЛИЙ ПО ГЕНДЕРНОСТИ И ПОЛЯРНОСТИ, ОБЛАСТИ ИХ ПРИМЕНЕНИЯ

Механизм взаимного выравнивания армирующих наконечников стандартного для параллельной передачи разъема MPO/MTP построен по схеме «штырь — отверстие», причем штырьки и отверстия разнесены на разные вилки. Соответственно, эти компоненты имеют различную гендерность. Вилка со штырьками обозначается как male (m), тогда как с отверстием — female (f). С учетом претерминированного характера кабельных изделий для параллельной передачи, данная особенность должна указываться в их индексе.

Для транковых кабелей могут применяться вилки четырех различных конфигураций (см. рис. 2).

Рис. 2. Разновидности вилок транковых кабелей для параллельной передачи

С учетом гендерности вилок кабельные изделия разделены на несколько типов: m-m, f-f и m-f, где буквой m (от англ. male) обозначены вилки со штырьками, а буквой f (от англ. female) — вилки без штырьков. Основная масса кабельных компонентов относится к симметричному типу m-m и f-f, причем первые из них представлены преимущественно линейными кабелями, тогда как вторые — шнуровыми изделиями.

В стандартах, начиная с ANSI/TIA-568B, указывается, что коммутируемое часто изделие не должно иметь центрирующих штырьков. Это объясняется высокой опасностью их загрязнения и сложностью очистки торцевой поверхности вилок стандартных разъемов MPO/MTP. Кроме того, поскольку диаметр центрирующих штырьков невелик, они не отличаются высокой механической прочностью и в процессе эксплуатации должны находиться в защищенном месте. Таковым считается гнездо розетки.

Необходимость использования несимметричных шнуров отображения m-f возникает крайне редко. Относительно большое распространение они получили только в одномодовой технике и трактах Base8, что в первом случае объясняется широким применением транковых кабелей с гендерностью типа female как способа блокировки неправильного подключения к ним многомодовых шнуров и кассет, а во втором — 12-волоконных шнуров.

Кроме того, в полном индексе транкового кабеля указывается взаимная ориентация ключевых элементов вилок противоположных концов, необходимая для правильного построения тракта с точки зрения его полярности. Cуществуют два варианта такой ориентации (совпадающая и несовпадающая), соответствующие им разновидности обозначаются как А и В.

В изделиях типа А номер посадочного места для световода в разных вилках всегда один и тот же, то есть 1 соединяется с 1, 2 с 2 и т. д. Поэтому такие вилки развернуты ключами в разные стороны.

Изделия типа B характеризуются тем, что вилки имеют «естественную» однотипную ориентацию: ключевые элементы развернуты в одну сторону. При такой структуре происходит скрещивание световодов и тем самым облегчается достижение правильной полярности.

Из соображений единообразия данная классификация распространяется и на коммутационные шнуры.

Еще одна разновидность транкового кабеля (обозначается как тип С) рассчитана на передачу сигналов исключительно дуплексных интерфейсов и имеет специальную раскладку волокон. Изделия типа С отличаются тем, что в них выполнено скрещивание волокон в пределах одной пары, которое требуется при дуплексной передаче. Кроме того, при такой схеме нет смысла изготавливать шнуры I-типа и такая структура применима только для транковых кабелей.

Сводка стандартных разновидностей кабельных изделий для параллельной передачи по полярности и областям применения представлена на рис. 3.

Рис. 3. Основные разновидности оконцованных кабельных изделий I-типа (условно показаны с вилками типа female)

ОБОСНОВАНИЕ СТРУКТУРЫ ТРАНКОВЫХ КАБЕЛЕЙ

Большое количество вариантов исполнения вилок и линейных кабелей существенно усложняет как проектирование информационной проводки, так и ее последующую эксплуатацию.

Ситуация заметно, хотя и не радикально, облегчается тем, что количество минимально необходимых для решения важных задач разновидностей конфигураций сокращается при использовании следующих приемов:

На физическом уровне систем параллельной передачи, в отличие от прочих разновидностей СКС, во время текущей эксплуатации может осуществляться плановое изменение структуры стационарных линий. Потребность в этом возникает в процессе решения следующих задач:

Обычно переход выполняется от дуплексной передачи к параллельной. По мере внедрения техники SWDM не исключен возврат к двухволоконной схеме организации связи при условии внедрения соответствующей аппаратуры следующего поколения.

С учетом перечисленных обстоятельств, при выборе структуры транкового кабеля за основу целесообразно взять следующие положения:

При параллельной передаче часто используются адаптеры, интерфейс которых может быть пользовательским (традиционным) и скрытым. Первый предполагает прямой доступ к отдельным волокнам транкового кабеля, а второй характерен для линейной стороны модульно-кассетного решения. В обоих случаях могут применяться разветвительные шнуры. Некоторые из возможных вариантов организации трактов представлены на рис. 4.

Рис. 4. Основные варианты реализации интерфейсов кабельной системы при параллельной передаче: а, б, в — традиционный интерфейс; г — скрытый интерфейс

С учетом перечисленных особенностей оконцевание многоволоконного транкового кабеля наиболее целесообразно выполнять с помощью вилки со штырьками (исполнение male). Это позволяет:

Исключения из указанного правила имеет смысл делать, только когда требуется обеспечить механическую блокировку ошибочного подключения и коммутации. Например, вилками с гендерностью female часто снабжаются одномодовые транковые кабели и транковые кабели системы Base8.

В первом случае проблема нетипового интерфейса решается установкой разветвительной кассеты (в подавляющем большинстве одномодовых сетевых интерфейсов используется дуплексная схема организации связи). Во втором случае в состав штатных компонентов кабельной системы вводятся переходные шнуры с вилками male и female на разных концах. Дополнительно применяются различные маркирующие компоненты. Стандартом де-факто в этой области является серый цвет различных накладок и декоративных элементов дизайна, а также нанесение цифры 8 на корпус вилок и кассет.

СПОСОБЫ ДОСТИЖЕНИЯ КРУГЛОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ

Исторически сложилось так, что в системах параллельной передачи применяются преимущественно ленточные кабели, а в силу особенностей структуры этих изделий сердечник оптического кабеля имеет форму, которую никак нельзя назвать круглой. Нередкое использование в составе конструкции облегченных упрочняющих покрытий не помогает исправить ситуацию. В результате регулярную укладку кабеля трудно обеспечить, что ведет к неоптимальному использованию доступной емкости каналов, а нередко и к механическому повреждению отдельных волокон и даже самого кабеля (при нарушениях технологии прокладки и перекручивании изделия).

Для устранения этого недостатка предложен ряд решений. Большинство из них так и не были востребованы, но при современном уровне техники необходимые кабели легко могут быть запущены в серийное производство.

К традиционным средствам достижения поставленной цели отнесем конструкции, в которых используются отдельные ленты.

Первое из таких решений обеспечивает придание круглой формы поперечному сечению кабеля за счет размещения под оболочкой одного или нескольких заполняющих элементов. Каждый из них содержит в своей центральной части вырез для укладки в него ленты световодов. Очевидным недостатком является неизбежное увеличение жесткости всей конструкции, что, впрочем, компенсируется наличием разрезов в заполняющем элементе: четыре отдельные идентичные части могут перемещаться относительно друг друга при изгибах кабеля (рис. 5, а).

Рис. 5. Основные способы достижения круглой формы поперечного сечения транкового кабеля: а — применение внутренних профилированных элементов-заполнителей; б — замена одной ленты на несколько с сохранением общего количества волокон; в — применение профилированного сердечника; г — обращение к конструкции типа break-out

Поперечное сечение транкового кабеля становится более округлым в случае замены одной типовой, например 8-волоконной, ленты на две или три типовые 4-волоконные, которые укладываются в стопку. «Двухленточный» вариант такой структуры, который хорошо согласуется со схемой построения стационарной линии Base8, изображен на рис. 5, б. Сечение имеет овальную форму, которая мало отличается от круглой.

Отдельно укажем на то, что, помимо центрального расположения подобной многоэлементной структуры, для многоволоконных конструкций характерна укладка стопок ленточных волокон в радиальные камеры фигурного сердечника (рис. 5, в).

Сердечник круглой формы вполне может формироваться из отдельных изделий (рис. 5, б) по известной схеме break-out кабеля внутренней прокладки. Структура, соответствующая такой схеме, показана на рис. 5, г.

Вполне возможен и отказ от ленточной конструкции. При выборе такого пути в первом случае речь идет о круглой квазимодульной структуре fiberUnit. Основным недостатком такого решения является сложность получения подобных компонентов с количеством волокон свыше 12. Второй случай относится к лентам SWR.

Еще один подход к обеспечению более полного использования доступной площади кабельного канала основан на применении так называемых низкопрофильных конструкций. Их суть состоит в укладке под оболочку нескольких стопок лент с относительно небольшим количеством волокон. Таким образом, кабель в поперечном сечении приобретает форму, близкую к квадратной со скругленными углами (рис. 6). Для обеспечения необходимой механической прочности изделия сердечник дополняется силовыми элементами, которые укладываются в периферийные пустоты между отдельными лентами.

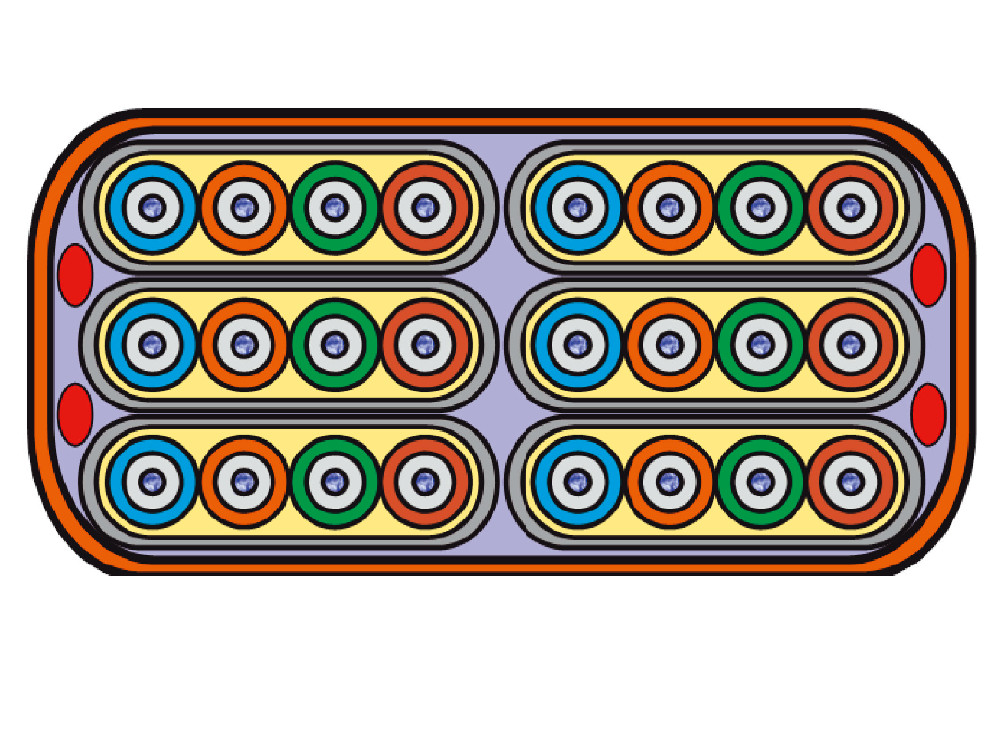

Рис. 6. Низкопрофильный ленточный кабель

ОРИГИНАЛЬНЫЕ КРУГЛЫЕ КОНСТРУКЦИИ

Возможности обычного «стопочного» исполнения сердечника на ленточных волокнах (рис. 5, б) ограничены тем, что из-за неровности укладки отдельных лент при формировании кабельного сердечника нарастает оптическое рассогласование (skew). Этот недостаток устраняется главным образом путем применения так называемых групповых ленточных волокон. Ленточное исполнение световодов с их жестким механическим выравниванием по длине сохраняется, но сама лента изготавливается с изломами — волокна разделяются на отдельные группы. Известны две разновидности «сэндвич»-структур из четырехволоконных групп световодов с их размещением на ленте.

Первая конструкция представляет собой изделие с двухсторонней наклейкой волокон на ленточное основание. Установка отдельных групп выполняется с разрывами, ширина которых несколько превышает диаметр оболочки световода, а сами разрывы отделяются от участков с волокнами перетяжками (рис. 7, а). Перед началом формирования сердечника такая лента сгибается и складывается в форме стопки (рис. 7, б).

Рис. 7. 12-волоконные транковые кабели на основе групповых ленточных волокон: а, б — с двухсторонней наклейкой на ленту; в, г — с соединением отдельных 4-волоконных рядных сборок по схеме zip-cord

В основу второй конструкции положено соединение отдельных четырехволоконных рядных сборок с помощью узких перемычек по образцу дуплексных кабелей со структурой zip-cord (рис. 7, в). Длина перемычки выбирается таким образом, чтобы сборки можно было уложить в стопку (рис. 7, г).

Отметим, что из-за выпуклой формы фиксирующих перемычек структуры zip-cord внешний диаметр кабеля оказывается несколько больше, чем в предыдущем случае.

ЗАКЛЮЧЕНИЕ

Серийные транковые кабели имеют ряд разновидностей исполнения, что позволяет формировать все те варианты линий, которые предусмотрены стандартами и востребованы на практике.

При прочих равных условиях транковые кабели целесообразно армировать вилками MPO/MTP типа male (со штырьками). Это облегчает переход между различными схемами построения стационарных линий и наращивание скоростей передачи по мере возникновения такой необходимости.

Отказ от соблюдения предыдущего правила имеет смысл, только когда требуется обеспечить механическую блокировку некорректного подключения специальных разновидностей транковых кабелей к обычным. К специальным относятся одномодовые изделия и кабели системы Base8.

Технологические возможности производственных предприятий позволяют добиться круглой или близкой к ней формы поперечного сечения, что заметно ускоряет создание и упрощает последующую эксплуатацию информационной кабельной системы ЦОДа.

Андрей Семенов, директор по развитию СУПР, профессор МТУСИ
