Добрый день! Уважаемые читатели и гости крупнейшего IT блога в России pyatilistnik.org. Думаю, что словом гипервизор и Vmware уже никого не удивишь. В большинстве компаний уже многие вещи перенесены на виртуальные машины, иначе сейчас никак в плане утилизации ресурсов. Так как виртуальные сервера теперь не привязаны к физическому оборудованию и их может быть огромное количество, то вы можете столкнуться с проблемой подключения физического ключа. Примером может выступать платформа 1С. Для обхода этого узкого места, используется технология Usb по сети, когда вы с помощью физических USB хабов или программных продуктов пробрасываете токены или USB устройства, по локальной сети внутрь виртуальной машины. Сегодня я хочу подробнее рассказать, как производится подключение ключей, через устройство myUTN-800, думаю будет вам полезно для расширения кругозора.

Почему тестирую SEH myUTN-800?

Если вы мой постоянный читатель, то знаете, что у меня в компании в основном используются устройства digi anywhereusb и как их настраивать я подробно описывал. DIGI хорошие железки, но на них я раз в квартал ловлю на разных виртуальных серверах ошибку «Can not find Remote Hub», она конечно решаемая, но хочется же чтобы все работало без единой проблемы. Поэтому решили попробовать другой сетевой USB хаб, и выбор пал на SEH myUTN-800.

Настройка клиентской части myUTN-800

Как настраивать базовую конфигурацию устройства myUTN-800 я вам рассказывал, кто пропустил читайте по ссылке. Я же хочу показать как подключить USB флешку по локальной сети на виртуальный сервер, который будет в роли клиента. И так первым делом вам необходимо подключить ваш USB токен в свободный порт хаба myUTN-800. Открываем волшебный замочек, скрывающий ваши порты.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Вставляем USB носитель в нужный порт, у меня это будет первый.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Все на серверной стороне все готово, переходим к настройке клиентской части. Нам необходимо скачать программу клиент, через который мы соединим USB устройство с нашим сервером. Переходим на официальный сайт производителя SEH myUTN-800:

Тут нам необходимо скачать клиентскую часть SEH UTN Manager Version, для вашей операционной системы, в моем примере, это Windows платформа, для CentOS вы выберете RPM пакет.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Установка SEH UTN Manager Version

Как только вы распаковали архив, то запускаете установщик sehutnmanager-win. Установка утилиты SEH UTN Manager Version, очень тривиальна, но я ее покажу для целостности статьи. На первом окне мастера нажмите «Next».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Принимаете лицензионное соглашение, через нажатие «I Agree».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Указываете тип установки,

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Оставляем стандартную инсталляцию SEH UTN Manager Version и нажимаем «Next».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

При желании вы можете изменить каталог установки, через кнопку «Browse».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Выбираем название, как будет утилита отображаться в меню «Пуск» и нажимаем Install.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Быстро пробежит зеленый ползунок.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

После установки утилиты SEH UTN Manager Version, она у вас запуститься и будет создан ярлык на рабочем столе.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Настройка SEH UTN Manager

Запускаем клиента UTN Manager. В самом начале у вас выскочит окно мастера настройки, я предлагаю его закрыть, чтобы вы умели все делать вручную.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

В поле «Name or IP adress» задаем DNS имя или Ip адрес вашей железки. Порты можете оставить стандартные, я не вижу смысла их менять.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

У вас появится ваше UNT устройство и будет показано какие USB устройства доступны для подключения.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Еще одним вариантом добавить ваш USB хаб в клиента, является изменение «Selection List». Данный метод удобен если вы:

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Добавляете диапазон ip адресов или один адрес

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

и нажимаете кнопку сканирования (Scan).

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Как видите у меня обнаружился мой myUTN-800,

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

нажимаем Add, для добавления его в список.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

После чего нажимаем Ок.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Далее в списке вы видите доступные USB устройства, щелкаем по нужному порту и из контекстного меню выбираем «Activate», для его подключения по локальной сети.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Видим, что статус стал активный и цвет зеленый.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Теперь если зайти в веб-интерфейс вашего myUTN-800, вы увидите в списке активных устройств «Attached devices», вашего клиента. Тут же можно произвести его отключение.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Если вы перезагрузите вашего клиента, то увидите, что не происходит автоматического подключения, чтобы это исправит ьи все автоматизировать. Щелкните правым кликом по адресу myUTN-800 и выберите «Activate Auto-Connect».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Ставим галку на против нужного нам токена и сохраняем настройки.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Защита USB порта на myUTN-800

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

В пункте «USB port access configuration» найдите свой порт. В методе защиты у вас будет три варианта:

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Вот пример ключа и кода устройства.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Когда вы выберете метод у вас изменится значок в «USB port access status».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Когда вы включите защиту и попытаетесь найти ваш USB токен клиенте, он будет называться просто Port 1 и больше ни какой информации не предоставит.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Щелкните по нему правым кликом и выберите пункт «Set USB Key».

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Задайте секретный ключ и сохраните настройки, в итоге у вас появится возможность его активировать на вашем клиенте.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

В итоге клиент SEH UTN Manager успешно произвел подключение USB токена по сети. Как видите все очень просто. Теперь я легко прокину токен для PlanTracer Pro 7.0.

Источник

Seh utn manager что это

The Control System

All management and accessing of USB dongles via the Dongle Server is done using the ’UTN Manager’ software tool. The UTN Manager is installed on all clients from which access to USB dongles is intended. Every Dongle Server within the network will be found automatically and you can add it to the device list. After adding a Dongle Server to the device list, you see all connected dongles, as you can see in the screenshot above. Activate a dongle with a simple click, and the dongle is connected to your workplace as if it were locally connected. You find the installation file for UTN Manager in the download area.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

UTN Service

In server environments, you can take advantage of the «UTN Service». During the UTN Manager installation, simply select the «UTN Service» extension when prompted. With UTN Service running, dongles are available via the system even before any user logs in.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Command Line

Utilizing the UTN Manager via Command Line

Simplify your work with USB dongles! The command line function gives you the opportunity to run everything in the background. Simply start your dongle protected application – that´s it! The dongle is automatically connected and will also be disconnected automatically after closing the application. The Action Wizard leads you through every single step of the setup.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Where to Buy

SEH has a wide network of distributors and re-sellers worldwide. For a complete list of dealers and re-sellers, both European and worldwide, please visit our «where to buy» page.

Источник

Seh utn manager что это

Добрый день! Уважаемые читатели и гости популярного компьютерного блога в России Pyatilistnik.org. Продолжаем с вами знакомиться со всякими железками и устройствами, которые могут быть применены бизнесом в виртуализации. В прошлой статье я вам подробно рассказал, как пробросить USB по сети к виртуальной машине или серверу. Там я вам бегло показывал, что одно из решений, это оборудование SEH myUTN-800. Сегодня я бы хотел вам показать, как производится начальная настройка сетевого USB коммутатора SEH myUTN-800. Уверен, что тем людям, кто привык работать с оборудованием DIGI, эта информация окажется весьма полезной.

Что входит в базовую настройку SEH myUTN-800

Перед тем, как вы внедрите свой сетевой USB-хаб, было бы неплохо его слегка подкрутить, а именно:

Перед тем как вы смонтируете в стойку ваш сетевой USB коммутатор, я вам советую на его обратной стороне записать себе информацию с наклейки. Самое важное, что нам нужно записать, это «Hardware Address», кто не знает, это mac адрес. Благодаря ему вы сможете у себя на DHCP сервере найти ip-адрес, который получил ваш SEH. В Windows, это можно посмотреть в оснастке DHCP, в пункте «Арендованные адреса». На Cisco, очень просто по mac адресу вычислить ip, я об этом писал.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Выяснив адрес подключения, вбиваем его в браузере и открываем стартовую страницу управления и настройки SEH myUTN-800. На главной странице вы увидите сводную информацию и сможете выбрать язык интерфейса, русского тут нет, но меню на английском совсем не сложное. На основном дашборде вы увидите:

Настройка сети SEH myUTN-800

Первым пунктом у нас идет настройка статического ip-адреса на USB коммутаторе. Делается это из вкладки «Network». По умолчанию у вас тут будет стоять получение адреса, через службу DHCP. Переводим ее в состояние off. Чуть ниже задаем статический ip-адрес, маску и шлюз сети. Нажимаем «Save & Restart» для сохранения и применения настроек.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

На вкладке IPv4 VLAN вы можете для каждого USB порта, задать отдельный ip-адрес, шлюз и свой VLAN, делается это в для большей безопасности, когда в сети есть сегментирование. подробнее про данную технологию читайте по ссылке чуть выше про вланы я рассказывал.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Переходим на вкладку DNS и задаем тут основной и дополнительный сервер. Делается это для того, чтобы была возможность связаться с NTP сервером. При желании можно задать DNS-суффикс.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Настройка e-mail в SEH myUTN-800

Если планируете настроить оповещение по электронной почте, то вначале нужно указать настройки для подключения к вашим серверам отправки и получения. Делается это в пункте «Email». Тут вам необходимо задать для pop3 и smtp:

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Также вы можете подключить мониторинг по SNMP, на соответствующей вкладке.

Настройка имени и описания

Для правильной идентификации я вам советую не лениться и давать нормальные имена с описанием для устройств SEH myUTN-800. Сделать это можно на вкладке «Device», указав имя и описание.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Далее я вам советую перейти в пункт «Date/time». Для правильного отображения времени и даты в событиях и логах, нужно правильно задать часовой пояс и NTP-серверр, по умолчанию тут стоит pool.ntp.org, но никто вам не мешает у казать свой из локальной сети, обычно это контроллер домена с ролью FSMO PDC мастера.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Вкладка UTN port позволит вам задать номера портов по которым будут подключаться клиенты к USB-ключам.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Вкладка USB port позволит вам увидеть текущее состояние ваших USB ключей на портах

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

В разделе «USB port configuration» вы можете для удобства задавать имена портов, для идентификации.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

На вкладке «Notification» вы можете задать на какие потовые адреса нужно отсылать оповещения и так же вы задаете, какие именно оповещения необходимо отсылать.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Настройка доступа к SEH myUTN-800

Далее у нас с вами стоит задача поменять стандартные учетные данные для веб интерфейса и SNMP, на более безопасные. Для этого перейдите на вкладку «Security» и пункте «Device access» измените пароль для учетной записи Admin, при желании можете сменить и логин.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Далее вы настраиваете порты подключения USB port Access, чтобы клиент мог к ним подключиться, об этом читайте подробно в заметке «Подключение USB по локальной сети через myUTN-800»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Сброс и перезагрузка SEH myUTN-800

У нас остался еще момент по обслуживанию устройства. Для этого есть отдельная вкладка «Maintence». В пункте «Parameter backup» вы сможете сохранить и импортировать файл с настройками SEH.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Пункт «SD card» при ее наличии в устройстве позволяет резервировать настройки на нее, по умолчанию будет для этого стоять галка «Parameter backup»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Выглядит она вот так. SDHC Memory Card 4 GB (Intenso).

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Произвести откат SEH myUTN-800 на начальные настройки, можно в пункте «Default settings», для этого есть соответствующая кнопка.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Пункт «Update» поможет вам перепрошить устройство, я уже подробно рассказывал, как обновить прошивку на myUTN-800.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Ну и вкладка «Restart», позволяет перезагрузить ваш SEH.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

По мимо программных методов перезагрузки и сброса настроек на начальные у SEH myUTN-800 есть и физические кнопки. Они находятся в области с USB портами. Правая ромбовидная кнопка, это перезагрузка устройства, а левая круглая, это его полное обнуление.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Вот так вот выглядят кнопки обслуживания, обратите внимание, что тут вставляете SD карта.

Источник

Подключение сетевых USB устройств в виртуальной инфраструктуре

Для подключения USB устройств в виртуальной инфраструктуре необходимо установить клиент SEH UTN manager. Дистрибутив Windows клиента можно скачать по прямой ссылке: https://www.seh-technology.com/fileadmin/user/downloads/deviceserver/tools/sehutnmanager-win-3.1.21.zip

Рассмотрим установку клиента на примере Windows.

Установка

Необходимо запустить установку «от имени Администратора».

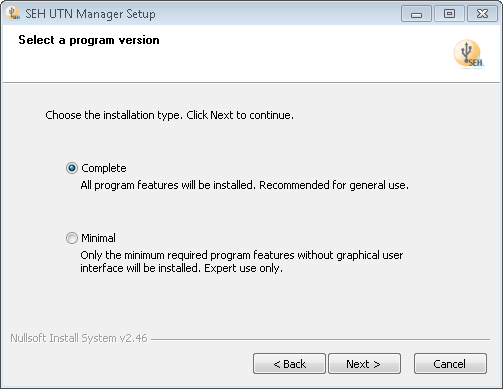

Выбрать для установки полную версию («Complete»).

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

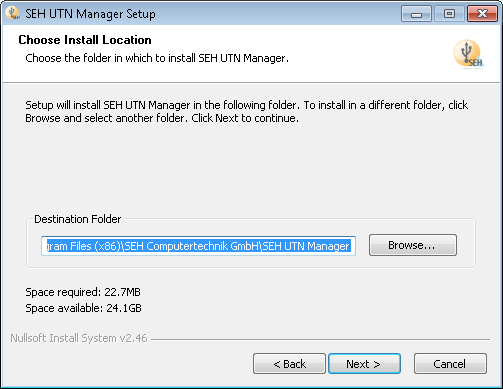

Выбрать каталог, в который установится клиент. Желательно оставить по-умолчанию.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

По окончании установки программа запустится автоматически.

Запуск программы, поиск устройств в сети

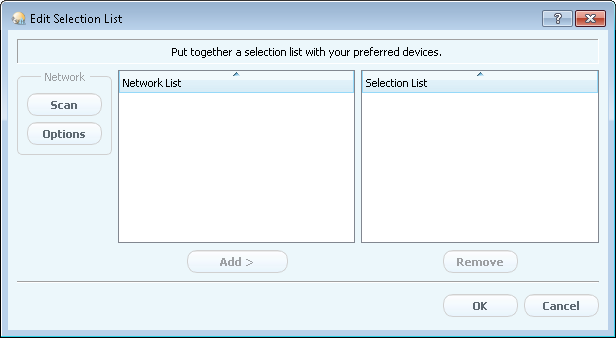

При первом запуске программа предложит найти в сети доступные сетевые UTN устройства. Нажмите “Yes”.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

В течение минуты программа автоматически найдет доступные для подключения сетевые устройства. Нажав кнопку “Scan”, можно запустить процесс принудительного сканирования сети.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

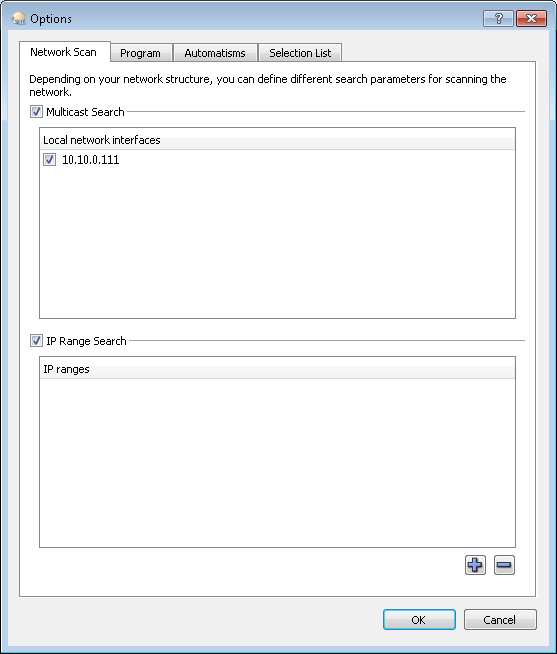

Если программа не нашла доступных устройств, можно вручную задать нужную сеть или диапазон сетевых адресов для сканирования, нажав кнопку “Options” и зайдя на вкладку «Network Scan»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

На вкладке «Automatisms» можно настроить автоматический старт программы вместе с системой

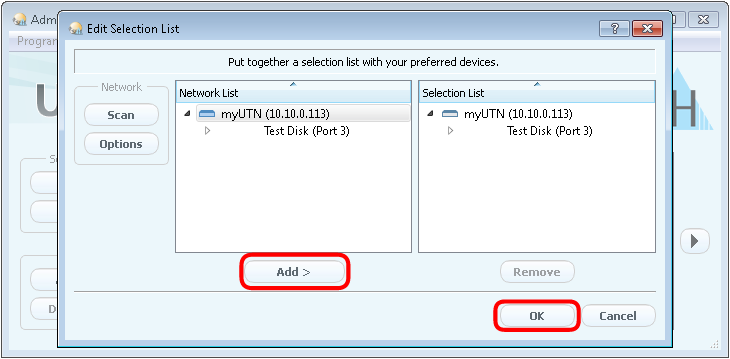

Чтобы добавить найденное сетевое устройство, необходимо нажать кнопку «Add» и «OK»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Подключение USB-устройств

В главном окне клиента отобразятся все добавленные устройства

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

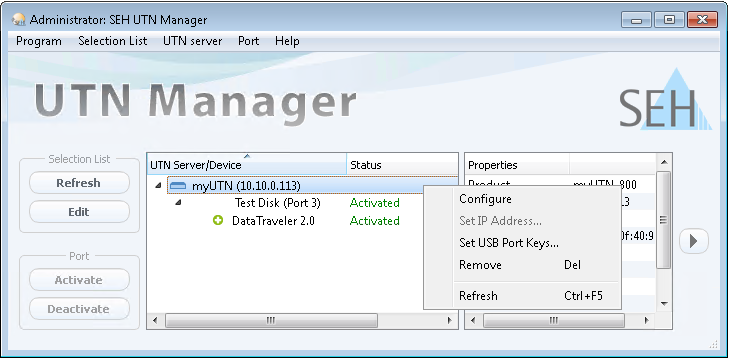

В случае, если на подключение USB-устройсва задан пароль, это устройство не отобразится в списке доступных для подключения. Чтобы ввести пароль необходимо нажать правой кнопкой мыши по сетевому устройству myUTN и нажать «Set USB Port Keys…»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

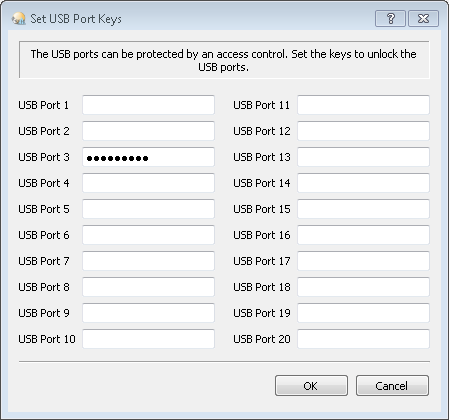

Далее задать пароль в строке USB порта, для которого выдан доступ

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

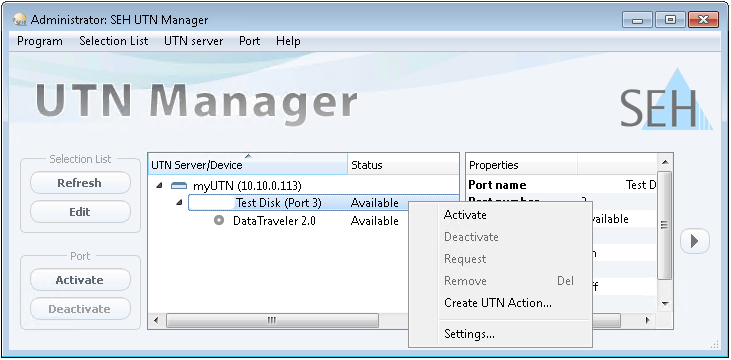

Для подключения устройства нужно из списка доступных USB-устройсв выбрать необходимый и нажать кнопку «Activate»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

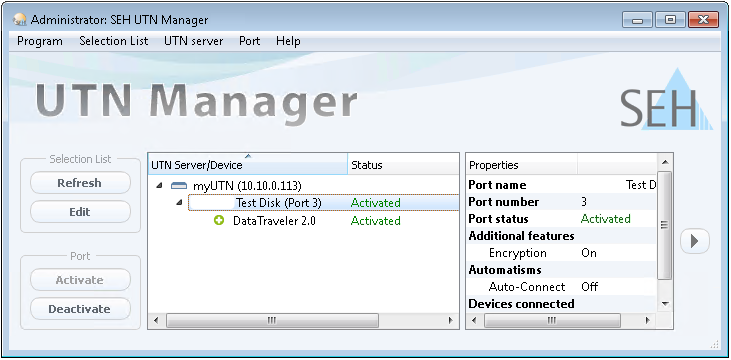

Напротив устройства отобразится статус «Activated»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

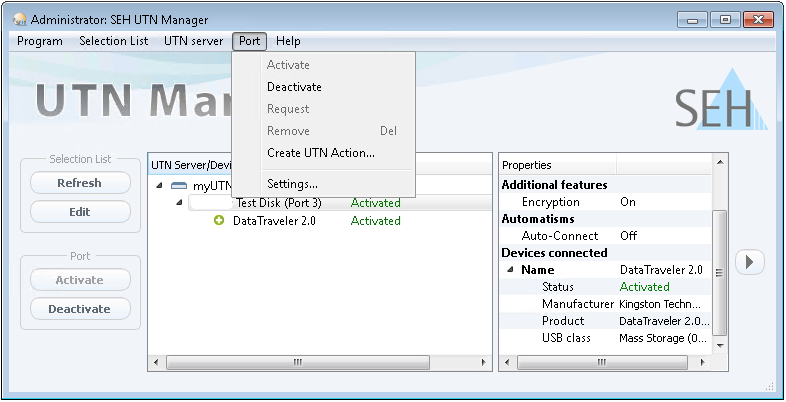

Чтобы отключить USB диск, нужно выбрать его в главном меню программы и нажать «Deactivate»

Проверка подключенных устройств

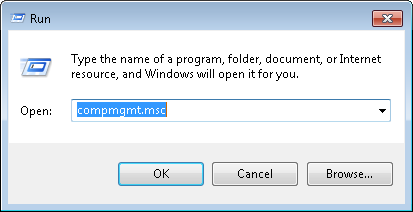

Проверьте доступность устройства. Вызывать оснастку управления компьютером, нажав комбинацию клавиш Win + R и набрав команду “compmgmt.msc”.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

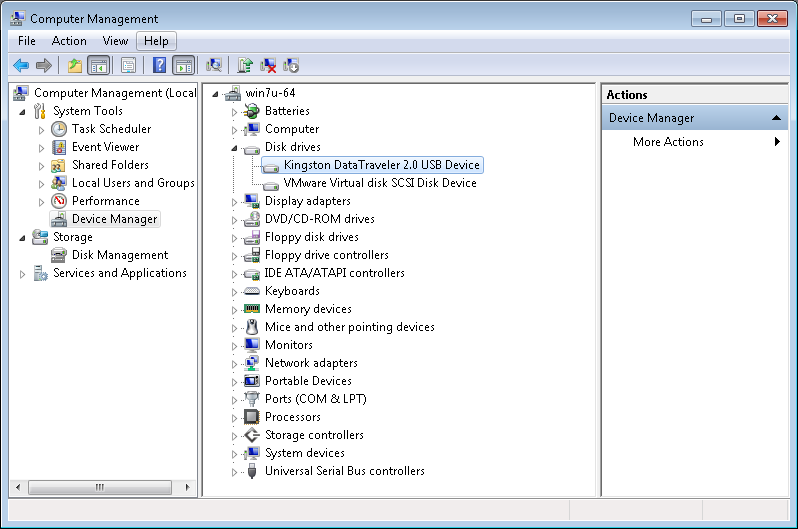

Далее необходимо зайти в оснастку управления устройствами, нажав “Device Manager” в левой панели оснастки управления компьютером. В списке подключенных устройств должно отобразиться искомое устройство.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

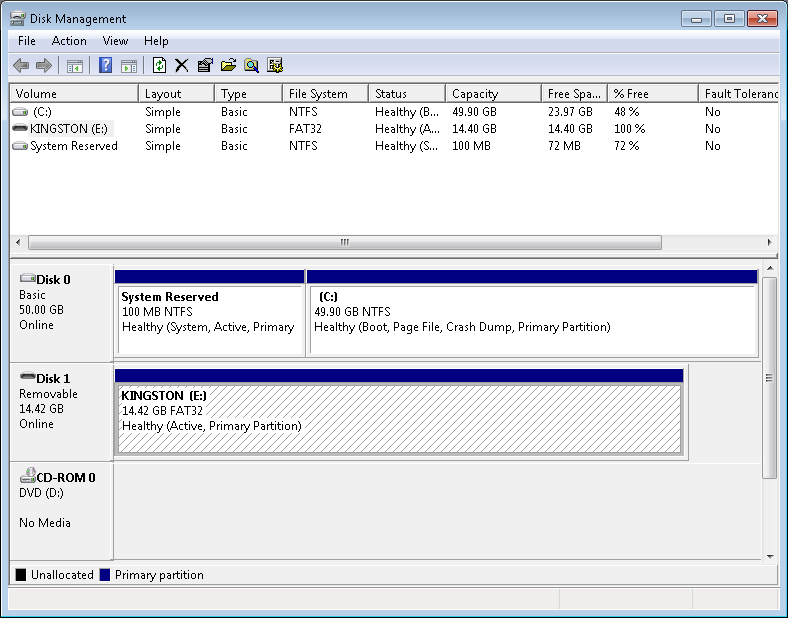

Если искомое устройство является USB накопителем, его можно найти в оснастке управления дисками, нажав на “Disk Management” в левой части оснастки управления компьютером. При необходимости, в этом же окне диск можно отформатировать в необходимую файловую систему.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Дополнительные настройки

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Поставить галочку напротив пункта «Activate the device connected to this port automatically after the start of operating system»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

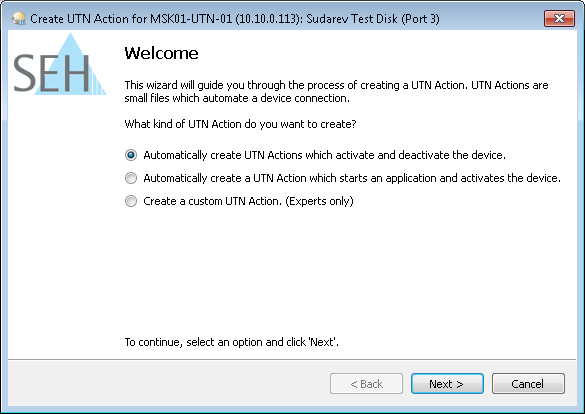

Далее выберите «Automatically create UTN Actions which activate and deactivate the device». Нажмите «Next»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

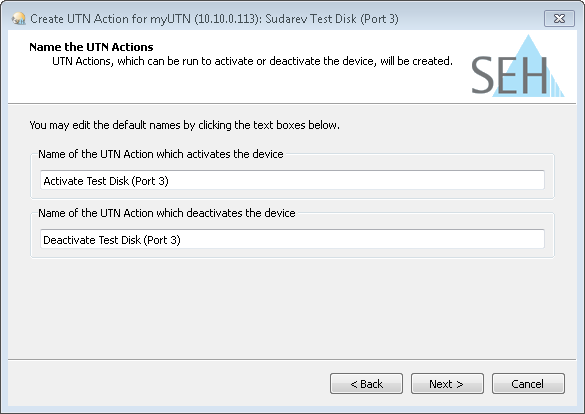

Выберите имя для соответствующих ярлыков. Нажмите «Next»

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

После этого ярлыки должны появиться на Рабочем столе

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Источник

Обзор SEH myUTN-2500 USB Deviceserver: пробрасываем USB 3.0 по сети

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

SEH myUTN-2500 USB Deviceserver

Вообще говоря, проброс по сети USB-интерфейса, особенно современных стандартов, не такая уж тривиальная задача. Сама шина требовательна даже не к полосе пропускания — всё равно всё упрётся в сетевой интерфейс до 1 Гбит/с (125 Мбайт/с), а к задержкам, которые во внешней сети контролировать трудно. Так что организовать USB-over-IP просто, а вот сделать это качественно — уже нет. Компания SEH давно работает над этой задачей. SEH myUTN-2500 — это трёхпортовый сервер, который предоставляет удалённый доступ по локальной и глобальной (так заявляется) сети к портам USB взято *с lady-win_.ru*взято с lady-win.ru 3.0. Кроме того, он имеет множество функций, необходимых в корпоративной среде: контроль доступа и шифрование, мониторинг и удалённое управление, совместимость с целым зоопарком ОС и широкие сетевые возможности.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

⇡#Комплектация и внешний вид

SEH myUTN-2500 внешне представляет собой небольшую лёгкую коробочку из матового синего пластика с габаритами 99 × 140 × 32 мм и массой 160 г. Вентиляционных отверстий нет, но устройство во время работы всё равно сильно не греется. Оно предназначено только для использования внутри помещений с температурой окружающей среды от 5 до 40 °C и относительной влажностью 20-80 %. На передней панели находятся семь светодиодов, указывающих на взято с l_ady-win_.ru*взято с lady-win.ru состояние устройства в целом и активность сети и портов USB. Все индикаторы маленькие и неяркие. На днище есть информационная наклейка, а также очень небольшие, но на удивление цепкие резиновые ножки по углам.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Сзади находятся три порта USB 3.0, разъём RJ-45 для гигабитного сетевого подключения, утопленная внутрь корпуса кнопка сброса настроек и гнездо для кабеля питания. Третий USB-порт также можно использовать для подзарядки других устройств, он отдаёт ток 1,5 А. SEH myUTN-2500 поддерживает одновременную работу до 12 USB-устройств, но тут есть одна особенность — для составных USB-устройств или хабов нельзя выбрать отдельные VID/PID для проброса клиенту: будет отдан именно физический порт взят_о с lady-w_in.ru_взято с lady-win.ru USB целиком, а вместе с ним и все его «подчинённые», виртуальные и реальные. Одновременно myUTN-2500 могут использовать до 16 пользователей, что явно избыточно.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

Вместе с устройством поставляется стандартный набор: документация, гарантийный талон и блок питания. БП довольно крупный (98 × 49 × 33 мм), зато универсальный: вход AC 100-240 В, 50/60 Гц; выход DC 12 В, 3 А. У блока есть стандартное гнездо C8, в комплекте идёт подходящий кабель длиной 1,7 м с вилкой типа C на конце, а от самого БП тянется шнур длиной чуть больше метра. В режиме ожидания myUTN-2500 потребляет от блока питания около 0,2 взято с lady-win.ru*взят_о с lady*-win.ru А, а при полной нагрузке на все три USB-порта — около 2,4 А. Формально производитель предоставляет на устройство гарантию 3 года, а ещё 2 года сверх этого можно получить при регистрации на сайте, но в России, видимо, придётся уточнять гарантийные обязательства у продавца.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

⇡#Технические характеристики

взято с lady-wi*n.ru_*взято с lady-win.ru

Технические характеристики SEH myUTN-2500 USB Deviceserver
Чипсет/контроллерн/д
Памятьн/д
Интерфейсы1 × 10/100/1000 Мбит/с Ethernet, 3 × USB 3.0 / 1 × CDP
Скорость1 × USB до 100 Мбайт/с; 3 × USB до 30 Мбайт/с каждый
УстройстваДо 12 устройств, включая составные; до 16 пользователей
ИндикаторыПитание, состояние, активность, сеть
Аппаратные кнопкиСброс настроек
Размеры (Ш × Д × В)99 × 140 × 32 мм
Масса160 г
ПитаниеDC 12 В 3 А
Условияt от 5 до 40 °C; отн. влажность 20-80%; только внутри помещений
Гарантия3 года
Цена€ 200
Возможности
СетьStatic IP/DHCP/BOOTP/Zeroconf (Bonjour); IPv4/IPv6; VLAN; SNMPv1/v3
ДоступКлюч USB-порта; логин/пароль или 802.1x EAP-MD5/TLS/TTLS/FAST/PEAP
ЗащитаФильтр VLAN, IP, MAC, взято с l*ady-wi*n.ru*взято с lady-win.ru VID/PID; блокировка HID-USB
ШифрованиеТрафик: SSL 3.0, TLS 1.0/1.1/1.2; импорт сертификатов S/MIME, CA, PKCS#12
Управление/уведомленияВеб-интерфейс; SNMPv1/v3 MD5/SHA + DES/AES, MIB; SMTP/POP3 (с ЭЦП)
Мин. версия ОСWindows XP/Server 2003; MacOS X 10.8.x; Linux 2.6.32

⇡#Веб-интерфейс и настройки

Управление устройством осуществляется в первую очередь через веб-интерфейс, который доступен на нескольких языках, но вот русского среди них нет. Для каждого параметра есть пусть и краткое, но понятное описание во встроенной справке. IP-адрес устройство получает автоматически по DHCP/BOOTP или посредством Bonjour (Zeroconf). По умолчанию интерфейс доступен по HTTP и по HTTPS, но взято с lady-win.ru*взято с lad_y-win*.ru без авторизации. На главной странице собраны основные сведения о состоянии myUTN-2500: адрес, версия прошивки, имя, список устройств и подключённых к ним клиентов. Для удобства можно присвоить собственное имя каждому USB-порту, а также указать имя хоста, его короткое описание и контактные данные (техподдержки или сетевого администратора, например). Все настройки можно сохранить в отдельный файл, а потом при необходимости импортировать его.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

SEH myUTN-2500 поддерживает работу в сетях IPv4 и IPv6. Для IPv4 также доступна работа в VLAN, причём отдельно можно запретить или разрешить управление настройками только через ту же VLAN, где находится устройство. Отдельно можно указать до трёх VLAN-сетей, где взято _с lady-win.ru*взято с lady-wi_n.ru размещены клиенты. Причём доступ к конкретному USB-порту сервера можно специально разрешить только из одной VLAN-сети, запретив таким образом обращения от любых других клиентов. Есть и традиционные белые списки из IP-адресов или подсетей и MAC-адресов — всего до 16 правил в сумме. Для SNMPv3 отдельно задаются права чтения/записи плюс можно выбрать защиту MD5/SHA + DES/AES. Для массового управления устройствами по SNMP SEH предлагает отдельную утилиту NetTool и готовые MIB-файлы.

Для базовых событий — перезагрузки устройства, подключения/отключения USB-устройства и (дез)активации порта USB — предусмотрена рассылка уведомлений по e-mail (POP3 и SMTP) и SNMP. Кроме того, myUTN-2500 может регулярно отправлять по почте отчёт взято с lady-win.ru*взят*о_ с lady-win.ru о своём текущем состоянии двум получателям. Для писем также доступны шифрование и цифровая подпись. Сертификаты S/MIME, CA, PKCS#12 можно импортировать, так как изначально устройство содержит только самоподписанные от производителя. Контроль доступа возможен либо встроенными средствами (администратор и обычный пользователь с паролями), либо через внешний RADIUS-сервер по EAP-MD5/TLS/TTLS/FAST/PEAP.

Для защиты работы непосредственно с USB-устройствами есть несколько функций. Во-первых, весь трафик между клиентом и myUTN-2500 может быть зашифрован с помощью SSL 3.0 или TLS 1.0/1.1/1.2. Конкретный набор алгоритмов и длины ключей задать нельзя, доступен только выбор уровня шифрования — малый, средний, высокий. Во-вторых, для каждого USB-порта можно задать собственный ключ доступа ( по сути — пароль) взято с lady-win.ru_в*зято с_ lady-win.ru и/или разрешить работу только с конкретными VID и PID USB-устройств, а также разрешить доступ из одной конкретной VLAN-сети, о чём уже говорилось выше. В-третьих, для всех USB-портов разом есть опция запрета использования HID-устройств, что очень важно, так как позволяет избежать атак, когда к порту подключается, например, эмулятор клавиатуры, имитирующий набор текста и ввод сочетаний клавиш.

⇡#Работа с устройством

Работа с myUTN-2500 после первоначальной настройки в веб-интерфейсе проста донельзя. Достаточно установить программу SEH UTN Manager, с GUI или без. Дополнительно будут установлены служба и драйвер. Программа имеет версии для Windows XP/Vista/7/8/10 и серверных вариантов Windows, для Mac OS X начиная с взято с_ lady-win.ru_взя*то с lady-win.ru OS X 10.8, а также DEB- и RPM-пакеты для дистрибутивов Linux с ядром 2.6.32 или более новым. Отдельно оговаривается, что для OS X старше 10.11.2 поддержка USB-устройств ограничена. Впрочем, с каждым новым релизом ПО разработчики улучшают совместимость.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

После запуска UTN Manager автоматически сканирует сети на всех доступных интерфейсах и предлагает запомнить список всех обнаруженных устройств myUTN. Для каждого из них показывается список подсоединённых USB-устройств и их состояние. За пару кликов можно подключить любое из них. Сама ОС определит новое подключённое устройство так, будто оно было воткнуто в реальный USB-порт ПК или сервера, — останется только доустановить необходимые драйверы и начать работу взято с_ lady-win.ru*в_зято с lady-win.ru с ним.

Программа UTN Manager, как и веб-интерфейс, не имеет поддержки русского языка, хотя в данном случае это не проблема, так как настроек и функций в программе минимум. Доступно автомонтирование USB-устройств, в том числе при подключении к другому порту myUTN. Есть возможность простейшей автоматизации — например, монтирование USB с одновременным (или с заданной задержкой) запуском выбранного пользователем исполняемого файла и автоматическое размонтирование после завершения работы программы. Можно и просто задать период автоотключения порта.

⇡#Тестирование

В последней версии прошивки и ПО для Windows, которые вышли пару месяцев назад, была значительно переработана архитектура драйверов. В частности, добавилась поддержка чувствительных к задержке и взято с_ lady-*win.ru_взято с lady-win.ru полосе пропускания USB-устройств для передачи, к примеру, аудио- или видеопотока. Увы, выяснилось, что единственный более-менее подходящий кандидат на роль тестового образца — веб-камера производства Microsoft — самой Microsoft давно не поддерживается и драйверов для Windows 10 не имеет. Что ж, воспользуемся для проверки стандартным накопителем, который применяется в тестах роутеров: SSD Kingston SSDNow V+200 с одним NTFS-томом в боксе USB 3.0 LanShuo INIC-4009. К обычному домашнему роутеру myUTN-2500 и был подключён. Никаких настроек QoS или шейпинга не было.

Важный нюанс — в ОС этот диск подключался без кеширования, что, в общем, разумно. Для сравнения тесты были сделаны без шифрования и с TLS взято с lady-win.ru*взято с* lady-win.ru* 1.2 на максимальном уровне — разница в производительности этих двух режимов более чем заметна. Про скорость работы с шифрованным каналом производитель ничего не говорит, а вот для обычных подключений заявляет значения на уровне до 100 Мбайт/с на myUTN-2500 в целом или до 30 Мбайт/с для каждого подключённого устройства при использовании всех трёх USB-портов сразу. В реальности производительность оказалась процентов на 30-40 ниже, но даже это, с учётом специфики устройства, удивительно неплохо.

⇡#Заключение

Строго говоря, сравнить SEH myUTN-2500 не с чем — не было на тестировании подобных устройств. Поэтому окинем всё это взглядом, так сказать, неофита. Устройство стоит похвалить за богатый набор настроек, взято с lady-win.r_u_взято с l*ady-win.ru связанных с контролем доступа и сетевыми функциями. Оно действительно должно понравиться корпоративным пользователям, а точнее — администраторам. Интерфейс логично разбит на разделы, так что первоначальная настройка будет достаточно простой и быстрой. Что касается производительности, то в целом её можно оценить как хорошую. Хотелось бы, конечно, видеть наличие аппаратного ускорителя шифрования трафика, так как сейчас придётся выбирать между скоростью и безопасностью. Впрочем, для теста специально был выбран самый «неудобный» сценарий, так как с USB-накопителями myUTN-2500 вряд ли будет использоваться. Такие решения нужны зачастую для экономии на лицензиях или узкоспециализированных устройствах: USB-токенах, аппаратных ключах доступа, 2FA-брелоках, ЭЦП, датчиках, модемах и так далее.

seh utn manager что это. Смотреть фото seh utn manager что это. Смотреть картинку seh utn manager что это. Картинка про seh utn manager что это. Фото seh utn manager что это

В общем, для ценных аппаратных ресурсов, к которым нужен удалённый общий доступ и которые от частого использования и перемещения быстро изнашиваются (отломать коннектор у USB-брелока легче лёгкого) либо же не имеют встроенных возможностей для общего доступа по сети. Так что на фоне цены таких устройств те €200, что просят за myUTN-2500 в немецком Amazon, могут оказаться сущей мелочью. Кроме того, такой сервер отлично подходит для виртуализированных окружений — SEH говорит о совместимости с продукцией Citrix, Microsoft и VMWare. Впрочем, как раз для таких инфраструктур в дата-центрах или крупных компаниях у SEH есть специальные продукты. Например, стоечный сервер myUTN-800, который имеет взято с lady-win.ru*_взято с lady-win.ru_ сразу 20 USB-портов, два сетевых интерфейса, резервирование по питанию и предлагается с расширенной программой поддержки и гарантии.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
