О влиянии высокой концентрации углекислого газа (CO2) в помещении, я писал в цикле статей про климат. А так как у меня умный дом, то и за микроклиматом у себя в квартире я следил довольно пристально. И мне надоело постоянно проветривать спальню перед сном, или держать окно открытым в режиме микропроветривания (особенно зимой).

Причем я даже пытался обойтись «малой кровью» и проводил эксперименты с клапаном для проветривания, но это не особо помогало. Поэтому я решил вопрос кардинально, благо у меня в руках оказался привод для открытия окна Drivent.

Итак, исходное состояние:

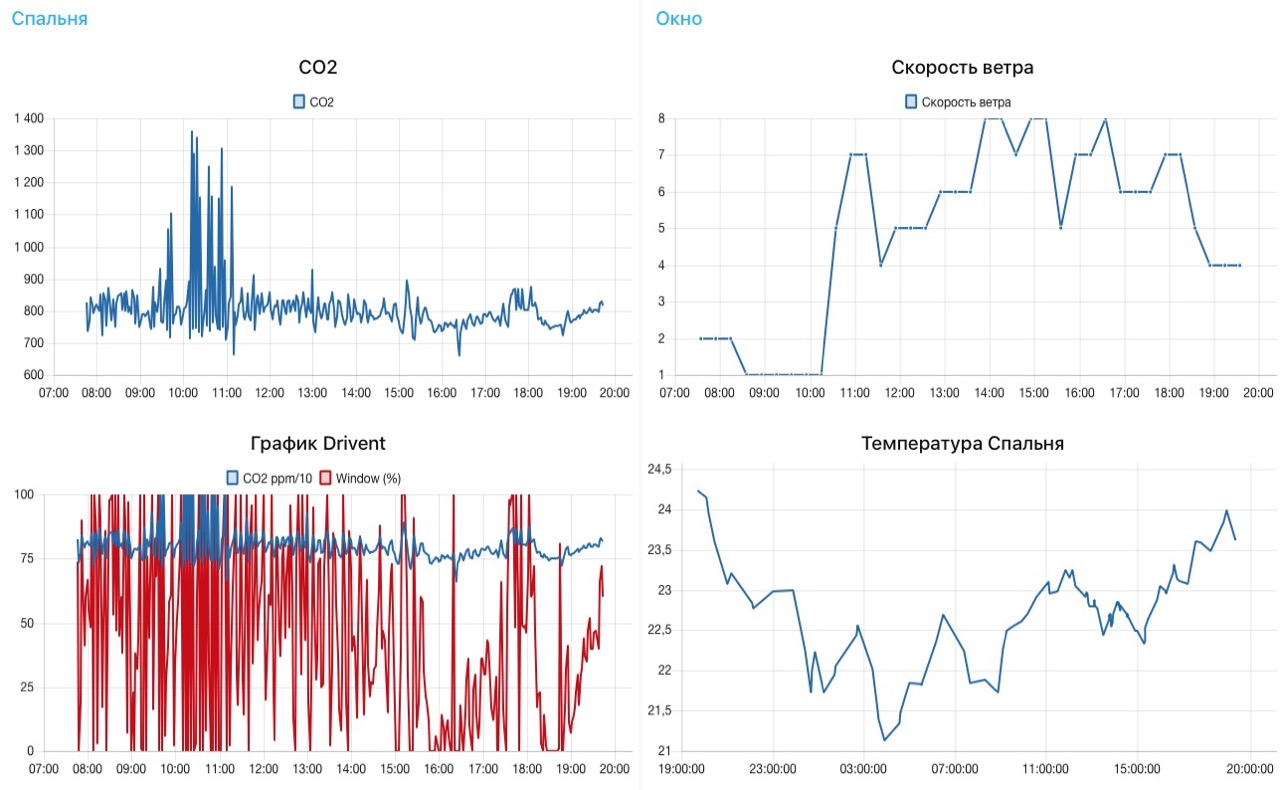

Привод установлен на окне в спальне и регулировка осуществляется по показаниям уровня CO2. На начальном этапе, контроля температуры не было, так как было не до того.

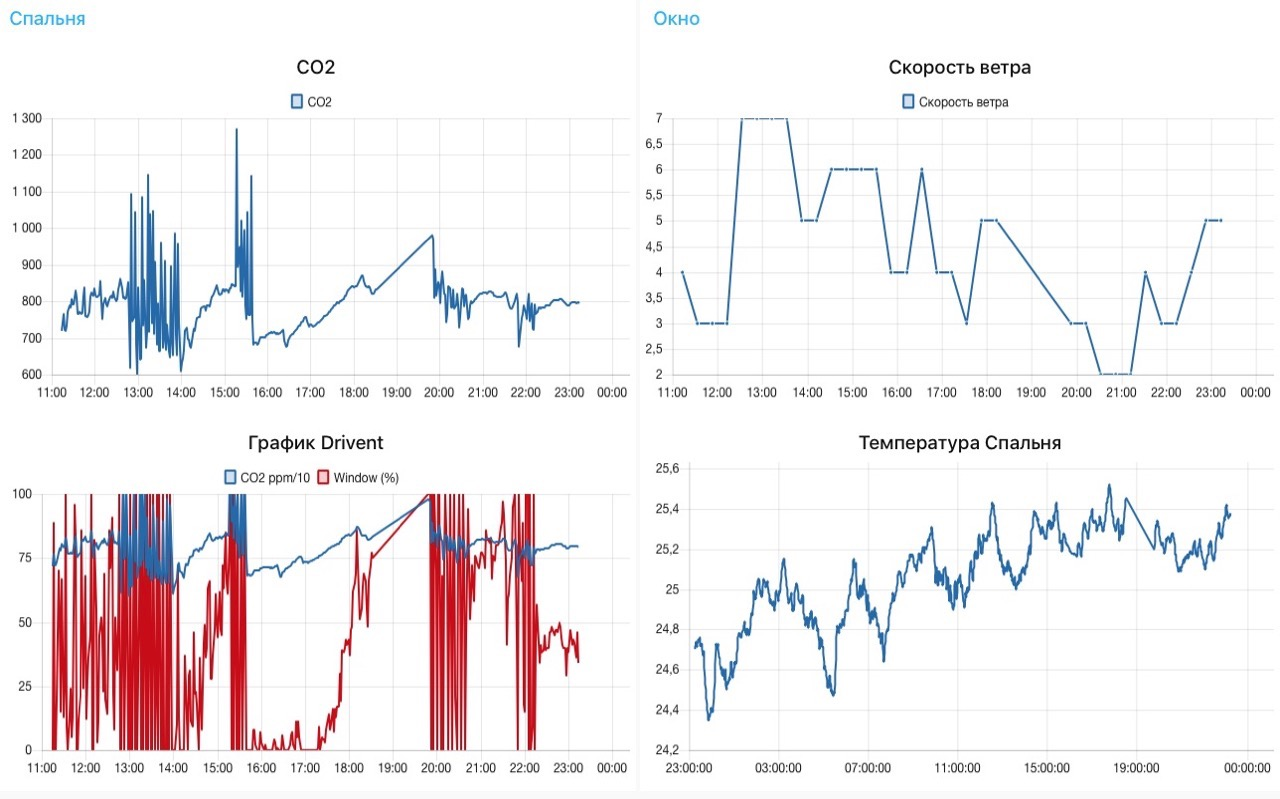

Я занимался мучением привода почти месяц (хороший такой краш тест устроил), так же, как и настройкой ПИД компонента в Node Red. Кроме того, что система постоянно подвергалась регулировке, меня не устраивало много других факторов.

К тому же у ПИД регулятора не было нужных мне настроек, например, с добавлением пороговых показателей и коридора значений.

В итоге мне это надоело, и я решил, что надо разработать собственную логику, которая не дергала бы привод все время, но давала необходимый результат.

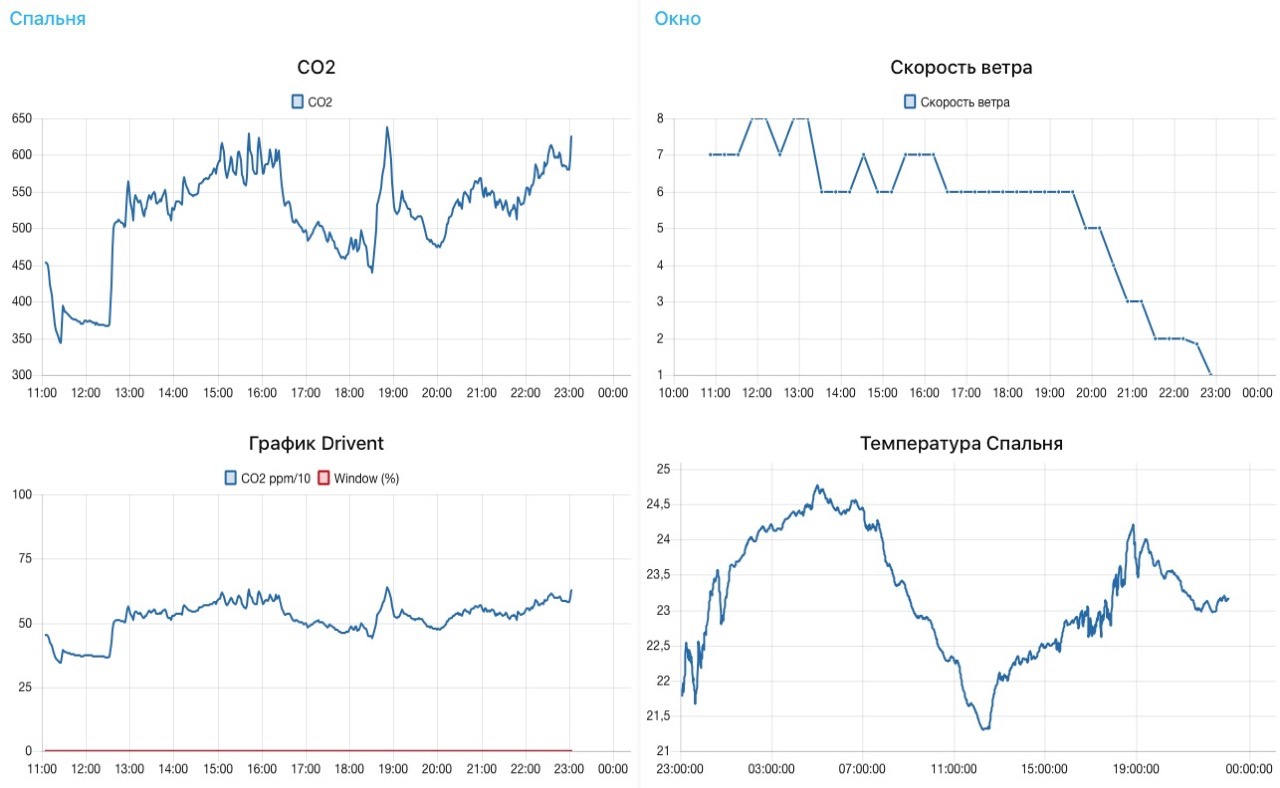

Еще одной предпосылкой к разработке собственного решения меня привел тот факт, что во время вынужденного простоя привода (я его отключил по определенным причинам), окно было открыто где-то на 15% постоянно. И это привело к довольно ожидаемому результату, который, в общем-то, и был целевым. Постоянное нормальное состояние уровня CO2 в комнате.

Это, по-сути и стало последней каплей в этой битве с ПИД регулировкой и сподвигло меня «запилить» свою логику.

Так как я далеко не программист, то мне помог наш прекрасный чатик по Node Red, а благодаря абсолютно неоценимой помощи Андрея Ошева, все это превратилось в рабочую модель, которая сейчас проходит обкатку и мне нравится результат.

Логика работы

Так как инертность системы небольшая, то есть реакция наступает практически сразу после оказанного воздействия, опрос датчика CO2 производится с периодичностью раз в 10 секунд. Это избыточно, но мне хотелось наблюдать над раскачкой системы, если она произойдет.

Эти 20 параметров анализируются следующим образом:

Это позволяет понять, повышается или понижается уровень CO2. Также есть еще и стабильные показания, когда в течение долгого времени уровень не меняется или меняется незначительно. Поэтому на выходе мы получаем понимание того, что происходит: повышение, понижение или покой.

Следующим этапом мы настраиваем параметры комфортной среды и пограничных условий работы системы.

В качестве исходных данных берутся следующие значения:

Состояние регулировки проверяется для того, чтобы я имел возможность просто открыть окно на нужный мне процент вручную и система не занималась регулировкой, пока я не позволю.

Что касается температуры в помещении, то на личном опыте я понял, что мне комфортно спать при температуре не ниже определенного порога. Соответственно, я не хочу, чтобы она опускалась ниже. Поэтому если уровень CO2 позволяет мне подержать окно закрытым, чтобы воздух нагрелся, то окно закрывается и ждет либо достижения максимума содержания газа в воздухе, либо его нагрева до приемлемых значений, чтобы продолжать работать системе для проветривания.

Состояние показаний CO2 из предыдущего шага используется для того, чтобы понять, в какую сторону воздействовать на привод: открывать, закрывать или ничего не делать.

Соответственно, со всеми этими пороговыми значениями мы работаем следующим образом (блок схему я начал рисовать, но как-то ниасилил):

Вот в общем-то и вся логика.

Все это приводит к довольно спокойной и неслышной работе привода в течение суток, и не позволяет даже при холодном внешнем воздухе довести температуру в комнате до не комфортной. Хотя я предполагаю, что при отрицательных температурах на улице, в комнате все-таки будет холоднее, чем хочется. Но это будем регулировать уже следующей зимой.

В итоге, все это меня радует уже скоро неделю, и меня устраивает почти все.

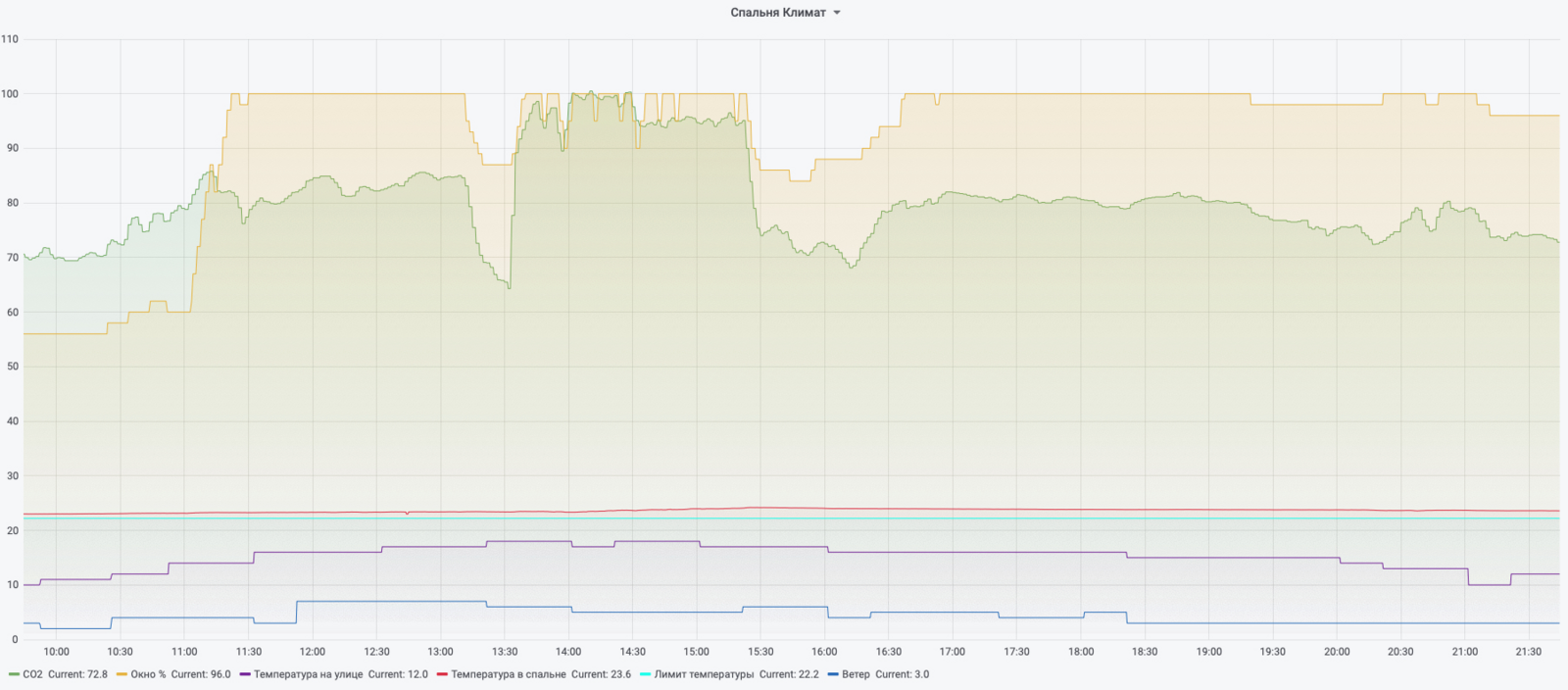

Выглядит ситуация сейчас примерно таким образом:

Регулировка осуществляется плавно, пограничные параметры не нарушаются, хотя замеры немного нетипичны и уровень СО2 довольно высокий, в сравнении с обычным состоянием, но я грешу на тепло и то, что в моем вентиляционном стояке все дружно решили проветрить квартиры, поэтому тяги почти нет и сквозняк практически не ощущается. Но даже в таких, довольно тяжелых условиях, система работает стабильно и без особых раскачек.

Ну а вся боль и страдания от моих мучений, освещалась в официальном чате Drivent, где коллективно обсуждались варианты решения тех или иных проблем.

Источник

Настройка шлюза Cisco SPA112/122 для работы с IP-PBX Asterisk

Когда возникает необходимость подключить к Asterisk’у пару аналоговых телефонных аппаратов, то стоит рассмотреть в качестве решения данной проблемы шлюзы Cisco SPA112/122. Они довольно просты в настройке как через веб-интерфейс, так и с помощью механизма провиженинга, а также стоит отметить что они достаточно надежны.
VoIP-адаптеры Cisco серии SPA112 и SPA122 фактически идентичны — к обоим есть возможность подключения двух аналоговых телефонных аппаратов через стандартные порты RJ-11, но главная отличительная особенность в том что SPA122 в свою очередь имеет функционал роутера. Тем не менее не рекомендуется выставлять его напрямую в интернет, так как на нем отсутствует механизм защиты наподобие файервола.
В рамках статьи будет рассмотрена настройка на примере шлюза Cisco SPA122.

Для начала настройки необходимо подключить шлюз WAN-портом (internet) в локальную сеть, он по DHCP получит ip-адрес. Чтобы узнать его адрес необходимо в любой телефонный порт подключить аналоговый телефонный аппарат. Далее необходимо набрать последовательно 4 звездочки (****), встроенное меню проговорит на английском: «System configuration…», во время воспроизведения необходимо набрать последовательность 110# — будет озвучен текущий ip-адрес.
Далее необходимо через браузер зайти на вебку шлюза. Логин и пароль по-умолчанию admin/admin

Шлюз сразу же перекидывает на вкладку быстрой настройки — Quick Setup, на которой возможно настроить SIP-учетки для обоих телефонных портов. Для настройки достаточно заполнить следующие поля:
Proxy — ip-адрес Asterisk’а
Display Name — любое имя — можно указать внутренний номер
User ID — внутренний номер
Password — пароль внутреннего номера
Dial Plan — план набора

Далее необходимо настроить сетевые параметры. В первую очередь отключить NAT на LAN-порту. Для этого перейти в раздел Network Setup > Basic Settings > Network Service и выставить значение параметра Networking Service = Bridge, этими действиями будет реализован мост между WAN и LAN портами.

На вкладке Network Setup > Basic Setup > Internet Settings настраивается тип получения ip-адреса на порт WAN. Возможны три варианта: DHCP, Static IP и PPPoP
pic4

Настройки даты и времени производятся на вкладке Network Setup > Basic Setup > Time Settings. Установка возможна вручную или синхронизацией с NTP сервером. Для автоматической синхронизации выбирается Time Zone — часовой пояс, соответствующий региону, сервер синхронизации Time Server — также можно указать в ручную.

Если необходимо использовать VLAN, то его можно настроить на вкладке Network setup > Advanced Settings > VLAN, установить флаг Enabled в параметре Enable VLAN и указать VLAN ID.

Далее в разделе Voice необходимо выполнить нижеуказанные настройки.
Подраздел System — задать пароль на встроенный IVR (IVR Admin Passwd), также здесь возможно настроить подключение к Syslog-серверу и Debug-серверу

Глобальные настройки SIP доступны в подразделе SIP. Здесь возможно задать значения различных таймеров, способ получение номера звонящего из заголовков и т. д. В 99.9% эти настройки можно оставить по умолчанию.

В подразделе Provisioning настраиваются параметры автоконфигурирования шлюза.

Подраздел Regional отвечает за настройки различных тонов на линии, например тоны дозвона, тоны занято и т. д.

Подразделы Line1 и Line2 отвечают за настройку соответствующих портов шлюза. Для активации регистрации порта необходимо выставить значение параметра Line Enable = yes, далее выбрать тип протокола в параметре SIP Transport. Также если шлюз будет находиться за NAT’ом относительно Asterisk’а, то необходимо активировать опции NAT Mapping Enable и NAT Keep Alive Enable.

Далее необходимо в параметр Proxy прописать ip-адрес или доменное имя Asterisk’а и заполнить параметры аутентификации:
Display Name — отображаемое имя, возможно указывать внутренний номер
User ID — внутренний номер
Password — пароль внутреннего номера

Далее рекомендуется настроить администраторский доступ в разделе Administration > Managment > Web Access Management. В разделе Admin Access — активируется доступ, в параметре Web Utility Access — выбирается протокол.

Для сброса шлюза к заводским настройкам необходимо перейти в раздел Administration > Log > Factory Defaults — следует обратить внимание, что можно раздельно сбросить настройки сети и настройки голоса.

На этом настройка шлюза Cisco SPA122 завершена.

Источник

Настрока шлюза Cisco SPA3102 для работы с Asterisk

В данной статье рассматривается настройка шлюза Cisco SPA3102. Исходные данные: IP-адрес хоста Asterisk — 192.168.1.10, к FXS-порту шлюза подключен аналоговый телефон, к FXO-порту шлюза подключена городская линия, LAN-порт шлюза подключен к сетевому коммутатору, WAN-порт шлюза не используется. 192.168.1.1 — IP-адрес шлюза подсети 192.168.1.0/24, он же — DHCP-сервер, NTP-сервер и DNS-сервер. SPA3102 должен получать IP-адрес по DHCP.
Примечание: На LAN-порту SPA3102 по умолчанию включен DHCP-сервер, поэтому первые три шага настройки лучше производить изолированно от основной сети.

Шаги настройки:

После переключения шлюза в режим моста у шлюза остается только IP-адрес, WAN-порта ( в нашем случае — получается по DHCP), а IP-адрес установленный для LAN-порта перестает действовать. Следовательно, после применения настроек, связь с шлюзом будет утеряна, подключиться можно будет только к новому IP-адресу. Узнать новый IP-адрес можно на DHCP-сервере или набрав на аналоговом телефоне, подключенном к шлюзу, ****110#.

Указываем IP-адрес хоста Asterisk, SIP-имя и пароль, определенные в Asterisk. Устанавливаем небольшое значение «Register Expires», это нужно для быстрого восстановления регистрации, в случае её расторжения Asterisk в одностороннем порядке.

В пункте «DTMF Tx Method» устанавливаем «AVT » ( он же — RFC2833). Для использования факса с SPA3102 и Asterisk, следует еще выставить в пункте «FAX Passthru Method» значение «None » ( для отключения NSE) и в пункте «FAX Disable ECAN» значение «yes » ( для отключения эхоподавления при передаче факса).

Пункт «Auto PSTN Fallback» позволяет передавать вызовы по городской линии на аналоговый телефон в случае недоступности Asterisk, отключите эту опцию если такое поведение нежелательно.
В пункт «Dial Plan» нужно вписать свой диалплан. На изображении ниже приведен диалплан для набора 3-хзначных и 10-тизначных номеров, а также всех сервисных кодов FreePBX. Можно еще использовать простой диалплан «S :5, ( **xx.|*xx.|xx.)» для набора любых номеров.

Вписываем данные для подключения к Asterisk, а также снова указываем небольшое значение параметра «Register Expires».

Выставляем RFC2833 для передачи DTMF

«PSTN Answer Delay» — задержка перед ответом на вызов с городской линии. Во время задержки может звонить только аналоговый телефон, в VoIP-линию вызов переходит после окончания задержки. По умолчанию составляет 16 секунд, если используется АОН, нужно оставить небольшую задержку 2-3 секунды.

Здесь определяются параметры распознования разрыва вызова со стороны городской линии. Если указать их неправильно, вызов может не отбиваться при его завершении со стороны городской линии.
«Detect CPC» — распознавание сигнала CPC.
«Detect Polarity Reversal» — распознование обратной полярности.
«Detect Disconnect Tone» — распознование сигнала отбоя.
«Disconnect Tone» — параметры сигнала отбоя. Двойной сигнал описывается в следующем формате:
@-30, @-30; ( / /1+2)
Узнать параметры сигнала можно, например, с помощью программы Audacity, предварительно записав сигнал с помощью Asterisk.

Источник

Базовая настройка и русификация Cisco SPA525G

В данной статье будет описано, как выполнить базовую настройку телефонного аппарата Cisco SPA525G, а так же как установить русскую локализацию на данное устройство. P.S. Все выполняемые команды, описанные в данной статье, должны выполняться от имени суперпользователя root.

Перед началом настройки телефонного аппарата, выполним подключение к сети питания и к локальной сети. Дождавшись полной загрузки аппарата, откроем интернет обозреватель(Mozilla Firefox, Google Chrome, Opera) и введем в адресную строку:

И выполним переход. В результате откроется WEB панель управления устройством, но с ограниченными правами, для возможности выполнения редактирования настроек необходимо выбрать «Admin Login», по умолчанию пароль для admin пользователя не установлен.

WEB панель управления.

Для выполнения настройки необходимо перейти «Voice→Ext1» и заполнить следующие поля:

1. Proxy — адрес сервера телефонии

2. Alternate Proxy — адрес сервера телефонии

3. Display Name — Имя «сотрудника»

Настройка линии Ext1

Для установки русской локализации необходимо выполнить переход «advanced→Regional», спуститься вниз страницы и заполнить следующие поля:

1. Dictionary Server Script — serv=tftp://IP_адрес_TFTP_сервера/; d0=English; x0=spa525_en_v749.xml; d1=Russian; x1=spa525_ru_v749.xml;

2. Language Selection — Russian

P.S. предварительно в корневом каталоге TFTP сервера следует разместить два файла:

Установка русской локализации

Что бы применить все изменения необходимо нажать «Submit All Changes», телефонный аппарат выполнит перезагрузку и станет доступен к работе.
