Как и почему необходимо управлять скоростью вращения компьютерных вентиляторов

В последнее время тема использования интегральных схем для контроля скорости вращения вентиляторов в системах активного охлаждения компьютерных комплектующих и прочих электронных систем стала очень актуальна. Вследствие инициатив крупнейших игроков IT-рынка, вентиляторы, применяющиеся для охлаждения разнообразного оборудования более полувека, в последние годы претерпели существенные изменения. В этой статье мы рассмотрим причины и методы данного эволюционного движения.

Сегодняшний вектор развития электроники, особенно направленных на потребительский рынок устройств, задан на создание как можно более функциональных систем в минимально возможном форм-факторе. Это приводит к тому, что на одной и той же площади производители с каждым годом стараются умещать все больше транзисторов для увеличения функциональности и/или производительности чипов. Хорошим примером могут служить ноутбуки и карманные компьютеры, в которых процессорная и графическая мощь лишь возросли при уменьшении геометрических размеров и веса относительно первых представителей соответствующих классов. Естественно, освоение новых, все более тонких и совершенных технологических процессов производства помогает сдержать рост выделяемого при работе подобных полупроводниковых схем тепла, однако необходимость в его эффективном отводе полностью никуда не исчезает. Схожая ситуация возникает и с прочими устройствами, такими, например, как проекторы. Какие бы новые технологии ни внедрялись, без мощного источника света получить качественную картинку невозможно. А для стабильности работы, как и в случае с CPU/GPU и прочими микросхемами, тепло от ламп требуется отводить эффективно и, по возможности, бесшумно.

Действительно бесшумным методом отвода тепла можно считать лишь полностью пассивные системы, состоящие только из радиатора/теплотрубок. К сожалению, область применения таких СО ограничена: потолок по рассеиванию тепловой мощности этих изделий довольно низок, к тому же максимальная эффективность достигается лишь при большой площади рассеивания, а разместить достаточное количество ребер так, чтобы естественный приток воздуха их еще и равномерно омывал, бывает очень сложно, или даже невозможно. Хорошая альтернатива полностью бесшумным пассивным системам – активные кулеры, сочетающие в себе традиционные радиаторы с вентиляторами, создающими направленный воздушный поток. Однако присутствие движущихся частей означает наличие шума от работы. Кроме того, возрастает и общее энергопотребление, что может быть особенно важно при работе устройства от батареи с ограниченным зарядом. Наконец, с точки зрения надежности, добавление еще одного механического устройства несколько снижает общую отказоустойчивость.

Источник

Как настроить скорость вращения вентиляторов на материнской плате

Содержание

Содержание

«Возьми этот вентилятор. Он умеет управлять оборотами и работает бесшумно», — говорили форумные эксперты. Юзер послушал совет и купил комплект вертушек с надписью «silent». Но после первого включения системы компьютер улетел в открытое окно на воздушной тяге завывающих вертушек. Оказывается, вентиляторы не умеют самостоятельно контролировать обороты, даже приставка «бесшумный» здесь ничего не решает. Чтобы добиться тишины и производительности, необходимо все настраивать вручную. Как это сделать правильно и не допустить ошибок — разбираемся.

За режимы работы вентиляторов отвечает контроллер на материнской плате. Эта микросхема управляет вертушками через DC и PWM. В первом случае обороты вентилятора регулируются величиной напряжения, а во втором — с помощью пульсаций. Мы говорили об этом в прошлом материале. Способ регулировки зависит от вентилятора: некоторые модели поддерживают только DC или только PWM, другие же могут работать в обоих режимах. Возможность автоматической регулировки оборотов вентиляторов появилась недавно. Например, даже не все материнские платы для процессоров с разъемом LGA 775 могли управлять вертушками так, как это делают современные платформы.

С развитием микроконтроллеров и появлением дружелюбных интерфейсов пользователи получили возможность крутить настройки на свой вкус. Например, можно настроить обороты не только процессорного вентилятора, но и любого из корпусных и даже в блоке питания. Сделать это можно двумя способами: правильно или тяп-ляп на скорую руку.

Регулировка

Начнем с примитивного метода — программная настройка в операционной системе или «через костыли», как это называют пользователи. Настроить обороты вентилятора таким способом проще всего: нужно установить софт от производителя или кастомную утилиту от ноунейм-разработчика (что уже намекает на возможные танцы с бубном) и двигать рычажки. Нельзя сказать, что это запрещенный способ и его нужно избегать, но есть несколько нюансов.

Во-первых, не все материнские платы поддерживают «горячую» регулировку. PWM-контроллеры — это низкоуровневые микросхемы, которые управляются таким же низкоуровневым программным обеспечением, то есть, BIOS. Чтобы «достать» до микросхемы из системы верхнего уровня (операционной системы), необходима аппаратная поддержка как в самой микросхеме, так и на уровне драйверов от производителя. Если в актуальных платформах с такой задачей проблем не возникнет, то системы «постарше» заставят юзера потанцевать с настройками.

Во-вторых, программный метод управления вентиляторами хорош в том случае, если пользователь не занимается частой переустановкой ОС или не использует другие системы, например, Linux. Так как управлением занимается программа, то и все пользовательские настройки остаются в ней. Сторонний софт для аппаратной части компьютера — это никто и ничто, поэтому доступ к постоянной памяти, в которой хранятся настройки BIOS, получают только избранные утилиты.

В остальных случаях конфигурация будет сбрасываться каждый раз, когда юзер удалит фирменный софт или загрузится в другую систему. А компьютер снова попытается вылететь в окно при включении или перезагрузке — BIOS ничего не знает об отношениях вентиляторов и «какой-то» программы, поэтому будет «топить» на всю катушку, пока не загрузится утилита из автозагрузки.

Между прочим, это уже третье «но»: любой софт для управления системником придется добавлять в автозагрузку. Он заочно обещает быть самым прожорливым процессом в системе и снижать производительность, скорость отклика системы, а также стать причиной фризов в играх.

Верный путь компьютерного перфекциониста — один раз вникнуть в настройки BIOS и всегда наслаждаться тихой работой ПК. Причем сразу после включения, без дополнительного софта в автозагрузке и кривых драйверов, которые с удовольствием конфликтуют с другими программами для мониторинга, игровыми панелями и даже софтом для настройки RGB-подсветки. Тем более, интерфейс биоса уже давно превратился из древнего DOS-подобного в современный, с интуитивными кнопками, ползунками и даже с переводом на русский язык.

Что крутить?

BIOS материнских плат устроен примерно одинаково — это вкладки, в которых сгруппированы настройки по важности и категориям. Как правило, первая, она же главная вкладка, может содержать общую информацию о системе, какие-либо показания датчиков и несколько основных параметров, например, возможность изменить профиль XMP или включить режим автоматического разгона процессора. При первой настройке UEFI (BIOS) платы открывается именно в таком режиме, после чего пользователь может самостоятельно решить, что ему удобнее: упрощенное меню или подробный интерфейс. Мы рассмотрим оба варианта.

Здравый смысл, выведенный опытом и страхами перфекционистов, гласит, что любой современный процессор будет функционировать бесконечно долго и стабильно, если в нагрузке удержать его в пределах 70-80 градусов. Под нагрузкой мы понимаем несколько суток рендеринга фильма, продолжительную игровую баталию или сложные научные расчеты. Поэтому профиль работы СО необходимо строить, исходя из таких экстремумов — выбрать минимальные, средние и максимальные обороты вентиляторов таким образом, чтобы процессор в любом режиме оставался прохладным.

Чтобы добраться до настроек, необходимо войти в BIOS. Попасть в это меню можно, нажав определенную клавишу во время включения компьютера. Для разных материнских плат это могут быть разные команды: некоторые платы открывают BIOS через F2 или Del, а другие только через F12. После удачного входа в меню пользователя встретит UEFI, где можно сразу найти пункт для настройки вертушек. ASUS называет это QFan Control, остальные производители именуют пункт схожим образом, поэтому промахнуться не получится.

Компьютерные вентиляторы делятся на CPU FAN, Chassis FAN и AUX FAN. Первый тип предназначен для охлаждения процессора, второй обозначает корпусные вентиляторы, а третий оставлен производителем как сквозной порт для подключения дополнительных вентиляторов с выносными регуляторами. Он не управляет скоростью вертушек, а только подает питание и следит за оборотами. Для настройки оборотов подходят вентиляторы, подключенные как CPU FAN и CHA FAN.

Выбираем тот узел, который необходимо настроить, и проваливаемся в график.

В настройках уже есть несколько готовых профилей: бесшумный Silent, Standart — для обычных условий и Performance (Turbo) — для систем с упором в производительность. Конечно, ни один из представленных пресетов не позволит пользователю добиться максимальной эффективности.

Поэтому выбираем ручной режим (Manual, Custom) и обращаем внимание на линию.

График представляет собой систему координат, на которой можно построить кривую. В качестве опор, по которым строится линия, выступают точки на пересечении значений температуры и оборотов вентилятора (в процентах).

Чтобы задать алгоритм работы вентиляторов, необходимо подвигать эти точки в одном из направлений. Например, если сделать так, как показано на скриншоте ниже, то вентиляторы будут всегда работать на максимальных оборотах.

Если же сдвинуть их вниз, то система охлаждения будет функционировать со скоростью, минимально возможной для данного типа вентиляторов.

Если настройка касается вентилятора на CPU, то жертвовать производительностью СО ради пары децибел тишины не стоит. Лучше «нарисовать» плавный график, где за абсолютный минимум берут значение 30 градусов и минимальную скорость вентиляторов, а за абсолютный максимум — 75-80 градусов и 90-100% скорости вертушек. Этого будет достаточно даже для мощной системы.

В случае с корпусными вентиляторами такой метод может не подойти. Во-первых, «нос» каждого вентилятора можно настроить индивидуально на одну из частей системы: корпусные вертушки могут брать за точку отсчета как температуру чипсета, так и датчики на видеокарте, датчики в районе сокета и даже выносные, которые подключаются через специальный разъем. Настроить такое можно только в ручном режиме.

В таком случае придется работать без наглядного графика и представлять систему координат с точками в уме. Например:

Здесь настройка вентиляторов заключается не в перетаскивании точек на графике, а в ручной установке лимитов цифрами и процентами. Нужно понимать, что соотношение Min. Duty и Lower Temperature — это первая точка на графике, Middle — вторая, а Max — третья.

Один раз крутим, семь раз проверяем

После настройки необходимо проверить эффективность работы системы охлаждения. Для этого можно использовать любой софт для мониторинга. Например, HWInfo или AIDA64. При этом не забываем нагрузить систему какой-нибудь задачей: запустить бенчмарк, включить конвертацию видеоролика в 4К или поиграть 20-30 минут в требовательную ААА-игру.

Настройка системы охлаждения — это индивидуальный подбор параметров не только для конкретной сборки, но даже для разных вентиляторов. Ведь они отличаются не только радиусом и формой лопастей, но и предназначением — некоторые модели выдают максимальный воздушный поток, другие рассчитаны на высокое статическое давление. Поэтому не всегда одни и те же настройки будут одинаково эффективны в любой конфигурации.

Источник

Обзор материнской платы Biostar Hi-Fi A85W

Возможности UEFI

В прошлый раз нас постигла неудача на первом шаге знакомства с микрокодом платы. Сегодня же всё прошло гладко: мы успешно обновили прошивку привычным способом — используя флэш-накопитель. Но странности, отмеченные при работе с младшей моделью, остались. Версия UEFI не поменяла своего номера после обновления, а имя файла снова не несло в себе никакой внятной информации. Оставим это на совести разработчиков.

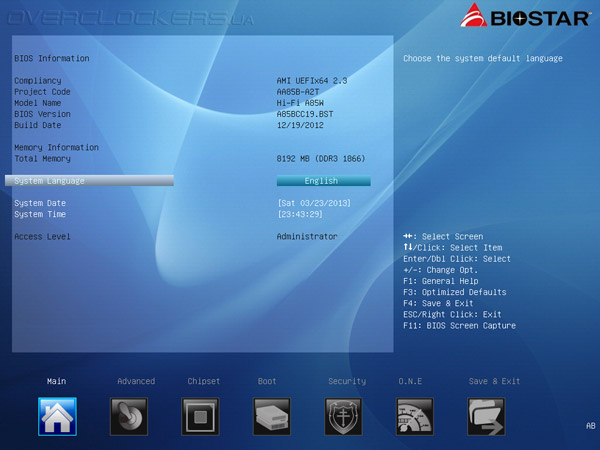

Первый взгляд на интерфейс уличает знакомый стиль — это всё тот же UEFI, только немного «прихорошенный» фоновой картинкой. Однако сегодня мы увидели возможность использования мыши; и она оказалась достаточно отзывчивой.

Горячие клавиши те же: для входа в меню UEFI используем клавишу Del, для сохранения настроек — F4, для выбора меню загрузки — F9.

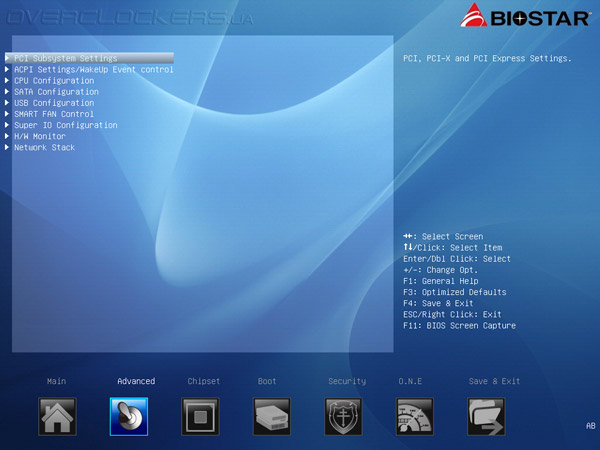

Меню Advanced выглядит уже знакомо.

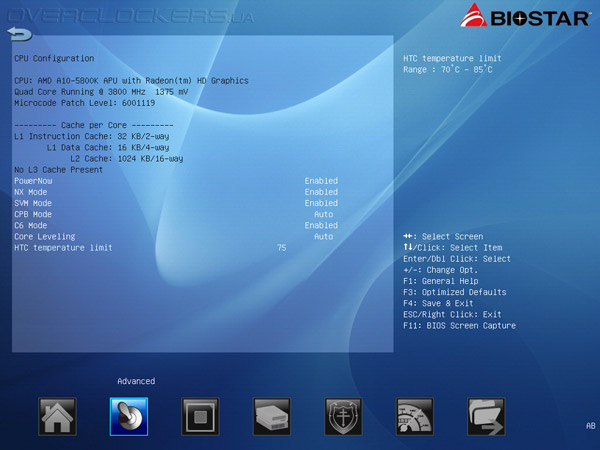

Здесь находится пункт CPU Configuration, в котором необходимо отслеживать режим работы технологии Turbo Core.

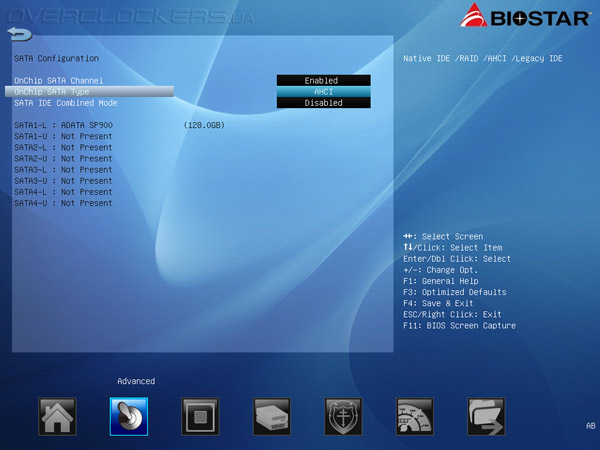

В SATA Configuration появилось не совсем понятное поле SATA IDE Combined Mode, активацию которого можно произвести даже при включенном режиме AHCI. Отметим оригинальную нумерацию SATA-портов.

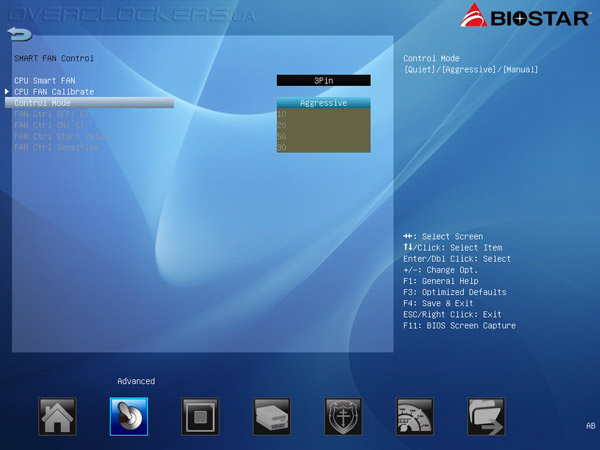

Появилась возможность управлять 3-контактным вентилятором ЦП. Для этого есть три вида преднастроек. Интересно, что даже при выборе «агрессивного» режима в простое наш вентилятор снижал свои обороты до недостижимых остальным платам 600 об/мин.

Задействовать режим Manual мы не станем рекомендовать по причине неадекватного мониторинга температуры процессора в моменты его простоя. А ведь именно эта температура является отправной точкой в алгоритме управления.

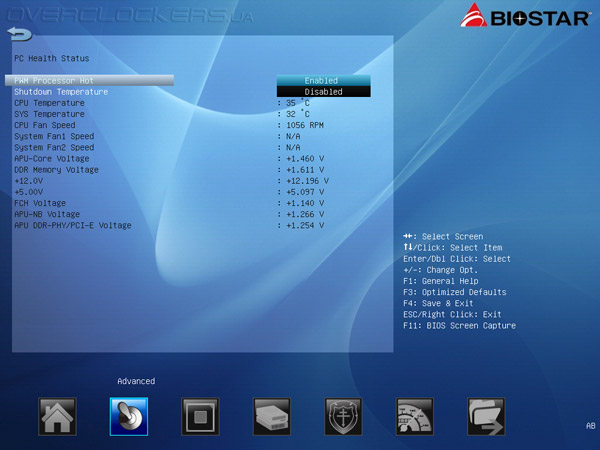

В пункте H/W Monitoring появилось поле PWM Processor Hot. Внятного описания этому пункту найти не удалось, но скорее всего, активный режим данной функции не даст спалить плату в случае перегрева (речь, по всей видимости, идёт о преобразователе питания), поэтому деактивировать её мы также не советуем. У младшей сестры — A55MD2 — таковой пункт в UEFI отсутствовал.

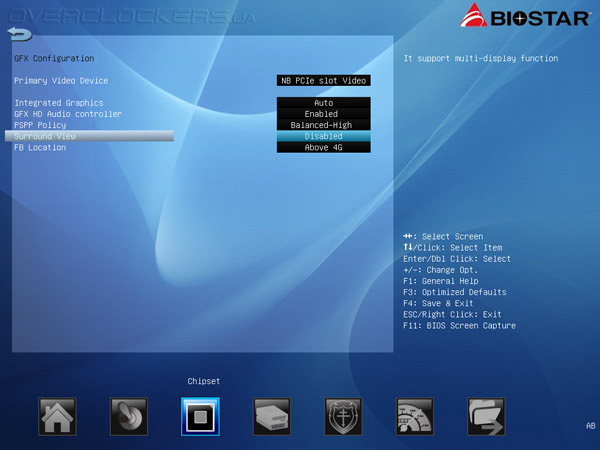

GFX Configuration в уже следующей вкладке Chipset имеет абсолютно такую же структуру с теми же значениями.

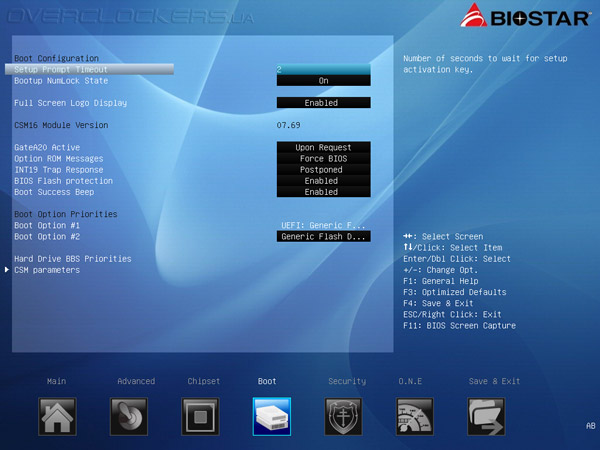

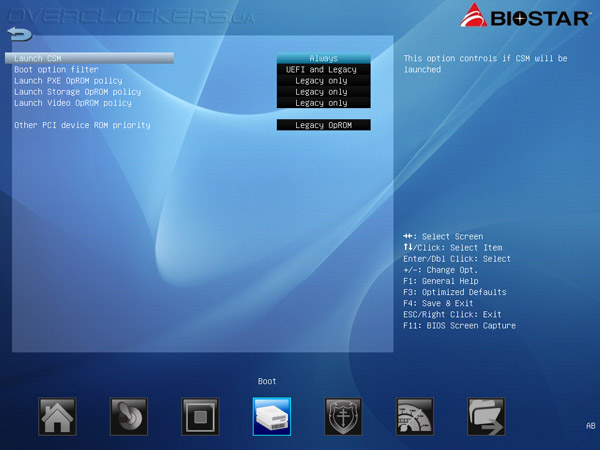

То же относится и к главе Boot.

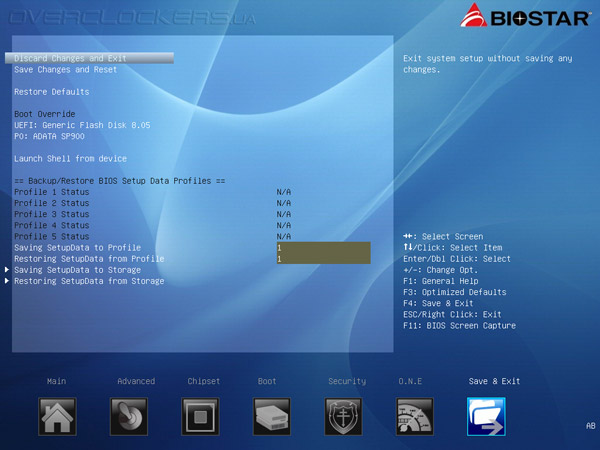

Вкладка Save & Exit обзавелась возможностью использования профилей с настройками, их может быть целых пять, а в случае задействования стороннего носителя — их количество, по сути, безгранично.

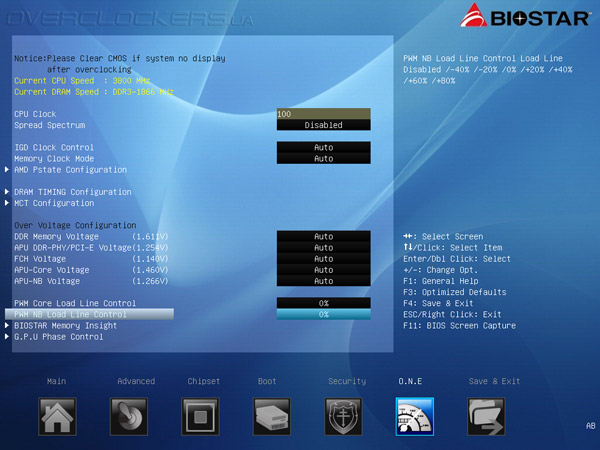

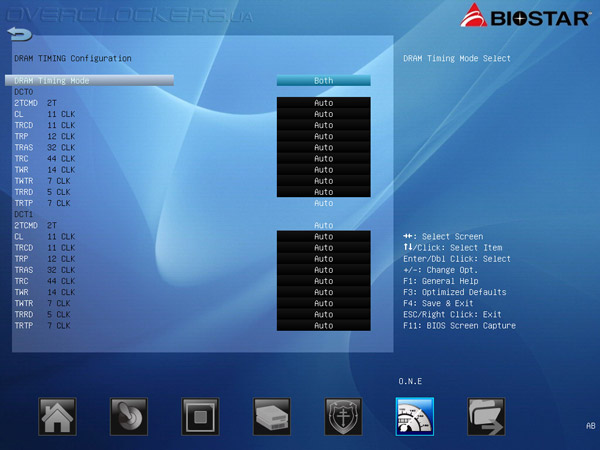

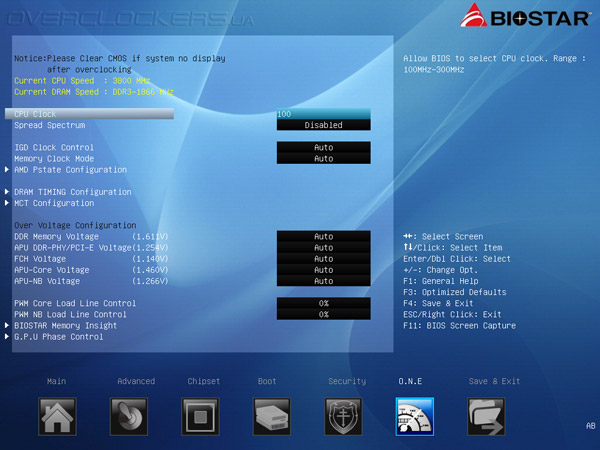

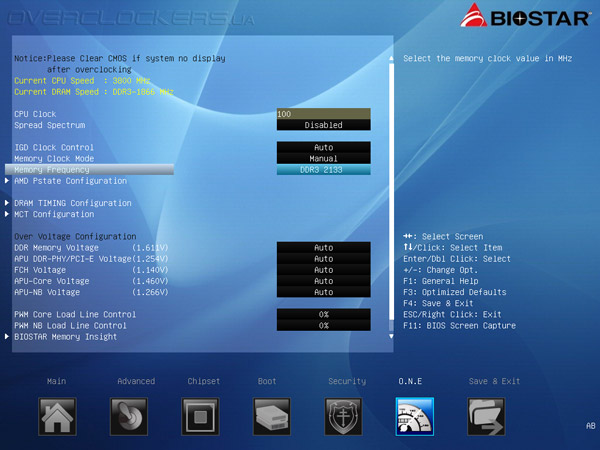

Наиболее интересная для нас вкладка Performance трансформировалась в O.N.E. Структура её схожа с уже рассмотренной у более простой модели, но появилось несколько важных пунктов. Теперь можно управлять напряжением на северном мосте и самом процессоре. Метод управления можно охарактеризовать более привычной в оверклокерской среде фразой «Offset», поскольку в явном виде задавать напряжение на ЦП можно, как и раньше, в пункте AMD Pstate Configuration. Теперь же к уже ранее существующим странностям добавилась еще одна, но об этом вспомним при тестировании.

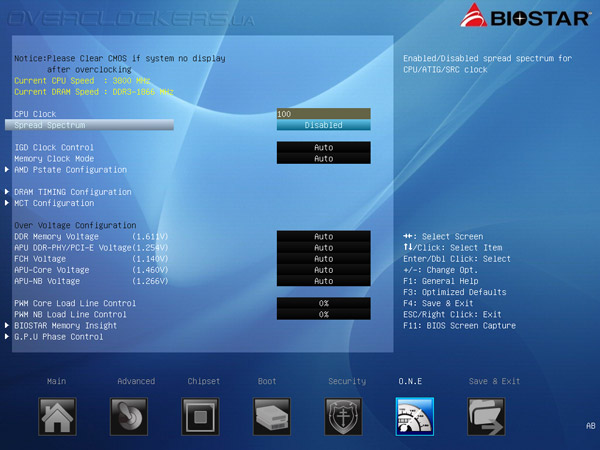

Нельзя не отметить появление еще одного пункта — Spread Spectrum, деактивация которого всячески рекомендована при оверклокинге.

Как и прежде, изменить напряжение на графическом блоке нельзя.

Заявка в спецификациях платы возможности выставить 2400 МГц в качестве рабочей частоты памяти не лишена логики, но в UEFI крайним значением всё так же является 2133 МГц.

Управление напряжением памяти осуществляется за счет добавления или отнимания некоторых значений относительно номинального. В нашем случае по умолчанию на память подавалось 1,61 В.

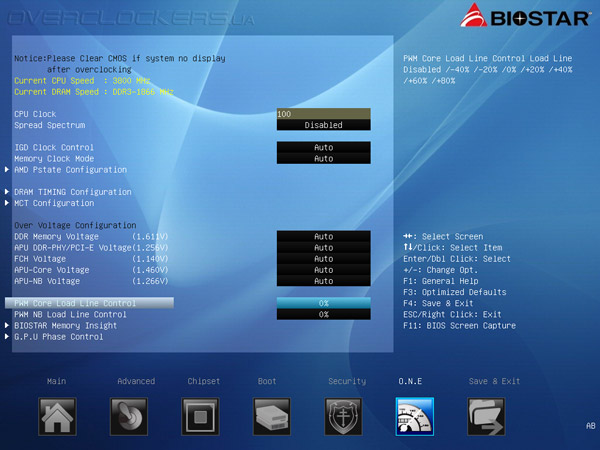

Для стабилизации напряжения используются те же пункты меню, что у A55MD2, которые точно так же работают некорректно.

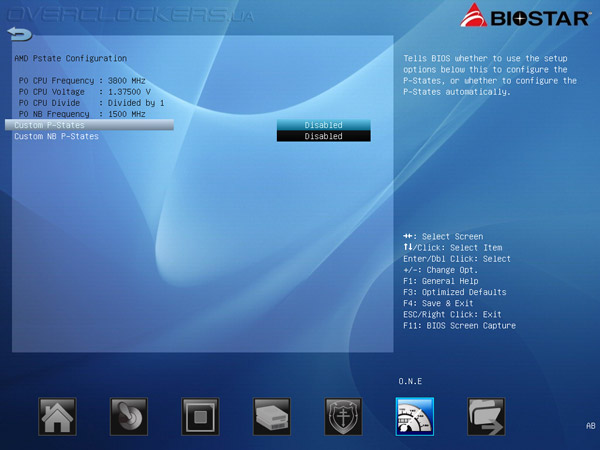

Структура меню AMD Pstate Configuration не претерпела изменений.

Полученные сведения внесем в таблицу:

Что же, надеемся на успешное преодоления рубежа в 120 МГц по тактовому генератору, чтобы можно было говорить о плате всерьез. И конечно же рассчитываем, что сегодня мы все-таки сможем разогнать наш тестовый A10-5800K до положенных ему 4,5 ГГц.

Комплектное ПО

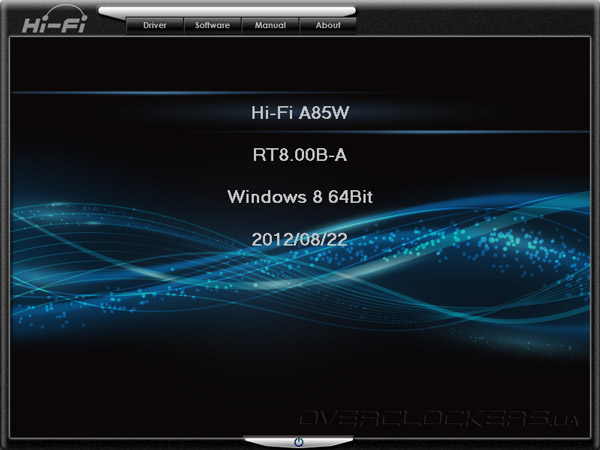

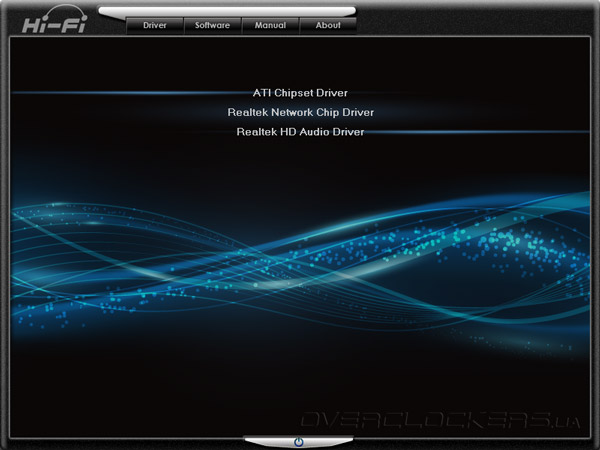

Ожидания увидеть более современное оформление при работе с комплектным диском целиком оправдались — перед нами вполне неплохо оформленное меню. А вот содержание осталось всё тем же, без особых инноваций.

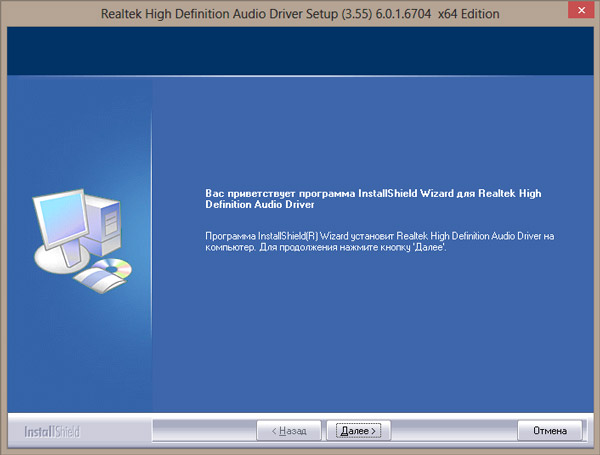

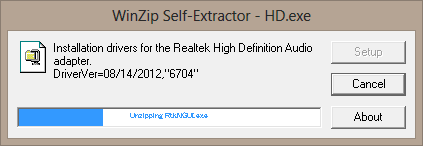

Драйверы, как и прежде, придётся устанавливать поштучно. Никуда не исчезли самораспаковывающиеся архивы, внутри которых находится установочный пакет от прямого поставщика продукции.

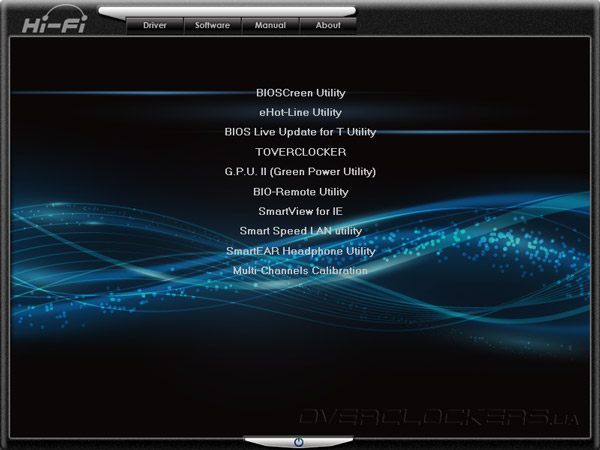

Во вкладке Software удалось обнаружить несколько любопытных утилит.

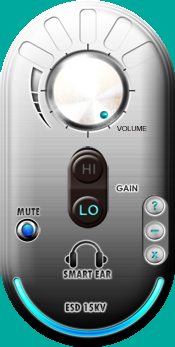

Наиболее зазывающе выглядит Smart EAR Headphone Utility. Суть её заключается в оптимизации звучания на высокоимпедансных наушниках. Таковыми мы не обладали, а на низкоомных никакой разницы уловить не удалось.

Появилась утилита, использование которой сулит нам бóльшую экономию электрической энергии. И называется она достаточно красноречиво — Green Power Utility. Вот только никакой разницы, даже в простое (исходя из показаний нашего прибора) мы не заметили. Быть может, количество активных фаз и действительно снижается, но существенного влияния на потребление тестового стенда это не оказывает.

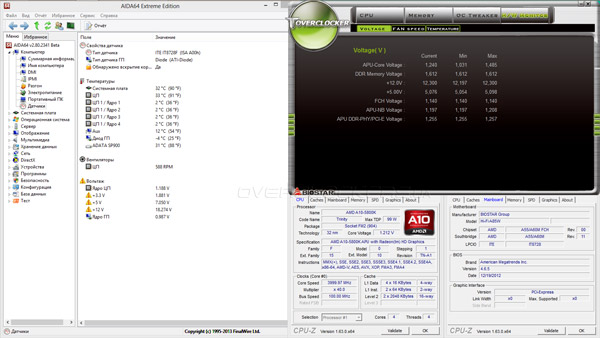

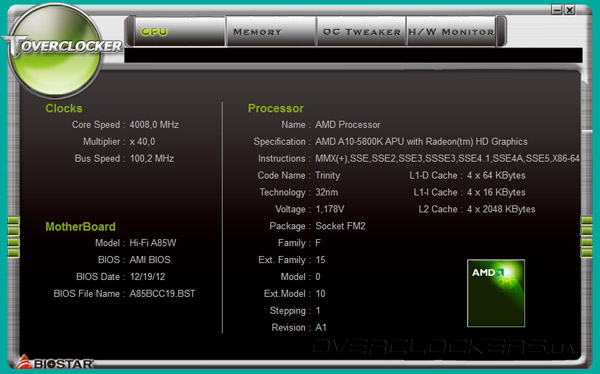

Более того, при её использовании не возможно запустить куда более интересную нам Toverclocker. Её наличие развеивает окончательные сомнения по поводу принадлежности платы к T-серии. Удивление появляется уже на стартовом экране — с простой справочной информацией об используемом APU утилита не справилась.

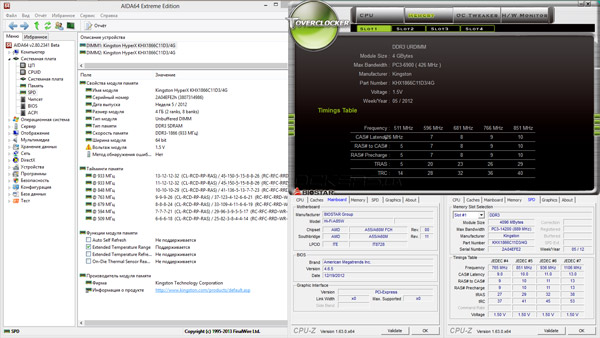

На вкладке Memory информация становится более правдивой, но её объем намного меньше ожидаемой. Отметим некоторое расхождение во мнении всех используемых на скриншоте утилит относительно возможностей нашего комплекта памяти.

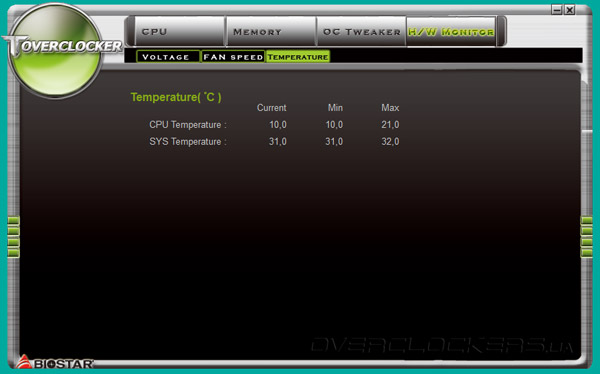

Hardware Monitoring из фирменного ПО разработчика очень часто нас выручает, ведь именно здесь можно почерпнуть наиболее правдивую и точную информацию с датчиков материнской платы. С отображением значений напряжений утилита отлично справилась. Теперь можно будет смело приступать к разгону.

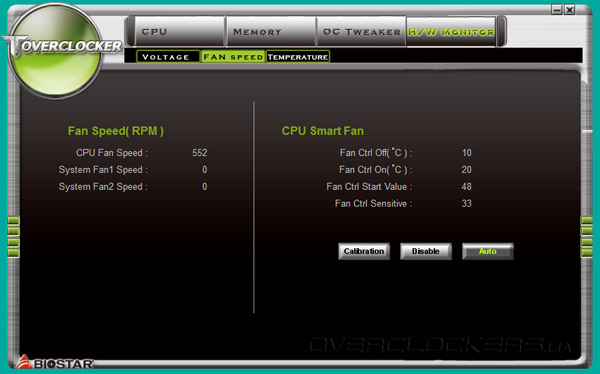

Во вкладке Fan Speed можно выполнить калибровку вентилятора для наиболее правильного использования в автоматическом режиме. Вот только значения температуры процессора, как мы уже отмечали, находятся далеко от реальных значений, поэтому даже такая простая процедура как калибровка оканчивалась ошибкой. Мы остановили свой выбор на режиме Aggressive.

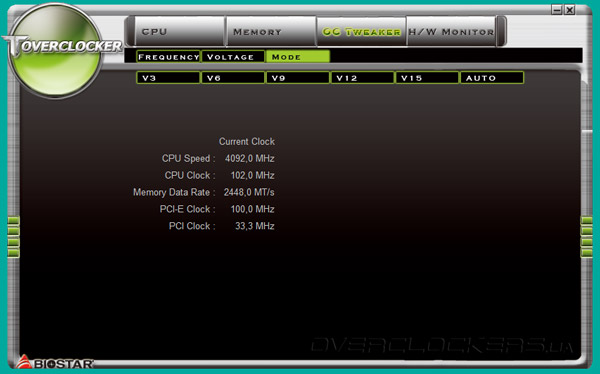

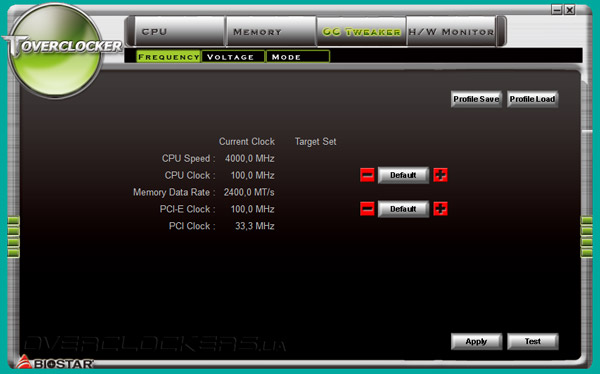

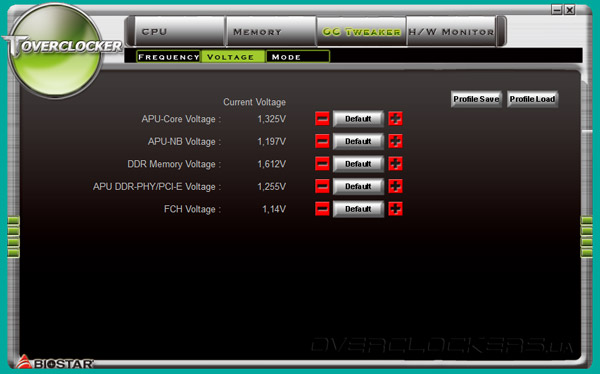

OC Tweaker оказалась не такой идеальной, как того хотелось бы. Использование ползунков в среде ОС приводило к BSOD, что вполне ожидаемо при переразгоне системы. Наша героиня обзора оказалось еще капризнее своей младшей сестры, ведь даже использование для целей разгона UEFI было сопряжено с многочисленными трудностями, но об этом в следующей части статьи.

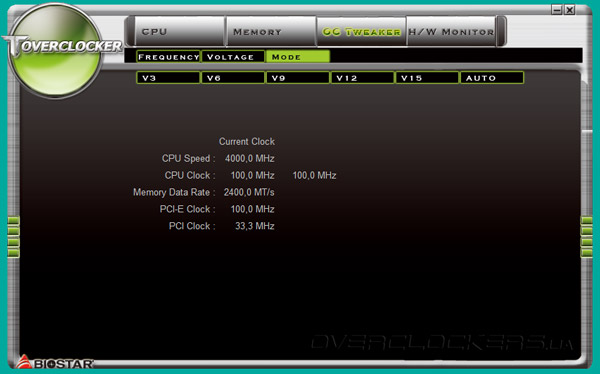

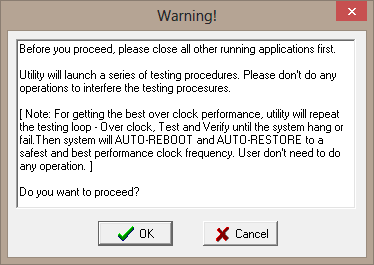

Нам было интересно, чего же сможет добиться плата при задействовании автоматического разгона.

Как выяснилось — немногого.

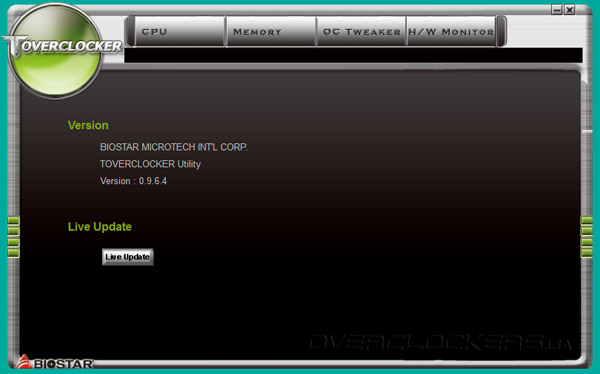

В завершении отметим возможность обновления программы нажатием одной копки. Проверить функциональность не удалось, поскольку всплывало оповещение о том, что мы используем последнюю версию.

Не освещенной осталась вкладка Manual. Содержимое меню вполне предсказуемо, открывающиеся pdf-документы соответствовали используемому продукту.
