PoE порты на Mikrotik
Ну и не могу понять на самом деле как или в чем его использовать? столько много всяких стандартов PoE, что уже не пойму что куда и зачем.
У нас есть ТД, который работает по PoE, но уже понял, что это туда не подключишь, точнее подключишь, но как на обычный порт с инжектором отдельно. Тогда все же зачем он нужен? можете рассказать на простом языке?
Много читал, но чем больше читаю, тем больше запутываюсь с этими пассивными PoE OUT/IN.
Я бы так и делал, а то у него очень убогое питание. если случайно стонешь сзади разьема или провода, то отключается. хотя совсем новое оборудование. очень плохое качество.
А так спасибо за информацию. буду знать, что у микротика своя тема.
Существует три стандарта PoE: 802.3af, 802.3at, Passive. Первый и второй это самое настоящее PoE, где для питания используется линии данных, т.е. 1,2,3,6, причём некоторые делают переменное напряжение, некоторые постоянно с разной полярность, что по факту не важно, т.к. на приёмнике стоит диодный мост. А вот Passive это использование свободных пар витой пары, т.е. 4,5,7,8 с такимиже условиями полярности.
Отсюда делаем первый тезис: PoE у микротиков самое обычное, правильнее говорить Passive PoE, но разработчики кладут на этот момент.
PoE IN и PoE OUT у данное модели пассивный, т.е. запитать можно только то оборудование, которое умеет работать с таким типом питания. Хотя в последнее время стали появляться точки, в частности 2nD (индекс D), которые умеют питаться как по нормальному итак и по пассивному PoE.
Как подобрать PoE коммутатор Mikrotik
Ближайшие
тренинги Mikrotik
Места
проведения
г. Санкт-Петербург, Крестовский остров, Северная дорога, дом 12.
г. Санкт-Петербург, ст. м. «Приморская»,
ул. Одоевского, д. 24 к. 1, 2 этаж
В данной статье рассматриваем коммутаторы Микротик PoE и помогаем с выбором нужного устройства.
Питание сетевых устройств через Ethernet
Ни для кого не секрет, что любое сетевое устройство нуждается в источнике питания. Обычно для этой цели используется блок питания, преобразующий переменное напряжение 220В в постоянное, подходящее для питания конкретного устройства. Однако в ряде случаев подключение сетевого устройства к питающей сети бывает затруднено. Например, в случае с цифровой камерой видеонаблюдения либо wi-fi точкой доступа, расположенной вдали от источника питания.
Для этих целей и придумали технологию PoE (Power over Ethernet), которая подразумевает подачу электропитания на сетевое устройство через кабель Ethernet. При этом один и тот же кабель используется как для передачи данных, так и для питания устройства.
Характеристики стандартов PoE
Технические параметры технологии описаны в стандартах IEEE 802.3af PoE (2003 г.), IEEE 802.3at PoE+ (2009 г.), IEEE 802.3bt PoE++ (2018). Также существует технология Passive PoE, которая отличается односторонним способом работы с питающими устройствами.
Наиболее часто используется стандарт питания 802.3af, поддержка питания устройств мощностью до 12,95 Вт. Стандарт 802.3at незначительно отличается значением питающего напряжения, а также поддерживает более мощные устройства до 25,5 Вт. Стандарт 802.3bt описывает способ питания устройств повышенной мощности – до 71,3 Вт. Это обеспечивается за счёт выдачи питания по 8 проводникам витой пары, обязательно необходима поддержка стандарта клиентским устройством. Всегда при выборе коммутатора с POE проверяйте техническую документацию, какой стандарт питания поддерживает коммутатор на отдачу и оконечное устройство на получение.
В статье пойдёт речь о стандартах 802.3af/at и Passive PoE.
Источники PoE-питания делятся на 2 категории, в зависимости от местоположения:
С точки зрения администратора устройства end-span удобнее, т.к. обладают большей гибкостью в управлении подключенными потребителями.
Рис.1. Возможности управления PoE-питанием на оборудовании MikroTik.
Если для подачи электропитания используются пары 1-2 и 3-6, в стандарте IEEE такая схема называется Alternative А. Использование при передаче электропитания проводников 4-5 и 7-8 — схема Alternative B. Стандарт IEEE 802.3at работает только по схеме распиновки типа B, использование типа A запрещено стандартом. При использовании Passive PoE питание подводится по проводникам 4-5 и 7-8.
Рис.2. Схемы подачи питания Alternative A и Alternative B.
Стандарт 802.3af предусматривает максимальную мощность потребителя до 12,95 Вт при напряжении питания 37-57 В. Стандарт 802.3at — до 25,5 Вт при напряжении питания 42,5-57 В. Т.о. максимальная мощность питаемого по PoE устройства, согласно стандарту — 25,5 Вт. Данные значения необходимо учитывать при расчёте суммарной нагрузки на PoE-коммутатор и нагрузки на каждый его порт.
Подключение по Passive PoE в основном применяется при использовании устройств одного производителя. Также возможно подключение устройств разных производителей, имеющих документированную поддержку Passive PoE и работающих на скорости 100 мбит/с (при этом для обмена данными используются пары 1-2 и 3-6).
Для успешного подключения PoE-устройств необходимо уделить внимание выбору кабеля. Жилы витой пары должны быть медные, толщиной не мене 0,51 мм (24AWG), сопротивление в жилах не более 9,38 Ом на 100 м. При соблюдении этих характеристик максимальная длина магистрали до устройства с поддержкой IEEE 802.3af/at — 90 м. При использовании Passive PoE — до 40 м.
Коммутаторы MikroTik с поддержкой PoE
В этой статье описаны модели устройств MikroTik с поддержкой питания устройств по PoE, особенности выбора оборудования и проектирования сети с PoE-устройствами.
Все PoE-устройства MikroTik поддерживают выдачу питания по технологии Passive PoE. Большинство устройств имеет возможность принимать питание по PoE на 1 порту Ethernet. Данная техническая возможность может быть использована в качестве резервного источника питания, в случае выхода из строя основного.
Рис.3. Поддержка питания Passive PoE на 1 порту MikroTik hEX.
Амплитуда выходного напряжения PoE зависит от блока питания устройства. При внешнем блоке питания 24В амплитуда выходного напряжения PoE также будет равна 24В. Для питания устройств по стандарту IEEE 802.3af/at следует использовать блок питания 48В, приобретаемый отдельно для некоторых устройств. Существуют как модели с поддержкой нескольких внешних блоков питания разной амплитуды, так и модели с внутренним блоком питания с возможностью выбора амплитуды.
Рассмотрим подробнее коммутаторы Микротик, которые выдают питание POE:
PoE коммутатор MikroTik RB260GSP — это небольшой управляемый коммутатор, работающий под управлением SwitchOS. Он оснащён SFP-портом и 5 Ethernet-портами 100/1000 МБит/с. На портах 2-5 предусмотрена возможность выдачи питания Passive PoE. Максимальная мощность одного порта — 30 Вт, суммарная максимальная мощность PoE-нагрузки — 48 Вт. Данный коммутатор поддерживает входное напряжение 11-30 В, поэтому он не подходит для питания PoE-устройств по стандарту IEEE 802.3af/at. В комплекте с устройством поставляется внешний блок питания повышенной мощности — 24 В 2,5 А.
Устройства hEX PoE Lite и PowerBox также имеют функцию Passive PoE на портах 2-5. В отличие от RB260GSP эти устройства работают под управлением RouterOS, т.е. могут выполнять функцию роутера. Скорость Ethernet-портов ограничена 100 Мбит/с. Роутер hEX PoE Lite оснащён USB-портом для установки LTE-модема. Устройство PowerBox имеет влагозащищённое исполнение корпуса для установки на улице. Максимальная мощность одного порта — 30 Вт, суммарная максимальная мощность PoE-нагрузки — 48 Вт. В комплекте с устройствами поставляется внешний блок питания повышенной мощности – 24 В 2,5 А.
PoE-Out
Summary
Sub-menu: /interface ethernet poe
This page describes how PoE-Out (Power over Ethernet) feature can be used on MikroTik devices with at least one PoE-Out interface. MikroTik uses RJ45 mode B pinout for power distribution over spare pairs, where the PoE is passed trough pins 4,5 (+) and 7,8 (-). If a device supports powering other devices using PoE-out, then it is recommended to use at least 18V as the input voltage, except for devices that support multiple output voltages (e.g. CRS112-8P-4S-IN, CRS328-24P-4S+RM, CRS354-48P-4S+2Q+RM).
MikroTik supported PoE-Out standards
MikroTik devices can support some or all of the following PoE standards:
Each PoE-Out implementation supports overload and short-circuits detection.
PoE-Out Configuration
PoE Configuration is supported on all MikroTik devices with PoE-Out interfaces, the configurations can be edited from the RouterOS and SwOS interfaces.
RouterOS
Usage
RouterOS provides an option to configure PoE-Out over Winbox, Webfig, and CLI, basic commands using the CLI are
Property | Description |
---|---|
print () | Prints PoE-Out related settings. |
export () | export is displayed under /interface ethernet menu. |
monitor (string| interface) | Shows poe-out-status of a specified port, or all ports with /interface ethernet poe monitor [find] command. |
power-cycle (time:0..1m |; Default: 5s) | Disables PoE-Out power for a specified period of time. |
Global Settings
Some MikroTik PoE-Out devices support the global PoE setting which can be configured under /interface ethernet poe settings menu. Global setting ether1-poe-in-long-cable feature disables strict input/output current monitoring (short detection) to allow the use of PoE-Out with long ethernet cables and/or avoiding improper short-circuit detection.
Property | Description |
---|---|
ether1-poe-in-long-cable (yes | no) | Setting it to «yes» will disable short detection on all poe-out ports. This is potentially dangerous settings and should be used with caution |
Note: Global setting of ether1-poe-in-long-cable can also affect PoE-Out behavior on PSE which is powered using a DC connector
Port Settings
PoE-Out can be configured under the menu. Each port can be controlled independently.
Highest priority is 0, the lowest priority is 99. If there are 2 or more ports with the same priority then port with the smallest port number will have a higher priority. For example, if ether2 and ether3 have the same priority and over-current is detected then PoE-Out on ether3 will be turned off.
Power-cycle settings
RouterOS provides a possibility to monitor PD using a ping, and power-cycle a PoE-Out port when the host does not respond. power-cycle-ping feature can be enabled under /interface ethernet poe menu.
Property | Description |
---|---|
power-cycle-ping-enabled (yes | no; Default: no) | Enables ping watchdog, power-cycles port if a host does not respond to ICMP or MAC-Telnet packets. |
power-cycle-ping-address (IPv4 | IPv6 | MAC; Default: ) | An address which will be monitored. Since RouterOS 6.46beta16, an active route towards PD is required in case an IP address is configured, so make sure PSE can reach the PD. In case the MAC address is specified, PSE will send MAC-Telnet ping requests only from a specified ethernet interface. When configuring a bridge vlan-filtering or some way of VLAN switching, it is recommended to use the IP address for monitoring your PD. |
power-cycle-ping-timeout (time:0..1h |; Default: 5s) | If the host does not respond for more than period of time, then PoE-Out port is switched off for 5s. |
power-cycle-interval (time| any; Default: ) | Disables PoE-Out power for 5s between the specified intervals. Not related with the power-cycle-ping feature. |
If power-cycle is enabled, /interface ethernet poe monitor will show the actual status of the host and time when power cycle will be performed [1]

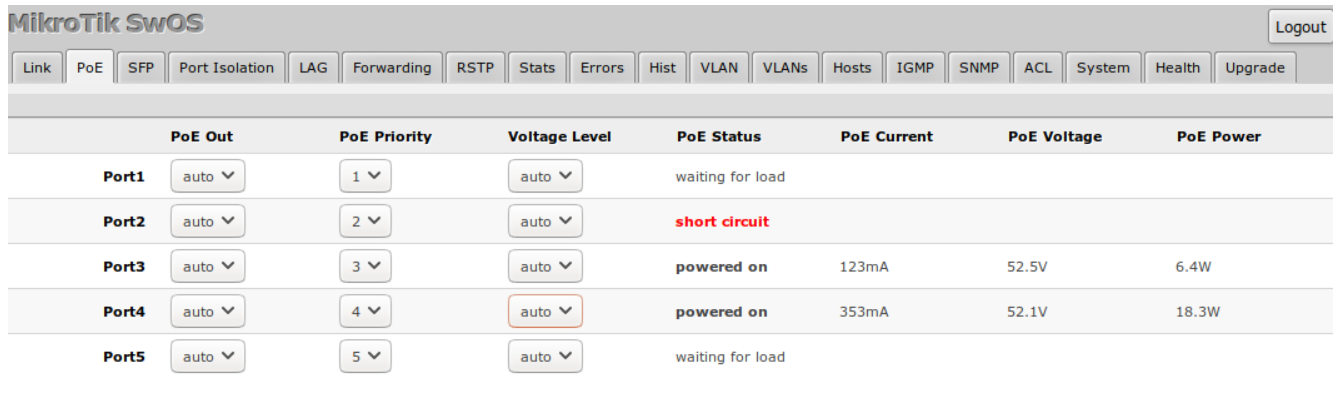

SwOS interface provides basic PoE-Out configuration options:
PoE-Out Monitoring
RouterOS
MikroTik devices with PoE-Out controller (not injector) provides port monitoring option. /interface ethernet poe monitor [find]
PD uses a second power source which has a higher voltage than PSE, so all current is taken from the second DC source, not PSE PoE-Out port;
If power-cycle-ping feature is used, /interface ethernet poe monitor [find] will show additional fields:
power-cycle-host-alive: (Shows if monitored host is reachable)
power-cycle-after: (Shows time, after which the port will be power-cycled)
It is possible to monitor PoE-Out values using SNMP protocol, this requires enabled SNMP on PSE. SNMP Wiki
SNMP values can be requested also from the RouterOS, for example, snmp-walk will print current mA from all available PoE-Out ports:
/tool snmp-walk address=10.155.149.252 oid=1.3.6.1.4.1.14988.1.1.15.1.1.5
To get very specific OID value, use snmp-get tool (displays current mA on ether3 interface):
tool snmp-get address=10.155.149.252 oid=1.3.6.1.4.1.14988.1.1.15.1.1.5.3
A PoE-Out controller will enable certain monitoring features also from SwOS, such as PoE-Out Status, PoE-Out Current, PoE-Out Voltage, and PoE-Out Power usage.
All PoE-Out configuration and monitoring is located on one page, under PoE tab https:// /index.html#poe :
PoE-Out notifications
PoE-Out LEDs
Models with dependant voltage output
PoE-Out LED behavior can differ between models, but most of them will indicate PoE-Out state on one additional LED. Devices with one voltage output will light:
Models with selectable voltage output
Models with multiple voltage options can indicate additional information:
Model-specific LED behavior
PoE-Out Logs
By default PoE-Out, event logging is enabled and uses «warning» and «info» topics to notify the user about PoE-Out state changes. Log entries will be added to each PoE-Out state change. Important logs will be added with a «warning» topic, informative logs will be added with the «info» topic.
To avoid unnecessary logging in cases when PD is not powered because of current-too-low, RouterOS will filter such events, and add one log per every 512 current-too-low events.
Logs can be disabled if necessary:
/system logging set [find topics
«info»] topics=info,!poe-out
/system logging set [find topics
PoE-Out Warnings in GUI/CLI
To notify a user about important PoE-Out related problems, messages will be shown in Winbox / WebFig and CLI interface fields:
1 RS ;;; poe-out status: overload
ether1 ether 1500 1588 9204 64:D1:54:61:D5:E0
WebFig and Winbox will notify user under interfaces:
How it works
PoE-Out Modes
auto-on mode
If auto-on is selected on PoE-Out interface, then port operates in this strict order:
forced-on mode
If forced-on is selected then port operates in this strict order:
off mode
If off mode is used, PoE-Out on the port will be turned off, no detection will take place, and the interface will behave like a simple Ethernet port.
PoE-Out limitations
It is important to check PoE-Out specification to find out hardware limitations because it can differ between models
PoE-Out port limitation
PoE-Out ports are limited with max amp values which are supported in particular voltage, usually max current will differ for low voltage devices (up to 30 V), and for high voltage devices (31 to 57 V).
PoE-Out total limitation
PSE has also a total PoE-Out current limitation which can’t be exceeded, even if the individual port limit allows it.
PoE Out polarity
All MikroTik PSE uses the same PoE-Out pin polarity Mode B 4,5 (+) and 7,8 (-), however other vendors can use opposite or Mode A pinout on PD, this would require using a special crossover cable.
Note: Passive PD with high input inrush current can result in overcurrent protection on PSE, make sure that PD specification supports powering from PSE (not only from the passive power injector)
Safety
PSE has the following safety features:
PoE-Out compatibility detection
The auto-on mode is considered safe, it will check if the resistance on the port is within allowed range and only then enable PoE out on the interface. The range is 3kΩ to 26.5kΩ
Overload protection
When a PoE-Out port is powered-on, it is constantly checked for overload. If the overload is detected, PoE-Out is turned off on the port to avoid damage to the PD or PSE.
Short circuit detection
When power is enabled on PoE-Out port, PSE continuously checks for a short circuit. If it is detected to ensure that there is no additional damage to PD and PSE, the power is turned off on all ports. PSE will continue to check PoE-Out port until the environment returns to normal.
Warning: Make sure that non-standard incompatible PD which does not have the resistance range 3kΩ to 26.5kΩ are not attached, so the PSE would not try to apply power on them
Model-specific features
Note: CRS328-24P-4S+, netPower 16P Poe-Out priorities work independently on each 8 port section!
PoE Out examples
RouterOS allows us to define priorities on PoE-Out ports, so if your installation is going overpower budget, the PSE will disable less important PD with the lowest priority.
Setting up priority
Example of how to set priorities from CLI:
/interface ethernet poe set ether2 poe-priority=10
/interface ethernet poe set ether3 poe-priority=13
/interface ethernet poe set ether4 poe-priority=11
/interface ethernet poe set ether5 poe-priority=14
Same priority
if all, or some ports will have the same poe-priority, then port with the lowest port number will have higher priority
/interface ethernet poe set ether2 poe-priority=10
/interface ethernet poe set ether3 poe-priority=10
/interface ethernet poe set ether4 poe-priority=10
/interface ethernet poe set ether5 poe-priority=10
In this example, if the total PoE-Out limit is reached ether5 will be turned off first, then ether4 then ether3 as all of these ports have same poe priority.
Monitoring PoE-Out
PoE-Out ports can be monitored using a command /interface ethernet poe monitor
[admin@MikroTik] > interface ethernet poe monitor [find]
name: ether2 ether3 ether4 ether5
poe-out-voltage: 23.2V 23.2V 23.2V
poe-out-current: 224mA 116mA 64mA
poe-out-power: 5.1W 2.6W 1.4W
Power-cycle ping
Monitor connected PD with power-cycle-ping feature:
/interface ethernet poe set ether1 power-cycle-ping-enabled=yes power-cycle-ping-address=192.168.88.10 power-cycle-ping-timeout=30s
In this example, PD attached to ether1 will be continuously monitored using a power-cycle-ping feature, which will send ICMP ping requests and wait for a reply. If PD with IP address 192.168.88.10 will not respond for more than 30s, the PoE-Out port will be switched off for 5s.
Troubleshooting
In cases where a PD does not power-up or reboots unexpectedly when powered from your PSE, it’s suggested to the first check:
Legacy
PoE-Out Controller upgrade
PoE-Out devices which are running RouterOS 5.x can also hold old PoE-Out controller firmware, upgrade to RouterOS 6.x will automatically update the PoE-Out firmware. Changes between 1.x and 2.x PoE-Out controller firmware will result in higher Max-port limits (0.5A to 1A) in case if it’s supported by the hardware, also will provide some additional data which can be monitored, and allow to use PoE-Out priorities.
All MikroTik devices which come with RouterOS 6.x already support the latest PoE-Out firmware.
Arxont
воскресенье, 3 ноября 2013 г.
FAQ по PoE (Power over Ethernet) в роутерах Mikrotik
Power over Ethernet (PoE) — технология, позволяющая передавать удалённому устройству вместе с данными электрическую энергию через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или невозможно проводить отдельный электрический кабель.
5. Просмотреть текущее состояние PoE можно командой
interface ethernet poe monitor [find]
Правда мне данный параметр непонятен. В тестах, на 90 метровом куске кабеля, 750UP смог поднять 951G-2HnD. Может пригодится если больше длина или менее качественный кабель используется.
C использованием высокочастотных трансформаторов на обоих концах линии с центральным отводом от обмоток постоянное напряжение питания подается на центральные отводы вторичных обмоток этих трансформаторов, и так же с центральных отводов снимается на приемной стороне. Использование центральных отводов сигнальных трансформаторов позволяет без взаимного влияния передавать питание по сигнальным парам, то есть передавать по одним и тем же проводникам и высокочастотные данные, и постоянное напряжение питания.
FAQ по PoE, часть 2
Сегодня мы разберем:
Стандарты и типы PoE
Технология PoE на данный момент существует в нескольких, кардинально отличающихся видах. Почему так произошло?
К тому времени, как ребята из IEEE решили стандартизировать технологию, а произошло это не сразу после ее появления, некоторые корпорации уже изобрели свои собственные реализации PoE. Cisco, к примеру, еще в 2000 году представила питание устройств по витой паре.
В итоге на данный момент PoE существует в нескольких вариантах:
Реализация питания по витой паре в устройствах может различаться по типу распиновки. А также, в зависимости от напряжения, подаваемого на порт, существует несколько классов PoE.
Все эти данные должны быть указаны в паспорте производителя и помогают правильно подобрать оборудование для проекта.
Главное преимущество PoE-источников, которые поддерживают эти стандарты, это интеллектуальная схема работы. Она позволяет избежать порчи оборудования, продлить срок его службы, сэкономить потребляемую энергию.
Прежде чем подать питание на подключенное устройство, активный PoE-источник (коммутатор или адаптер) стандарта 802.3af/at проводит согласование с ним и устанавливает:
Параметры
Характеристика | Стандарт 802.3af | Стандарт 802.3at (PoE+, PoE plus) |
Диапазон напряжения постоянного тока на питаемом устройстве | от 36 до 57 V (номинальное 48V) | от 42,5 до 57 V |
Диапазон напряжения, выдаваемого источником | от 44 до 57 V | от 50 до 57 V |
Максимальная мощность PoE-источника | 15,4 Вт | 30 Вт |
Максимальная мощность, получаемая PoE-потребителем | 12,95 Вт | 25,50 Вт |
Максимальный ток | 350 mA | 600 mA |
Максимальное сопротивление кабеля | 20 Ом (для cat.3) | 12,5 Ом (для cat.5) |
Классы питания | 0-3 | 0-4 |
Классы питания
Самым распространенным является 1 класс питания.
Passive PoE
Его особенность в том, что источник Passive PoE не опрашивает питаемое устройство и не согласовывает мощность. По свободным проводникам витой пары просто подается постоянное напряжение. Поэтому, если соединить источник PoE и потребитель, несовместимые друг с другом, оборудование может сгореть: сразу или через некоторое время, в результате постоянного перегрева и подгорания плат.
Некоторые производители дополняют технологию Passive PoE полезными функциями. Например, PoE out в устройствах MikroTik способно определять, подключено ли к питаемому порту устройство, выявлять, нет ли перегрузки или короткого замыкания. Кроме того, функциями PoE на большинстве устройств MikroTik можно управлять: включать, отключать их на портах, менять режим и т. п. Речь, конечно идет не о простеньких PoE-шнурах, а о реализации PoE в роутерах, коммутаторах и другом оборудовании производителя.
Источники Passive PoE довольно широко варьируются по напряжению, мощности, силе тока. Чаще всего производители выпускают их под свое оборудование, поэтому в каждом отдельном случае нужно подбирать PoE-источник под конкретные потребности.
Типы распиновки
Для стандарта 802.3af
Тип А. И электричество, и данные подаются по жилам 1, 2, 3, 6. Жилы 5, 7, 8 не используются.
Тип B. Для подачи электропитания используются жилы 4, 5, 7, 8. Данные передаются по остальным.
Для стандарта 802.3at
Применяется только тип B. Использование распиновки типа A запрещено стандартом.
В большинстве случаев подача электропитания осуществляется по проводникам 4, 5, 7, 8 (как в типе B стандарта 802.3af).
(картинка увеличивается по клику).
Существует также распиновка по третьему типу, когда для подачи питания задействуются все жилы стандартного четырехпарного кабеля, но она встречается реже, обычно в фирменных реализациях PoE, например, UPOE от Cisco.
Если с обеих сторон сети вы устанавливаете оборудование с поддержкой стандартов 802.3af/802.3at, то тип распиновки, фактически не имеет значения, так как устройство-потребитель PoE по стандарту может работать с любой из них. Однако если речь идет о совмещении оборудования разных стандартов, это может быть важным.
Кабель для PoE
От качества кабеля напрямую зависит качество PoE, и то, на какую расстояние его можно провести. Витую пару необходимо подбирать:
Отлично подойдут для линка с PoE, к примеру:
Длина PoE
Согласно стандартов 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам. Однако на практике максимальная длина витой пары PoE зависит от многих факторов, в том числе заранее неизвестных:
Со скидкой на перегибы и прочее максимальная длина кабеля PoE желательна не более 75 метров. Однако с действительно качественным кабелем, того же Одескабель, к примеру, можно сделать и больший пролет.
Если же мы говорим о Passive PoE, то здесь длина может быть меньше, вплоть до 30-60 метров. Расчет линии надо проводить с учетом:
Бюджет мощности PoE
При расчете бюджета PoE нужно:
Надеемся, что информация была вам полезной 🙂
Статья может со временем дополняться новыми сведениями.
