P&ID проектирование
Термин P&ID (piping and instrumentation diagram) переводится как «технологическая схема трубопроводов и КИПиА».
Схемы P&ID служат в качестве основного источника информации о конструкции инженерных систем и технологического оборудования. Они используются, чтобы изобразить схему технологического процесса, конфигурацию оборудования, параметры процесса, контрольно-измерительную аппаратуру и материалы конструкций. Они также используются для расчёта полных материальных и энергетических расходов, а также увязки давлений в сетях. Чтобы получить максимальную пользу от этих схем, учитывается следующее:
Передовая инженерная практика предусматривает, что эти документы будут постоянно обновляться на протяжении разработки всего проекта и жизни объекта или системы.
Технические характеристики
Подробные технические характеристики чётко определяют системные требования, коды и стандарты, которым необходимо следовать в процессе изготовления и строительства, требования к испытаниям, приёмочные критерии и сопутствующая отчётная документация.
Для предотвращения нежелательных расходов и задержек, предусматриваются следующие пункты:
Соответствующие специалисты по проектированию, эксплуатации, валидации, техобслуживанию, технике безопасности, а также по системам, которые совет по вопросам обеспечения качества определил, как системы «прямого воздействия», должны рассмотреть соответствие системы заданным спецификациям и утвердить спецификации.
Символы P&ID и их использование
Узнайте, почему Edraw является лучшим выбором программ для создания P & ID: попробуйте БЕСПЛАТНО.

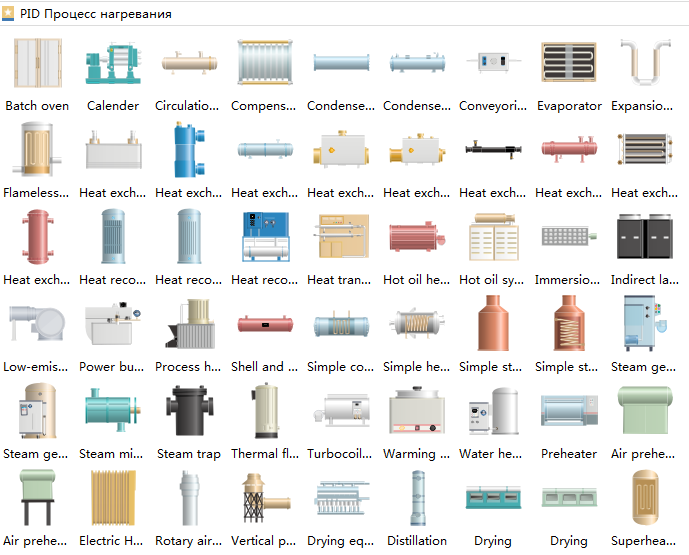

P&ID более сложна, чем схема технологического процесса. Edraw включает в себя более 2000 векторных символов P&ID, используемых для описания механического оборудования, трубопроводов, компонентов трубопроводов, клапанов, драйверов оборудования и контрольно-измерительных приборов. Получите наиболее полную коллекцию символов P&ID из нашей встроенной библиотеки.
Насосы и резервуары бывают различных конструкций и форм. У вас есть как абстрактные символы, так и имитационные изображения. Изучите базовые знания о трубопроводах и диаграмме приборов.
Шестеренчатый насос обеспечивает непрерывный, не пульсирующий поток, что делает его идеальным в химических установках.
Масляный насос широко используется для удаления накопленной воды из колодца или другого места.
Резервуар предназначен для хранения технологических жидкостей различного типа в различных технологических условиях.
Луковый резервуар относится к складной раме с открытым верхом, предназначенной для использования в качестве мобильного хранилища при восстановлении загрязняющих веществ.
Осевой компрессор широко используется в газовых турбинах, таких как реактивные двигатели, высокоскоростные судовые двигатели и маломасштабные электростанции.
Поршневый компрессор, как правило, используется там, где высокая степень сжатия требуется на сцену без высоких скоростях потока, и жидкость относительно сухой.
Охладительные башни передают тепловую энергию наружному воздуху по принципу испарения.
Турбинный привод используется для привода насосов и вентиляторов на нефтехимических заводах.
Масляная горелка разработана с нуля исключительно для сжигания отработанных масел.
Автоматическая кочегарка применяется для подачи горячей воды в системы центрального отопления.
Пластинчатая башня широко используется во многих процессах и в промышленности.
Лифт используется для управления положения носа самолета и угла атаки крыла.
Реактор смешения широко используется в химической промышленности для обеспечения перемешивания.
Обратный клапан, также известный как односторонний клапан, предназначен для предотвращения обратной линии среды.
Дроссельный клапан устанавливается между двумя фланцами с помощью отдельного комплекта болтов для каждого фланца.
Угловой клапан ориентирован под углом 90 ° задвижки.

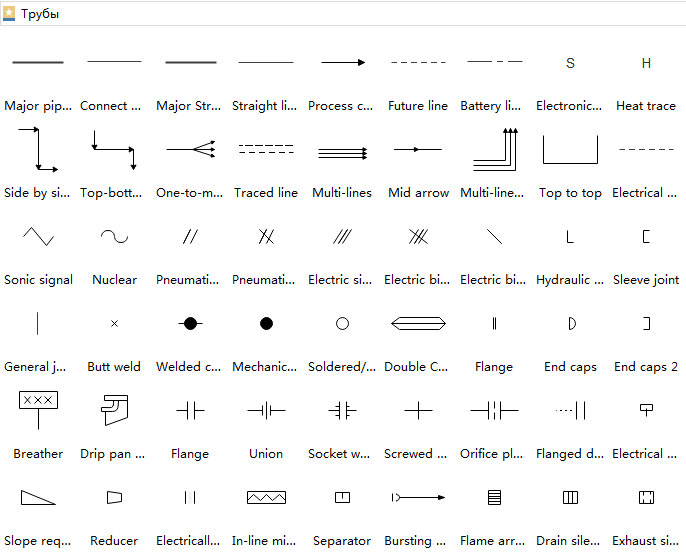

На технологических схемах используются специальные линии трубопроводов для представления того, как сигналы передаются между оборудованием. Эти символы используются для определения того, как инструменты в процессе соединяются друг с другом, и какой тип сигнала используется. (Электрические, пневматические, данные и т. д.)
Все линии должны быть точными по отношению к трубопроводам технологического трубопровода.
Основной трубопровод используется для подключения оборудования в любом положении.
Основная прямая линия используется для подключения оборудования в том же горизонтальном или вертикальном положении.
Технологическое соединение помогает создать поток процесса между оборудованием. 2 раза нажмите на процессное соединение для редактирования описания.

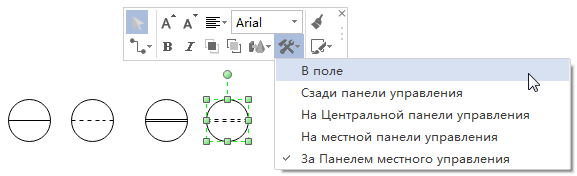

Диаграмма технологического процесса использует символы и круги для представления каждого инструмента.
Типы этих обозначений инструментов могут легко изменяться при помощью кнопки быстрого действия.
включает в себя множество реалистичных изображений, позволяющих диаграммы презентационного качества.
Get Started! You Will Love This Easy-To-Use Diagram Software.
Edraw Max is perfect not only for professional-looking flowcharts, organizational charts, mind maps, but also network diagrams, floor plans, workflows, fashion designs, UML diagrams, electrical diagrams, science illustration, charts and graphs. and that is just the beginning!
Создание технологических схем P&ID в среде Revit и их использование при BIM-проектировании
Report this article?
В этой статье мы рассмотрим:
Для пояснения материала взят простой фрагмент технологической схемы для холодоснабжения. Но это не обозначает, что рассматриваемые вопросы неприменимы и к другим технологическим схемам из различных областей техники.
Что потребовалось предварительно создать, а что настроить?
Были созданы вспомогательные семейства для оформления схем это:
Приняты следующие допущения:
Исходя из этих допущений потребовалось семейство, которое позволяло разбить целую схему на форматки стандартных листов А формата.
Для маркировки элементов схемы была создана база ключевых пометок.
Каждому элементу технологической схемы присваивалось соответствующее значение из созданной базы ключевых пометок.
Создание схемы, проверки и формирование листов
Используя базу условно –графических элементов, на виде «Планы этажей», создадим часть схемы. Для дальнейшего рассмотрения этого буде достаточно.
Так как дальнейшая работа со схемой технически связана с заполнением полей того или иного технологического элемента схемы, то необходимо уметь осуществлять проверку:
В первом случае можно воспользоваться стандартной возможностью Revit, которая предоставляется инструментом «Фильтр». Для фильтра настраивается проверка на «заполнено/незаполнено» поле каким-либо значением и пометка цветом элементов с незаполненным полем (например, «Ключевая пометка»).
Во втором случае, проверка правильности значений, изменение и дополнение этих значений может быть проведена с использовании механизма создания «Ведомости/Спецификации».
Например, воспользуемся спецификацией по нескольким категориям с «Сортировкой/ группированием» по полям P&ID_ Тип и P&ID_ Номер. В ней можно увидеть такую строку
Которая говорит о том, что у нас на схеме имеются два фильтра с одинаковыми номерами. Воспользовавшись инструментом «Выделить в модели», можно увидеть, что имеются элементы с одинаковыми номерами.
Используя инструментом «Фильтр», подобную проверку можно произвести и по маркировке труб.
После всех проверок можно получить соответствующие выборки по оборудованию и трубам
Формат таблиц может настраиваться разный в зависимости назначенных характеристик (полей) для оборудования и труб.
С помощью семейства форматок сформируем три листа формата А4 и назовем их Лист 1, Лист 2 и Лист 3.
На условной границе разделения на листы, в области перехода трубы с одного листа на другой
расставим семейство, которое обеспечит обозначение стыковки схем с листами на которых расположено продолжение схемы
С помощью инструмента «Область обрезки», формируем три вида, совмещая границу обрезки с условной границей схем, и размещаем их на Лист 1, Лист 2, Лист 3. На этих листах размещаем спецификации оборудования и труб, а также условные обозначения. Получаем следующие листы
Использование технологической схемы для построения 3D модели
Для создания 3D-модели блока с насосами скопируем часть схемы и используем ее в дальнейшем. Заменим часть элементов схемы на действительное оборудование. Сделаем это следующим способом
При такой замене все данные внесенные для УГО фильтра автоматически будут присвоены вставленному оборудованию.
Заменяем все остальные элементы схемы на соответствующее оборудование.
После некоторых операций можно получить следующую модель
В некоторых случаях, подобное преобразование схемы в модель не применимо. Поэтому возникает необходимость прямого переноса данных с одного элемента схемы на подобный элемент модели. В этом случае удобно воспользоваться небольшой программой, написанной в среде Dynamo. Интерфейс программы не представляет сложности в освоении, достаточно указать элемент на схеме, затем элемент в модели и запустить программу на выполнение переноса данных.
Для более комфортной работы возможно понадобятся еще небольшие программы, которые достаточно просты, позволяют сэкономить время по переносу данных и оформлению схем P&ID. Это могут быть, например, программы выполняющие следующее
Надеюсь, в результате прочтения статьи, у вас поменялось мнение о возможностях Autodesk Revit при работе с технологическими схемами. Как мы видим гибкость программы Autodesk Revit позволяет решить вопросы любой степени сложности, Dynamo значительно расширяет функционал, а пользователь получает нужный результат.
