Что значит отрицательный развал

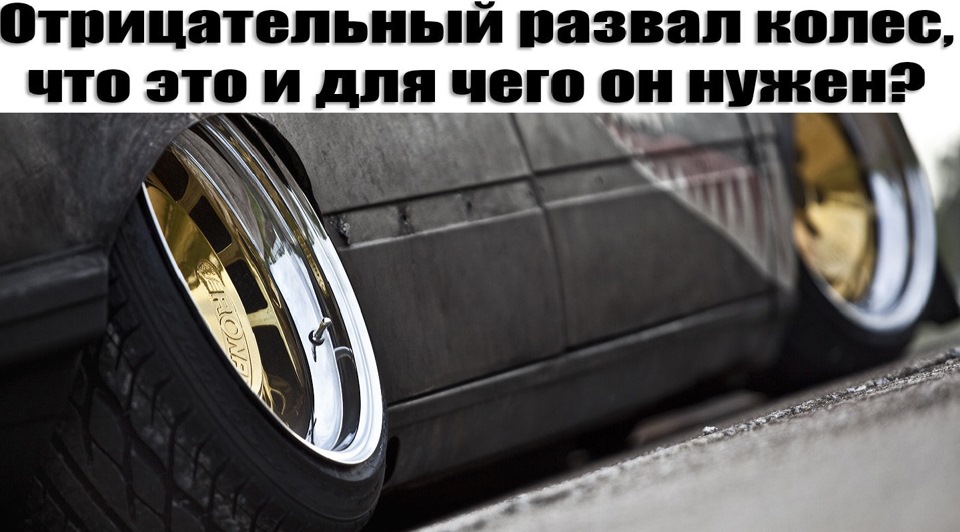

Отрицательный развал колес, что это и для чего он нужен?
После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.
Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.
Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.
Положительный угол развала — верхний край колес направлен наружу
Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.
Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.
Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.
Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.
Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.
Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:
— повышенный износ резины, а именно ее внутренней кромки.
— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.
— при колейности на дороге автомобиль начнет водить в стороны
— любая неровность будет сказываться на курсовой устойчивости
Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.
Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.
На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.
Хорошие результаты для отрицательного развала дают регулируемые рычаги, позволяющие по заверениям производителей добиваться развала – 4 градуса.
Отрицательный развал колес, что это и для чего он нужен?
После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.
Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.
Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.
Положительный угол развала — верхний край колес направлен наружу
Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.
Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.
Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.
Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой.Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.
Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.
Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:
— повышенный износ резины, а именно ее внутренней кромки.
— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.
— при колейности на дороге автомобиль начнет водить в стороны
— любая неровность будет сказываться на курсовой устойчивости
Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.
Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.
На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.
Хорошие результаты для отрицательного развала дают регулируемые рычаги, позволяющие по заверениям производителей добиваться развала – 4 градуса.
Углы установки колес и их влияние на управляемость автомобиля
Развал – это угол установки колес по отношению к поверхности дороги при взгляде на автомобиль спереди. Если провести воображаемую линию через центр колеса перпендикулярно к дороге, то это будет нулевой развал.
Если колеса верхней стороной направлены внутрь(«домиком») – это отрицательный угол развала.
Если колеса верхней стороной направлены наружу – это положительный угол развала.
ВЛИЯНИЕ РАЗВАЛА НА ПОВЕДЕНИЕ АВТОМОБИЛЯ
Значения развала для спортивных автомобилей обычно находятся в пределах
Какие у этого плюсы:
— В повороте корпус автомобиля кренится, тем самым создавая положительный развал и уменьшая площадь пятна контакта колеса с дорогой.Отрицательные значения развала компенсируют этот эффект.Как итог – больше сцепления и больше стабильности в поворотах.
— Отрицательный развал на обоих колесах создает дополнительную стабильность на прямой, т.к. колесо с отрицательным развалам старается катиться по траектории, направленной внутрь(подобно конусу, который катится по окружности вокруг своей вершины)
— При повороте внутреннее колесо разгружается и даже иногда полностью поднимается, тем самым позволяя опорному колесу еще сильнее уводить автомобиль внутрь поворота.
Отрицательный развал имеет и свои минусы:
— Повышенный износ внутренний кромки шины при езде по прямой.
— Нестабильность на разгонах и торможениях по прямой(т.к. площадь пятна контакта мала)
Идеальным вариантом было бы иметь колеса, установленные перпендикулярно к дороге при любых условиях. Но, по сравнению с гоночными, на обычных гражданских автомобилях этого сложнее добиться из-за более мягкой подвески с большими ходами, создающей большие крены при поворотах. Так же большую роль играет износ шин – для обычного автомобиля он должен быть экономичным, а гонщики могут позволить себе покупать покрышки чаще(по крайней мере хотелось бы, чтобы это было так 🙂 )
КАСТЕР — это продольный угол наклона оси поворота колеса.
Это линия проходящая чаще всего через верхнюю и нижнюю точки крепления стойки.
Положительный кастер – когда ось поворота колеса завалена в сторону задней части машины, при взгляде на автомобиль сбоку. Такая конфигурация создает стабилизирующий момент, возвращающий колеса в исходное положение и способствующий прямолинейному движению автомобиля.
КАК КАСТЕР ВЛЯЕТ НА УПРАВЛЯЕМОСТЬ
Чем больше кастер смещен в сторону позитивного, тем более стабильна машина будет на прямой, но тем сильнее возрастет усилие на руле при повороте.
Кроме того, при повороте внутреннее колесо будет приподнимать машину, а внешнее опускать, тем самым создавая боковой крен, который совсем не желателен.
Влияет главным образом на 3 параметра – износ шин, стабильность прямолинейного движения и управляемость на входе в поворот.
Схожде́ние — это угол/расстояние между направлением движения и плоскостью вращения колеса.
Отрицательным считается схождение, когда колеса смотрят в разные стороны по ходу движения.
ВЛИЯНИЕ СХОЖДЕНИЯ НА УПРАВЛЯЕМОСТЬ
В гражданских автомобилях с помощью схождения компенсируют эффект криволинейного качения колеса при углах развала, отличных от 0, чтобы износ резины был минимален.
Стоит избегать чрезмерных значений схождения, т.к. при сильно отрицательном схождении будут изнашиваться внутренние кромки шин, и наоборот – при очень положительном сильно нагружены будут внешние кромки шины.
Еще один положителный эффект от этого – из-за постоянного трения шины остаются чище, обеспечивая лучшее сцепление на торможении и в повороте.
Схождение бывает статическое и динамическое.
Дело в том, что в движении углы установки колес могут изменяться – это зависит от кинематики подвески и податливости соеденительных шарниров.
Что такое развал задних колёс в отрицательную часть плоскости и зачем его делать?
В течение эксплуатации автомобиля преимущества ходовой части угасают. Но происходит это не только со временем, а и с неправильным ремонтом ходовой. Если во время такого ремонта было задето соединение резьбового типа, то сход-развал сразу же изменится. Ощутить вы это сможете, как только начнёте движение. Автомобиль может начать тянуть в сторону, входить в повороты станет труднее и проблематичнее, другими словами, управляемость транспортного средства снизится. Делать отрицательный развал задних колёс нужно как раз для того, чтобы повысить показатель управляемости машиной. Сцепление с дорожным полотном станет лучше, да и входить в повороты станет легче.
Общая информация
Прежде чем рассматривать преимущества и недостатки отрицательного развала, давайте разберёмся, что такое сход-развал, и какой он бывает. Так сказать, проведём небольшой ликбез для начинающих водителей.
Развал — под этим понятием имеется в виду расположение колёс автомобиля под определённым углом к плоскости, т. е. к дорожному полотну. Сход-развал оказывает непосредственное влияние на управляемость автомобилем, безопасность езды и скорость износа резины. На просторах страны вы можете увидеть автомобили разных марок и моделей, а, значит, конструкции их отличается. Поэтому для каждой модели авто предусмотрен свой оптимальный угол развала.
Значение развала может быть таким:
Нулевой развал колесо имеет тогда, когда оно расположено строго перпендикулярно дорожному полотну. Если же верхняя часть колеса направлена к кузову, тогда это отрицательный сход-развал. Ну а если верхняя часть колеса направлена от кузова, тогда он называется положительным.
Обратите внимание, что в процессе эксплуатации авто сход-развал находится под постоянным напряжением, а поэтому со временем его показания изменяются. Причём значения развала на передних колёсах и задних будут не совпадать, поэтому периодически заезжайте на СТО, делайте развал сразу на двух мостах.
Если сход-развал автомобиля имеет оптимальное значение, тогда машина становится манёвреннее и устойчивее на дороге. Будьте внимательны, изменение развала на 2 градуса может серьёзно повлиять на устойчивость автомобиля и на длительность службы покрышки.
Отрицательный развал
Во время прочтения статьи вы заинтересовались, зачем отрицательный развал делать на колёсах автомобиля? Именно минусовой развал улучшает качество управление авто и, главное, позволяет легко заходить в повороты даже на высокой скорости, а также даёт возможность избегать заноса автомобиля и опрокидывания. А это значит, что чаще всего отрицательный развал делают на автомобилях спортивных моделей.
Негативные воздействия отрицательного развала
До сих пор мы говорили об отрицательном значении сход-развала как о преимуществе, но и здесь есть свои недостатки.
Как сделать отрицательный развал?
Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.
Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.
Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.
Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.
Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.
Вывод
Мы рассмотрели, что такое отрицательный развал колёс, зачем он нужен и как его самостоятельно сделать. В процессе регулировки ничего сложного нет, поэтому можете смело приступать, даже если не имеете навыков автомеханика.
Отрицательный развал колес, если вы всегда недоумевали что это и для чего он нужен)
После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.
Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.
Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.
Положительный угол развала — верхний край колес направлен наружу
Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.
Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.
Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.
Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.
Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.
Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:
— повышенный износ резины, а именно ее внутренней кромки.
— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.
— при колейности на дороге автомобиль начнет водить в стороны
— любая неровность будет сказываться на курсовой устойчивости
Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.
Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.
На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.
Хорошие результаты для отрицательного развала дают регулируемые рычаги, позволяющие по заверениям производителей добиваться развала – 4 градуса.
